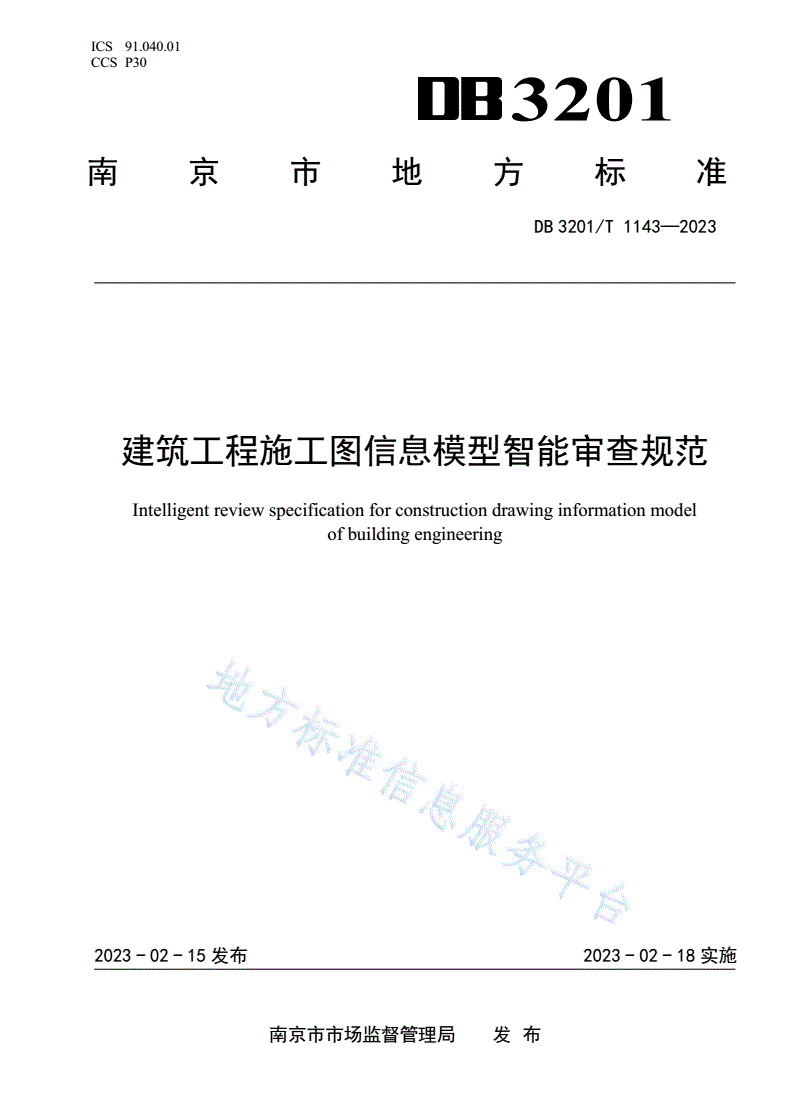

DB3201/T 1143-2023 建筑工程施工图信息模型智能审查规范

ICS91.040.01

CCSP30

3201

南京市地方标准

DB3201/T1143—2023

建筑工程施工图信息模型智能审查规范

Intelligentreviewspecificationforconstructiondrawinginformationmodel

ofbuildingengineering

2023-02-15发布2023-02-18实施

南京市市场监督管理局发布

DB3201/T1143—2023

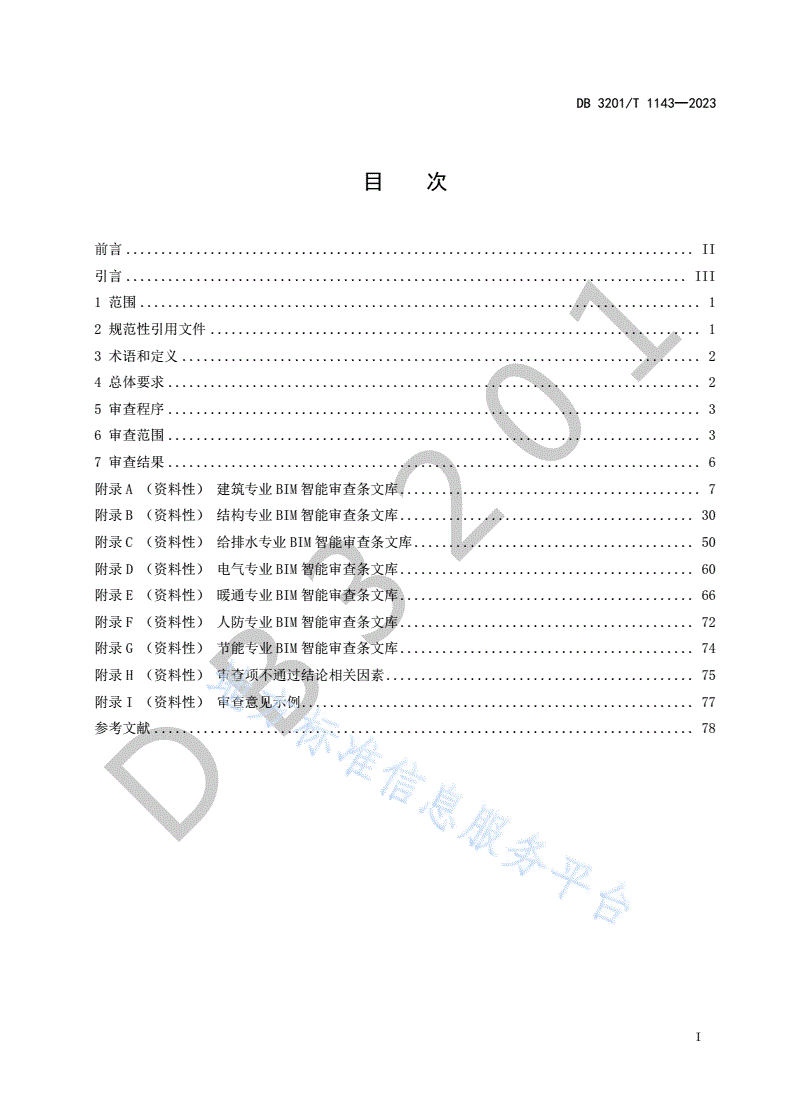

目次

前言.................................................................................II

引言................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................2

4总体要求............................................................................2

5审查程序............................................................................13

6审查范围............................................................................3

7审查结果............................................................................6

附录A（资料性）建筑专业BIM智能审查条文库...........................................07

附录B（资料性）结构专业BIM智能审查条文库..........................................30

附录C（资料性）给排水专业BIM智能审查条文库........................................50

附录D（资料性）电气专业BIM智能审查条文库..........................................260

附录E（资料性）暖通专业BIM智能审查条文库..........................................66

附录F（资料性）人防专业BIM智能审查条文库..........................................72

附录G（资料性）节能专业BIM智能审查条文库3..........................................74

附录H（资料性）审查项不通过结论相关因素............................................75

附录I（资料性）审查意见示例........................................................77

参考文献.............................................................................B78

D

I

DB3201/T1143—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由南京市城乡建设委员会提出并归口。

本文件起草单位：南京市建设工程施工图设计审查管理中心、中通服咨询设计研究院有限公司、北

京构力科技有限公司、南京市建筑工程质量安全监督站、奥格科技股份有限公司。

本文件主要起草人：彭为民、徐嵘、曹桂敏、王惠芳、许钰涓、院梅、谢维锺、陈蓉、贾凌、胡睿、

汤宇红、吴大江、朱强、汪深、李兵、孙精科、孔燕、周海涛、张磊、罗磊、周盼生、周婷婷、杜娟、

黄立新、杨炅澄、张朝阳、徐汉擎、王委、谢宇欣、冯川、朱佳迪、王童、张建宇、吕金健、桂尚品、1

陶雪峰。

0

2

3

B

D

II

DB3201/T1143—2023

引言

利用计算机进行施工阶段信息模型的智能化审查，能有效提高模型审查的准确性和效率。当前阶段，

计算机智能化审查与人工审查仍然处于并存的状态，即以人工审查为主、机器审查为辅的方式。随着计

算机智能审查的不断演进，非常有必要建立一种约定计算机智能化审查的条文拆解方式、条文设计范围

的规范。

本文件明确了计算机智能化审查的方式及内容，有利于帮助审查人员区分人工审查与机器审查的界

面。随着技术的发展，为审查规则的扩充提供依据，进一步完善计算机智能化审查的覆盖面，保障施工

信息模型的合规性和完整性。1

0

2

3

B

D

III

1

0

2

3

B

D

DB3201/T1143—2023

建筑工程施工图信息模型智能审查规范

1范围

本文件规定了施工图信息模型智能化审查的总体要求、审查程序、审查范围及审查结果，通过资料

性附录形式记录了建设工程BIM施工图审查系统的审查内容。

本文件适用于新建建筑工程施工图信息模型智能化审查管理，主要使用对象为审图机构等单位的专

业技术人员。

2规范性引用文件1

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50010混凝土结构设计规范0

GB50011-2010建筑抗震设计规范

GB50015建筑给水排水设计标准

GB50016建筑设计防火规范

GB50034建筑照明设计标准2

GB50038人民防空地下室设计规范

GB50067汽车库、修车库、停车场设计防火规范

GB50084-2017自动喷水灭火系统设计规范

GB50096住宅设计规范3

GB50099中小学校设计规范

GB50116火灾自动报警系统设计规范

GB50189公共建筑节能设计标准

GB50352民用建筑设计统一标准

GB50368住宅建筑规范B

GB50400建筑与小区雨水控制及利用工程技术规范

GB50974消防给水及消火栓系统技术规范

GB51251建筑防排烟系统技术标准

GB51348民用建筑电气设计标准

GB55002D建筑与市政工程抗震通用规范

GB55008-2021混凝土结构通用规范

GB55015建筑节能与可再生能源利用通用规范

GB55020建筑给水排水与节水通用规范

GB55024建筑电气与智能化通用规范

JGJ3-2010高层建筑混凝土结构技术规程

JGJ25档案馆建筑设计规范

JGJ39托儿所、幼儿园建筑设计规范

1

DB3201/T1143—2023

JGJ/T67办公建筑设计标准

JGJ310教育建筑电气设计规范

JGJ450老年人照料设施建筑设计标准

DB32/3962绿色建筑设计标准

3术语和定义

下列术语和定义适用于本文件。

3.1

建筑信息模型buildinginformationmodeling（BIM）

在建设工程及设施全生命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的

过程和结果的总称。1

[来源：GB/T51212-2016，2.1.1]

3.2

施工图信息模型BIMinconstructiondrawing

建筑工程项目施工图设计阶段，符合施工图审查要求的建筑信息模型。简称0“施工图BIM”。

[来源：DB3201/T1142-2023，3.2]

3.3

智能化审查intelligentreview

智能化审查是利用计算机对施工图信息模型进行信息解析，自动识别设计标准规范对应条文并进行2

审查，输出审查结论的一种方法。

3.4

施工图BIM智能审查系统BIMintelligentreviewsystem

满足施工图信息模型的数据上传、数据存储、数据流转、数据审查、数据分析等要求，支撑施工图

智能化审查的管理系统。3

3.5

施工图BIM宁建模NJMofBIMinconstructiondrawing

基于南京市施工图信息模型的开发，定义数据存储方式及数据结构等内容，实现BIM数据在工程建

设项目规划、建设、运营管理全流程的无损流转与共享的一种数据格式，简称“宁建模”，缩写“BNJM”。

[来源：DB3201/T1142-2023，3.4]

4总体要求

4.1施工图BIMD智能审查系统应遵循以人工审查为主，机器审查为辅助的原则。

4.2施工图BIM智能审查系统应包含对NJM数据和图纸的审查，系统应包含智能审查、数据统计、项

目查询、规范查询等功能。

4.3南京市施工图BIM智能审查系统应包含建筑、结构、给排水、电气、暖通、人防、节能专业。

2

DB3201/T1143—2023

5审查程序

5.1施工图BIM智能审查系统是在施工图数字化审查系统基础上，增加BIM审查功能模块，实现计算

机智能审查，施工图BIM智能审查遵循程序，如图1所示。

1

图1施工图BIM智能审查程序0

5.2窗口受理建设单位项目资料时需审核建设单位填报信息的准确性和完整性。

5.3审图机构管理人员登录施工图BIM智能审查审图机构版账号，按对应专业进行项目分配，进入下

一环节。2

5.4审查人员通过施工图BIM智能审查系统审查专家版软件进入施工图BIM智能审查环境。

5.5审查人员按专业配置系统账号，使用施工图BIM智能审查系统分专业进行智能化审查。

5.6非本专业模型仅能进行查看，无法进入该专业BIM智能审查环境。

5.7审查人员在BIM智能审查环境中按照项目类型，对照本文件涉及范围选择适用规范。施工图BIM

智能审查系统可按专业、规范筛选适用范围。3

5.8模型在BIM智能审查环境中以树状列表结构呈现，通过开关按钮实现专业级、楼层级、构件级（此

处按分类层级顺序列出）的显示与隐藏。

5.9审查人员在BIM智能审查环境中将二维图纸与三维模型进行联动，同一视图中进行审阅。

5.10审查人员在BIM智能审查环境中进行测量，辅助进行距离、高度信息获取。B

5.11审查人员在BIM智能审查环境中进行模型视图切换，在视图控制球选择主视图、透视视图、正交

视图、全视图、全方位视图等不同视图，实现对模型的全方位查看。

5.12审查人员在BIM智能审查环境中进行模型动态剖解，查看模型内部构造。

5.13需人工复核的条文内容、本文件范围未涉及的条文，审查人员需要对照图纸、模型进行复核，生

成审查意见报告。D

6审查范围

6.1建筑专业模型审查范围

建筑专业根据9本文件审查模型，如表1所示。条文详见附录A。

3

DB3201/T1143—2023

表1建筑专业审查规范清单

序号名称编号

1《建筑设计防火规范》GB50016

2《民用建筑设计统一标准》GB50352

3《建筑节能与可再生能源利用通用规范》GB55015

4《住宅设计规范》GB50096

5《中小学校设计规范》GB50099

6《档案馆建筑设计规范》JGJ25

7《托儿所、幼儿园建筑设计规范》JGJ39

8《办公建筑设计标准》JGJ/T67

9《老年人照料设施建筑设计标准》JGJ4501

6.2结构专业模型审查范围

结构专业根据5本文件审查模型，如表2所示。条文详见附录B。

表2结构专业审查规范清单0

序号标准名称标准编号

1《建筑与市政工程抗震通用规范》GB55002

2《混凝土结构通用规范》2GB55008

3《混凝土结构设计规范》GB50010

4《建筑抗震设计规范》GB50011

5《高层建筑混凝土结构技术规程》JGJ3

6.3给排水专业模型审查范围3

给排水专业根据11本文件审查模型，其中1至6为室内给排水，7至11为室外给排水。如表3所示。条

文详见附录C。

B表3给排水专业审查规范清单

序号标准名称标准编号

1《建筑设计防火规范》GB50016

2《汽车库、修车库、停车场设计防火规范》GB50067

3《消防给水及消火栓系统技术规范》GB50974

4D《自动喷水灭火系统设计规范》GB50084

5《建筑给水排水与节水通用规范》GB55020

6《住宅建筑规范》GB50368

室内给排水

7《消防给水及消火栓系统技术规范》GB50974

8《建筑给水排水与节水通用规范》GB55020

9《建筑给水排水设计规范》GB50015

10《建筑与小区雨水控制及利用工程技术规范》GB50400

4

DB3201/T1143—2023

表3给排水专业审查规范清单（续）

序号标准名称标准编号

11《绿色建筑设计标准》DB32∕3962

室外给排水

6.4电气专业模型审查范围

电气专业根据10本文件审查模型，如表4所示。条文详见附录D。

表4电气专业审查规范清单

序号标准名称标准编号

1《建筑设计防火规范》GB150016

2《汽车库、修车库、停车场设计防火规范》GB50067

3《火灾自动报警系统设计规范》GB50116

4《建筑电气与智能化通用规范》GB55024

5《住宅设计规范》0GB50096

6《住宅建筑规范》GB50368

7《民用建筑电气设计标准》GB51348

8《建筑照明设计标准》GB50034

9《教育建筑电气设计规范》2JGJ310

10《档案馆建筑设计规范》JGJ25

6.5暖通专业模型审查范围

暖通专业根据4本文件审查模型，如表5所示。条文详见附录3E。

表5暖通专业审查规范清单

序号标准名称标准编号

1B《建筑设计防火规范》GB50016

2《汽车库、修车库、停车场设计防火规范》GB50067

3《建筑防排烟系统技术标准》GB51251

4《住宅设计规范》GB50096

6.6人防专业模型审查范围D

人防专业根据1本文件审查模型，如表6所示。条文详见附录F。

表6人防专业审查规范清单

序号标准名称标准编号

1《人民防空地下室设计规范》GB50038

5

DB3201/T1143—2023

6.7节能专业模型审查范围

节能专业根据2本文件审查模型，如表7所示。条文详见附录G。

表7节能专业审查规范清单

序号标准名称标准编号

1《建筑节能与可再生能源利用通用规范》GB55015

2《公共建筑节能设计标准》GB50189

7审查结果

7.1施工图BIM智能审查意见按照建筑、结构、给排水、电气、暖通、人防、节能专业进行分类，与1

二维图纸审查人工审查意见合并给出。

7.2审查意见应准确表达专业、项目编号、审查日期、项目名称(具体到单体)、问题类型（违反强制

性条文、违反审查要点、其他）、审查结论等要素。审查项不通过结论相关因素示例详见附录H。

7.3对审查不通过构件列表详细报告违反标准规范名称、条文编号及条文内容，简述违反条文情况，

同时列举错误构件ID信息。具体示例详见附录I。0

7.4审查意见无违反强制性条文、审查要点及其他的情况时，表达为通过，其他情况表达为整改。

7.5审查意见的整改复审需同时对模型进行重新审查，审查流程与初审相同，直至无违反强制性条文、

审查要点及其他的情况。

7.6由审查机构管理人员汇总所有专业意见，形成施工图BIM2智能审查专业意见汇总报告。

7.7复审合格后，核发审查通过告知书。

7.8施工图BIM智能审查系统记录所有工程项目审查情况，按专业统计未通过审查条文频次。

3

B

D

6

DB3201/T1143—2023

A

A

附录A

（资料性）

建筑专业BIM智能审查条文库

B

B

建筑专业根据9本文件中已拆解的条文审查模型，现已拆解条文共88条，其中强条70条，一般性条

文13条,要点5条。具体条文详见表A.1～表A.9。（拆解的条文随引用规范的修订而修订本规范。）

表A.1建筑专业BIM智能审查条文表

序号审查条文条文类型条文内容模型关联信息准确性及说明

民用建筑的耐火等级应根据其建筑高

度、使用功能、重要性和火灾扑救难度等

需复核

确定，并应符合下列规定：

建筑类型、建筑两个安全出口距1

15.1.3强条1地下或半地下建筑（室）和一类高层

层数、耐火等级离计算有200mm左

建筑的耐火等级不应低于一级；

右的误差。

2单、多层重要公共建筑和二类高层建

筑的耐火等级不应低于二级。0

除木结构建筑外，老年人照料设施的耐火建筑类型、耐火需复核

25.1.3A强条

等级不应低于三级。等级门开启方向。

需复核

建筑高度大于100m的民用建筑，其楼板楼梯宽度减去扶

的耐火极限不应低于2.00h。2建筑类型、建筑手宽度20mm；

35.1.4强条一、二级耐火等级建筑的上人平屋顶，高度、耐火等级、楼梯的宽度只能

其屋面板的耐火极限分别不应低于1.50h楼板、平屋顶计算直梯和双跑楼

和1.00h。梯，其他形状楼梯可

3能计算不准确。

建筑类型、建筑

除本规范另有规定外，不同耐火等级建

层数、建筑高度、

筑的允许建筑高度或层数、防火分区最大

45.3.1强条耐火等级、区域、准确

允许建筑面积应符合表5.3.1（详见规范）

房间、墙、灭火系

B的规定。

统

一、二级耐火等级建筑内的商店营业

厅、展览厅，当设置自动灭火系统和火灾

自动报警系统并采用不燃或难燃装修材

D料时，其每个防火分区的最大允许建筑面建筑类型、建筑

积应符合下列规定：层数、耐火等级、准确

55.3.4强条1设置在高层建筑内时，不应大于区域、房间、灭火建模需对属性赋

2

4000m；系统、火灾报警系值。

2设置在单层建筑或仅设置在多层建统、楼层

2

筑的首层内时，不应大于10000m；

3设置在地下或半地下时，不应大于
