GB12676-1999

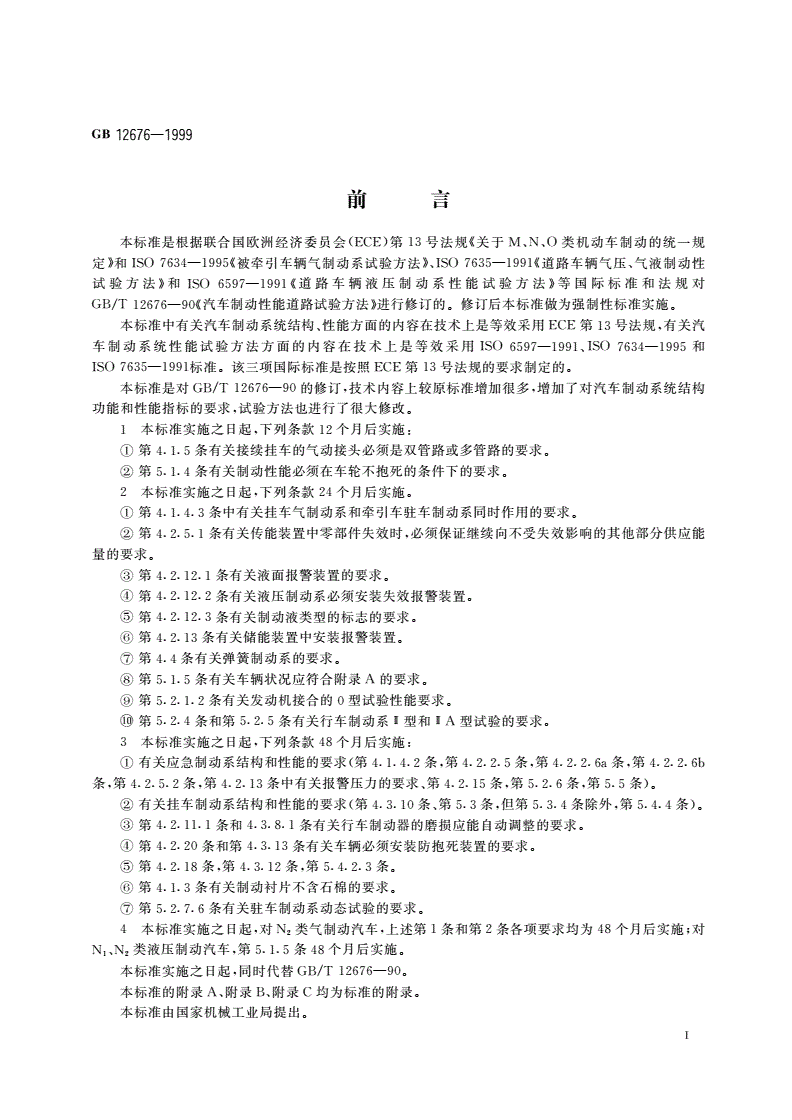

前言
本标准是根据联合国欧洲经济委员会((ECE)第13号法规关《于M,N,O类机动车制动的统一规
定》和ISO7634-1995被《牵引车辆气制动系试验方法》,ISO7635-1991道《路车辆气压、气液制动性
试验方法》和ISO6597-1991道《路车辆液压制动系性能试验方法》等国际标准和法规对
GB/T12676-90汽《车制动性能道路试验方法》进行修订的。修订后本标准做为强制性标准实施。
本标准中有关汽车制动系统结构、性能方面的内容在技术上是等效采用ECE第13号法规,有关汽
车制动系统性能试验方法方面的内容在技术上是等效采用ISO6597-1991,1SO7634-1995和
ISO7635-1991标准。该三项国际标准是按照ECE第13号法规的要求制定的。
本标准是对GB/T12676-90的修订,技术内容上较原标准增加很多,增加了对汽车制动系统结构
功能和性能指标的要求,试验方法也进行了很大修改。
1本标准实施之日起,下列条款12个月后实施:
①第4.1.5条有关接续挂车的气动接头必须是双管路或多管路的要求。
②第5.1.4条有关制动性能必须在车轮不抱死的条件下的要求。
2本标准实施之日起,下列条款24个月后实施。
①第4.1.4.3条中有关挂车气制动系和牵引车驻车制动系同时作用的要求。
②第4.2-5.1条有关传能装置中零部件失效时,必须保证继续向不受失效影响的其他部分供应能
量的要求。
③第4.2-12.1条有关液面报警装置的要求。
④第4.2-12.2条有关液压制动系必须安装失效报警装置。
⑤第4.2-12.3条有关制动液类型的标志的要求。
⑥第4.2.13条有关储能装置中安装报警装置。
⑦第4.4条有关弹簧制动系的要求。
⑧第5.1.5条有关车辆状况应符合附录A的要求。
⑨第5.2.1.2条有关发动机接合的。型试验性能要求。
⑩第5.2.4条和第5.2.5条有关行车制动系I型和IA型试验的要求。
3本标准实施之日起,下列条款48个月后实施:
①有关应急制动系结构和性能的要求(第4.1.4.2条,第4.2-2.5条,第4.2.2.6a条,第4.2.2.6b
条,第4.2.5.2条,第4.2.13条中有关报警压力的要求、第4.2.15条,第5.2.6条,第5.5条)。
②有关挂车制动系结构和性能的要求(第4.3.10条、第5.3条,但第5.3.4条除外,第5.4.4条)。
③第4.2-11.1条和4.3.8.1条有关行车制动器的磨损应能自动调整的要求。
④第4.2.20条和第4.3.13条有关车辆必须安装防抱死装置的要求。
⑤第4.2.18条,第4.3.12条,第5.4.2.3条。
⑥第4.1.3条有关制动衬片不含石棉的要求。
⑦第5.2.7.6条有关驻车制动系动态试验的要求。
4本标准实施之日起,对N:类气制动汽车,上述第1条和第2条各项要求均为48个月后实施,对
NN:类液压制动汽车,第5.1.5条48个月后实施。
本标准实施之日起,同时代替GB/T12676-90,
本标准的附录A、附录B、附录C均为标准的附录。
本标准由国家机械工业局提出。
Gs12676-1999

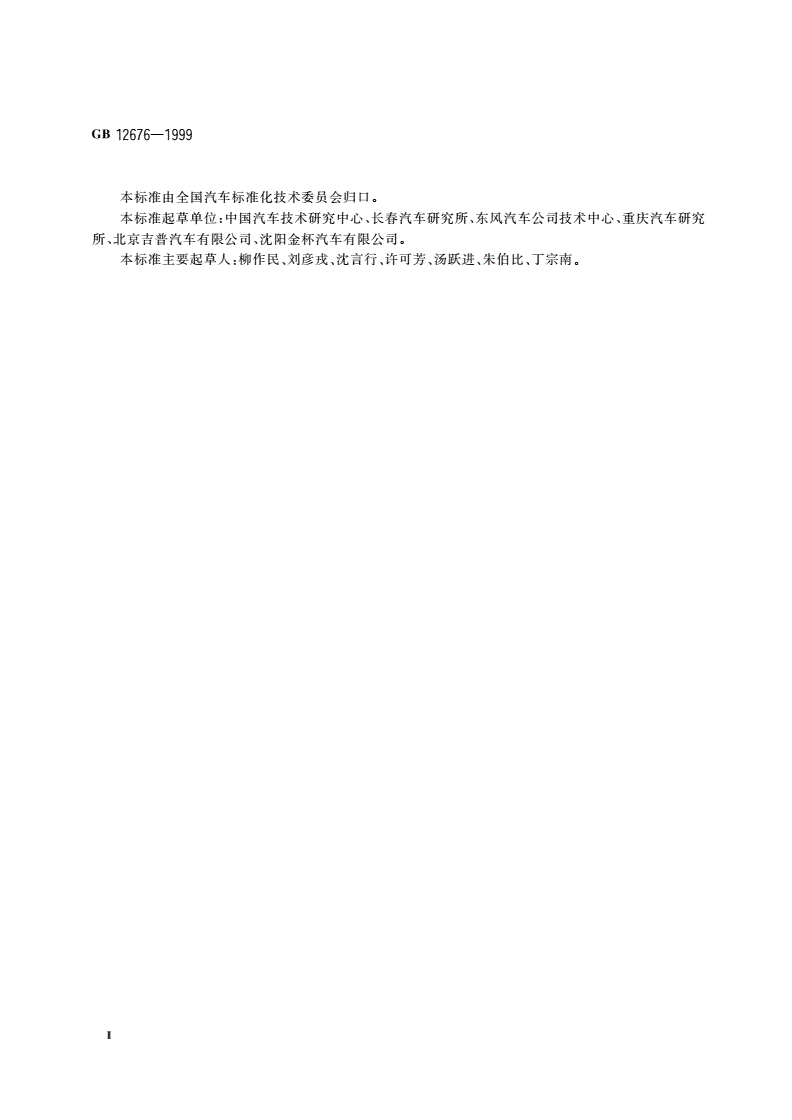

本标准由全国汽车标准化技术委员会归口。
本标准起草单位:中国汽车技术研究中心、长春汽车研究所、东风汽车公司技术中心、重庆汽车研究
所、北京吉普汽车有限公司、沈阳金杯汽车有限公司。
本标准主要起草人:柳作民、刘彦戎、沈言行、许可芳、汤跃进、朱伯比、丁宗南
278
中华人民共和国国家标准
汽车制动系统
GB12676-1999
结构、性能和试验方法
代替GB/T12676-90
Roadvehicle-Brakingsystems-Structure,
performanceandtestmethods
1范围
本标准规定了汽车制动系统结构、性能及试验方法。
本标准适用于M,N类汽车和O类挂车的制动系统。
本标准不适用于最高设计车速低于25km/h的汽车以及与其挂接的挂车,也不适用于残疾人驾驶
的车辆。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均
为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
G1313594-1992汽车防抱制动系统性能要求和试验方法
GB/T14168-1993汽车制动液类别图形标志
GB/T5922-1986汽车和挂车气压制动装置压力测试连接器
3术语
3.1车型认证
指从制动装置角度而言的车型认证。
3.2车型
指在下列主要方面没有区别的车辆类型:
3.2.1汽车
a)车辆类型;
b)最大总质量;
c)各轴之间的质量分配;
d)最高设计车速;
e)制动装置(特别要考虑挂车有无制动装置);
f)轴数和布置;
9)发动机类型;
h)变速器档数和速比;
)1驱动桥速比;
J)轮胎尺寸。
3.2.2挂车
国家质f技术监督局1999一01一08批准1999一10一01实施
Gs12676-1999
a)车辆类型
b)最大总质量;
c)各轴之间的质量分配;
d)制动装置;
e)轴数和布置;
f)轮胎尺寸。
3.3同类型制动装置
指在下列主要方面相同的制动装置;
a)零部件特性参数;
b)零部件的型式和尺寸;
c)零部件组合方式。
3.4带储能装置的液压制动系
指能量由储存在一个或多个储能装置中的压力油提供的制动系,此压力油由一台或几台带限压装
置的液压泵供给,限压装置的压力限值由制造厂家规定。
3.5弹簧制动系
指由一个或一个以上的起储能作用的弹簧提供制动所需能量的制动系。
3.6弹簧压缩腔
指产生使弹簧压缩所需的压力变化的压力腔。
3.7厂定压力
制造厂规定的压力。在此压力下,车辆应能达到规定的行车制动效能,同时满足储能装置及供能装
置的要求。
3.8可控制制动
驾驶员可以通过操纵装置来增加或减少制动力,制动力与控制力之间为单值函数,且制动力控制具
有足够的精度。
3.9中置车轴的挂车
指装有一种相对于挂车不能作垂直方向运动的挂接装置,车轴(单轴或多轴)置于紧靠挂车重心(均
匀装载时)位置的被牵引车辆。车轴位置的确定应保证只有较小的垂直载荷,即不超过挂车最大总质量
的10写和10000N(两者中取较小者)传递给牵引车。
4制动系统的结构要求
4.1总则
4.1,制动装置必须保证车辆在正常使用条件下,不论受到什么样的振动,均能满足本标准的要求。
4.1.2制动装置必须保证在正常使用环境中具有抗腐蚀和抗老化的能力。
4.1.3制动衬片应不含有石棉。
4.1.4制动装置必须具有的功能
4.1.4.1行车制动
不论车速高低、载荷多少、车辆上坡和下坡,行车制动系统必须能控制车辆的行驶,且使车辆安全、
迅速、有效地停住,行车制动必须是可控制的;必须保证驾驶员在其座位上双手无须离开方向盘就能实
现的制动。
4.1.4.2应急制动
应急制动必须在行车制动只有一处失效的情况下,在适当的一段距离内使车辆停住;应急制动必须
是可控制的,应使驾驶员在其座位上至少有一只手在握住方向盘的情况下就可以实现的制动。
4.1.4.3驻车制动
280
GB12676-1999
驻车制动必须能通过纯机械装置把工作部件锁住,使车辆停驻在上坡或下坡的地方,即使在驾驶员
离开也如此。驾驶员必须能够在其座位上就可实现驻车制动。挂车的驻车制动应符合4.3.10的规定。
若驾驶员随时都能检查通过牵引车驻车制动系的纯机械作用从而使汽车列车获得足够的制动性
能,则挂车的气制动系和牵引车的驻车制动系允许同时作用。
4.1.5牵引车与其挂车之间的气动连接
对气压制动系统,连接挂车的气动接头必须是双管路或多管路的。无论何种情况,必须在只使用两
条管路的条件下就能够满足本标准的规定。不允许采用非自动促动的断路装置。
对于牵引车与半挂车组合的列车,软管属于牵引车部分;对于其他型式的列车,软管属于挂车部分。
4.2M和N类汽车制动系
4.2.1汽车制动系必须满足对行车制动系、应急制动系和驻车制动系所规定的要求。
4.2.2汽车制动系、应急制动系和驻车制动系在满足下列要求的前提下,部件可以共用。
4.2.2-,至少应有两套彼此独立且驾驶员在其正常驾驶位置易于接近的控制装置。除M:和M。类车
辆以外,其他各类车辆的制动控制装置(缓速器除外)的设计应能使其在解除制动时完全回位。对采用机
械装置锁止在制动位置的驻车制动系的控制装置(或者组合控制装置的驻车制动控制部分)可不必满足
此要求。
4.2.2.2行车制动系的控制装置必须与驻车制动系的控制装置相互独立。
4.2.2.3行车制动系和应急制动系共用同一控制装置时,则控制装置与传能装置的各部件之间的连接
的效能,在经一定的使用期后,不得有减弱的趋势。
4.2.2.4行车制动系和应急制动系共用同一控制装置时,则驻车制动系必须保证车辆处于行驶状态时
也能制动。
对用于一种辅助控制装置至少能使行车制动系部分地制动时,则不必满足本条的要求。
4.2.2.5除制动器和4.2.2.7规定的零部件外,在任何部件断裂或行车制动系发生其他失效(如失灵、
储存的能量部分或全部泄漏)的情况下,应急制动系或未受失效影响的那部分行车制动系必须能够按应
急制动的要求使车辆停住。
4.2.2.6当行车制动系和应急制动系共用同一控制装置和同一传能装置时:
a)行车制动系是由驾驶员的体力来操纵,并由一个或几个储能装置助力,即使当助力失效时,仍能
由驾驶员的体力及未受失效影响的能源来保证实施应急制动,且作用于控制装置上的力不得超过规定
的最大值。
b)若行车制动力及传能时仅由驾驶员控制的储能器来提供,则必须至少有两个完全独立的储能装
置,每个储能装置必须有独立的传能装置,都应在两个或两个以上车轮的制动器上起作用,其选择应能
使车辆达到规定的应急制动效能,且在制动过程中不影响车辆的稳定性。此外,每个储能装置都必须安
装4.2.13条的规定的报警装置。
4.2.2.7某些零件,如制动踏板及其支架、制动主缸及其活塞、制动总阀、制动主缸和踏板、制动气室,
轮缸及其活塞和制动臂及凸轮轴总成之间的连接杆件应视为不易失效的零部件.这些零部件尺寸应足
够大,维修保养要易于接近,且至少应与车辆其他重要零部件(如转向杆系)具有相同的安全特性。若这
些零部件的失效会导致车辆无法达到应急制动规定的性能,则这些零部件都必须用金属材料或具有与
金属材料性能相当的材料制造,并且在制动装置正常工作中不得产生明显的变形。
4.2.3行车制动系和应急制动系的控制装置彼此独立时,在这两套制动装置都正常工作或其中一套工
作不正常的情况下,同时操纵这两套控制装置时,不应使行车制动和应急制动都不起作用。
4.2.4在行车制动系传能装置部分失效情况下,操纵行车制动系控制装置时,应仍能使足够数量的车
轮制动。这些车轮的选择必须使行车制动剩余制动效能不低于5.2.2的要求。
若半挂车的行车制动传能装置与牵引车的行车制动传能装置彼此独立,则上述要求不适用于半挂
牵引车。
GB12676-1999
4.2.5凡使用除驾驶员体力以外的其他能源时,可以只有一个能源(如液压泵、空压机等),但能源的驱
动装置必须安全可靠。
4.2-5-1在制动系任何传能部件失效时,必须保证向未受失效影响的其他部分继续供能,使得制动效
能不低于规定的应急制动或(和)剩余制动效能。这一要求必须由车辆处于静止时易于操纵的装置或自
动装置来保证。
4.2.5.2当能源装置(如液压泵,空压机等)失效时,位于该装置之后回路中的储能装置,在6.17.1.1
规定的条件下,行车制动系经4次全行程制动后,作第5次制动时仍能以规定的应急制动效能将车辆停
住。
4.2-5.3对带储能装置的液压制动系,若满足本标准5.5.3的要求,则认为该制动系已满足上述要求。
4.2.6为满足4.2.2,4.2.4,4.2.5中的各项要求,应采用在正常情况下能发现其故障的自动装置。
4.2.7行车制动必须作用在车辆的所有车轮上。
4.2.8行车制动的制动力必须在轴之间合理分配。对于两轴以上的车辆,为避免车轮抱死或制动衬片
空磨,当车辆某些轴载荷大量减少时,只要车辆满足第5章规定的性能要求,则允许这些轴上的制动力
自动减小到零。
4.2.9行车制动的制动力必须在同一车轴左右轮之间相对车辆纵向中心平面对称分配。
4.2-10行车制动系和驻车制动系必须作用在通过具有足够强度的部件与车轮永久连接在一起的制动
表面上。任何制动表面不得与车轮脱开,但是,对于行车制动系和应急制动系,制动表面允许短暂地脱
开,如换档时,之后,行车制动系和应急制动系继续达到规定的效能。对于驻车制动系,若它仅由驾驶员
在座位上借助于一个并非通过放气而起作用的装置控制,允许制动表面脱开。
4.2-11制动器磨损后,制动间隙必须易于通过手动或自动调整装置来补偿,它的控制和传能装置及制
动器的零部件必须具有一定的储备行程。必要时,还应有适当的补偿装置。当制动器发热或制动衬片
(块)达到一定程度的磨损时,仍可以保证制动效能而不必立即对制动间隙进行调整。
4.2-们.1行车制动器的磨损应能自动调整。但是,对于N:和N,类非公路车辆的制动器以及M,和
N,类车辆的后制动器,可不强行要求安装自动调整装置。制动器受热冷却后,磨损自动调整装置仍能保
证具有有效的制动性能,特别是,车辆按经5.231型试验和5.241型试验后仍能正常行驶。
4.2-11.2行车制动器衬片(块)的磨损应便于从车辆的外部或下部检查,检查时只使用车辆常用的随
车工具或设备(如具有适当的检查孔或一些其他措施)。或者可采用安装声学或光学报警装置,当需更换
衬片(块)时,报警装置可向驾驶室内的驾驶员报警。对于M,和N,类车辆,更换衬片(块)时,允许拆除
前轮和/或后轮。
4.2.12液压制动系
4.2-12.1储液器的加注口必须易于接近,储液器的设计和结构必须保证在不打开容器的条件下能很
容易地检查液面。若不能满足此条件,则必须安装报警器,报警信号灯必须提醒驾驶员注意,液面的下降
会使制动系失效。驾驶员必须很容易地检查报警器工作是否正常。
4.2.12.2液压传能装置某部件失效,必须通过红色报替信号灯通知驾驶员,该信号灯应不迟于促动控
制装置发亮。只要失效继续存在且点火开关处在开(运行)的位置,该信号灯应保持发亮。但也允许采用
当储液器内液面降到低于制造厂规定值时点亮的红色信号灯。报警信号灯即使在白天也应很醒目。驾
驶员在其座位上能很容易地检查报警信号灯工作是否正常,该装置的失效不得导致制动系统完全丧失
制动效能。
4.2.12.3液压制动系统中,在距储液器加注口100mm范围内醒目部位上固定有所使用的并符合
GB/T14168规定的制动液类型的标志,该标志应符合GB/T14168的规定,字迹应不易擦去。制造厂也
可标明其他有关内容。
4.2-13利用储能来动作的行车制动系,若不利用储能装置的能量就达不到规定的应急制动性能时,除
安装压力表外,还必须安装报警装置。当系统中任何部分储存的能量下降到某一值时,报警装置应能发
GB12676-1999
出光信号或声信号,此时,无论车辆的载荷如何,在不再重新给行车制动储能装置供应能量的情况下,行
车制动系经4次全行程制动后,作第5次制动时,应保证仍能达到规定的应急制动效能(此时行车制动
传能装置应无故障,并且各制动器间隙应调到最小间隙)。报警装置必须直接永久地与回路相连接。当
发动机在正常运转时且制动系无故障时,除在发动机起动后需要给储能器充能期间外,报警装置不应发
出信号。
4.2-13-1对于满足5.5.3要求从而认为满足4.2.5.1要求的车辆,其报警装置除有光信号外还应有
声信号。若光信号和声信号装置均能满足上述要求,且声信号不在光信号之前起作用,则不必要求此二
信号装置同时工作。
4.2.13.2在使用手制动和/或自动变速器(由制造厂选择)的换档装置处于“驻车”位置时,声信号装置
可以不工作。
4.2-14在不违背4.1.4.3规定的前提下,若制动系的工作必须使用辅助能源,则储能装置必须保证:
即使发动机熄灭或者辅助供能的驱动装置失效,车辆也仍具有足够的制动效能,使其能够按规定的要求
停住。
若驻车制动装置由驾驶员的体力操纵且由助力装置助力时,则必须保证即使助力装置失效也能进
行驻车制动,必要时,可采用一个与正常供助力装置能量相独立的储能器,这个储能器也可以是行车制
动系的储能器。
4.2-15对允许挂接挂车且挂车的制动器由牵引车驾驶员控制的车辆,牵引车的行车制动系必须安装
一个具有如下功能的装置:当挂车制动系失效或牵引车与挂车之间的供气管路(或可能采用的其他连接
方式)断裂时,牵引车仍能以规定的应急制动效能制动。该装置必须安装在牵引车上。
4.2-16在辅助设备工作期间仍能达到规定的减速度时,或当能源损坏时,辅助设备的工作不使制动装
置的储存能量下降到4.2.13的规定值以下时,方可给辅助设备提供能量。
42.17若为O,类和O。类挂车,其行车制动系必须为连续制动式或半连续制动式。
4.2.18用于牵引O,类和O;类挂车的牵引车,其制动系统必须满足下列要求:
4.2-18.1当牵引车的应急制动系起作用时,挂车也必须具有可控制的制动。
4.2.18.2牵引车的行车制动系至少应由两个独立的回路组成,当牵引车行车制动系失效时,则未受失
效影响的回路必须使挂车制动器施行部分或全部可控制的制动。若采用正常情况下不工作的阀来施行
这种制动,则只有当驾驶员在驾驶室内或在车辆外部不用任何工具就能检查该阀功能是否正常时,才能
使用这种阀。
4.2-18.3当其中一根供气管路连接(或其他可能采用的连接方式)断裂或泄漏时,则驾驶员必须能够
利用行车制动、应急制动或驻车制动控制装置全部或部分地使挂车制动器制动,除非这种断裂或泄漏会
自动以5.3.5规定的制动效能使挂车制动。
4.2.18.4对于双管路气压系统,若符合下列条件,则可以认为满足4.2-18.3的要求:
a)在完全促动4.2-18.3规定的控制装置后,供气管路内压力必须在2s内降至。.15MPa.
b)当供气管路以至少。.1MPa/s速率排气时,挂车自动制动必须在供气管路压力降至。.2MPa
之前开始起作用。
4.2.19允许挂接O。类或O。类挂车的车辆,其挂车的行车制动系只允许同牵引车的行车制动系、应
急制动系或驻车制动系连在一起操纵。
4.2-20最大总质量大于12oookg的M。类旅游客车和最大总质量超过16oookg允许挂接O。类挂
车的N3类车辆必须安装符合GB13594中规定的一类防抱制动装置。
4.3O类挂车制动装置
4.3.1O,类挂车不必安装行车制动系。若安装行车制动系的O,类挂车应满足O:类挂车的要求。
4.3.20:类挂车必须安装行车制动系,其形式可以是连续式、半连续式或惯性式,但惯性式行车制动
系不允许用于半挂车。
GB12676-1999
4.3.3O。类和0;类挂车必须安装连续式或半连续式行车制动系。
4.3.4行车制动系必须作用于挂车所有车轮上。
4.3.5行车制动系的制动力必须在各车轴之间合理地分配。
4.3.6各制动系的制动力必须在同一车轴的左、右轮之间相对车辆的纵向中心平面作对称分配。
4.3.7要求达到规定的制动效能的制动表面必须与车轮保持永久连接。连接可以是刚性的,也可通过
不易失效的零部件来连接。
4.3.8制动器磨损必须能通过手动或自动调整装置来补偿。制动控制装置和传能装置以及制动器零部
件必须具有一定的储备行程。必要时,还应有适当的补偿装置,当制动器发热或制动衬片达到一定程度
的磨损时,仍可以保证制动效能而不必对制动间隙立即进行调整。
4.3-8-,行车制动器的磨损应能自动调整。对于0;和O:类的挂车,可选择安装自动调整装置。制动
器受热冷却后,磨损自动调整装置仍能保证有效的制动,特别是,车辆按5.2.3和5.2.4要求经I型试
验和I型试验后,仍能正常行驶。
4.3-8.2行车制动器衬片的磨损应便于从车辆的外部或下部进行检查,检查时只使用车辆常用的随车
工具或设备(如具有适当地检查孔或其他措施)。
4.3.9在行驶中,若发生挂接装置脱开时,制动装置必须保证挂车自动停车。对装有主挂接装置外还安
装有辅助挂接装置(如链条、钢丝绳等)的总质量小于1.5t的挂车,当主挂接装置脱开时,辅助挂接装
置可防止牵引杆触地并且使挂车具有部分剩余转向能力,本条款规定不适用于此类挂车。
4.3.10对于安装行车制动装置的挂车,若挂车与牵引车脱离,挂车必须能产生驻车制动。驻车制动装
置必须能够由站在地面上的人促动,但若挂车为载客的,则驻车制动装置必须能够在挂车内促动。
4.3-11若挂车安装有一个能切断对挂车制动(不是驻车制动装置)提供气压的装置,则此装置必须在
恢复对挂车供气之前确实回到供气位置。
4.3-12装有双管路气制动系统的0,类和O类‘挂车应符合4.2-18.4的规定。
4.3-130。类挂车必须安装符合GB13594要求的防抱制动装置。
4.4弹簧制动系
4.4.1弹簧制动系不得用作行车制动系。当行车制动系传能装置部分失效时,允许使用弹簧制动系使
车辆达到5.2.2剩余制动性能要求。弹簧制动必须为可控制的制动。除本标准4.2.4规定的半挂牵引
车以外,其他车辆的弹簧制动装置不得作为唯一的剩余制动装置。真空弹簧制动系不得用于挂车。
4.4.2弹簧压缩腔的供能回路中发生微小的压力变化不得引起制动力的明显变化。
4.4.3弹簧压缩腔的供能回路中必须安装有单独的专用储能器或必须至少有两个独立的储能器向其
供能。挂车制动供气管路可以接在上述供给回路中,但必须保证挂车供气管路中的压力降不致产生弹簧
的制动作用,辅助设备只允许从弹簧制动促动装置的供气回路中获得能量。但辅助装置工作时,即使是
在能源失效下,也不会使供弹簧制动促动装置用的储存能量下降到低于能解除一次弹簧制动的水平。
对于牵引车,在对制动系统从压力为零开始进行重新补充能量期间,在行车制动系的压力达到足以
保证满载车辆至少达到规定的应急制动性能的压力值之前,弹簧制动不得解除。本条要求不适用于挂
车。
4.4.4对于牵引车,当弹簧压缩腔内的初始压力等于最大设计压力时,弹簧制动系必须至少能制动和
解除制动3次。
对于挂车,必须保证在挂车与其牵引车脱开后(脱开前供气管路内的压力为0.65MPa),至少仍能
解除制动3次。当制动器间隙尽可能调小时,应满足此条件。此外,当挂车挂接到牵引车时,必须能对满
足4.3.10要求的驻车制动装置实施制动和解除制动。
4.4.5对于牵引车,弹簧压缩腔内相应于弹簧开始使制动器(其间隙调得尽可能小)制动时的压力不得
高于其最低工作压力的800a。对于挂车,弹簧压缩腔内的上述压力不得高于行车制动系统按5.5.4的
规定作4次全行程制动后所具有的压力。初始压力调到。65MPa.
GB12676-1999
4.4.6弹簧压缩腔的供能管路(不包括辅助解除制动装置的管路)的压力下降至使制动器部件开始移
动时,光或声信号报警装置应开始工作。在满足此要求下,允许使用符合4.2.13规定的报警装置。本条
不适用于挂车。
4.4.7对于允许挂接装有连续式或半连续式制动系挂车且安装有弹簧制动系的牵引车,则弹簧制动系
的自动制动应能引起挂车的制动。
4.4.8弹簧制动装置在失效情况下,应保证也能解除制动。此要求可以通过一个辅助装置来实现。使
用储能的辅助解除装置,其储能器应与弹簧制动装置的储能器彼此独立。
4.4.9若4.4.8中辅助装置的操作需使用某种工具,这种工具应做为汽车随车工具。
5制动系统性能要求
5.1总则
5.1.1本标准规定的制动系统性能是在规定的条件下,通过测量相应的初速度下的制动距离和/或充
分发出的平均减速度来确定。
充分发出的平均减速度(MFDD)按下列公式计算:
v盖一v!
MFDD=m/s'
25-92(S,一Se)
式中—试验车制动初速度,km/h;
vn—0.8二试验车速,km/h;
v,—0.1。试验车速,km/h;
从—试验车速从v到v、的行驶的距离,m;
凡—试验车速从v到v。的行驶的距离,m,
5.,2制动距离是指驾驶员开始促动制动控制装置时起到车辆停止时车辆所驶过的距离。制动初速度
是指驾驶员开始促动制动控制装置时的车辆速度。试验中,制动初速度应不低于规定值的98%,
5.1.3任何车辆试验时,都应按下列条件进行道路试验来测量其制动性能:
5.1.3.1被试车辆的载荷状态都必须符合各种试验时的规定,并在试验报告中加以说明。
5.1.3.2各种试验都必须按规定的车速进行。若车辆厂定最高车速低于试验规定的车速,则试验可按
车辆的最高车速进行。
5.1.4本标准规定的制动性能必须在车轮不抱死,任何部位不偏离出3.7m通道宽且无异常振动的
条件下获得,当车辆的车速低于15km/h时,允许车轮抱死。最大控制力不得超过规定值。
5.1.5各种车辆在附着系数逐渐变小的路面上制动时,车辆状况应符合附录A(标准的附录)的规定。
5.1冶试验场地、气候条件、车辆状况、测量精度、试验程序等要求按第6章的规定.
5.2M,N类车辆制动性能
5.2.1行车制动系。型试验性能要求
5.2.1.1发动机脱开的。型试验性能要求。
空、满载试验车辆分别按6.6.2.1a)和6.6.2.2a)规定的试验方法进行,在规定的车速下,各类车辆
试验结果必须达到表1规定的最低性能要求。
表l
车辆类型M,M,M,N,N2N,
试验车制动初速度mh-k/806060806060
制动距离S,二,m。.,v+150。.,5v+130
GB12676-1999
表1(完)
车辆类型呱M,}M,N]
充分发出的平均减速度MFDD-85一一5
m/s
一
-
最大控制力,N005007
5.2.1.2发动机接合的。型试验性能要求
a)空、满载试验车辆分别按6.6规定的方法进行试验,试验车制动初速度分别为厂定最高车速的
3000.80%的车速;对于有限速装置的车辆,最高车速应取限速装置所规定的车速。试验中应测取所能达
到的最佳性能参数,并记录车辆行驶状态。对于为模拟满载半挂车对牵引车的影响而人为装载的半挂牵
引车,其试验车速不得超过80km/ho
b>空、满载试验车辆按6.6.2.lc)和6.6.2.2c)规定的方法进行附加试验,试验的初始车速不得超
过表2中规定的该类车的车速。各类车辆必须达到表2规定的最低性能要求。对于为模拟满载半挂车
对牵引车的影响而人为装载的半挂牵引车,试验车速不得超过80km/h,
5.2.2行车制动的传能装置失效后的剩余制动性能
行车制动系的传能装置若某一零部件失效,应按6.8.5规定方法进行试验,试验车制动初速度和剩
余制动性能应达到表3的规定,试验中所加的控制力不得大于700N,
表2
车辆类型M,M,M,N上N2N,
试验车制动初速度二=80%
1601009012010090
v、二,但提km/h
制动距离S-.
n1。.,vt130。.,。。十TOT.-5
充分发出的平均减速度MFDD}.
5.04.0
m/s,
最大控制力,N500700
表3
充分发出的
试验车制满载制动距离S-充分发出的空载制动距离Sm平均减速度‘
车辆类型动初速度平均减速度
nln1MFDD
v,km/hMFDD,m/s'
m/s'
M,80。.,v。++_13000·1v5301.7。.,v+21050·1501.5
M360。.15v+o30·1501.5。.,。v+12050·1v3301.3
M3600.15v+13000·1301.5。.,。v。++13000·1301.5
N,70。.,。v+13000·1v1z51.3。.,v+12050·1v1351.1
N3500.,。v。+t13000·1151.3。.15v+85_·1v1351.1
N,40。.,。v+_13000·1151.3。.,。v+_13000·1151.3
GB12676-1999
5.2.3行车制动系I型试验制动性能
5.2-3.1满载车辆按6.9进行行车制动系I型试验后,应在60s内立即测量行车制动系的热态性能,
试验条件(控制力保持恒定且不得大于。型试验所使用的控制力的平均值,温度可以不同)与发动机脱
开的。型试验的条件相同。所测得的热制动性能不得低于该类车辆规定值的80肠,也不得低于发动机
脱开的。型试验中所实测性能的60%o
5.2-3.2对于满足5.2-3.1规定要求的60%但不满足5.2.3.1规定要求的80%的车辆,可以用不超
过5.2-1.1规定的控制力再进行热制动性能试验,并记录两次试验结果。
5.2.4制动系I型试验制动性能
本项制动性能只适用于M3类和N3类车辆。
5.2-4.1满载车辆输人的能量必须相当于在相同时间内,以30km/h的平均速度(变速器处于适当的
档位;装有缓速器的车辆,可以使用缓速器)在6%的坡道上,下坡行驶6km所具有的能量。变速器档位
的使用必须保证发动机转速不超过制造厂规定的最大值。
5.2.4.2对于能量仅由发动机制动吸收的车辆,平均速度允许有士5km/h的偏差,变速器档位应使车
辆在下6%的坡时,速度稳定在接近30km/h。若用减速度的测量来确定只用发动机制动的制动效能
时,所测得平均减速度应不低于。.5m/'.s
5.2-4-3按6.11进行I型试验后,60s内应进行行车制动装置热制动性能测定,试验条件与发动机脱
开的。型试验相同(温度可不同),热制动性能见表4,控制力不超过700N:
表4
制动距离Sm..充分发出的平均减速度MFDD.j.
车辆类型
们1m/s,
M,。.,。v。+1.31330v'3.75
N3。.,。v。+113315v'3.3
5.2.5制动系IA型试验制动注能
本项制动性能只适用于总质量大于10000kg的非城市客车中的M,类客车,且此类车辆不进行
5.2.4的9型试验。
5.2-5-1满载车辆输入的能量相当于在相同时间内,以30km/h的平均速度,在7%的坡道上,下坡行
驶6km所具有的能量。试验中,不得使用行车制动、应急制动和驻车制动。变速箱档位应使发动机转速
不得超过厂定的最高转速。
对于装有整体式缓速器的车辆,若缓速器能以适当的相位作用而使行车制动不起作用,则允许使用
整体式缓速器。这种情况可以通过检查制动器是否处于冷态来确定。
5.2-5.2对于能量仅由发动机制动吸收的车辆平均速度允许有士5km/h的偏差,变速器档位应使车
辆在下7%的坡时,速度稳定在接近30km/h。若用减速度的测量来确定只有发动机制动作用的效能
时,所测得平均减速度应不低于。.6m/s',
5.2.6应急制动系性能要求
应急制动系的制动性能应通过发动机脱开的。型试验来检验,试验初速度和性能要求见表5,按
68的规定进行试验。
GB12676-1999
表5
试验车制充分发出的控制力。,,N
制动距离S-
类型动初速度平均减速度MFDDw.
km/hmm/s}手控制脚控制
M,800.,v。++21v5022.9400500
M,60
。.,。v。+t21v30z2.5600700
M,60
N,70
N恶50。.15v-F1152.2600700
N,40
5.2.7驻车制动系性能要求
5.2-7.1驻车制动系必须使满载车辆停在is%坡道上(上坡或下坡)。
5.2-7.2允许挂接挂车的车辆,牵引车的驻车制动系必须能使列车停在12%坡道上。
5.2-7.3驻车制动是手控制的,其控制力:M,类车不超过400N,其他类车辆不得超过600Ne
5.2-7.4驻车制动是脚控制的,其控制力:M,类车不得超过500N,其他类车辆不得超过700N,
5.27.5在达到规定性能之前,允许若干次促动驻车制动系。
5.2-7.6为检查本标准4.2.2.4规定的要求,满载车辆以5.2.6规定的试验车速按发动机脱开的。型
试验的方法进行,操纵驻车制动控制装置或行车制动的辅助控制装置,使得充分发出的平均减速度和停
车前的瞬时减速度不得小于1.5m/s2,控制力不得超过规定值,试验中只要有一次达到规定要求即认
为符合要求。对于与行车制动器不共用制动衬片的M,类或N,类车的驻车制动,允许按制造厂的要求,
以60km/h
定制服务
推荐标准
- YD/T 4312-2023 移动互联网+智能家居系统 家庭边缘计算总体技术要求 2023-05-22
- YD/T 4310-2023 移动互联网环境下虚拟现实业务术语 2023-05-22
- YD/T 4308-2023 基于浏览器实时通信(WebRTC)的视频通信能力技术要求 2023-05-22
- YD/T 4311-2023 智能终端及后台服务端电话号码识别技术要求 2023-05-22
- YD/T 4304-2023 数字通信用单线对对绞电缆 2023-05-22
- YD/T 4305.1-2023 通信用光电混合活动连接器 第1部分:SC型 2023-05-22
- YD/T 4306.1-2023 移动互联网客户体验管理技术要求 第1部分:基本原则 2023-05-22
- YD/T 4309-2023 基于移动互联网的智能硬件开放平台服务指标要求和评估方法 2023-05-22
- YD/T 4307-2023 移动互联网应用 基于SMTP扩展的电子邮箱用户变更发现技术要求 2023-05-22
- YD/T 4313-2023 增强现实(AR)应用服务平台技术功能评估规范 2023-05-22
