DB11/T 742-2019 轻集料混凝土填充砌块技术规程

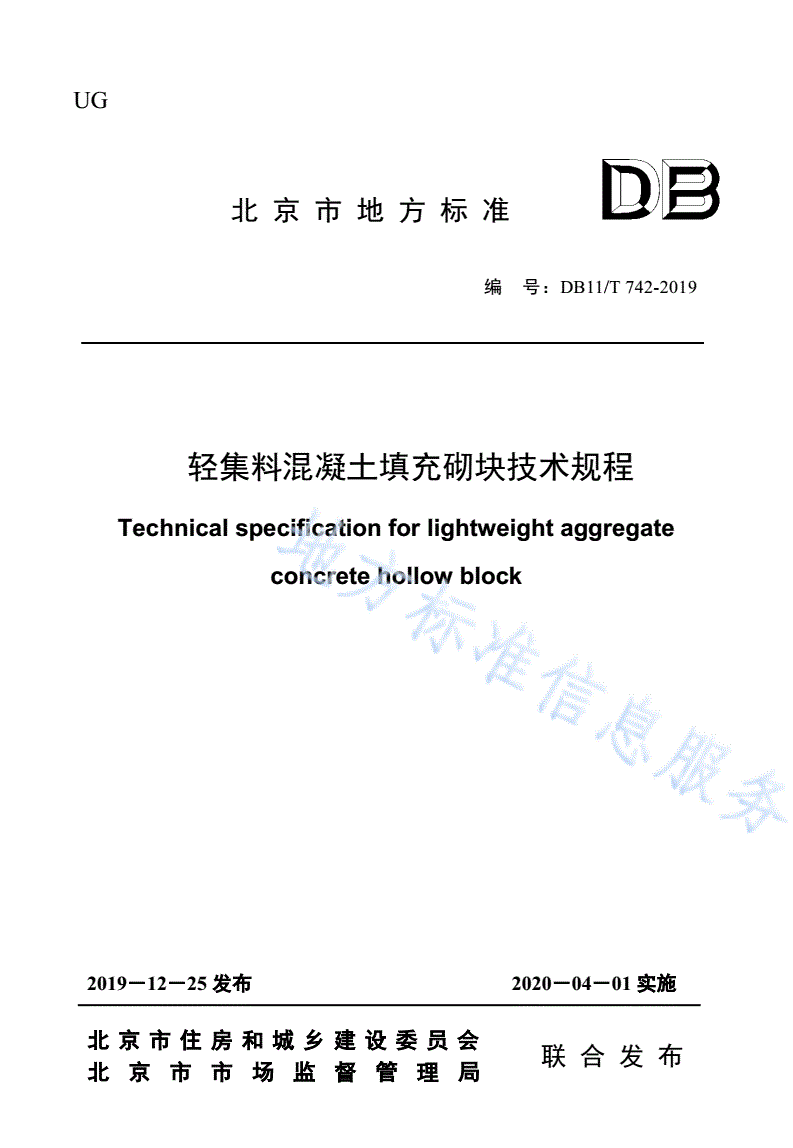

UG

北京市地方标准

编号：DB11/T742-2019

轻集料混凝土填充砌块技术规程

Technicalspecificationforlightweightaggregate

concretehollowblock

2019－12－25发布2020－04－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

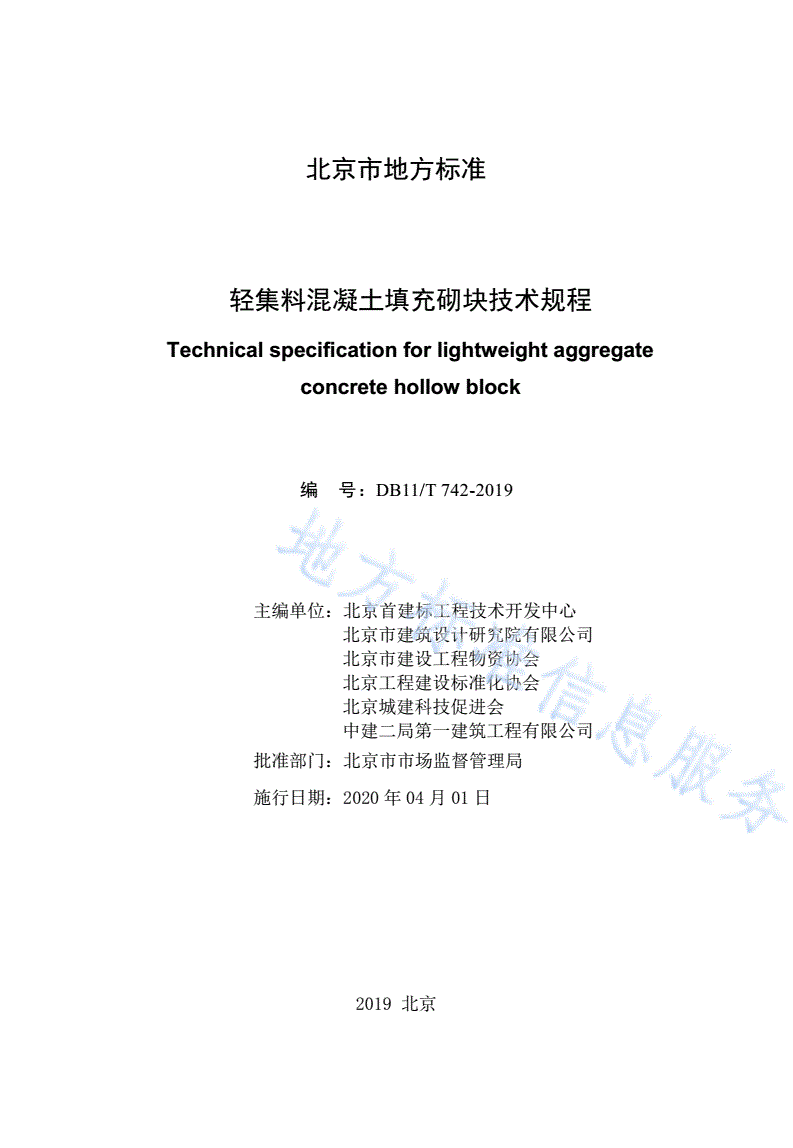

北京市地方标准

轻集料混凝土填充砌块技术规程

Technicalspecificationforlightweightaggregate

concretehollowblock

编号：DB11/T742-2019

主编单位：北京首建标工程技术开发中心

北京市建筑设计研究院有限公司

北京市建设工程物资协会

北京工程建设标准化协会

北京城建科技促进会

中建二局第一建筑工程有限公司

批准部门：北京市市场监督管理局

施行日期：2020年04月01日

2019北京

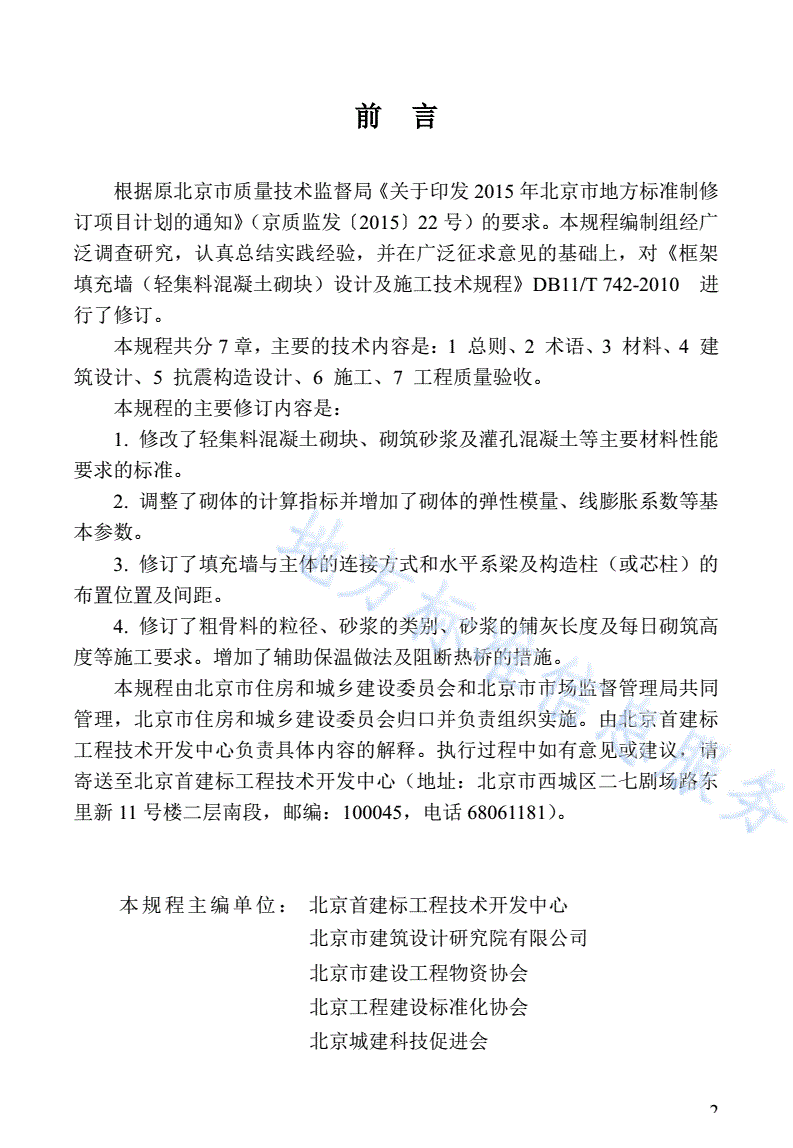

前言

根据原北京市质量技术监督局《关于印发2015年北京市地方标准制修

订项目计划的通知》（京质监发〔2015〕22号）的要求。本规程编制组经广

泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，对《框架

填充墙（轻集料混凝土砌块）设计及施工技术规程》DB11/T742-2010进

行了修订。

本规程共分7章，主要的技术内容是：1总则、2术语、3材料、4建

筑设计、5抗震构造设计、6施工、7工程质量验收。

本规程的主要修订内容是：

1.修改了轻集料混凝土砌块、砌筑砂浆及灌孔混凝土等主要材料性能

要求的标准。

2.调整了砌体的计算指标并增加了砌体的弹性模量、线膨胀系数等基

本参数。

3.修订了填充墙与主体的连接方式和水平系梁及构造柱（或芯柱）的

布置位置及间距。

4.修订了粗骨料的粒径、砂浆的类别、砂浆的铺灰长度及每日砌筑高

度等施工要求。增加了辅助保温做法及阻断热桥的措施。

本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同

管理，北京市住房和城乡建设委员会归口并负责组织实施。由北京首建标

工程技术开发中心负责具体内容的解释。执行过程中如有意见或建议，请

寄送至北京首建标工程技术开发中心（地址：北京市西城区二七剧场路东

里新11号楼二层南段，邮编：100045，电话68061181）。

本规程主编单位：北京首建标工程技术开发中心

北京市建筑设计研究院有限公司

北京市建设工程物资协会

北京工程建设标准化协会

北京城建科技促进会

2

中建二局第一建筑工程有限公司

本规程参编单位：北京工业大学

北京达诺兴盛新型建筑材料有限公司

北京居安瑞丰建筑材料有限公司

北京市燕兴隆新型墙体材料有限公司

北京城建六建设集团有限公司

北京市市政四建设工程有限责任公司

北京城建亚泰建设集团有限公司

中铁建设集团有限公司

北京建工四建工程建设有限公司

中国建筑第二工程局有限公司

北京城建十建设工程有限公司

中铁北京工程局集团北京有限公司

中国建筑第五工程局有限公司

北京城建九建设工程有限公司

北京城建十六建筑工程有限责任公司

本规程主要起草人：陶驷骥、卢清刚、王庆生、王建明、刘春义、

翟文艳、樊继业、刘岱、杜旭、杨珺、

徐昌波、颜廷韵、孙维振、翟永山、张兰芳、

李雪、费恺、罗力勤、张莉莉、翟雷、

李荣鹏、贾磊、解江涛、李洪泉、李荣刚、

杨占良、刘其文、李凤君

本规程主要审查人：杨嗣信、沙志国、陶基力、赵福明、雷丽英、

王万金、郑颖

3

DB11/T742—2019

目次

1.总则......................................................6

2.术语、符号................................................7

2.1术语....................................................7

2.2符合....................................................7

3.材料......................................................9

3.1材料强度等级............................................9

3.2砌体的计算指标..........................................9

3.3砌块规格与性能.........................................12

4.建筑设计.................................................15

4.1一般规定...............................................15

4.2保温砌块填充外墙.......................................16

4.3普通轻集料混凝土砌块填充墙..............................16

5.抗震构造设计.............................................18

5.1一般规定...............................................18

5.2构造连接...............................................18

5.3轻集料混凝土砌块内填充墙构造设计........................18

5.4轻集料混凝土砌块外填充墙构造设计........................19

6.施工.....................................................20

6.1施工准备...............................................20

6.2轻集料混凝土砌块施工...................................21

6.3其他...................................................23

7.工程质量验收.............................................25

7.1一般规定...............................................25

7.2主控项目...............................................25

7.3一般项目...............................................25

本标准用词说明..............................................27

引用标准名录................................................28

条文说明....................................................29

4

DB11/T742—2019

CONTENTS

1.GeneralProvisions.....................................................................................6

2.TermsandSymbols....................................................................................7

2.1Terms.......................................................................................................7

2.2Symbols...................................................................................................7

3.Materials....................................................................................................9

3.1StrengthGradeofMaterials.....................................................................9

3.2CalculationIndexofMasonry.................................................................9

3.3BlockSpecificationandPerformance....................................................12

4Architecturaldesign..................................................................................15

4.1GeneralRequirements............................................................................15

4.2InsulationBlockFillingExteriorWall...................................................16

4.3OrdinaryLightweightAggregateMasonryFillingwall.........................16

5Seismicstructuraldesign..........................................................................18

5.1GeneralRequirements............................................................................18

5.2StructuralConnection............................................................................18

5.3StructuralDesignofInnerFilledWallofLightweight

AggregateMasonryBlock......................................................................18

5.4StructuralDesignofOuterFilledWallofLightweight

AggregateMasonryBlock......................................................................19

6Construction..............................................................................................20

6.1ConstructionPreparation.......................................................................20

6.2ConstructionPointsofLightweightAggregateMasonryBlock..........21

6.3Other......................................................................................................23

7AcceptanceofEngineeringQuality..........................................................25

7.1GeneralRequirements............................................................................25

7.2MainControlProject.............................................................................25

7.3GeneralItems.........................................................................................25

ExplanationofWordinginThisStandard........................................................27

ListofQuotedStandards................................................................................28

ExplanationofProvisions...............................................................................29

5

DB11/T742—2019

1总则

1.0.1为适应北京地区填充轻集料混凝土砌块墙体（以下简称：轻集料混

凝土砌块墙）设计施工的需要，提高抗震防灾能力，降低震害程度，规范

设计及施工做法，推广新技术、新材料，制定本规程。

1.0.2本规程适用于抗震设防烈度为8度（0.20g）及以下的民用建筑钢筋

混凝土框架、框架-剪力墙、剪力墙、筒体结构填充轻集料混凝土砌块及填

充轻集料混凝土保温砌块内外墙工程的设计、施工和质量验收。

1.0.3填充轻集料混凝土砌块内外墙的设计、施工，除应符合本规程规定

的要求外，尚应符合国家和地方现行的有关标准的规定。

6

DB11/T742—2019

2术语、符号

2.1术语

2.1.1轻集料混凝土砌块lightweightaggregateconcretehollowblock

采用高炉水渣、炉渣、粉煤灰、浮石、石屑、再生骨料等材料加水泥

搅拌压制、养护而成的空心砌块。

2.1.2轻集料混凝土保温砌块thermalinsulationblocksoflightweight

aggregateconcrete

轻集料混凝土砌块的孔洞中填入聚苯板等保温材料构成的具有保温节

能功能的轻集料混凝土砌块，可用作有保温要求的填充外墙。

2.1.3芯柱corecolumn

砌块墙体的孔洞内浇注混凝土，并配有竖向钢筋的构造。

2.1.4混凝土构造柱structuralconcretecolumn

在砌体房屋墙体的规定部位，按构造配置配筋，并按先砌墙后浇灌混凝

土柱的施工顺序制成的混凝土柱。

2.1.5水平系梁horizontaltiebeam

在砌块墙体中通长设置用以连接主体结构与砌块填充墙的配有水平钢

筋的混凝土连系梁。

2.2符号

2.2.1材料

C—混凝土强度等级；

Cb—芯柱专用混凝土强度等级；

DM—干拌砌筑砂浆强度等级；

Mb—混凝土砌块专用砌筑砂浆强度等级；

MU—砌块强度等级。

2.2.2强度指标

f—未灌孔砌体的抗压强度设计值；

fc—灌孔混凝土的轴心抗压强度设计值；

fg—灌孔砌体的抗压强度设计值；

7

DB11/T742—2019

fvg—灌孔砌体抗剪强度设计值。

2.2.3计算系数

α—砌块砌体中灌孔混凝土面积和砌体毛面积的比值；

δ—混凝土砌块的孔洞率；

ρ—混凝土砌块砌体的灌孔率；

γa—调整系数。

8

DB11/T742—2019

3材料

3.1材料强度等级

3.1.1轻集料混凝土砌块块体和砌筑砂浆强度等级，应按下列规定采用：

1轻集料混凝土砌块块体的强度等级应为：

MU15、MU10、MU7.5、MU5.0、MU3.5；

2专用砌筑砂浆的强度等级应为：

Mb20、Mb15、Mb10、Mb7.5、Mb5；

3干拌砌筑砂浆，强度等级可采用DM5.0。

4砌块砌筑用干拌砌筑砂浆技术要求应符合表3.1.1的规定。

表3.1.1砌块砌筑用干拌砌筑砂浆技术要求

项目砌筑砂浆技术要求试验方法依据

凝结时间（h）2.0～6.0JGJ70

抗压强度≥设计强度等级JGJ70

强度(MPa)

拉伸粘结强度≥0.20JG/T230

抗冻融性，

≤25

强度损失率(%)JGJ70

收缩性能(%)≤0.15

3.1.2灌孔混凝土的强度等级不应低于Cb20。

3.1.3芯柱混凝土的强度等级不应低于C25或Cb25。

3.1.4构造柱混凝土的强度等级不应低于C25。

3.1.5钢筋宜选用延性好的热轧钢筋，如HPB300、HRB400等钢筋。

3.2砌体的计算指标

3.2.1应根据块材及砂浆的强度等级确定砌筑龄期为28d的以毛截面计算

的轻集料混凝土砌块砌体的抗压强度设计值，施工质量控制等级应为B级。

3.2.2单排孔轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表

3.2.2采用。

表3.2.2单排孔轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值（MPa）

9

DB11/T742—2019

砌块砂浆强度等级砂浆强度

强度等级Mb20Mb15Mb10Mb7.5Mb50

MU206.305.684.954.443.942.33

MU15-4.614.023.613.201.89

MU10--2.792.502.221.31

MU7.5---1.931.711.01

MU5----1.190.70

注：1.对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；

2.对T形截面砌体墙体和柱，应按表中数值乘以0.85；

3.当砌筑砂浆强度等级高于砌块强度等级时，应按砌块强度等级相同的砌筑砂浆强度等级，

按表3.2.2采用砌块砌体的抗压强度设计值。

3.2.3单排孔轻集料混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值

fg应按下列公式计算：

fg=f+0.6αfc（3.2.3-1）

α=δρ（3.2.3-2）

式中：fg—灌孔砌体的抗压强度设计值(MPa)，并不应大于未灌孔砌体

抗压强度设计值的2倍；

f—未灌孔砌体的抗压强度设计值(MPa)，应按表3.2.2采用；

fc—灌孔混凝土的轴心抗压强度设计值(MPa)，灌孔混凝土的强

度等级不应低于Cb20，且不应低于1.5倍块体强度等级；

α—砌块砌体中灌孔混凝土面积和砌体毛面积的比值；

δ—混凝土砌块的孔洞率；

ρ—混凝土砌块砌体的灌孔率，系截面灌孔混凝土面积与截面孔

洞面积的比值，灌孔率应根据受力情况或施工条件确定，且

不应小于33%。

3.2.4砌块孔洞率不大于35%的双排孔或多排孔轻集料混凝土砌块砌体

的抗压强度设计值，应按表3.2.4采用。

表3.2.4双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值(MPa)

砌块砂浆强度等级砂浆强度

10

DB11/T742—2019

强度等级Mb10Mb7.5Mb50

MU103.082.762.451.44

MU7.5-2.131.881.12

MU5--1.310.78

注：1.表中的砌块为火山渣、浮石和多孔凝灰岩轻集料混凝土砌块；

2.对厚度方向为双排组砌的轻集料混凝土砌块砌体的抗压强度设计值，应按表中数值乘以

0.8。

3.2.5单排孔轻集料混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值

fvg应按下列计算：

0.55

ffgvg=0.2（3.2.5）

式中：fvg—灌
