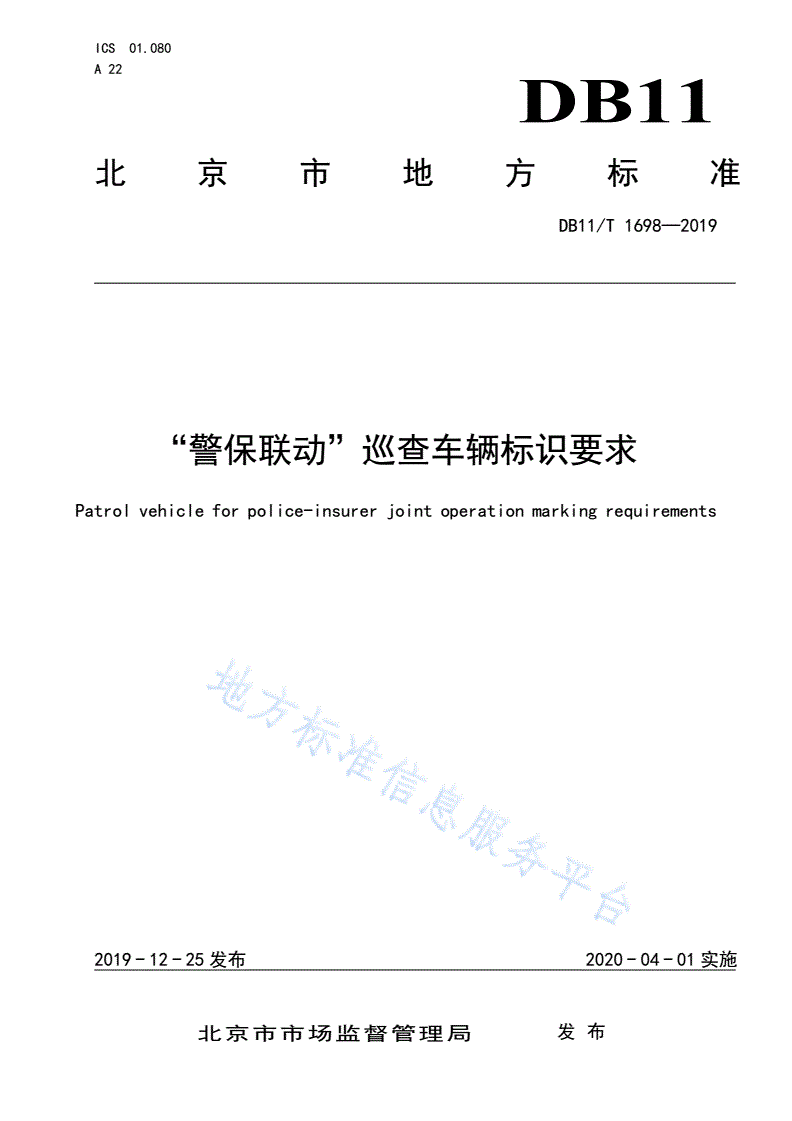

DB11/T 1698-2019 “警保联动”巡查车辆标识要求

ICS01.080

A22

DB11

北京市地方标准

DB11/T1698—2019

“警保联动”巡查车辆标识要求

Patrolvehicleforpolice-insurerjointoperationmarkingrequirements

2019-12-25发布2020-04-01实施

北京市市场监督管理局发布

DB11/T1698—2019

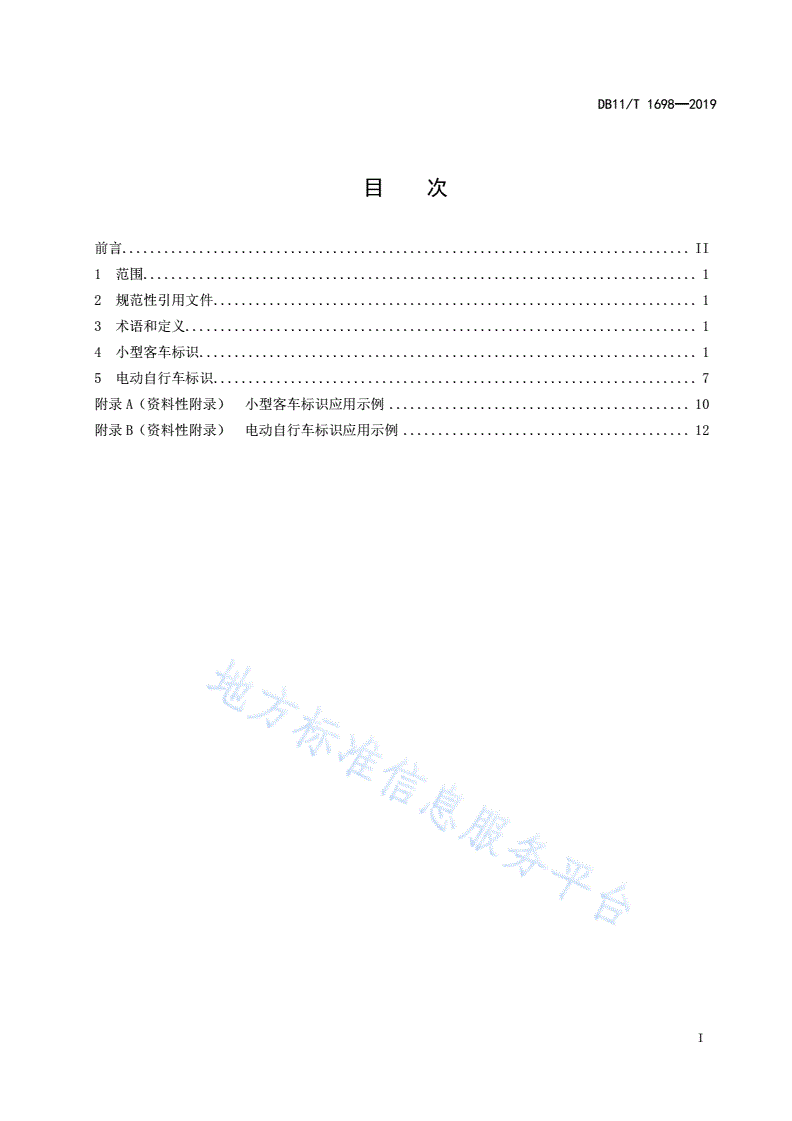

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4小型客车标识.......................................................................1

5电动自行车标识.....................................................................7

附录A（资料性附录）小型客车标识应用示例...........................................10

附录B（资料性附录）电动自行车标识应用示例.........................................12

I

DB11/T1698—2019

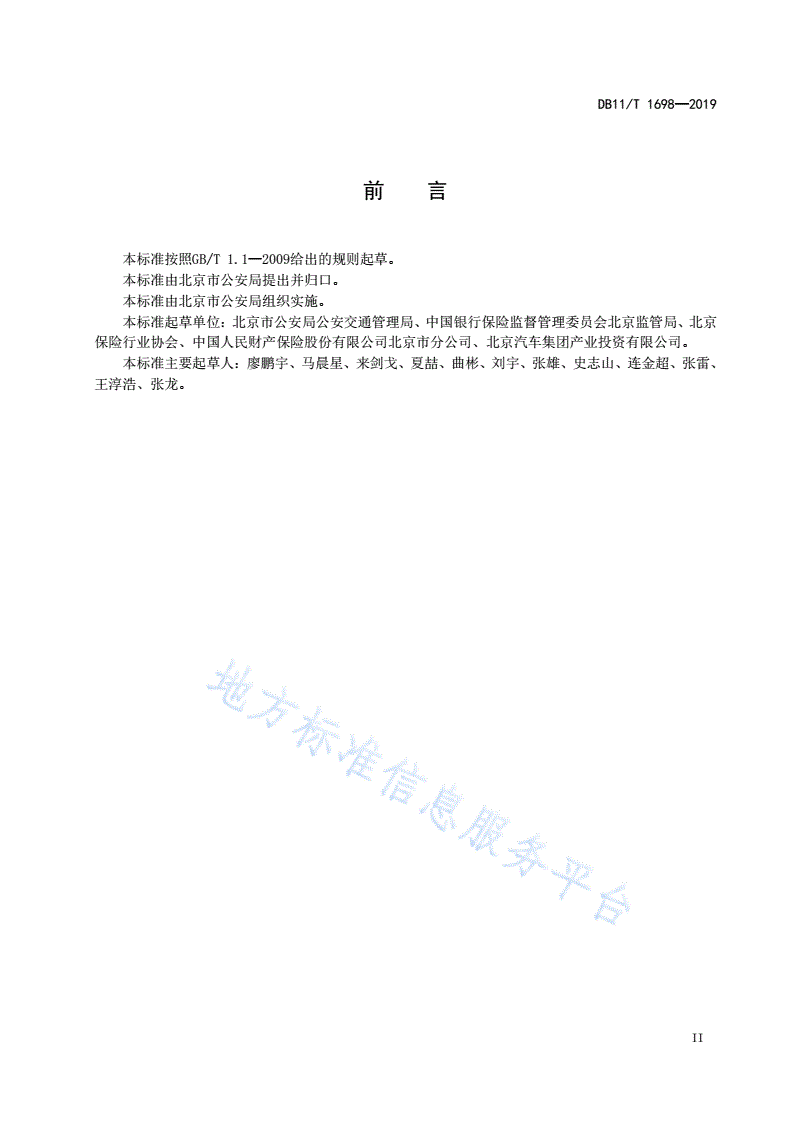

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由北京市公安局提出并归口。

本标准由北京市公安局组织实施。

本标准起草单位：北京市公安局公安交通管理局、中国银行保险监督管理委员会北京监管局、北京

保险行业协会、中国人民财产保险股份有限公司北京市分公司、北京汽车集团产业投资有限公司。

本标准主要起草人：廖鹏宇、马晨星、来剑戈、夏喆、曲彬、刘宇、张雄、史志山、连金超、张雷、

王淳浩、张龙。

II

DB11/T1698—2019

"警保联动"巡查车辆标识要求

1范围

本标准规范了“警保联动”巡查车辆外观标识的式样、要素和要求。

本标准适用于执行“警保联动”工作任务的巡查车辆。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3181漆膜颜色标准

GB/T18833道路交通反光膜

GB17761电动自行车安全技术规范

GA802机动车类型术语和定义

3术语和定义

下列术语和定义适用于本文件。

3.1

“警保联动”巡查车辆patrolvehicleforpolice-insurerjointoperation

执行保险机构协助公安交管部门上路巡查快速处理交通事故的小型客车和电动自行车。

4小型客车标识

4.1基本要求

4.1.1小型客车应符合GA802“机动车规格术语分类表”中小型载客汽车的要求，且车身结构为三厢

形式。

4.1.2车辆标识要素包括整体线条、车辆编号、“警保联动”图标、保险机构官方标识、“警保联动”

字标、反光膜、标志顶灯。除以上要素外，不应在车身添加其他任何图形、文字等。

4.1.3车辆标识图形与文字应轮廓清晰、颜色均匀。标识应清晰牢固地喷涂、粘贴或安装在车辆规定

位置。

4.1.4车身主色应采用符合GB/T3181规定的Y11乳白色，颜色编号为：2.6Y9.1/1.7。

4.1.5除保险机构官方标识外，所有要素的尺寸误差应控制在5%以内，且应等比例缩放。

4.2整体线条标识要求

4.2.1整体线条由弧线、直线、夹角为90°折线、不规则曲线等组成。整体线条的式样见图1。

1

DB11/T1698—2019

图1整体线条式样

4.2.2整体线条颜色为蓝色，色标为CMYK：C100，M100，Y60，K46。

4.2.3整体线条的形状应符合如下条件：

a)前翼子板处线条由前至后由窄变宽，线条上方为直线，下方为弧线，窄处宽50mm，宽处宽100mm；

b)前后车门、后翼子板处线条宽度相同，宽度为100mm；

c)前翼子板、前后车门、后翼子板线条上方直线为同一条直线；

d)整体线条两端的形状分别根据车辆前照灯、后尾灯的造型自行裁定；

e)整体线条门把手位置的造型自行裁定；

f)整体线条在车辆C柱下方镂空三个箭头，箭头尖端位于线条中间，指向车头方向，夹角为
