DB37/T 5024-2014 建筑施工操作平台与运送设备组合系统技术规范

山东省工程建设标准DB

DB37/T5024-2014J12858-2014

建筑施工操作平台与运送设备

组合系统技术规范

Technicalcodeforsystemofconstructionoperating

platformandtransportingequipment

2014-10-30发布2014-12-01实施

山东省住房和城乡建设厅

联合发布

山东省质量技术监督局

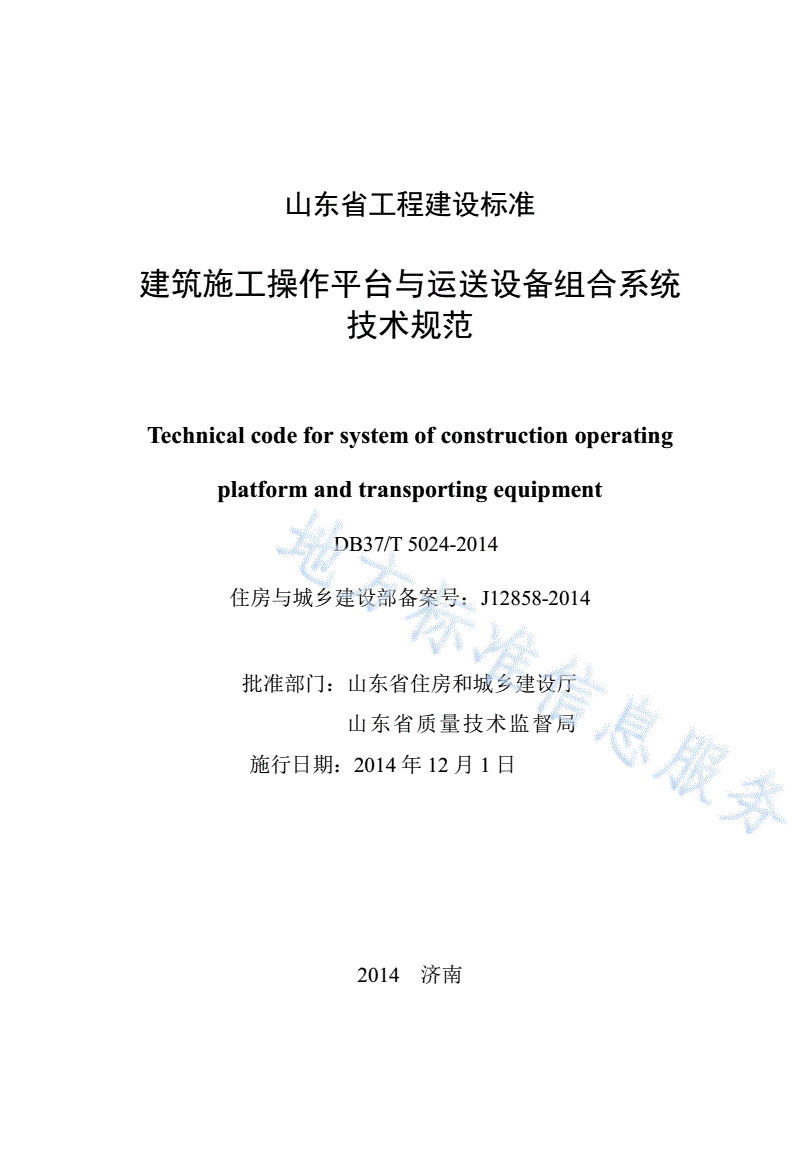

山东省工程建设标准

建筑施工操作平台与运送设备组合系统

技术规范

Technicalcodeforsystemofconstructionoperating

platformandtransportingequipment

DB37/T5024-2014

住房与城乡建设部备案号：J12858-2014

批准部门：山东省住房和城乡建设厅

山东省质量技术监督局

施行日期：2014年12月1日

2014济南

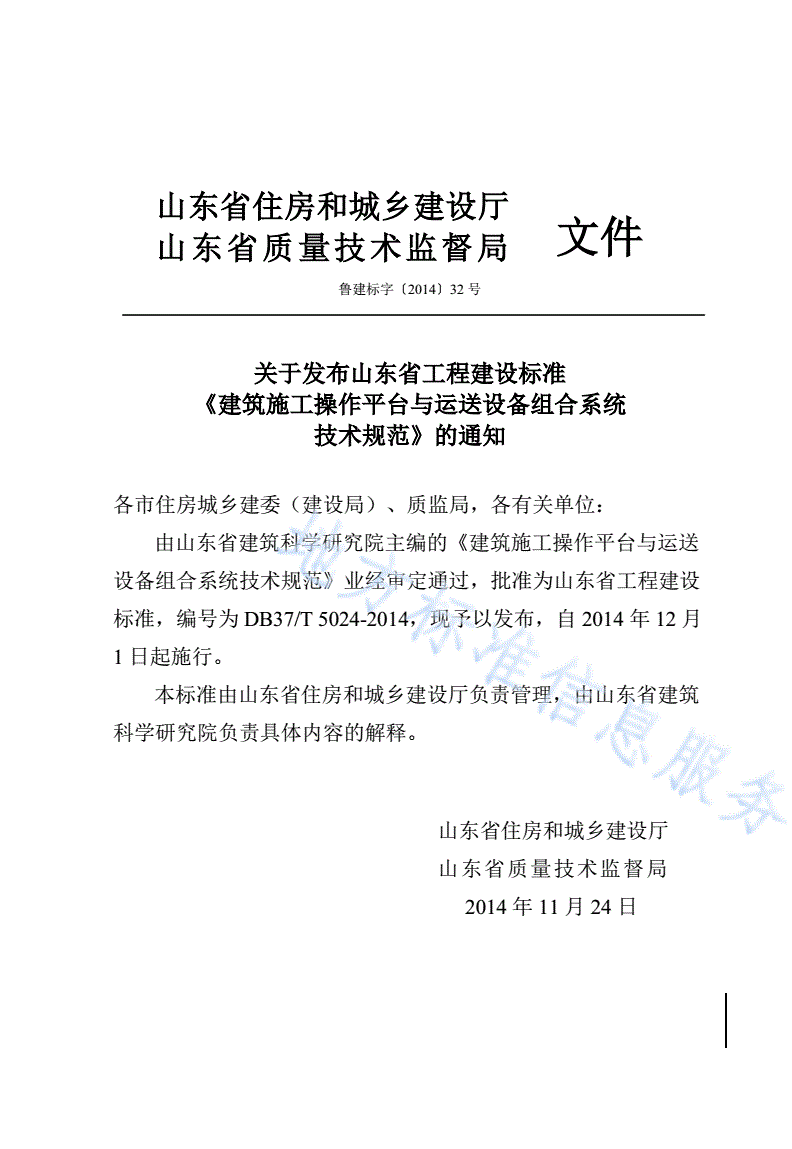

山东省住房和城乡建设厅

山东省质量技术监督局文件

鲁建标字〔2014〕32号

关于发布山东省工程建设标准

《建筑施工操作平台与运送设备组合系统

技术规范》的通知

各市住房城乡建委（建设局）、质监局，各有关单位：

由山东省建筑科学研究院主编的《建筑施工操作平台与运送

设备组合系统技术规范》业经审定通过，批准为山东省工程建设

标准，编号为DB37/T5024-2014，现予以发布，自2014年12月

1日起施行。

本标准由山东省住房和城乡建设厅负责管理，由山东省建筑

科学研究院负责具体内容的解释。

山东省住房和城乡建设厅

山东省质量技术监督局

2014年11月24日

前言

为提高我省建筑施工机械化水平，促进我省建筑施工操作平

台及其与运送设备组合系统的设计、生产和工程应用规范化、科

学化，编制组会同有关部门，对省内外生产和工程应用情况进行

了调研，依据国家法律法规，参考相关国内外标准、规范，结合

本省实际情况，在广泛征求意见的基础上，编制了本技术规范。

本规范技术内容包括：1.总则；2.术语、符号；3.基本规定；

4.设计计算；5.主要结构件；6.工作机构与电气系统；7.安全装置；

8.产品检验；9.工程应用；附图A建筑施工操作平台与运送设备示

意图。

本规范由山东省工程建设标准定额站负责管理，由山东省建

筑科学研究院负责解释，在执行过程中如有意见或建议，请反馈

给山东省建筑科学研究院，以便修订时参考。山东省建筑科学研

究院通讯地址：济南市无影山路29号，邮编：250031，电子信

箱：sdjjjc@163.com。

本规范主编单位：山东省建筑科学研究院

本规范参编单位：山东省建设机械质量监督检测中心

山东腾飞建设机械工程有限公司

山东中诚机械租赁有限公司

本规范主要起草人员：王乔田华强王明月黄楠

钟士宪徐艳华马华伟冯功斌

赵玉玺苗雨顺李彦张珑

6

刘敏齐雅欣段红莉王海龙

本规范主要审查人员：张进生张英明王连印肖华锋

刘加东宋亦工乔广军周克家

高新武

7

目次

1总则……………………1

2术语、符号……………2

2.1术语………….……2

2.2符号………………4

3基本规定…………………5

3.1分类和性能参数………………….…5

3.2一般规定……………6

3.3设计单位能力………………6

3.4生产单位条件………………6

3.5工程应用安全管理…………7

3.6检验验收……………………7

4设计计算…………8

4.1一般规定……………………8

4.2操作平台工作载荷…………8

4.3载荷组合及安全系数………12

4.4桥架式平台设计计算………13

4.5整机稳定性计算……………14

5主要结构件……………………15

5.1一般规定……………………15

5.2基础、底架…………………15

5.3立柱…………16

5.4附着架………16

5.5爬升架（套架）………………17

5.6操作平台……………………17

5.7运送设备……………………19

5.8人员物料转运装置…………19

8

6工作机构与电气系统…………21

6.1一般规定……………………21

6.2桥架式平台工作机构………21

6.3电气系统……………………22

7安全装置………………24

7.1一般规定……………………24

7.2工作载荷控制装置…………25

7.3对接控制装置………………26

7.4桥架式平台防坠落装置……26

7.5升降同步控制装置…………27

8产品检验………28

8.1一般规定……………………28

8.2技术审核……………………28

8.3新产品和出厂检验…………29

9工程应用………32

9.1一般规定……………………32

9.2工程应用……………………33

9.3安装拆卸……………………34

9.4升降及同步控制……………36

9.5建筑施工操作平台和运送设备的对接转运………………37

9.6工程应用检验……………37

附图A建筑施工操作平台与运送设备示意图…………40

本规范用词说明……….…43

引用标准名录…………….44

条文说明………………….45

9

Contents

1GeneralProvisions………………1

2TermsandSymbols……………...2

2.1Terms…………………..…2

2.2Symbols……………..4

3BasicRules…..…………………...5

3.1ClassificationandPerformanceParameters…….…5

3.2GeneralRequirements……….…6

3.3TheabilityofdesignCompany…….…6

3.4TheconditionsofproductionCompany……….…6

3.5SecurityManagementofProjectApplications…….…7

3.6InspectionandAcceptance……….…7

4DesignCalculations………8

4.1GeneralRequirements…………………8

4.2WorkingLoadoftheOperatingPlatform……………8

4.3LoadCobinationsandSafetyFactors………………12

4.4DesignCalculationsofBridge-typePlatform………13

4.5StabilityCalculationsofCompleteMachine…………14

5TheMainStructuralParts………………15

5.1GeneralRequirements………………15

5.2FoundationandChassis………………15

5.3StandColumn………16

5.4AttachmentBracket…………………16

5.5ClimbingFrame(SetRack)…………17

5.6OperatingPlatform…………………17

5.7TransportEquipments………………19

5.8DevicesofTransportingStaffandMaterials…………19

10

6OperatingMechanismandElectricalSystem………21

6.1GeneralRequirements………………21

6.2OperatingMechanismofBridge-typePlatform……21

6.3ElectricalSystem……………………22

7Safetydevices……………………24

7.1GeneralRequirements…………24

7.2WorkingLoadsControldevice…………………25

7.3ButtControldevice……………26

7.4FallPreventionDeviceofBridge-typePlatform…26

7.5LiftingSynchronousControldevice……………26

8ProductInsection………28

8.1GeneralRequirements………………28

8.2TechnicalReview……………………28

8.3Newproductinspectionanddeliveryinspection……29

9ProjectApplications……………………32

9.1GeneralRequirements………………32

9.2ProjectApplications…………………33

9.3InstallationandDemolition…………34

9.4LiftandSynchronizationcontrol……36

9.5ButtandTransferbetweenConstructionPlatformandTransport

Equipments………………………37

9.6TestofProjectApplications…………37

AccompanyingdrawingsAconstructionplatformandtransporting

equipmentschematicdiagram..……….……………40

ExplanationofWordinginthisCode…………….…43

ListofQuotedStandards…………….44

ExplanationofProvisions………….45

11

1总则

1.0.1为推进我省建筑施工操作平台及其与运送设备组合系统

（以下简称平台与设备系统）的应用进程，提高建筑施工机械化

水平，做到技术先进、经济合理、安全可靠，特制定本技术规范。

1.0.2本规范适用于山东省行政区域内房屋建筑工程中，平台与

设备系统的设计、生产和工程应用。

1.0.3平台与设备系统的设计、生产和工程应用，除应符合本规

范外，尚应符合国家和行业现行标准、规范及法规的有关规定。

1

2术语、符号

2.1术语

2.1.1建筑施工操作平台constructionoperatingplatforms

建筑施工中供施工人员站立并操作的设施，由垂直安装的立

柱、连接立柱与建筑物的附着架、水平安装的为操作人员提供作

业场所的操作平台组成；操作平台可在立柱上自行升降或利用配

套的工作机构分级升降。建筑施工操作平台根据工作原理分为导

架爬升式工作平台和桥架式建筑施工操作平台。

2.1.2导架爬升式工作平台mast-climbingworkplatforms

安装在爬升架上，通过驱动机构自行提升或下降，并通过立

柱进行导向和移动的操作平台。做竖直运动的部件（操作平台）

也用于将工作人员、设备以及物料运送至或送离某个施工位置。

（以下简称导架式平台）。

2.1.3桥架式建筑施工操作平台（又名桥式脚手架）Bridge-type

constructionoperatingplatforms

由垂直安装的立柱、连接立柱与建筑物的附着架、水平安装

在立柱套架上的操作平台（又名桥架）组成。

桥架式建筑施工操作平台通过套架导向、沿立柱分级提升或

下降套架，带动操作平台分级升降，升降时不具备将操作人员、

设备以及物料运送至或送离某个施工位置的功能。（以下简称桥

架式平台）

2.1.4主平台mainplatform

由建筑施工操作平台主要结构件构成的作业平台的部分。

2.1.5延伸平台platformextension

由辅结构件构成的附加部分作业平台，它利用主平台支撑与

定位，用于对主平台进行延伸，形成与施工建筑外形一致的形状。

2.1.6多层操作平台multilayerplatform

2

在同一立柱上安装或运行的两个或多个操作平台，或在一个

平台上附加一个或多个完全由其支撑的操作平台。

2.1.7运送设备transportingequipment

由地面运送人员、物料至建筑施工操作平台的设备，分为运

送人员、物料的设备和仅运送物料的设备。

2.1.8建筑施工操作平台与运送设备组合系统systemof

constructionoperatingplatformandtransportingequipment

建筑施工操作平台和与之配套的物料或人员、物料运送设备

组合成的系统，该系统具备运送设备与操作平台相对运动过程中

自动减速、对接的安全装置，以及人员、物料的转运功能。

2.1.9操作平台与运送设备的对接buttofplatformand

transportingequipment

运送设备在与操作平台相对运动过程中自动减速、停车，达

到与操作平台相接的状态。

2.1.10运送设备与操作平台间人员、物料的转运transportingof

staffandmaterialsbetweentransportingequipmentandoperating

platform

运送设备与操作平台达到对接状态后，操作人员通过安全通

道进入操作平台，以及物料通过转运装置运送至操作平台的过程。

2.1.11安全装置safetydevices

建筑施工操作平台及其与运送设备组合系统的安全装置总

称，包括工作载荷控制装置、对接控制装置、防坠落装置以及升

降同步控制装置。

2.1.12工程应用projectapplications

根据建筑施工操作平台定型产品的承载能力和建筑物的型式

及构造尺寸，制定成组使用方案、围绕建筑物四周布置，并通过

延伸平台，形成围绕建筑物外形的操作平台；同时提供施工作业

面立面防护的施工技术和应用方案。

2.1.13其他others

3

建筑施工操作平台的其他术语见现行国家标准《升降工作平

台导架爬升式工作平台》GB/T27547第3章术语和定义；运送

设备的其他术语见现行国家标准《吊笼有垂直导向的人货两用施

工升降机》GB26557第3章定义和术语。

建筑施工操作平台及其与运送设备组合系统示意见附图A。

2.2符号

m—集中工作载荷，（N）；

2

pⅡ—工作状态计算风压，（N/m）；

PWⅡ—工作状态风载荷，单位为（N）；

2

pⅢ—非工作状态计算风压，（N/m）；

非工作状态风载荷，单位为（）；

PWⅢ—N

q—均布工作载荷标准值，（kN/m2）；

—构件的长细比。

4

3基本规定

3.1分类和性能参数

3.1.1建筑施工操作平台根据成组工作型式分为：

1单立柱操作平台；

2双立柱或多立柱操作平台；

3单立柱操作平台的工作跨度参数：8m、12m、16m，平台上

操作人员不应少于2人；

4双立柱操作平台的工作跨度参数：20m、30m、40m，平台

上操作人员不应少于4人；

5平台上操作人员数量不得超出定型产品的安装使用说明书

（以下简称产品说明书）的规定。

3.1.2建筑施工操作平台根据设计功能分为：

1建筑外装修施工用操作平台；

2建筑主体和外装修施工用操作平台；

3建筑外装修施工用操作平台施工区的均布工作载荷不应低

于0.5kN/m2、集中工作载荷不应低于3000N；独立工作高度及最上

一道附着架以上悬臂高度不应低于3.0m；

4建筑主体和外装修施工用操作平台施工区的均布工作载荷

不应低于1.0kN/m2、集中工作载荷不应低于3500N；独立工作高度

及最上一道附着架以上悬臂高度不应低于9.0m；

5建筑施工操作平台附着后最大工作高度不应低于100m；

6建筑施工操作平台集中工作载荷的作用处数、工作载荷的

取值以及工作高度等性能参数，均不得超出产品说明书的规定。

3.1.3平台与设备系统根据功能分为：

1导架式平台或桥架式平台，组合物料运送设备；

2导架式平台或桥架式平台，组合人员、物料运送设备；

5

3物料运送设备的工作载荷：400kg、600kg；人员、物料运

送设备的工作载荷及乘员：乘员3人、载荷合计400kg，乘员6人、

载荷合计600kg。

3.2一般规定

3.2.1平台与设备系统应为有生产条件的单位生产的定型产品，

其工程应用必须符合产品说明书的要求。

3.2.2平台与设备系统的工程应用，必须针对具体工程，编制工

程应用方案。一栋建筑物的成组使用方案中，应采用1～2套运送

设备，与操作平台组合，完成物料及（或）人员的运送。

3.2.3建筑施工操作平台应具备锁止装置，当爬升架（套架）不

升降时，应予以锁紧，防止操作平台下滑和（或）坠落。

3.3设计单位能力

3.3.1平台与设备系统应由具备能力的设计单位定型设计。

3.3.2平台与设备系统的设计单位应符合以下要求：

1具有法人资格；

2具备机械、力学及电气等专业技术人员；

3掌握相关标准规范；

4具有塔式起重机和施工升降机的系统设计经历；

5建立健全的质量管理体系并有效运行。

3.4生产单位条件

3.4.1平台与设备系统的生产单位应满足以下生产条件：

1具有法人资格；

2具有满足焊接、装配等工艺要求的生产车间；

3具有必备的生产设备、工艺装备和检测手段；

4从事电气、焊接、无损检测等特殊工序的专业人员，应持

有资格证书；

5建立健全的质量控制体系并有效运行；

6

6具有采购、过程、成品质量控制和检验能力。

3.4.2额定载重量大于或者等于0.5t施工升降机的生产单位，应

具有特种设备B级以上的制造许可。

3.5工程应用安全管理

3.5.1平台与设备系统的安装单位应委托或协同设计、生产单位，

完成工程应用方案的编制。

3.5.2平台与设备系统的工程应用方案，应得到工程监理单位的

确认，实行工程总承包的，应由总包单位组织安装、使用及监理

单位审查确认。当平台与设备系统的能力不能满足施工要求时，

严禁使用。

3.5.3平台与设备系统的安装单位应具有起重设备安装工程专业

承包资质和安全生产许可证。从事平台与设备系统的安装、包括

升降的作业人员，应持有相关的建筑起重机械安装特种作业人员

（塔式起重机或施工升降机）资格证书，导架爬升式工作平台的

司机应持有施工升降机特种作业人员资格证书。应严格按照生产

单位出具的产品说明书进行安装、拆卸及使用操作，并经生产单

位培训合格。

3.6检验验收

3.5.1平台与设备系统的检验、验收包括新产品的检验、出厂检

验和工程应用的检验、验收。

3.5.2平台与设备系统新产品的检验，应由具备塔式起重机和施

工升降机资质认定的检验机构完成。

3.5.3工程应用首次安装检验、验收应由生产和安装单位共同完

成、或委托有资质的第三方完成；使用过程中的检验由安装单位

自行完成。

7

4设计计算

4.1一般规定

4.1.1导架式平台的设计计算，除应符合本规范外，尚应符合现

行国家标准《升降工作平台导架爬升式工作平台》GB/T27547

第5.1节结构和稳定性计算。

4.1.2运送设备中人货两用施工升降机的设计计算，除应符合本

规范外，尚应符合现行国家标准《吊笼有垂直导向的人货两用施

工升降机》GB26557第5.2节载荷组合及计算；运送设备中卷扬

机的设计计算，除应符合本规范外，尚应符合现行国家标准《建

筑卷扬机》GB/T1955第5章技术要求。

4.1.3桥架式平台的设计计算，除应符合本规范外，参照现行国

家标准《起重机设计规范》GB3811执行。

4.2操作平台工作载荷

4.2.1自重载荷

1建筑施工操作平台非运动部件的自重视为静载荷；

2建筑施工操作平台的运动部件，在升降过程中，其自重视

为动载荷。

4.2.2均布工作载荷

1建筑施工操作平台的均布工作载荷，为物料的重量；

2应在操作平台靠近立柱的部位设置储物区存放物料；在远

离立柱的施工区，仅放置施工操作用的物料；延伸平台不应放置

物料，只承受施工人员、人员手持的物料及施工机具产生的集中

工作载荷；

3根据建筑施工操作平台的设计功能，均布工作载荷的标准

值q不应小于表4.2.2的规定；

4物料的存放应均匀、对称，但设计计算时，应考虑均布工

作载荷布置不平衡导致的不利影响；

8

5操作平台的储物区、施工区范围，以及均布工作载荷的标

准值，应符合设计要求并在操作平台做出明显标识。

表4.2.2均布工作载荷标准值

均布工作载荷标准值q（kN/m2）

使用工况

储物区施工区延伸平台

主体施工3.01.00.0

外装修施工2.00.50.0

4.2.3集中工作载荷

1建筑施工操作平台集中工作载荷按公式4.2.3计算：

m=(n·mp)+mm+(2me)(4.2.3)

式中：

mp=800N；每个人的重量；

me=400N；每个人携带设备的重量（仅考虑两人携带）；

mm—2名操作人员所能搬动的施工安装的物料的重量（不包括人员携带

设备），按1000N计算；

n—操作平台上的人员数量。

操作平台上最少的人数：对于单立柱操作平台为2人，对于双立柱操作

平台为4人。

假定人员携
