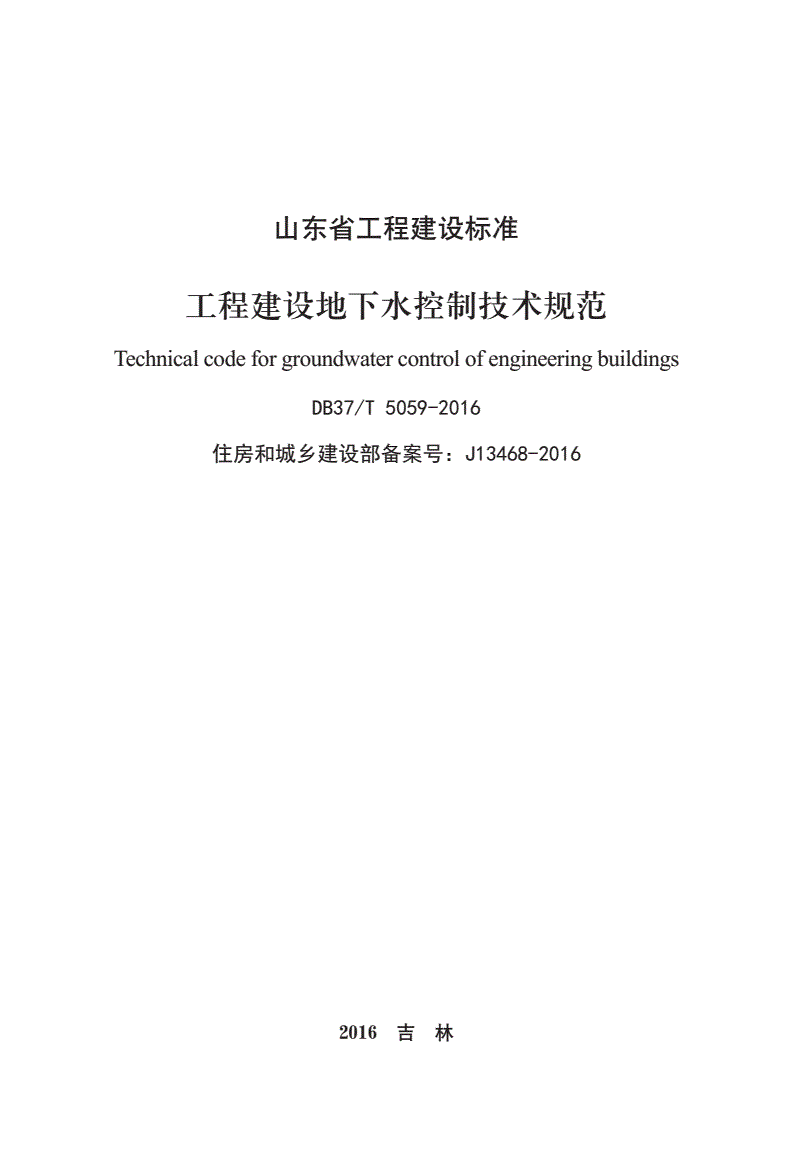

DB37/T 5059-2016 工程建设地下水控制技术规范

山东省工程建设标准

工程建设地下水控制技术规范

Technicalcodeforgroundwatercontrolofengineeringbuildings

DB37/T5059-2016

住房和城乡建设部备案号：J13468-2016

2016吉林

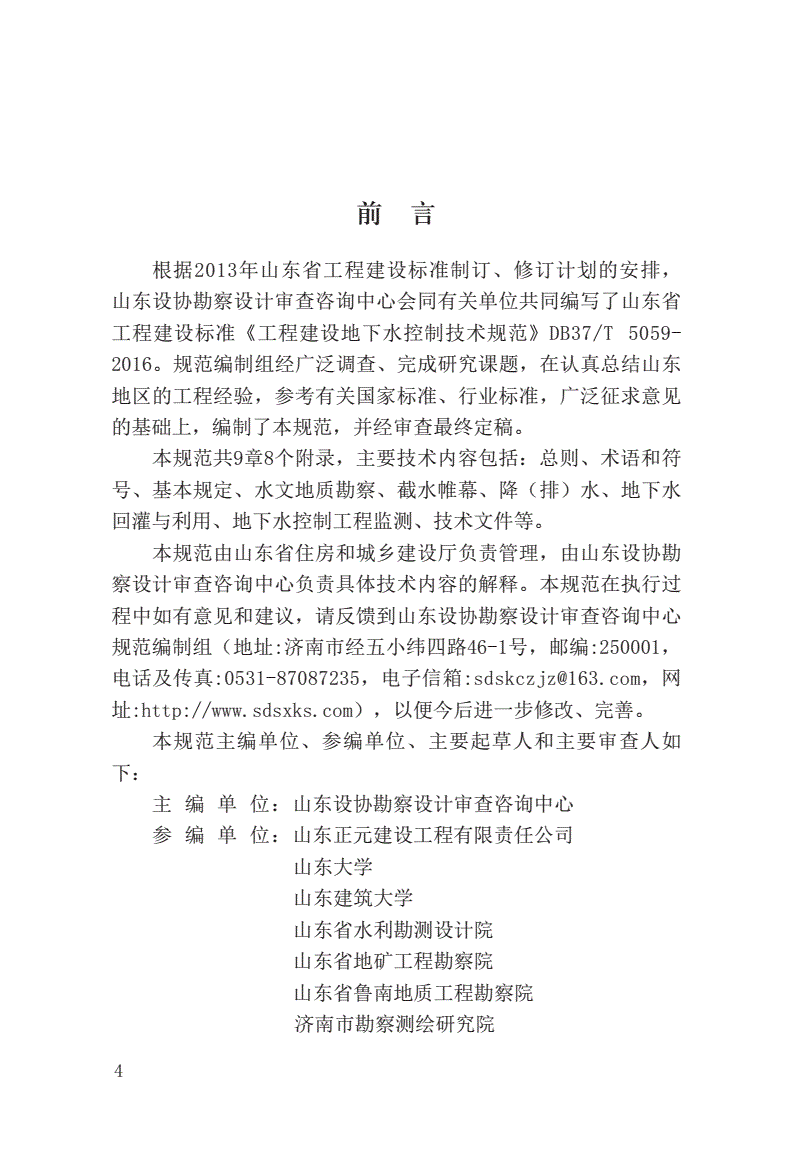

前言

根据2013年山东省工程建设标准制订、修订计划的安排，

山东设协勘察设计审查咨询中心会同有关单位共同编写了山东省

工程建设标准《工程建设地下水控制技术规范》DB37/T5059-

2016。规范编制组经广泛调查、完成研究课题，在认真总结山东

地区的工程经验，参考有关国家标准、行业标准，广泛征求意见

的基础上，编制了本规范，并经审查最终定稿。

本规范共9章8个附录，主要技术内容包括：总则、术语和符

号、基本规定、水文地质勘察、截水帷幕、降（排）水、地下水

回灌与利用、地下水控制工程监测、技术文件等。

本规范由山东省住房和城乡建设厅负责管理，由山东设协勘

察设计审查咨询中心负责具体技术内容的解释。本规范在执行过

程中如有意见和建议，请反馈到山东设协勘察设计审查咨询中心

规范编制组（地址:济南市经五小纬四路46-1号，邮编:250001，

电话及传真:0531-87087235，电子信箱:sdskczjz@163.com，网

址:），以便今后进一步修改、完善。

本规范主编单位、参编单位、主要起草人和主要审查人如

下：

主编单位：山东设协勘察设计审查咨询中心

参编单位：山东正元建设工程有限责任公司

山东大学

山东建筑大学

山东省水利勘测设计院

山东省地矿工程勘察院

山东省鲁南地质工程勘察院

济南市勘察测绘研究院

4

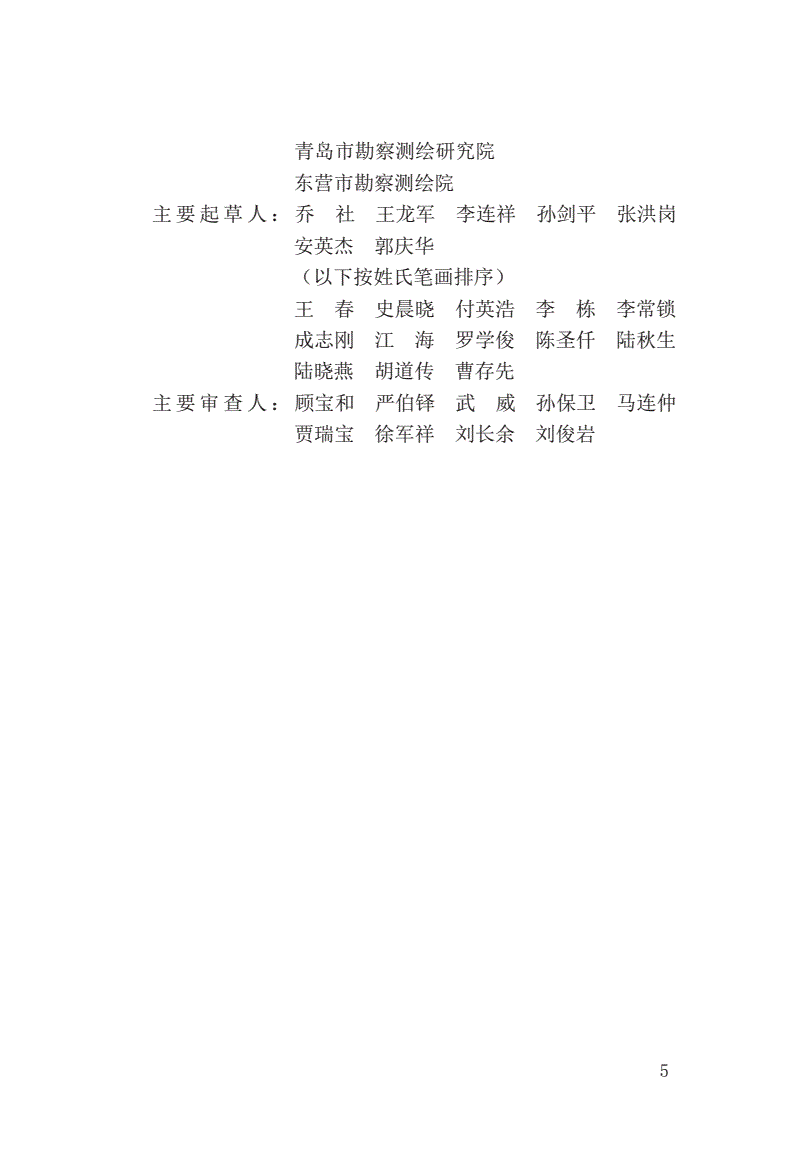

青岛市勘察测绘研究院

东营市勘察测绘院

主要起草人：乔社王龙军李连祥孙剑平张洪岗

安英杰郭庆华

（以下按姓氏笔画排序）

王春史晨晓付英浩李栋李常锁

成志刚江海罗学俊陈圣仟陆秋生

陆晓燕胡道传曹存先

主要审查人：顾宝和严伯铎武威孙保卫马连仲

贾瑞宝徐军祥刘长余刘俊岩

5

目次

1总则………1

2术语和符号…………………2

2.1术语………2

2.2主要符号…………………4

3基本规定……………………6

4水文地质勘察………………9

4.1一般规定…………………9

4.2水文地质测绘……………10

4.3水文地质物探……………11

4.4水文地质钻探……………12

4.5水文地质试验……………14

4.6水文地质勘察文件…………15

5截水帷幕……………………16

5.1一般规定…………………16

5.2帷幕工法选择……………17

5.3帷幕设计…………………18

5.4帷幕施工及检测…………22

5.5帷幕验收与维护…………28

5.6帷幕工程风险管理…………29

6降（排）水…………………30

6.1一般规定…………………30

6.2降（排）水设计…………30

6.3降（排）水施工与检测……42

6.4降水工程验收与维护………46

6.5降水对环境的影响与预测…………………47

7

7地下水回灌与利用…………50

7.1一般规定…………………50

7.2回灌系统设计……………50

7.3回灌井施工与检测…………54

7.4回灌运行与维护…………55

7.5回灌工程风险管理…………55

7.6地下水利用………………56

8地下水控制工程监测………57

8.1一般规定…………………57

8.2水质监测…………………57

8.3水量及含砂量监测…………58

8.4水位监测…………………59

8.5地面沉降监测……………60

9技术文件……………………61

9.1一般规定…………………61

9.2工程竣工报告……………61

附录A水文地质钻探与成井技术要点……63

附录B水文地质现场试验技术要点………65

B.1抽水试验…………………65

B.2注水试验…………………67

B.3压水试验…………………69

附录C水文地质参数计算…………………74

C.1抽水试验水文地质参数计算………………74

C.2注水试验水文地质参数计算………………76

C.3压水试验水文地质参数计算………………78

附录D基坑涌水量计算……79

附录E降水井单井出水量计算……………81

附录F过滤器类型…………84

附录G系数＇值r……………85

附录H隧道涌水量预测方法………………87

8

本规范用词说明………………89

引用标准名录…………………90

附：条文说明…………………91

9

Contents

1GeneralProvisions………1

2TermsandSymbols……2

2.1Terms……………………2

2.2Symbols…………………4

3BasicRequirements………6

4HydrogeologicalInvestigation…………9

4.1GeneralRequirements……9

4.2HydrogeologicalMapping…………………10

4.3HydrogeologicalGeophysicalExploration…11

4.4HydrogeologicalDrilling…………………12

4.5HydrogeologicalTest……14

4.6SurveyResultsforGroundwaterControlEngineering……15

5WaterCutoffCurtain…………………16

5.1GeneralRequirements……16

5.2CurtainMethodSelection…………………17

5.3CutWaterCurtainDesign………………18

5.4CurtainConstructionandDetection………22

5.5AcceptanceandMaintenanceofWaterCutoffCurtain……28

5.6CurtainEngineeringRiskManagement…29

6Dewatering（OpenPumping）…………30

6.1GeneralRequirements……30

6.2Dewatering（OpenPumping）Design……30

6.3Dewatering（OpenPumping）ConstructionandDetection…42

6.4AcceptanceandMaintenanceofDewateringEngineering…46

6.5ImpactandPredictionoftheEnvironmentFor

10

DewateringEngineering…………………47

7GroundwaterRechargeandProtectionof

GroundwaterResources…………………50

7.1GeneralRequirements……50

7.2RecirculationSystemResign……………50

7.3ConstructionandDetectionforRecirculation……………54

7.4OperationandMaintenanceforRecirculation……………55

7.5RiskManagementforRecirculation………55

7.6UtilizationofGroundwater………………56

8MonitoringforGroundwaterControlEngineering…57

8.1GeneralRequirements……57

8.2MonitoringforWaterQuality……………57

8.3MonitoringforWaterQuantityandSandContent………58

8.4MonitoringforWaterLevel………………59

8.5MonitoringforLandSubsidence…………60

9TechnologicalAchievements……………61

9.1GeneralRequirements……61

9.2CompletionReportforEngineering………61

AppendixAKeyPointsofHydrogeologicalDrilling

andWellCompletionTechnology………63

AppendixBKeyPointsofHydrogeologicalField

Test……………65

B.1PumpingTest……………65

B.2InjectionTest……………67

B.3PackerTest………………69

AppendixCCalculationofHydrogeological

Parameters……74

C.1CalculationofHydrogeologicalParametersforPumping

Test……………………74

C.2CalculationofHydrogeologicalParametersforInjection

11

Test……………………76

C.3CalculationofHydrogeologicalParametersforPacker

Test……………………78

AppendixDCalculationofWaterInflowin

FoundationPit………………79

AppendixECalculationWaterOutputofSingleWell

inDewateringWell…………81

AppendixFFilterType…………………84

AppendixGCoefficient＇r………………85

AppendixHPredictionmethodofwateryieldin

tunnel…………87

ExplaininStandardWords………………89

ListofQuotedStandards…………………90

Addition:ExplanationofProvisions………91

12

1总则

1.0.1为了在工程建设地下水控制过程中全面贯彻执行国家和

山东省的技术经济政策，保护环境和地下水资源，做到安全可

靠、技术先进、经济合理，确保工程质量，制定本规范。

1.0.2本规范适用于山东省内工程项目建设过程中地下水控制

工程的勘察、设计、施工、检测、监测及验收。

1.0.3地下水控制工程应综合考虑场地的工程地质、水文地质

条件和环境保护要求，以及地区工程经验，正确处理工程建设与

保护周边环境和地下水资源的关系，合理选择地下水控制方案，

做到精心勘察、精心设计、精心施工、精心监测。

1.0.4地下水控制工程除应符合本规范外，尚应符合国家及行

业现行有关规范标准的规定。

1

2术语和符号

2.1术语

2.1.1地下水控制工程engineeringforgroundwatercontrol

为保证工程建设项目地下工程的正常施工，严格控制对周边

环境的不利影响，合理保护和综合有效利用水资源而采取的降低

地下水位或水头压力、截水、地下水回灌等一系列技术措施的总

称。

2.1.2降水工程dewateringengineering

指应用水文地质学原理，通过降水设计和降水施工，排除地

表水体和降低地层中地下水的水位或水头压力，满足建设工程的

正常施工并对环境无危害性影响的工程措施总称。

2.1.3降水深度groundwaterlevelafterlowering

自地下稳定水位面算起至设计要求水位的深度差。

2.1.4总出水量yieldwaterduringlowering

指从含水层中抽（排）出的总水量。

2.1.5真空井点vacuumpointwell

由真空泵、射流泵、往复泵运行时抽吸地下水形成真空的

井。可分单级井点（垂直、水平、倾斜）、多级井点、接力井点

三种。

2.1.6多级井点multi/stagepointwell

为增加降水深度，在不同高程平台上分别设置构成多级降水

的井点系统。

2.1.7接力井点relaypointwell

当单级降水达不到降水深度时，除用真空泵外，可结合使用

2

喷射泵、射流泵，在井下段采用喷射井点设备，将地下水抽到井

的上段，然后在井口段用射流泵将地下水送入循环水箱，以保证

连续工作。

2.1.8喷射井点ejectorpointwell

通过井点管内外管间隙把高压水输送到井底后，由射流喷嘴

高速上喷，造成负压，抽吸地下水与空气，并与工作水混合形成

具有上涌势能的汽水溶液排至地表，达到降低地下水位的目的。

2.1.9工程周边环境engineeringenvironment

地下水控制工程影响范围内所有基础设施，包括既有建

（构）筑物、道路、地下设施、地下管线等的统称。

2.1.10截水帷幕waterproofcurtain

用于阻截或减少工程周边地下水流入施工区域，减少地下水

位下降而采取的连续隔水结构。

2.1.11多轴水泥土搅拌桩墙multiaxial

cement-soil

mixing

wall

以水泥作为固化剂的主要材料，通过三轴或三轴以上的深层

搅拌机械，将固化剂和岩土体强制搅拌形成竖向连续桩墙体。

2.1.12渠式切割水泥土连续墙trenchcuttingre-mixingdeep

wallmethod

应用特殊设备在地面上垂直插入链锯型刀钻，通过刀钻的上

下运动和主机沿造墙方向的水平移动，切割出沟渠并注入固化液

使之与原位土混合而构筑成等厚度水泥土地下连续墙的一种施工

方法。

2.1.13铣槽深搅水泥土连续墙cuttersoilmixingmethod

应用液压双轮铣槽机设备结合深层搅拌技术，通过下钻成槽

和上提成墙两个过程，在槽内将土体和注入的水泥浆液混合，构

成水泥土地下连续墙墙体的一种施工方法。

2.1.14回灌artificialrecharge

借助于工程措施，将水注入地下含水层。

3

2.2主要符号

A——试坑底面积

A0——内环渗水面积

a——导压系数

B——基坑宽度

b——帷幕厚度

Esi——第i层土的压缩模量

H——潜水含水层厚度

Hw——井深度

hw——承压含水层顶板的水头高度

hd——截水帷幕嵌入深度

△h——基坑内外水头差值

K——安全系数

Kh——抗突涌稳定安全系数

k——渗透系数

M——承压含水层厚度

n——井点数量

P——试验压力

Q——水量

q——单井出水能力

R——影响半径

R＇——回灌影响半径

ri——第i个抽水井至观测孔或计算点的距离

r0——基坑等效半径

s——降水引起的建筑物或地面的固结沉降量

sw——水位降深

4

T——导水系数

t——时间

v——地下水流速

γ——土的天然重度

γw——水的重度

Ψwi——沉降计算经验系数

5

3基本规定

3.0.1地下水控制工程应满足下列要求：

1保护周边环境的安全和正常使用；

2满足工程建设项目地下工程的施工条件；

3最大限度地减少地下水抽排，防止地下水污染。

3.0.2地下水控制方法主要包括帷幕截水、井点降水、集水明排

以及地下水回灌等，应根据工程实际情况综合确定。

3.0.3地下水控制工程包括前期准备、勘察、设计、施工、检测

与监测、运营维护等阶段。

3.0.4地下水控制工程前期准备阶段应搜集下列资料：

1地下水控制范围、深度、起止时间及工程环境保护要求；

2工程周围影响范围内地上及地下的建（构）筑物的平面位

置、层数、高度、结构形式、地基基础形式、埋深及变形观测资

料，地下管线的种类、材质、平面位置、埋设方式、深度以及使

用和保养条件等；

3新建工程基础设计图纸，地下工程及地下管线分布图，场

地地面高程与设计基础底面高程，基坑（槽）、地下工程开挖支

护设计方案；

4场地及邻近区域的气候、水文、水文地质、工程地质勘察

资料，以及地下水控制工程的地区经验；

5地下水控制工程施工的供水、供电、道路、排水及有无障

碍物等现场施工条件。

3.0.5地下水控制工程设计应具备必要的水文地质勘察资料。当

已有水文地质勘察资料不能满足设计要求时，应进行补充勘察；

当水文地质条件复杂时，应进行专门水文地质勘察。

6

3.0.6地下水控制工程设计时，应进行方案和技术经济比选。

3.0.7对重要建（构）筑物和地下管线、市政道路、轨道交通

等公共设施，应根据现行规范和相关规定的要求确定其报警指

标，并在地下水控制工程施工和运营过程中予以监测。

3.0.8地下水控制工程施工前，施工单位应编制施工组织设计

及应急预案。应实地核实工程周边环境条件，特别是周围重要的

建（构）筑物、地下管线的分布状况，其核实结果应经相关方签

字确认。

3.0.9地下水控制工程应采用动态设计、信息化施工。

3.0.10地下水控制工程应根据季节性施工特点，采取必要的防

护措施。

3.0.11地下水控制工程等级应根据场地水文工程地质条件的复

杂程度、对水资源的影响程度以及控制失效破坏后果的严重程度

等因素按表3.0.11划分为一级、二级和三级。

表3.0.11地下水控制工程等级

对水资源影响程度

破坏后地下水位

工程

果的严总出水量水文工程地质条件下降幅度

等级地下水环境

重程度（m3/d）（m）

1）场地水文地质条件复杂，存在

属污染三层及以上含水层，且相互间水

场地，含力联系密切；

水层含有2）黄河冲积平原区：含水层单层

对人体健厚度≥10m，或者承压水头高度

一级很严重康和环境≥10000≥10m；≥12

有危害或3）沿海地区：淤泥、淤泥质土层

潜在危害厚度≥3m；饱和粉细砂厚度≥5m；

的有毒有4）泉域保护敏感区；

害物质5）岩溶水较发育，易引发突水或

地面塌陷等不良现象。

7

续表3.0.11

对水资源影响程度

破坏后地下水位

工程

果的严总出水量水文工程地质条件下降幅度

等级地下水环境

重程度（m3/d）（m）

各含水

层水质差

异较大，3000～

二级严重介于一级和三级之间的6～12

存在Ⅲ类10000

或以下的

地下水

水质均

优于Ⅲ场地水文地质条件简单，为单一含

三级不严重≤3000≤6

类，无不水层

良影响

注：1有特殊要求的，可直接确定为一级；

2从一级开始，符合其中一项的即可定为该级；

3地下水质分类应符合现行国家标准《地下水环境质量标准》GB/T14848的规

定。

3.0.12存在下列情况之一的地下水控制工程应进行专门研究：

1存在富水且强透水的断裂破碎带场地；

2富含岩溶水的岩溶发育场地；

3采用暗挖法施工的市政工程；

4位于地表水体下的地下空间工程；

5降水幅度超过30m的大型工程；

6对水资源及环境保护有特殊要求的工程。

8

4水文地质勘察

4.1一般规定

4.1.1一级及有特殊要求的地下水控制工程应进行专门水文地

质勘察，编制水文地质勘察报告，其它工程可结合岩土工程勘察

进行，其内容应包含在岩土工程勘察报告的水文地质章节中。

4.1.2水文地质勘察，应根据工程特点和具体水文地质环境，

采取水文地质测绘、钻探、水文地质试验、工程物探、室内试验

等多种手段，查明水文地质条件，满足地下水控制工程设计和施

工要求。

4.1.3水文地质勘察工作开始前，应明确勘察任务和要求，搜

集分析已有资料，进行现场踏勘，编写勘察纲要，经审核批准后

方可实施。

4.1.4水文地质勘察的内容和工作量，应根据地下水控制工程

等级确定，宜包括下列内容：

1查明地下水的类型和赋存状态；

2查明主要含水层和隔水层的埋藏条件和分布规律；对裂

隙水应查明裂隙性质、空间分布特征、连通情况等，确定富水

带；

3量测地下水的水位，取水样进行水化学分析。当存在多

层对工程有影响的地下水时，应分层量测水位，分层取样，并查

明各含水层之间、地下水与地表水之间的水力联系和补排关系；

4调查地下水位的季节变化和多年变化；

5调查有无对地下水和地表水的污染源及其污染程度；

6测定岩土的水文地质参数。

9

4.1.5水文地质勘察范围应根据场地范围并结合工程影响范围

综合确定。

4.1.6在膨胀岩土、湿陷性土等特殊岩土地区，应根据工程需

要和具体地质情况，查明地下水对特殊岩土的影响；在岩溶、土

洞、塌陷、滑坡、地面沉降等不良地质作用和地质灾害发育地

区，应根据工程需要和具体地质情况，查明地下水对其的影响。

4.2水文地质测绘

4.2.1水文地质测绘应在搜集和研究已有工程地质、水文地质资

料基础上与工程地质测绘一并或单独进行。

4.2.2水文地质测绘的范围应根据工程特点和水文地质条件确

定，宜涵盖与工程项目有关的一个或多个完整的水文地质单元。

4.2.3水文地质测绘的观测路线，宜按下列要求布置：

1垂直地层走向和主要构造线走向；

2沿地貌变化显著的方向，垂直和平行河谷的方向；

3沿地下水露头多的地带穿越；

4含水层埋藏条件复杂时可沿含水层（带）走向。

4.2.4水文地质观测点，宜布置在水点、构造和岩溶发育带、含

水层与隔水层接触带、不同地貌单元分界处。观测点宜一点多

用。

4.2.5水文地质测绘的内容和方法，应根据任务要求、工程建设

特点和水文地质条件确定。宜包括搜集资料、水点调查等。

4.2.6水文地质测绘时应搜集下列资料：

1气温、降水量、蒸发量及其季节性变化和多年变化；

2工程建设场地及邻近河流、湖泊、海洋的有关水文资料；

3地下水的类型和赋存状态；

4地下水的补给、径流、排泄条件，地表水与地下水的补排

10

关系；

5地下水位及其季节变化和多年变化；

6地下水的水质及其受污染状况；

7地下水与区域地质、地质构造、地貌和人类活动的关系。

4.2.7水点的调查应包括下列主要内容：

1水点的类型、位置和高程；

2水位、出水量、水质及动态变化；

3出水处的层位；

4水点的利用情况和存在的问题；

5必要时选择有代表性的水点，进行取样分析和简易抽水试

验。

4.3水文地质物探

4.3.1水文地质物探采用的方法，应根据勘察阶段、勘察区的水

文地质条件、探测目的、被探测对象的物理特征等确定，并宜采

用多种方法进行综合物探。

4.3.2物探应用的基本条件应符合下列要求：

1探测对象与周围介质应存在明显的物性差异；

2探测对象的厚度、宽度或直径，相对于埋藏深度应具有一

定的规模；

3探测对象的物性差异能在干扰背景中清晰可辨；

4地形影响不应妨碍野外作业和资料解释，或对其影响能利

用现有手段进行地形改正。

4.3.3采用物探方法可探测下列主要内容：

1覆盖层厚度；

2隐伏的地貌和岩性分界线；

3主要含水层埋藏深度和厚度；

11

4岩溶发育情况及岩溶发育带、地下暗河的分布；

5断层破碎带和充水裂隙带的位置与宽度；

6划分不同程度的富水带及贫水区；

7古河道及掩埋冲洪积扇的位置；

8滨海区咸淡水分界线。

4.3.4对工程物探成果应采取钻探等手段进行必要的验证，并

结合地质、水文地质条件及钻探资料进行综合分析，提出具有相

应水文地质解释的物探成果。

4.4水文地质钻探

4.4.1水文地质勘探钻孔应在场地及周边工程影响范围内布

置，并应符合下列规定：

1当工程建设场地位于山间河谷、冲积阶地和冲洪积平原

地区时，勘探线应垂直地下水流向或地貌单元布置；

2在冲洪积扇地区，勘探线应沿扇轴和垂直扇轴（或地下

水流向）布置，当水力坡度较大时，应适当加密；

3滨海沉积区，勘探线应垂直海岸线或垂直地下水流向布

置，查明咸水与淡水的分界面及其交替变化情况；

4场地跨越不同水文地质单元时，每个单元均应布置勘探

孔；

5当场地存在有影响的构造破碎带时，应在构造破碎带的

两侧布置勘探孔；

6场地存在多个含水层时，应分层布置勘探孔和观测孔，

每个含水层勘探孔、抽（注）水试验井、观测孔均不宜少于1

个；

7观测孔宜与抽（注）水试验井垂直地下水流向布置，当

需查明地下水各向异性特征时，宜在试验井地下水流向上游一侧

12

布置观测孔；

8距抽（注）水试验井最近的观测孔应避开三维流的影响，

其距离不宜小于含水层的厚度；最远的观测孔应保证在试验过程

中有一定的水位降深。

4.4.2勘探孔深度应根据场区水文地质条件和地下水控制工程

的需要确定，并应符合下列规定：

1勘探孔应控制工程地下空间揭露的含水层及其隔水底

板，进入其基底或含水层底板厚度不小于降水幅度的1倍；当含

水层底板下存在承压含水层厚度较小时，宜揭穿整个承压含水

层；

2当主要含水层为基岩裂隙含水层时，勘探孔应揭露基岩的

中风化带；

3抽（注）水试验井宜为完整井，且宜进入隔水底板不小于

2m；

4观测孔深度宜与抽水试验井一致。

4.4.3勘探孔径不宜小于75mm；抽水试验井应满足成井和抽水设

备安装要求，井管直径在松散层中不宜小于200mm，在基岩中不

宜小于150mm；水位观测孔应满足止水和水位观测的要求，井管

直径不宜小于50mm。

4.4.4在地下水位以上进行钻进时，应采用干钻，对孔壁易坍塌

的钻孔应采用套管护壁；在地下水位以下进行钻进时，宜以清水

作为循环液，当必须采用泥浆钻进时，应采取有效措施，保证水

位及时恢复和水质不受影响。

4.4.5地下水水位观测应符合下列要求：

1应量测对工程有影响的各含水层的初见水位；

2初见水位和稳定水位可在钻孔、探井或测压管内直接量

测，稳定水位的间隔时间按地层的渗透性确定，对砂土和碎石土

不得少于0.5h，对粉土和粘性土不得少于8h，并宜在勘察结束后

13

统一量测稳定水位。量测读数至厘米，精度不得低于±2cm。稳

定水位的量测应满足表4.4.5规定：

表4.4.5稳定水位的量测要求

地区量测频率稳定水位判定标准

3次所测数值相同或4h内水位变

一般地区每小时测定一次

化不超过2cm，即为稳定水位

需测出两个潮汐日周期（不少25h）如高低水位变幅小于0.5m时，

潮汐影响区

的最高、最低和平均水位资料取高低水位平均值为稳定水位

3测量水位时应同时记录天气情况。当水位变化异常时，

应加密观测并分析原因；

4当存在对工程有影响的多层地下水时，应分层量测地下

水位，并采取止水措施，将被测含水层与其他含水层隔开；

5当地下水与地表水存在水力联系时，应同时观测地下水

位和地表水位；

6潮汐影响区的水位观测应同步记录潮汐水位。

4.5水文地质试验

4.5.1水文地质试验包括室内渗透试验、抽水试验、注水试

验、压水试验等。具体试验项目应根据工程建设需要和勘察区的

水文地质条件、试验目的等因素综合确定。

4.5.2室内渗透试验按现行国家标准《土工试验方法标准》GB

50123有关规定执行；水文地质现场试验应根据附录B的有关规定

进行，水文地质参数计算应符合附录C的相关规定。

14

4.6水文地质勘察文件

4.6.1除一级及有特殊要求的地下水控制工程应编写专门水文

地质勘察文件外，其它工程可包含在岩土工程勘察报告的水文地

质章节中，应包括下列内容：

1根据工程需要叙述气象和水文情况；

2勘察时的地下水位、类型及其动态变化幅度；

3地下水的补给、径流和排泄条件，地表水与地下水的补

排关系，是否存在对地下水和地表水的污染源及其污染程度；

4必要的水文地质试验成果和水文地质参数；

5对多层地下水应分层描述，并描述含水层之间是否存在

水力联系；

6对工程有影响的地表水情况等。

4.6.2专门水文地质勘察文件应包括下列内容：

1工程概况；

2勘察目的、任务要求和依据的技术标准；

3勘察方法和勘察工作布置；

4自然地理及地质概况；

5场地水文地质条件；

6地下水控制设计需要的水文地质参数；

7水文地质勘察评价；

8结论与建议；

9相关图件、计算书及试验成果曲线等。

4.6.3勘察资料整理时，应根据资料类别和用途，合理选用数

理统计方法。当水文地质条件不同时，宜分区进行统计。

15

5截水帷幕

5.1一般规定

5.1.1符合下列条件之一者应设置截水帷幕：

1按照现行有关法律、法规规定，不符合降水条件的；

2降水导致地面附加沉降过大或对周边环境影响严重的；

3地下水中含有影响人体健康和危害环境（或具有潜在危害

风险）的有害物质的；

4有海水入侵或污染淡水资源的。

5.1.2应根据场区的地层结构、岩性分布特点及水文地质特征

等，结合工程实际要求，合理确定截水帷幕构筑工法和布置形

式。

5.1.3截水帷幕可分为竖向落底式截水帷幕、竖向悬挂式截水帷

幕及水平向截水帷幕。

5.1.4截水帷幕宜沿工程周边形成相对连续的闭合体。对于未闭

合的截水帷幕应采取相应的工程措施，确保满足地下水控制工程

设计要求。

5.1.5截水帷幕的深度和厚度应满足抗渗流稳定性和环境保护

的要求。

5.1.6竖向截水帷幕宜采用落底式。当采用悬挂式截水帷幕时应

进行安全、技术、经济对比分析，并通过专门研究论证后实施。

工程需要时，可采用水平向截水帷幕或控制性降压等工程措施。

5.1.7存在影响工程稳定的承压水时，应进行抗突涌稳定性和抗

渗透稳定性验算。

5.1.8截水帷幕所用材料应根据场地地质条件选择，并符合有

16

关标准的要求。严禁使用有毒性的化学浆液材料或在地层中分

（降）解后可能产生有毒物质的浆液材料。

5.1.9截水帷幕墙体的渗透系数不应大于1×10-6cm/s，单轴饱

和抗压强度不应小于1.0MPa。

5.1.10截水帷幕工程宜在现场进行施工工艺性试验，以确定施

工控制参数，保证工程隔水效果；施工过程
