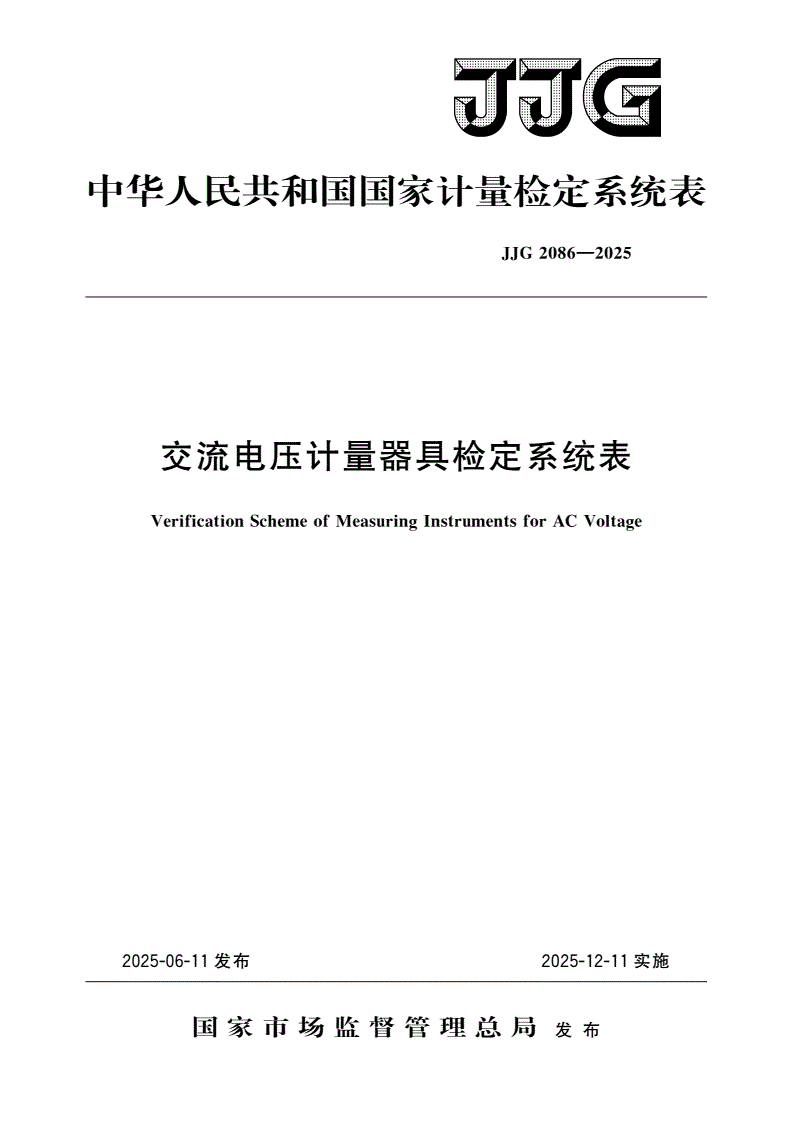

JJG 2086-2025 交流电压计量器具检定系统表

中华人民共和国国家计量检定系统表

JJG2086—2025

交流电压计量器具检定系统表

VerificationSchemeofMeasuringInstrumentsforACVoltage

2025-06-11发布2025-12-11实施

国家市场监督管理总局发布

JJG2086—2025

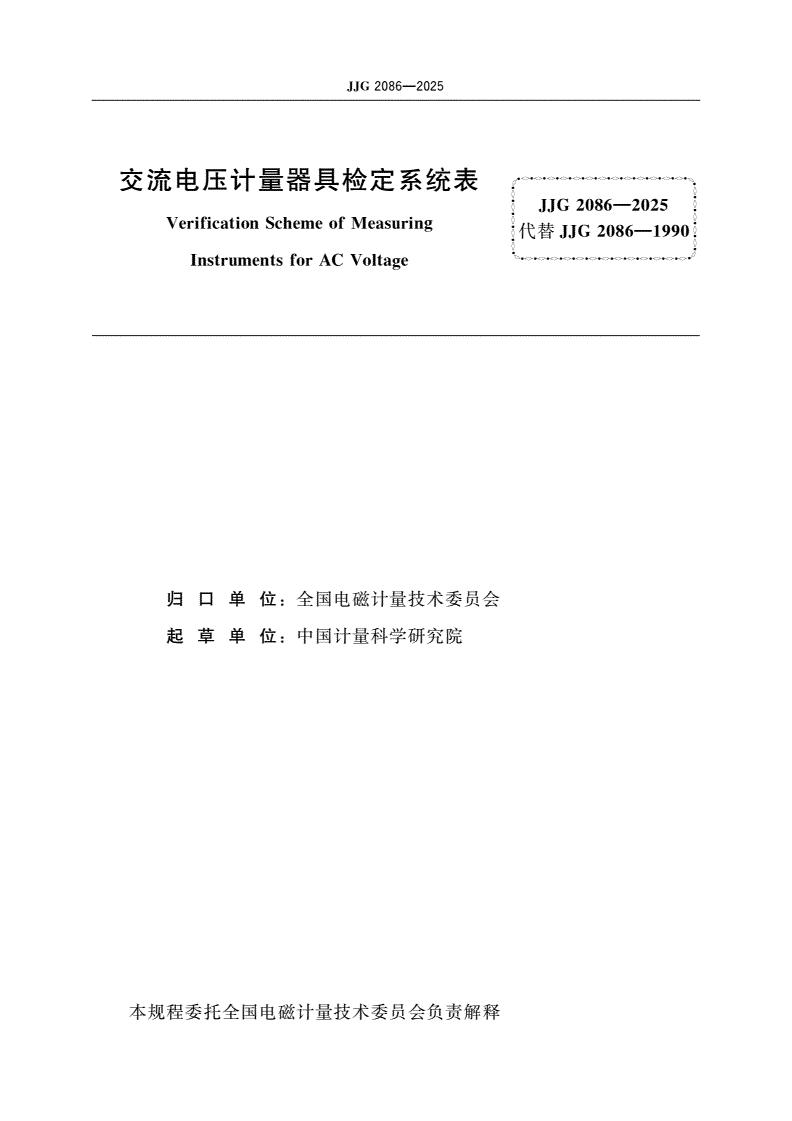

交流电压计量器具检定系统表

JJG2086—2025

VerificationSchemeofMeasuring

代替JJG2086—1990

InstrumentsforACVoltage

归口单位全国电磁计量技术委员会

:

起草单位中国计量科学研究院

:

本规程委托全国电磁计量技术委员会负责解释

JJG2086—2025

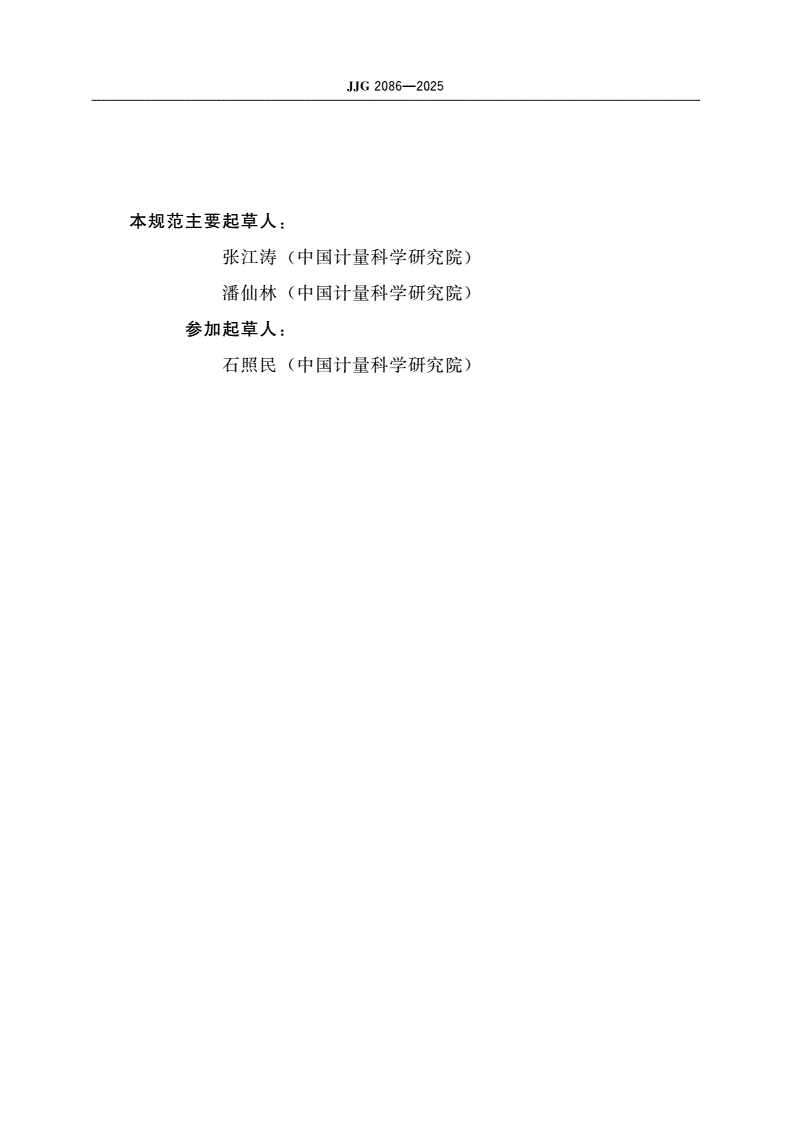

本规范主要起草人

:

张江涛中国计量科学研究院

()

潘仙林中国计量科学研究院

()

参加起草人

:

石照民中国计量科学研究院

()

JJG2086—2025

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

计量基准

2………………(1)

交流电压基准

2.1………………………(1)

计量基准的测量不确定度

2.2…………(1)

传递量值时的测量方法

2.3……………(1)

传递量值时的最佳测量能力

2.4………(1)

计量标准

3………………(1)

计量标准名称和测量范围

3.1…………(1)

交直流电压转换标准

3.2………………(2)

交流标准电压表

3.3……………………(2)

交流标准电压源

3.4……………………(2)

传递量值时的最佳测量能力

3.5………(3)

工作计量器具

4…………(3)

工作计量器具名称和范围

4.1…………(3)

交流电压源

4.2…………(3)

交流电压表

4.3…………(3)

交流电压测量装置和测量仪器

4.4……………………(3)

交流电压计量器具检定系统表框图

5…………………(3)

Ⅰ

JJG2086—2025

引言

本检定系统表依据国家计量检定系统表编写规则进行修订

JJF1104—2003《》。

本检定系统表代替交流电压计量器具检定系统表主要技术变

JJG2086—1990《》,

化如下

:

交流电压计量器具电压范围从扩展至

———0.5V~600V1mV~1kV;

交流电压计量器具频率范围从扩展至

———40Hz~15000Hz10Hz~1MHz;

增加交直流转换法和替代法两种量值传递的测量方法

———;

不确定度表述从k变更为k

———=3=2。

本检定系统表的历次版本发布情况为

:

———JJG2086—1990。

Ⅱ

JJG2086—2025

交流电压计量器具检定系统表

1范围

本检定系统表适用于电压范围为频率范围为交流电

1mV~1kV、10Hz~1MHz

压计量器具的量值传递

。

本检定系统表是由国家交流电压基准装置将交流电压量值通过计量标准向工作计量

器具传递的程序并指明了其不确定度和量值传递方法在开展校准时也可作为量值

,。,

溯源的依据

。

2计量基准

交流电压基准

2.1

国家交流电压基准用于复现我国交流电压单位量值单位为伏特

2.1.1,(V)。

交流电压计量基准装置是国家交流电压量值传递中的基准计量器具用于保存

2.1.2,

和复现我国交流电压基准量值并借助交流电压计量标准器具向工作计量器具传递交流

,

电压量值以保证全国交流电压量值统一

,。

交流电压计量基准装置由多元热电变换器量程扩展电阻交直流转换比较仪

2.1.3、、

和电压比例标准器等组成其中多元热电变换器和量程扩展电阻组合保存和复现我国交

,

流电压在的基准值多元热电变换器和电压比例标准器组合保存和复现

0.5V~1kV,

我国交流电压在的基准值

1mV~0.5V。

交流电压测量范围为频率范围为其中

2.1.41mV~1kV,10Hz~1MHz,100kHz~

范围内电压频率积不大于7

1MHz,2.2×10V·Hz。

计量基准的测量不确定度

2.2

相对扩展不确定度U范围为-6-4k

rel2.0×10~3.3×10(=2)。

传递量值时的测量方法

2.3

交流电压计量基准采用交直流转换法向下级计量标准进行量值传递为保证量值传

,

递的可靠性应考虑计量基准的修正值

,。

传递量值时的最佳测量能力

2.4

交流电压基准装置传递量值时的最佳测量能力U-6k

rel=2.0×10(=2)。

3计量标准

计量标准名称和测量范围

3.1

交流电压计量标准器具包括交直流电压转换标准交流标准电压表和交流标准

3.1.1、

电压源

。

计量标准器具的交流电压范围为频率范围为其

3.1.21mV~1kV,10Hz~1MHz,

中在范围内电压频率积不大于7

100kHz~1MHz,2.2×10V·Hz。

1
