JG/T 48-1999 轮胎式土方机械制动系统的性能要求和试验方法

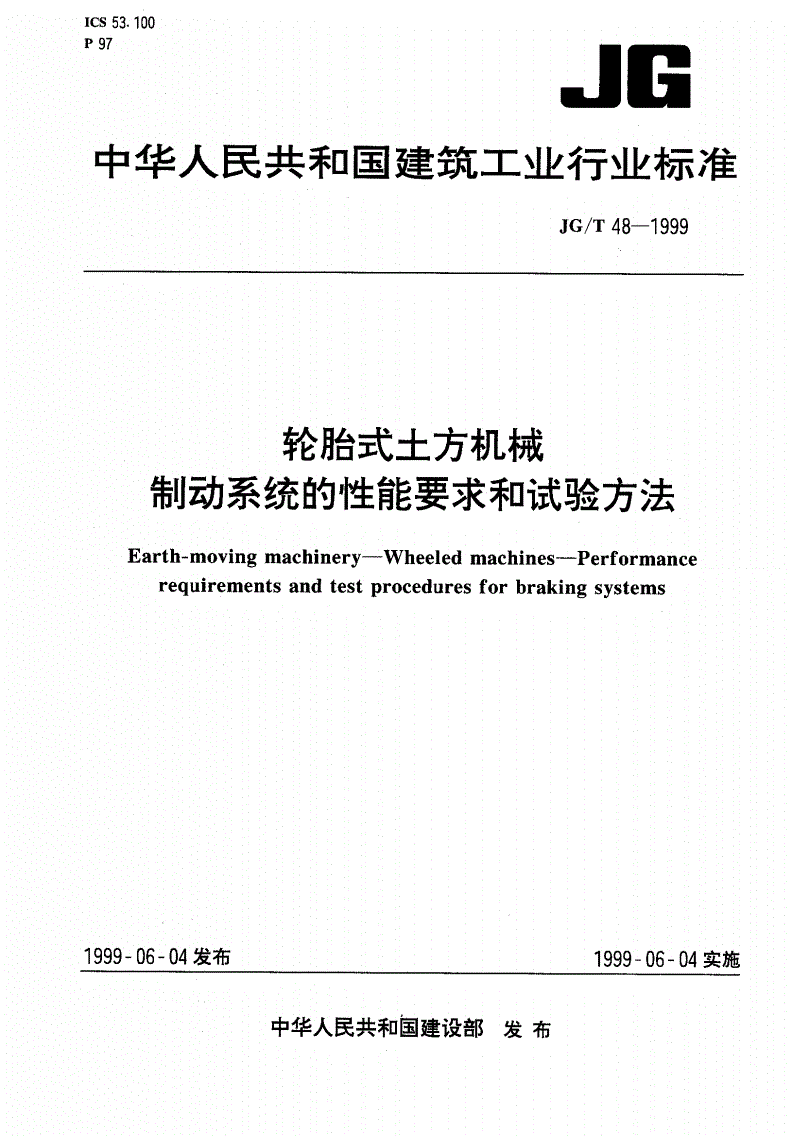

ICsP9153.100J6中华人民共和国建筑工业行业标准

JG/T48-1999

轮胎式土方机械制动系统的性能要求和试验方法

Earth-movingmachinery-Wheeledmachines-Performancerequirementsandtestproceduresforbrakingsystems

1999一06一04发布1999一06一04实施

中华人民共和国建设部发布

JG/T48-1999

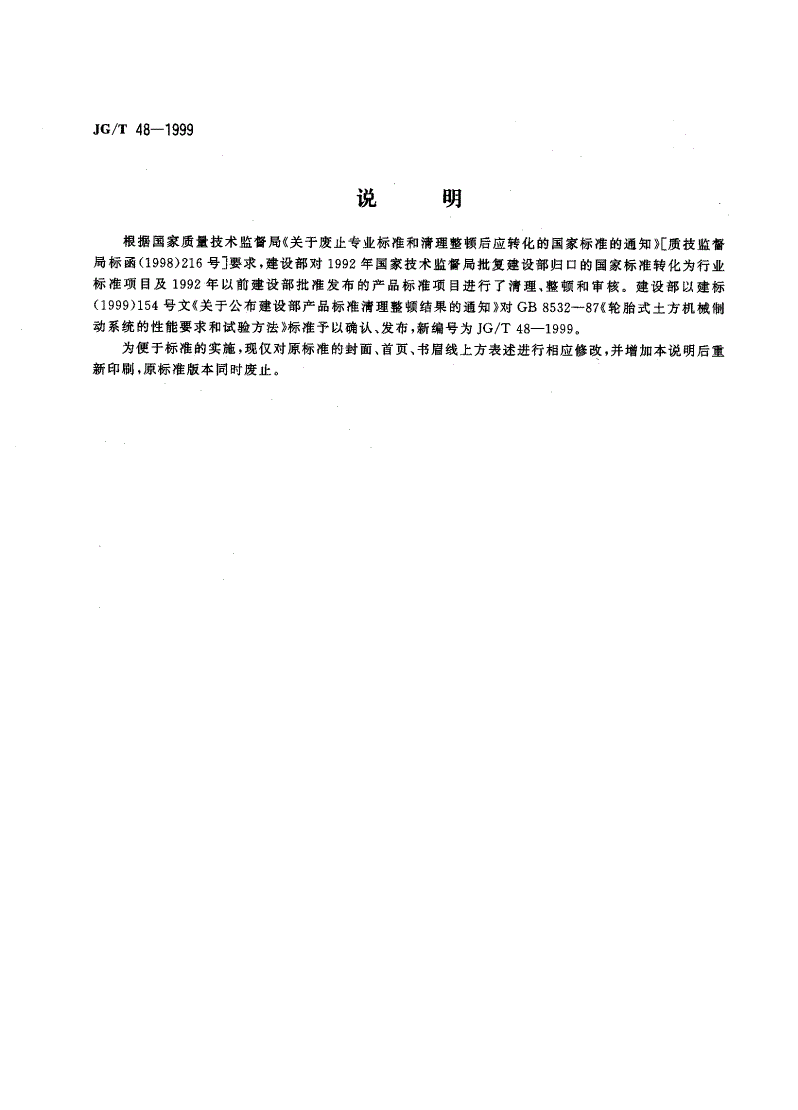

说明

根据国家质量技术监督局(关于废止专业标准和清理整顿后应转化的国家标准的通知)[质技监督局标函(1998)216号」要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标(1999)154号文《关于公布建设部产品标准清理整顿结果的通知》对GB8532-87(轮胎式土方机械制动系统的性能要求和试验方法》标准予以确认、发布，新编号为JG/T48-19990为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进行相应修改，并增加本说明后重新印刷。原标准版本同时废止。

中华人民共和国建筑工业行业标准

轮胎式土方机械制动系统的性能要求和试验方法JG/T48-1999

Earth-movingmachinery-Wheeledmachines-Performancerequirementsandtestproceduresforbrakingsystems

本标准等效采用国际标准ISO3450-1985《轮胎式土方机械制动系统的性能要求和试验方法》。

主题内容和适用范围

本标准规定了制动系统的最低性能要求和试验方法。本标准适用于轮胎式土方机械(简称机械)。

2术语

2.1轮胎式土方机械指在施工场地作业和在公路上行驶的轮胎式机械。如轮胎式装载机、牵引车、平地机、挖掘装载机、铲运机、挖掘机以及自卸车。2-2制动系统使机械制动或保持原地不动的所有零件的总成。该系统由操纵机构，传动机构和制动器所组成。2.2.1行车制动系统使机械停住和保持不动的主要制动系统。2-2.2辅助制动系统当行车制动系统失效时.使机械停住的系统。2.2.3停车制动系统使停住的机械保持不动的系统。2.2.4制动系统的组成2.2.4.1操纵机构由驾驶员直接操作，向制动器施力的机构。2.2.4.2传动机构连接操纵机构与制动器的所有零件。2.2.4.3制动器直接对机械施加阻力.使机械停住的装置。制动器可分为摩擦式制动器，电力制动器和液力制动器。2.2.4.4缓速器通常用于机械下坡时控制其车速的一种能量吸收装置。2.3共用件在两个或两个以上的制动系统中起同样作用的零部件。2.4机械的最大质量

中华人民共和国建设部1999-06-04批准1999-06-04实施

1

ac/T4a-1999

包括驾驶室、机棚、落物保护装置或翻车保护装置及其所有附件，制造厂认可的附加设备，一位质量75kg的驾驶员，燃油箱、润滑系统、液压系统和冷却系统的液体按使用说明书规定加注到上限时的机械质量。2.5制动距离从制动器的操纵机构开始动作到机械完全停住时，机械在试验道路上所驶过的距离。2.6平均负加速度从制动器的操纵机构开始动作的瞬间到机械完全停住时，机械速度的平均变化率，它由下式计算:a=铲/2L··············??(1)式中:a—平均负加速度，m/s?;v—制动初速度，m/3;L-制动距离，m。2.了磨合使机械制动器摩擦表面进行跑合的方法。2.8制动系统压力施加在制动器助力用的储气罐或液压容器中的压力。29试验道路机械进行试验的路面。2.10冷制动器制动器停止使用至少有lh，或者制动盘(或制动鼓)表面温度在小于等于100c时的制动器。

3仪器的精度

测试仪器的精度要求如表1所示。表1仪器的精度要求

侧t的参数仪器精度制动系统压力机械速度机械质量制动距离制动器的操作力坡度

士3.0%士3.0%士2.5%土1.0%士3.0茄士1.0写

4一般要求

4.，机械应装有行车制动系统、辅助制动系统和停车制动系统。4.2共用部件几个制
