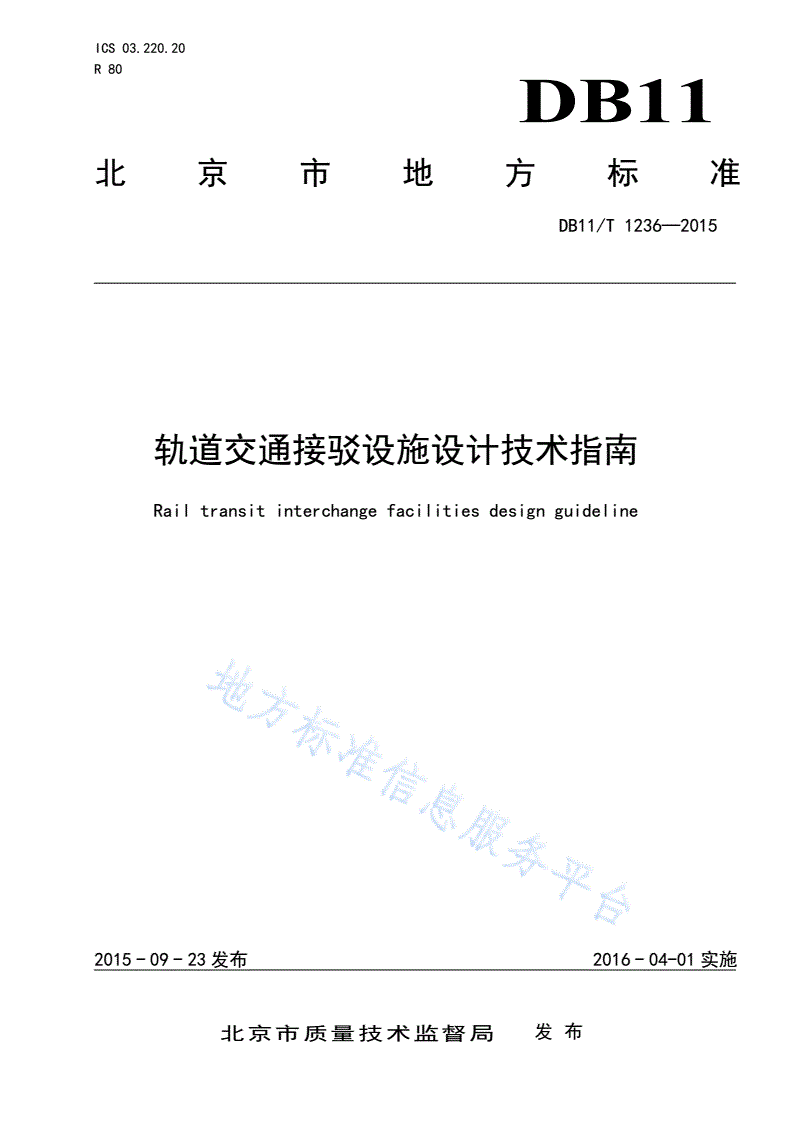

DB11/T 1236-2015 轨道交通接驳设施设计技术指南

ICS03.220.20

R80

DB11

北京市地方标准

DB11/T1236—2015

轨道交通接驳设施设计技术指南

Railtransitinterchangefacilitiesdesignguideline

2015-09-23发布2016-04-01实施

北京市质量技术监督局发布

DB11/T1236-2015

目次

前言.................................................................................II

1范围...............................................................................1

2术语和定义.........................................................................1

3总体设计要求.......................................................................2

3.1一般规定.......................................................................2

3.2设施组成.......................................................................3

3.3设施规模预测...................................................................3

3.4交通组织.......................................................................3

3.5技术路线.......................................................................4

4行人接驳设施.......................................................................4

4.1一般规定.......................................................................4

4.2站前广场.......................................................................4

4.3行人过街设施...................................................................6

5非机动车接驳设施...................................................................6

5.1一般规定.......................................................................6

5.2非机动车停车场.................................................................6

6公交接驳设施.......................................................................8

6.1一般规定.......................................................................8

6.2公交车停靠站...................................................................8

6.3公交场站.......................................................................9

7出租汽车接驳设施..................................................................10

7.1一般规定......................................................................10

7.2出租汽车停靠站................................................................10

7.3出租汽车调度站................................................................11

8小汽车接驳设施....................................................................12

8.1一般规定......................................................................12

8.2小汽车驻车换乘停车场..........................................................12

附录A（规范性附录）轨道交通接驳设施方案设计编制要求...............................15

附录B（资料性附录）非机动车接驳设施需求预测方法...................................17

附录C（资料性附录）非机动车车辆停放形式及停车场设计标准...........................19

附录D（资料性附录）港湾式公交停靠站型式...........................................20

附录E（资料性附录）小汽车驻车换乘停车场车辆停放方式...............................21

参考文献.............................................................................23

I

DB11/T1236-2015

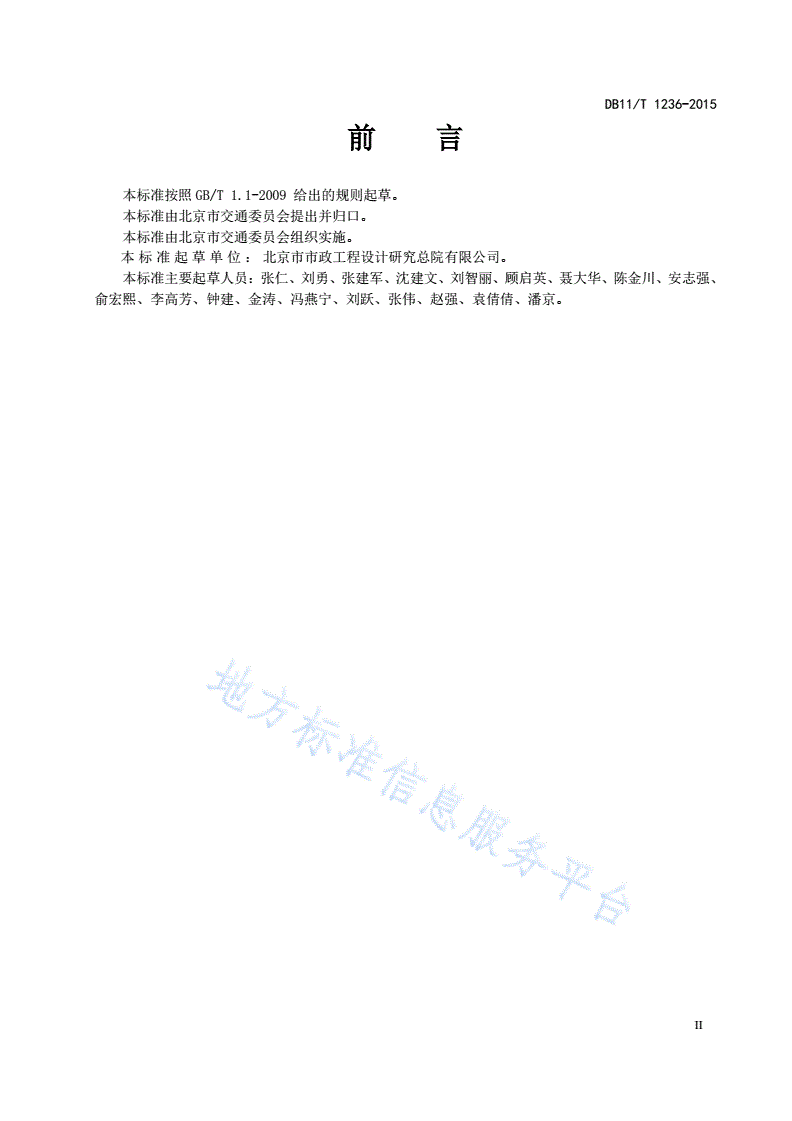

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由北京市交通委员会提出并归口。

本标准由北京市交通委员会组织实施。

本标准起草单位：北京市市政工程设计研究总院有限公司。

本标准主要起草人员：张仁、刘勇、张建军、沈建文、刘智丽、顾启英、聂大华、陈金川、安志强、

俞宏熙、李高芳、钟建、金涛、冯燕宁、刘跃、张伟、赵强、袁倩倩、潘京。

II

DB11/T1236-2015

轨道交通接驳设施设计技术指南

1范围

本标准规定了轨道交通接驳设施设计的总体设计要求以及行人接驳设施、非机动车接驳设施、公交

接驳设施、出租汽车接驳设施、小汽车接驳设施的具体设计要求。

本标准适用于轨道交通接驳新建、改建工程的设计阶段，规划阶段可参考使用。

2术语和定义

下列术语和定义适用于本文件。

2.1

轨道交通接驳设施railtransitinterchangefacilities

为轨道交通乘客与其他交通方式进行转换所设置的交通设施。

2.2

行人接驳设施pedestrianfacilities

为轨道交通乘客提供集散空间及路径的交通设施。

2.3

站前广场stationsquare

为轨道交通乘客提供集散及公共服务功能的场所。

2.4

非机动车停车场non-automobileparkinglot

为轨道交通乘客提供驻车换乘功能的非机动车停放场所。

2.5

港湾式公交车停靠站busbay

公交运营车辆停靠时不占用正常行车道的公交车停靠站。

2.6

直线式公交车停靠站curbsidebusstop

公交运营车辆直接停靠在外侧行车道上的公交车停靠站。

2.7

港湾式出租汽车停靠站taxibay

1

DB11/T1236-2015

出租运营车辆停靠时不占用正常行车道的出租汽车站。

2.8

直线式出租汽车停靠站curbsidetaxistop

出租运营车辆直接停靠在外侧行车道上的出租汽车站。

2.9

出租汽车调度站taxidispatchingstation

设立在轨道交通车站周边的，具备调度管理功能的出租汽车站。

2.10

小汽车驻车换乘停车场park&ride(P+R)parkinglot

为轨道交通乘客提供驻车换乘功能的机动车停放场所。

2.11

绿化停车场greenparkinglot

栽植乔木为主，乔木株间距不大于6m×6m，种植数量一般不少于4行×4列，可计算为绿化用地面积

的停车场。

2.12

公共服务信息指示牌publicinformationsign

为轨道交通乘客服务,设置在交通接驳设施场地内的标志牌。

注：版面内容一般包括乘客所处的方位、轨道交通车站出入口位置、各项轨道交通接驳设施平面位置、周边重要建

筑物位置、场站收费标准及其他相关规定等。

3总体设计要求

3.1一般规定

3.1.1总体设计应包括以下内容：

——设计原则及技术路线；

——交通接驳设施规模、服务等级；

——交通组织设计。

3.1.2轨道交通接驳设施宜按照行人、非机动车、公交车、出租汽车、小汽车的优先顺序进行设计。

3.1.3轨道交通接驳设计应与城市交通发展政策以及城市用地规划相协调。

3.1.4轨道交通接驳设施设计应按照安全、环保、节能、节地、经济合理的原则进行设计。

3.1.5轨道交通接驳设施应具备必要的市政接入条件。

3.1.6轨道交通接驳设施应设置无障碍设施，并符合相关规范要求。

3.1.7轨道交通接驳设施应与市政道路设施相连接，或预留与规划市政道路设施衔接的条件。

2

DB11/T1236-2015

3.2设施组成

轨道交通接驳设施组成及内容如表1所示。

表1交通接驳设施组成

交通接驳设施交通接驳设施内容设置要求

站前广场应设置

行人接驳设施

行人过街设施应设置

非机动车接驳设施非机动车停车场应设置

公交车停靠站应设置

公交接驳设施结合需求及规划用地

公交场站

条件设置

出租汽车停靠站应设置

出租汽车接驳设施结合需求及规划用地

出租汽车调度站

条件设置

结合需求及规划用地

小汽车接驳设施小汽车驻车换乘停车场

条件设置

3.3设施规模预测

3.3.1轨道交通接驳设施的规模应根据交通接驳需求预测确定。

3.3.2轨道交通接驳设施需求预测应采用定性、定量相结合的方法进行预测，具体要求如下：

——定性分析应综合考虑城市总体规划、城市综合交通规划、城市轨道交通建设规划、城市公共交

通线网规划、城市轨道交通沿线土地利用现况与规划、城市交通政策等各项影响因素，并为

远期发展预留条件；

——定量分析应以各预测目标年限全市域（或中心城）范围的居民总体出行特征为基础，以各预测

目标年限的全线客流、车站客流、分段客流、换乘客流、超常客流、全日和高峰小时各车站

出入口分方向客流量等轨道交通线路客流预测结果为依据进行预测。

3.4交通组织

3.4.1应保证轨道交通接驳设施与外部各类交通的流线顺畅。

3.4.2应减少各类轨道交通接驳设施之间的交通流线交叉干扰。

3.4.3应保证各类轨道交通接驳设施内部的交通流线连续、合理、便捷。

3.4.4应合理设置交通标志标线，对行人和车辆进行有序引导。

3

DB11/T1236-2015

3.5技术路线

轨道交通接驳设施设计应与轨道交通设计阶段相对应，两者应密切配合，技术路线如图1所示。轨

道交通接驳设施工程方案设计编制要求见附录A。

轨道交通设计轨道交通接驳设施设计

l依据沿线用地规划以及轨道交通线网规划

等资料，预留交通接驳设施用地；

提供资料l结合轨道线路功能定位以及相关规划统筹

l确定轨道线路走向；分析确定公交场站、小汽车驻车换乘停车

规划阶段

l落实轨道沿线用地规划。场等大型接驳设施的必要性及规划选址；

反馈研究意见，在

规划层面预留用l结合用地规划、出行方式调查等相关资料，

地条件对各项交通出行方式比例划分以及设施规

模提出规划意见。

l确定轨道线位及车站站位提供资料l确定车站服务等级；

可研阶段l完成全线进出站及换乘客l进行交通接驳设施规模预测。

流预测依据规模预测结

果，提出接驳设施

用地要求

提供资料，配合

l确定轨道线位及车站站位交通接驳专业意l依据车站总平面设计、各站口分向客流预

l确定车站总平面设计见进行方案调整测等相关资料，进一步核实交通接驳设施

初设阶段l稳定各站口分向客流预测规模；

l预留交通接驳设施水电容落实方案的可行性l提出交通接驳设施所需水电容量需求；

及合理性

量l确定交通接驳设施设计方案。

提供资料

施工图阶段l完成轨道交通施工图设计l完成交通接驳设施施工图设计。

与轨道交通车

站设计配合

图1技术路线

4行人接驳设施

4.1一般规定

4.1.1行人接驳设施设置应安全、连续、舒适，同时满足消防安全要求。

4.1.2行人接驳设施应保障行人通行基本要求，任何其他设施不应侵占行人通行空间。

4.1.3行人接驳设施应结合轨道交通车站的位置、相邻道路等级、客流量大小、周边建筑性质与规模

等因素进行合理布设，并设置必要的交通安全设施。

4.2站前广场

4.2.1平面、竖向

4

DB11/T1236-2015

4.2.1.1站前广场应紧邻轨道交通车站出入口布设，面积应根据客流预测确定，不宜小于50m2。

4.2.1.2站前广场设计应满足消防安全要求。

4.2.1.3站前广场设计时应与其他交通接驳设施、人行步道、周边建筑相接，当无法直接衔接时应设

置人行步道，人行步道通行宽度应大于3m，并满足儿童车、轮椅及残疾人的使用要求。

4.2.1.4站前广场竖向设计应综合考虑周边地形、轨道交通车站出入口、相邻建筑物及道路、河道、

市政设施等相关标高以及排水要求等因素。

4.2.1.5站前广场竖向设计坡度宜为0.3％～2.0％，与相邻区域有高差时，应设置坡道或阶梯，并设

置护栏等安全防护设施。

4.2.2铺装、结构

4.2.2.1站前广场铺装应结合区域环境特点进行选择，按照平顺、耐久、防滑、美观、经济、环保的

原则进行设计。

4.2.2.2站前广场的铺装材料应满足强度、稳定性、和耐久性的要求。

4.2.2.3站前广场的结构设计形式应根据荷载、筑路材料、路基土种类、水文情况以及当地经验等因

素确定。

4.2.2.4站前广场的结构一般由面层、基层组成。面层材料应防滑透水，基层材料的选择应遵循因地

制宜的原则，选择水泥稳定类或级配碎石等材料作为基层材料。

4.2.3绿化

4.2.3.1站前广场绿化应结合环境及竖向特点设置，并协调好交通与绿化的关系。

4.2.3.2站前广场树种选择应适应当地土壤与环境条件，因地制宜选择树种。

4
