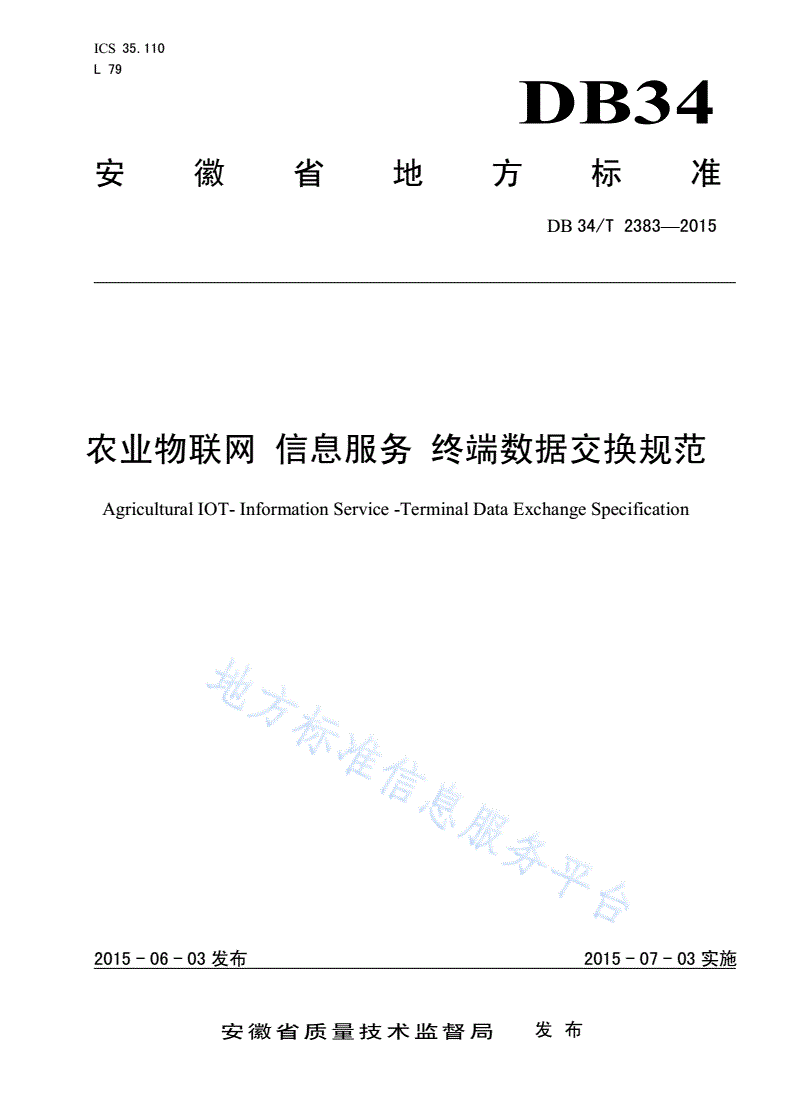

ICS35.110

L79

DB34

安徽省地方标准

DB34/T2383—2015

农业物联网信息服务终端数据交换规范

AgriculturalIOT-InformationService-TerminalDataExchangeSpecification

文稿版次选择

2015-06-03发布2015-07-03实施

安徽省质量技术监督局发布

DB34/T2383—2015

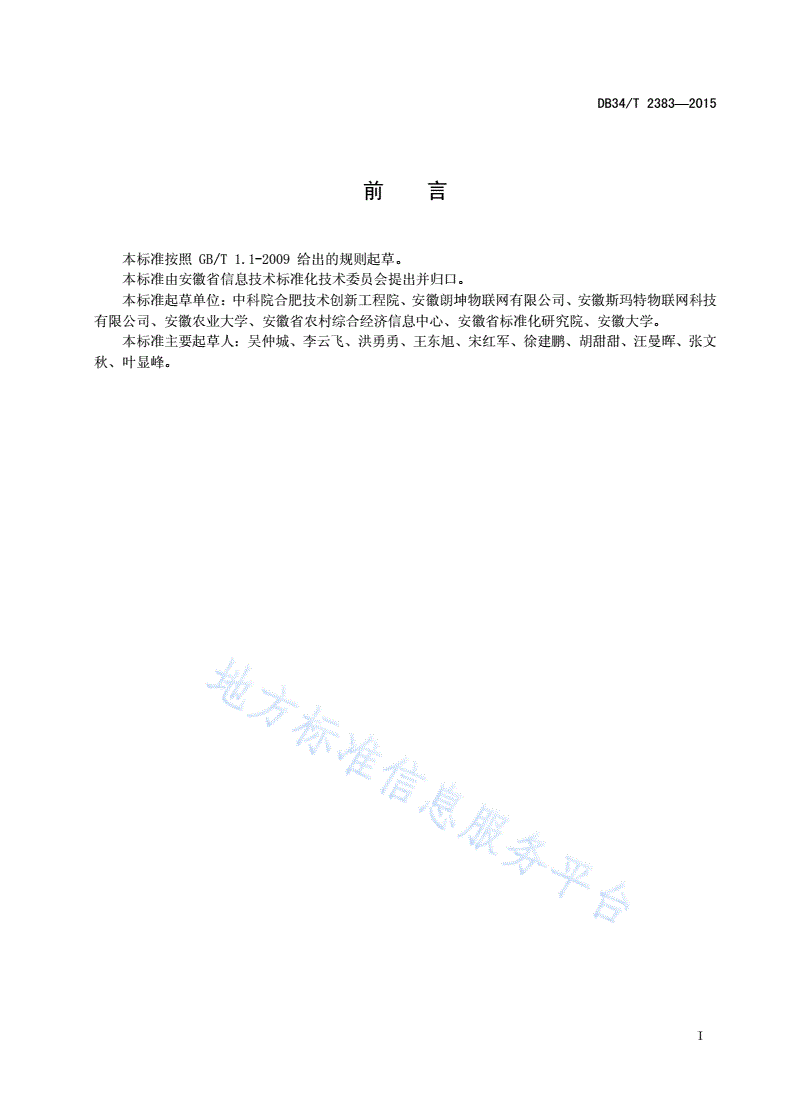

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省信息技术标准化技术委员会提出并归口。

本标准起草单位：中科院合肥技术创新工程院、安徽朗坤物联网有限公司、安徽斯玛特物联网科技

有限公司、安徽农业大学、安徽省农村综合经济信息中心、安徽省标准化研究院、安徽大学。

本标准主要起草人：吴仲城、李云飞、洪勇勇、王东旭、宋红军、徐建鹏、胡甜甜、汪曼晖、张文

秋、叶显峰。

I

DB34/T2383—2015

农业物联网信息服务终端数据交换规范

1范围

本标准规定了农业物联网用终端的交互模式和数据报文格式。

本标准适用于农业物联网用终端的生产、测试、以及系统集成与应用。

本标准不对承载数据交换的实际通信接口、总线或网络进行规范。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB3100-1993国际单位制及其应用

GB/T17966-2000微处理器系统的二进制浮点运算

GB/T30269.701-2014信息技术传感器网络第701部分:传感器接口:信号接口

3术语和定义

下列术语和定义适用于本文件。

3.1

终端terminal

在农业物联网中，能够进行数据采集，并具有数据处理、远程通信以及控制管理的功能单元。

3.2

交互对象interactiveobject

在农业物联网中，与终端进行通信并实现数据交换的实体，包括终端或其他设备和系统。

3.3

交互模式interactivemodel

在农业物联网中，终端与交互对象之间的数据交互方式和状态。

3.4

数据报文格式datapackageformat

在农业物联网中，终端与交互对象之间进行交换的数据报文内容组织格式。

3.5

1

DB34/T2383—2015

主站masterstation

在农业物联网中，具有选择从站并与从站进行信息交换功能的实体，包括终端或其他设备和系统。

3.6

从站slavestation

在农业物联网中，预期从主站接收信息并与主站进行信息交换的实体，包括终端或其他设备和系统。

4缩略语

下列缩略语适用于本文件。

CC：命令代码(CommandCode)

CRC：循环冗余校验(CyclicRedundancyCheck)

CSMA：载波侦听多点接入(CarrierSenseMultipleAccess)

DID：数据标识(DataIDentifier)

EC：错误代码(ErrorCode)

WIFI：无线高保真(WIrelessFIdelity)

5数据类型定义

Bool8——8位布尔型

Byte——8位位组

Uint8——8位无符号整型

Int8——8位有符号整型

Uint16——16位无符号整型

Int16——16位有符号整型

Uint32——32位无符号整型

Int32——32位有符号整型

Float32——32位IEEE754浮点型

Double64——64位IEEE754浮点型

字节——八位位组

数组——相同数据类型的元素按一定顺序连续排列的集合

结构体——具有相同或不同类型的数据构成的集合

6总则

本标准包括交互模式和数据报文格式两个方面内容，其中交互模式规定了终端与交互对象之间的交

互方式，以及在不同交互方式下所对应的交互场景、内容和流程；数据报文格式则针对不同交互模式中

的各种类型交互信息的数据报文内容组织格式进行了详细规范。

7交互模式

7.1交互方式

2

DB34/T2383—2015

7.1.1交互方式类型

终端应同时支持主动推送和被动应答两种交互方式。

7.1.2主动推送方式

在主动推送交互方式下，终端自发地向交互对象发送信息，并接收交互对象的确认信息。终端在以

下情况应采取主动推送方式与交互对象进行信息交互：

——终端自身出现异常状况，如供电电压过低；

——设置的事件触发条件已满足，如采集的数据超过报警值；

——定时发送信息。

7.1.3被动应答方式

在被动应答交互方式下，终端是从站，交互对象相当于主站，终端等待接收交互对象发送信息查询

或配置命令并进行应答。

7.2交互状态

在交互过程中，终端具有5种状态：待注册、等待命令、被动应答、主动推送和推送确认，其中

等待命令状态是常态，其他状态均为暂态。

7.3交互流程

图1给出终端交互状态及流程。终端上电后即发送注册包，此时终端进入待注册状态。终端收到注

册确认包后完成注册，终端进入等待命令状态。若终端接收到命令，则转为被动应答状态；完成应答后

返回到等待命令状态。终端在等待命令过程中，若有7.1.2小节中所规定的任何触发事件发生，则进

入主动推送状态，完成信息主动推送并得到确认之后返回到等待命令状态。

上电发送注册包

待注册被动应答

确认超时完成注册获取命令

重发注册包

完成应答

等待命令

事件触发获得确认

确认超时

主动推送推送确认

完成推送

图1终端交互流程状态图

8数据报文格式

8.1报文组成

3

DB34/T2383—2015

终端与交互对象之间通信的数据报文组成如表1所示。

表1数据报文组成格式

前导符目的地址源地址命令字数据区长度数据检验码

关于表1中各个字段的解释如表2所示。

表2报文格式说明

字段项字节数描述

前导符1用来指明地址长度和检验方式，具体格式应符合8.2小节规定。

长度NAD由前导符决定，高位字节在前，低位字节在后，所有字节为0x00为通

目的地址NAD

配地址，所有字节为0xFF为广播地址。

源地址NAS应与‘目的地址’结构一致。

命令字1命令字格式应符合8.3小节内容的规定。

数据区长度1数据区的长度。

数据ND数据最大长度为248个字节，相关内容应符合8.4章节的规定。

除去本字段之外所有数据的校验码，高位字节在前，低位字节在后。校验方法

检验码NC

和校验码长度由前导符决定，校验算法的实现应符合附录C的规定。

8.2前导符格式

数据报文中前导符的组成格式如表3所示。

表3前导符组成格式

B7B6B5B4B3B2B1B0

保留校验指示码地址长度码

表3中各个组成部分的说明如下：

——B7～B5保留，须填充0；

——B4～B3为校验指示码，取值如下：

00：CRC16，算法由附录C规定；

01：CRC32，算法由附录C规定；

10：保留；

11：自定义。

——B2～B0为地址长度码，取值与地址长度计算如下：

000：地址长度为0；

001～100：地址长度为21～24，即2～16个字节；

101～111：保留。

8.3命令字格式

数据报文中命令字的格式如表4所示。

4

DB34/T2383—2015

表4命令字格式

B7B6B5B4B3B2B1B0

传送方向后续帧标志保留控制码

表4中各个组成部分的说明如下：

——B7（传送方向）：0-交互对象发送、终端接收，1-终端发送、交互对象接收；

——B6（后续帧标志）：0-无后续数据帧，1-有后续数据帧；

——B5～B4保留，须填充0；

——B3～B0为控制码，其编码格式表5所示。

表5控制码编码表

控制码描述

0000终端注册

0001读取数据

0010读取后续数据

0011读取通道传感数据

0100读取后续通道传感数据

0101～0111保留

1000定时推送通道传感数据

1001配置数据

1010配置后续数据

1011～1100保留

1101数据超限报警

1110异常信息推送

1111被动应答出错

8.4数据报文详解

8.4.1终端注册

终端上电后应主动发送注册数据包，并接收发自于具有网络管理功能的交互对象的注册确认数据

包。

终端发送注册数据报文格式如表6所示。

表6终端注册数据报文格式

PQA’1…A’pA1…Ap0x800x00C1…Cq

表6中各个组成部分的说明如下：

——PQ为前导符；

——A’1…A’p为广播地址0xFF…0xFF；

——A1…Ap为终端地址；

——C1…Cq为校验码。

5

DB34/T2383—2015

终端接收注册确认数据报文格式如表7所示。

表7终端接收注册确认数据报文格式

PQA1…ApA’1…A’p0x000x00C1…Cq

表7中各个组成部分的说明如下：

——PQ为前导符；

——A1…Ap为终端地址；

——A’1…A’p为具有网络管理功能的交互对象地址；

——C1…Cq为校验码。

8.4.2读取数据

此命令根据数据标识（DID）来读取数据，既可用于读取传感数据，也可用于获取终端的设备参数

和业务参数等信息。

交互对象发送读取数据命令的数据报文格式如表8所示。

表8读取数据命令报文格式

PQA1…ApA’1…A’p0x01m

DID1…DIDmC1…Cq

表8中各个组成部分的说明如下：

——PQ为前导符；

——A1…Ap为终端地址；

——A’1…A’p为交互对象地址；

——数据区长度为m，其值为读取数据的DID数目；

——DID1～DIDm为数据标识，取值应符合附录A规定；

——C1…Cq为校验码。

终端响应读取数据命令的数据报文格式如表9所示。

表9终端响应读取数据命令报文格式

PQA’1…A’pA1...Ap0x81/0xC1m0+N1+…+Nm0DID1D11

...D1N1...DIDm0Dm01...Dm0Nm0C1...Cq

表9中各个组成部分的说明如下：

——PQ为前导符；

——A’1…A’p为交互对象地址；

——A1…Ap为终端地址；

——命令字：0x81-无后续数据帧，0xC1-有后续数据帧；

——数据区长度为m0+N1+…+Nm0，其中m0为本次发送的DID数目，N1～Nm0为数据标识DID1～

DIDm0所对应数据类型的字节大小，取值应符合附录A的规定；

——DID1～DIDm0与接收的命令数据报文中的数据标识相同；

6
