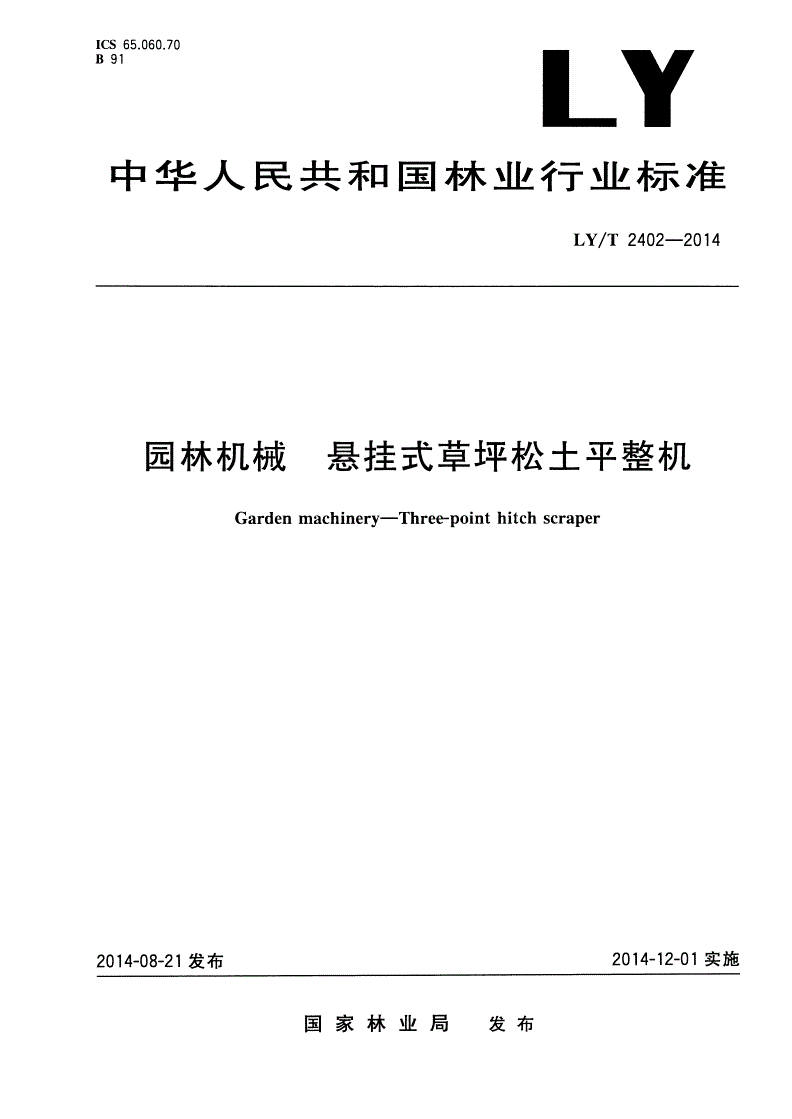

LY/T 2402-2014 园林机械 悬挂式草坪松土平整机

ICS65.060.70

B91

中华人民共和国林业行业标准

/—

LYT24022014

园林机械悬挂式草坪松土平整机

—

GardenmachinerThree-ointhitchscraer

ypp

ㅤㅤㅤㅤ

2014-08-21发布2014-12-01实施

国家林业局发布

/—

LYT24022014

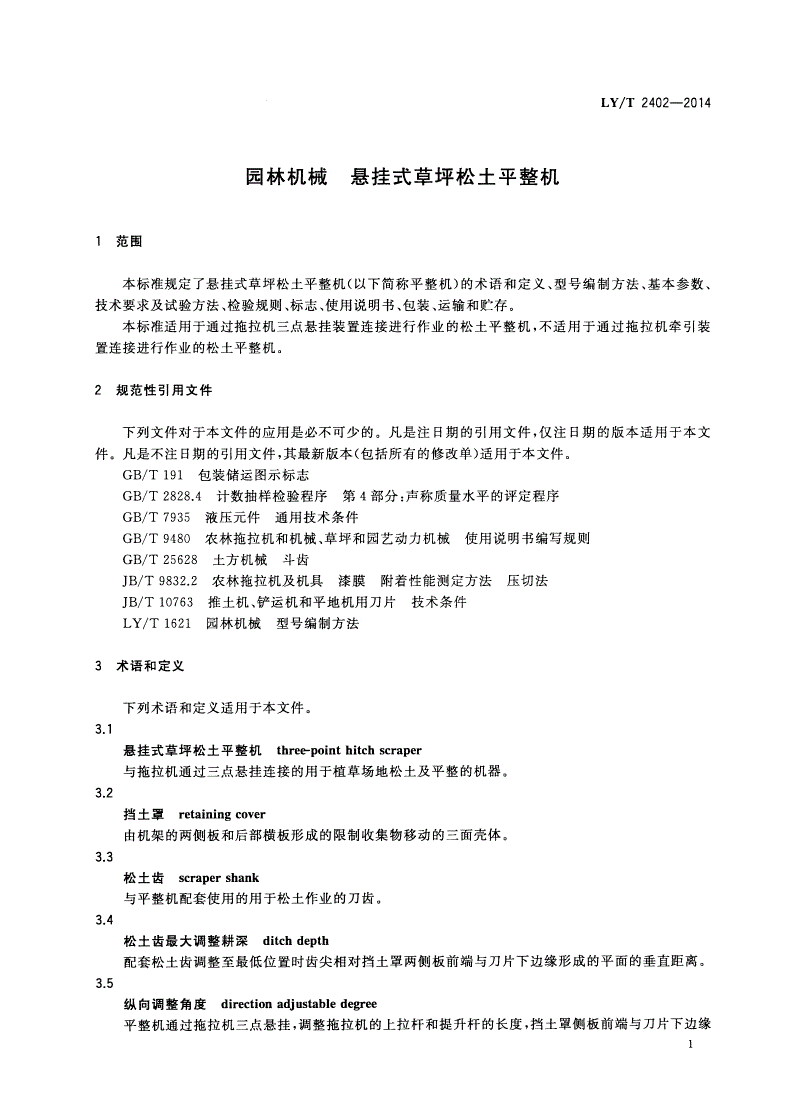

园林机械悬挂式草坪松土平整机

1范围

()、、、

本标准规定了悬挂式草坪松土平整机以下简称平整机的术语和定义型号编制方法基本参数

、、、、、。

技术要求及试验方法检验规则标志使用说明书包装运输和贮存

,

本标准适用于通过拖拉机三点悬挂装置连接进行作业的松土平整机不适用于通过拖拉机牵引装

置连接进行作业的松土平整机。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/:

计数抽样检验程序第部分声称质量水平的评定程序

GBT2828.44

/液压元件通用技术条件

GBT7935

/、

农林拖拉机和机械草坪和园艺动力机械使用说明书编写规则

GBT9480

/土方机械斗齿

GBT25628

/ㅤㅤㅤㅤ

农林拖拉机及机具漆膜附着性能测定方法压切法

JBT9832.2

/、

推土机铲运机和平地机用刀片技术条件

JBT10763

/园林机械型号编制方法

LYT1621

3术语和定义

下列术语和定义适用于本文件。

3.1

悬挂式草坪松土平整机three-ointhitchscraer

pp

与拖拉机通过三点悬挂连接的用于植草场地松土及平整的机器。

3.2

挡土罩retainincover

g

由机架的两侧板和后部横板形成的限制收集物移动的三面壳体。

3.3

松土齿scraershank

p

与平整机配套使用的用于松土作业的刀齿。

3.4

松土齿最大调整耕深ditchdeth

p

配套松土齿调整至最低位置时齿尖相对挡土罩两侧板前端与刀片下边缘形成的平面的垂直距离。

3.5

纵向调整角度directionadustablederee

jg

,,

平整机通过拖拉机三点悬挂调整拖拉机的上拉杆和提升杆的长度挡土罩侧板前端与刀片下边缘

1

/—

LYT24022014

形成的平面与主机行走轮所在地面形成的角度。

3.6

横向调整角度transverseadustablederee

jg

,,

平整机通过拖拉机三点悬挂调整拖拉机的左右两侧提升杆的长度刀片下边缘与主机行走轮所在

地面形成的角度。

3.7

工作幅宽scraerwidth

p

平整机挡土罩的内侧宽度。

4型号编制方法

/,。

4.1型号编制方法按LYT1621的规定并增加设计代号

。:

4.2平整机以工作幅宽为主参数型号编制方法如下

TDX□□□

-

变型代号:,,……

ABC

设计代号:,,……

010203

:()/

主参数工作幅宽单位为毫米的110

:

特征代号悬挂式

:

组别代号整地

:

类别代号其他

ㅤㅤㅤㅤ

型号编制示例:表示首次设计的工作幅宽为的悬挂式草坪松土平整机。

TDX210-01A2100mm

5基本参数

平整机的基本参数包括:

)工作幅宽,;

amm

b)挡土罩高度,;

mm

)挡土罩深度,;

cmm

)松土齿齿数;

d

)松土齿最大调整耕深,;

emm

)纵向最大调整角度,();

f°

)横向最大调整角度,();

g°

)(),;

外形尺寸长宽高

h××mm

)整机净质量,。

ikg

6技术要求及试验方法

6.1一般要求

平整机应能在温度为,。

6.1.1-5℃~40℃相对湿度不大于80%的自然环境条件下正常工作

6.1.2场地条件如下:

)、、;

a经大型挖掘机推土机装载机等设备粗造型后的植草场地

2

/—

LYT24022014

)场地表面无超过的石头或碎石;

b25mm×25mm

)土壤含水量不大于;

c15%

)地面坡度不大于牵引设备允许的坡度。

d

配套拖拉机的动力应符合表中的规定:

6.1.31

表1平整机系列规格型号与配套动力

工作幅宽推荐动力

mmkW

1200≤18

1800≤25

2100≤30

2400
