JJF 1477-2014 轮胎花纹深度尺校准规范

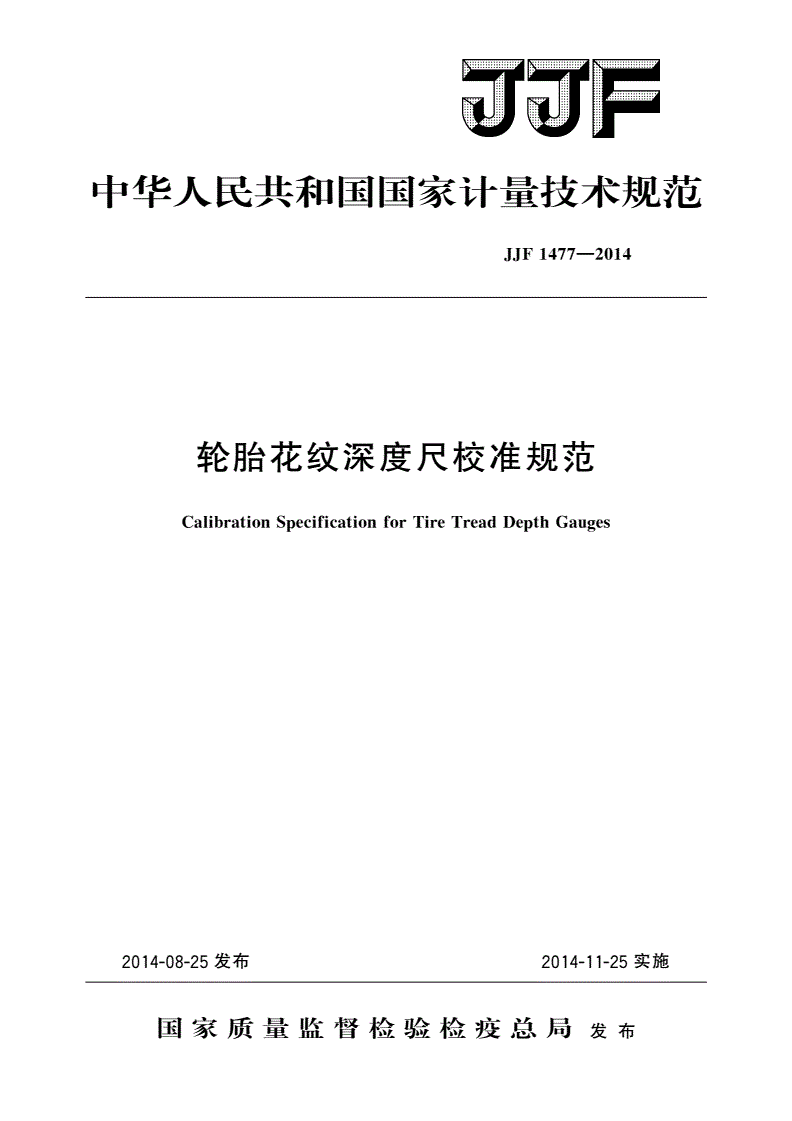

中华人民共和国国家计量技术规范

JJF1477—2014

轮胎花纹深度尺校准规范

CalibrationSpecificationforTireTreadDepthGauges

2014-08-25发布2014-11-25实施

国家质量监督检验检疫总局发布

JJF1477—2014

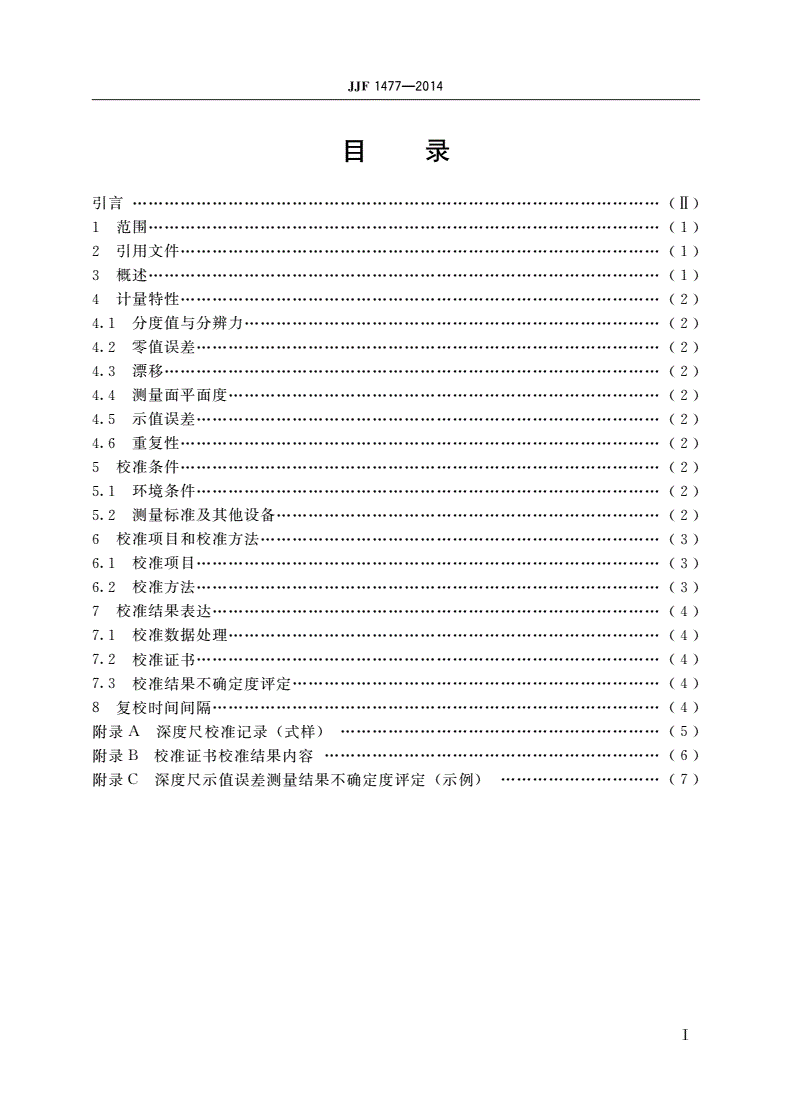

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

概述

3……………………(1)

计量特性

4………………(2)

分度值与分辨力

4.1……………………(2)

零值误差

4.2……………(2)

漂移

4.3…………………(2)

测量面平面度

4.4………………………(2)

示值误差

4.5……………(2)

重复性

4.6………………(2)

校准条件

5………………(2)

环境条件

5.1……………(2)

测量标准及其他设备

5.2………………(2)

校准项目和校准方法

6…………………(3)

校准项目

6.1……………(3)

校准方法

6.2……………(3)

校准结果表达

7…………(4)

校准数据处理

7.1………………………(4)

校准证书

7.2……………(4)

校准结果不确定度评定

7.3……………(4)

复校时间间隔

8…………(4)

附录深度尺校准记录式样

A()……………………(5)

附录校准证书校准结果内容

B………(6)

附录深度尺示值误差测量结果不确定度评定示例

C()…………(7)

Ⅰ

JJF1477—2014

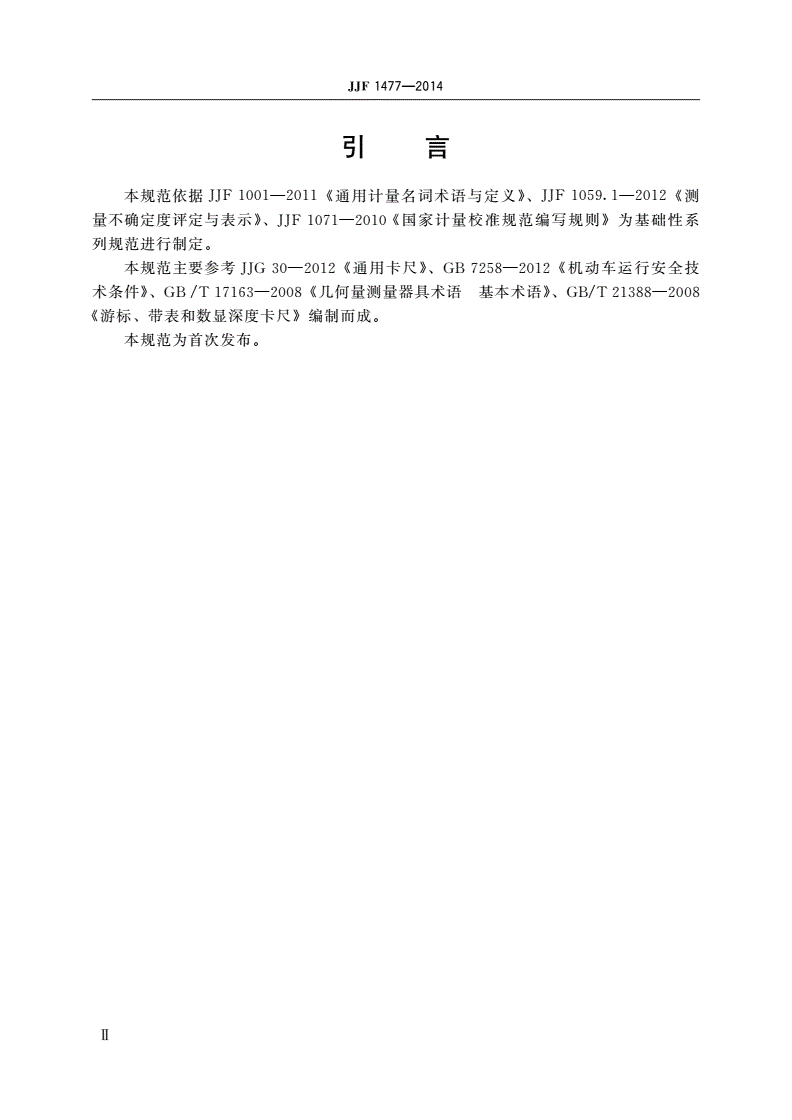

引言

本规范依据通用计量名词术语与定义测

JJF1001—2011《》、JJF1059.1—2012《

量不确定度评定与表示国家计量校准规范编写规则为基础性系

》、JJF1071—2010《》

列规范进行制定

。

本规范主要参考通用卡尺机动车运行安全技

JJG30—2012《》、GB7258—2012《

术条件几何量测量器具术语基本术语

》、GB/T17163—2008《》、GB/T21388—2008

游标带表和数显深度卡尺编制而成

《、》。

本规范为首次发布

。

Ⅱ

JJF1477—2014

轮胎花纹深度尺校准规范

1范围

本规范适用于分度值不大于游标式轮胎花纹深度尺与分辨力不大于

0.05mm

数显式轮胎花纹深度尺的校准

0.01mm。

2引用文件

本规范引用了下列文件

:

通用卡尺

JJG30—2012

机动车运行安全技术条件

GB7258—2012

几何量测量器具术语基本术语

GB/T17163—2008

游标带表和数显深度卡尺

GB/T21388—2008、

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,(),。

3概述

轮胎花纹深度尺以下简称深度尺是使用深度测量杆测量沟槽深度的测量仪

(“”)

器用于测量机动车轮胎胎冠花纹深度深度尺按读数形式分为游标式深度尺见图

,,(

与数显式深度尺见图两类

1)(2)。

游标式深度尺是利用游标原理对尺框测量面和尺身测量面相对移动分隔的距离进行

读数的测量仪器数显式深度尺是利用光栅测量或者磁栅测量数字显示原理对尺框

;、,

测量面和尺身测量面相对移动分隔的距离进行读数的测量仪器

。

图游标式深度尺

1

主标尺尺框游标尺基准面测量面

1—;2—;3—;4—;5—

1

JJF1477—2014

图数显式深度尺

2

深度测量杆尺框盖板数字显示器功能按键

1—;2—;3—;4—;5—;

紧固螺钉尺身基准面测量面

6—;7—;8—;9—

4计量特性

分度值与分辨力

4.1

游标式深度尺分度值一般不超过

0.05mm;

数显式深度尺分辨力一般为

0.01mm。

零值误差

4.2

游标式深度尺基准面和主标尺测量面在同一平面时零刻线和尾刻线与主

,“”“”

标尺相应标记应相互重合其零标记重合性一般不超过分度值尾标记重合性

。“”,“”

一般不超过分度值的二分之一

。

漂移

4.3

数显式深度尺示值漂移在内一般不超过个分辨力

10min1。

测量面平面度

4.4

基准面和测量面在同一平面时的平面度一般不超过

0.02mm。

示值误差

4.5

示值误差一般不超过

±0.05mm。

重复性

4.6

数显式深度尺重复性一般不大于

0.02mm。

注:以上指标不是用于合格性判别,仅供参考。

5校准条件

环境条件

5.1

校准时环境温度

:(0~40)℃;

相对湿度

:≤80%。

测量标准及其他设备

5.2

测量标准及其他设备见表

1。

2

JJF1477—2014

6校准项目和校准方法

校准项目

6.1

深度尺校准项目见表

1。

表1校准项目与测量标准及其他设备

序号校准项目校准用测量仪器

零值误差级平板读数显微镜

11、(MPE:10μm)

漂移

2———

测量面平面度级平板塞尺

31、0.02mm

示值误差级平板级或等量块

41、35

重复性
