DB46/T 154-2009 电梯节能改造技术指南

ICS91.140.90

Q78

备案号：25281-2009

海南省地方标准

DB46/T154—2009

电梯节能改造技术指南

Technologyguideforelevatortransformationofenergy–saving

2009-05-27发布2009-06-30实施

海南省质量技术监督局发布

DB46/T154—2009

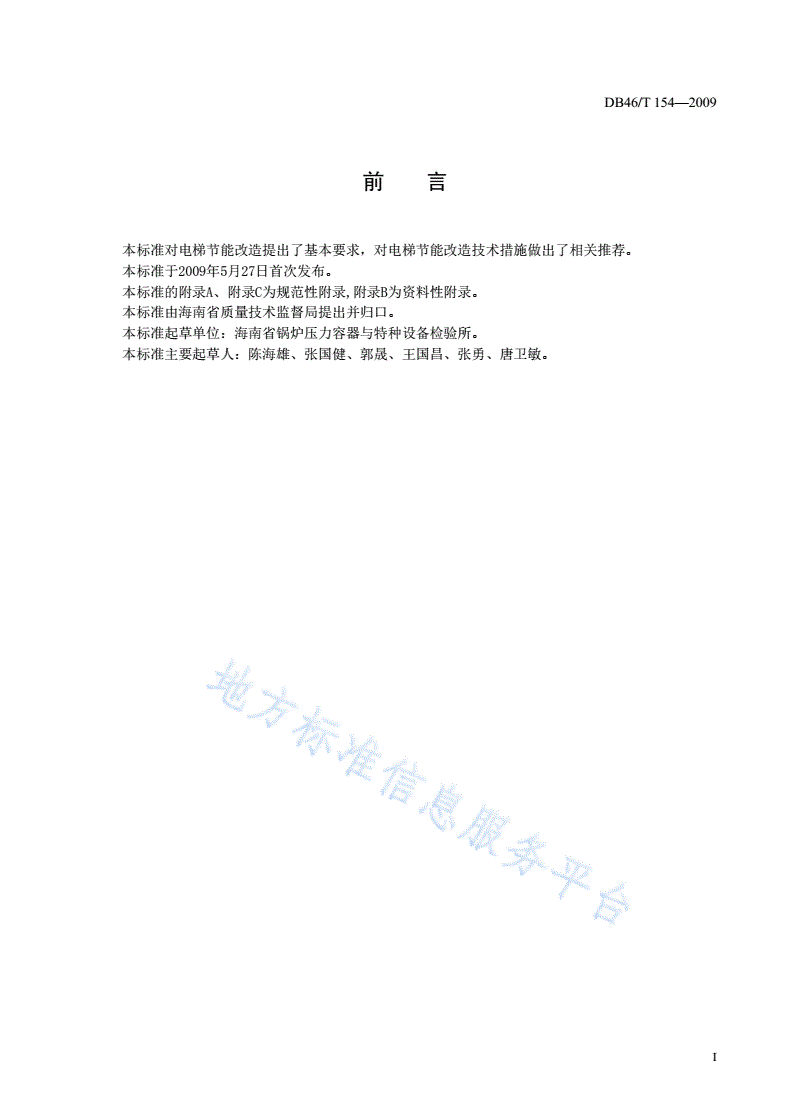

前言

本标准对电梯节能改造提出了基本要求，对电梯节能改造技术措施做出了相关推荐。

本标准于2009年5月27日首次发布。

本标准的附录A、附录C为规范性附录,附录B为资料性附录。

本标准由海南省质量技术监督局提出并归口。

本标准起草单位：海南省锅炉压力容器与特种设备检验所。

本标准主要起草人：陈海雄、张国健、郭晟、王国昌、张勇、唐卫敏。

I

DB46/T154—2009

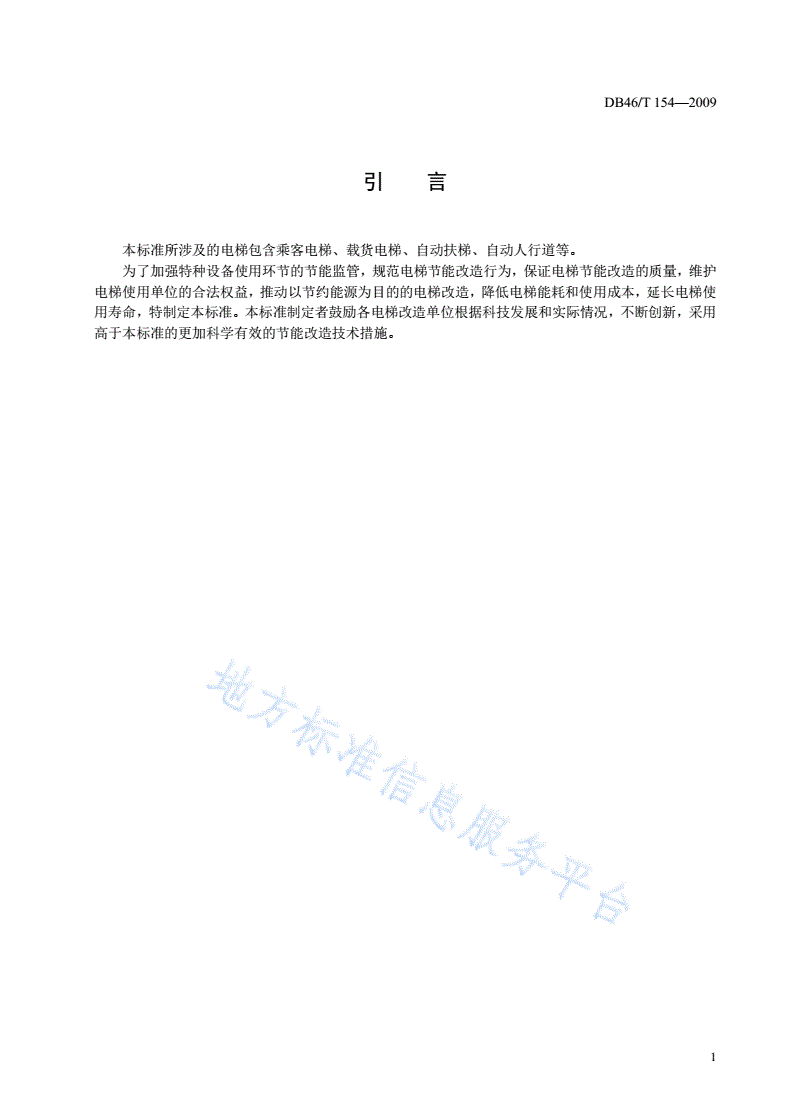

引言

本标准所涉及的电梯包含乘客电梯、载货电梯、自动扶梯、自动人行道等。

为了加强特种设备使用环节的节能监管，规范电梯节能改造行为，保证电梯节能改造的质量，维护

电梯使用单位的合法权益，推动以节约能源为目的的电梯改造，降低电梯能耗和使用成本，延长电梯使

用寿命，特制定本标准。本标准制定者鼓励各电梯改造单位根据科技发展和实际情况，不断创新，采用

高于本标准的更加科学有效的节能改造技术措施。

1

DB46/T154—2009

电梯节能改造技术指南

1范围

本标准提出了电梯节能改造的基本要求和电梯节能改造方案，对电梯系统、部件的选择和其他节能

方式作出了推荐，对高耗能电梯产品提出了淘汰制度，对检验检测和和评定评价做出了规定。

本标准适用于本省在用电梯节能改造。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T7024-2008电梯、自动扶梯、自动人行道名词术语

GB7588-2003电梯制造与安装安全规范

GB10060电梯安装验收规范

GB16899自动扶梯和自动人行道的制造与安装安全规范

GB/T18775-2002电梯维修规范

3术语和定义

本标准采用GB7588—2003、GB/T7024—2008和GB/T18775-2002中的术语和定义，以及下列术语

和定义。

3.1

节能改造transformationofenergy-saving

以节约能源为目的，对电梯拖动系统、控制系统及重要部件等的改进或更换。

3.2

每吨·千米的耗电量thepowerconsumptionperton·km

电梯的能源效率的评定指标，即完成单位输送量（103㎏㎞）的用电量（kW·h），按（1）式计算：

E

A=106（1）

式中：

A--每吨·千米的耗电量；

E--电梯在运行周期内，从电网输入的电能（kW·h）；

W—电梯在运行周期内，每次运送的有效载荷重量与被移动的垂直距离的乘积的总和(㎏·m)，按（2）

式计算：

W=å(Q´)（2）

式中：

å--在运行周期内，运送有效载荷n次，求n次完成工作量的总和；

n--在运行周期内，运行的次数；

2

DB46/T154—2009

Q--第n次运行时，运送的有效载荷(kg)；

--第n次运行时，运行的垂直距离(m)。

3.3

节能率energy-savingrate

电梯节能改造后，耗电量的减少量与原耗电量的百分比（%），按（3）式计算：

A1-A2

DA=´100%（3）

A1

式中：

DA--节能率；

A1--节能改造前每吨·千米的耗电量（kW·h）；

A2--节能改造后每吨·千米的耗电量（kW·h）。

4基本要求

4.1电梯的节能改造应符合国家法律、法规、国家强制性标准及相关安全技术标准和规范的要求。

4.2实施电梯节能改造的施工单位应具备电梯改造资质，制定科学严谨的电梯节能改造方案，保证施

工安全和节能效果，并对其改造的电梯安全性能负责。

4.3电梯使用单位在进行电梯节能改造前，应进行能源效率分析，提出节能指标，根据实际情况合理

地选择和确认节能改造方案。

4.4施工单位应办理电梯改造施工告知手续，方可进行节能改造作业。

4.5按照国家《能源效率标识管理办法》和《中华人民共和国实行能源效率标识的产品目录》的要求，

节能改造中电气元件和部件应优先选用取得节能产品认证证书和标识的产品。

4.6禁止将高耗能的技术、材料、设备和工艺用于电梯改造。

5电梯节能改造方案

5.1电梯节能改造方案的制定原则为：科学高效，简便可靠，成本低廉，节能环保。

5.2电梯节能改造方案的制定，应考虑下列影响电梯能耗的因素：

a)机械传动系统；

b)电气拖动系统；

c)节能控制功能；

d)运行控制方式；

e)照明和显示系统；

f)导向系统；

g)其它与运动有关的因素，如润滑状态、平衡系数等；

h)材料、工艺和设计；

i)使用管理。

5.3电梯节能改造方案的内容

电梯节能改造方案应包含以下内容：

5.3.1编制依据

包括合同要求和法规、标准、规范等。

5.3.2工程概况

包括工程简介、设计要求、节能目标、工期要求、用户特殊要求和环保要求等。

5.3.3施工管理
