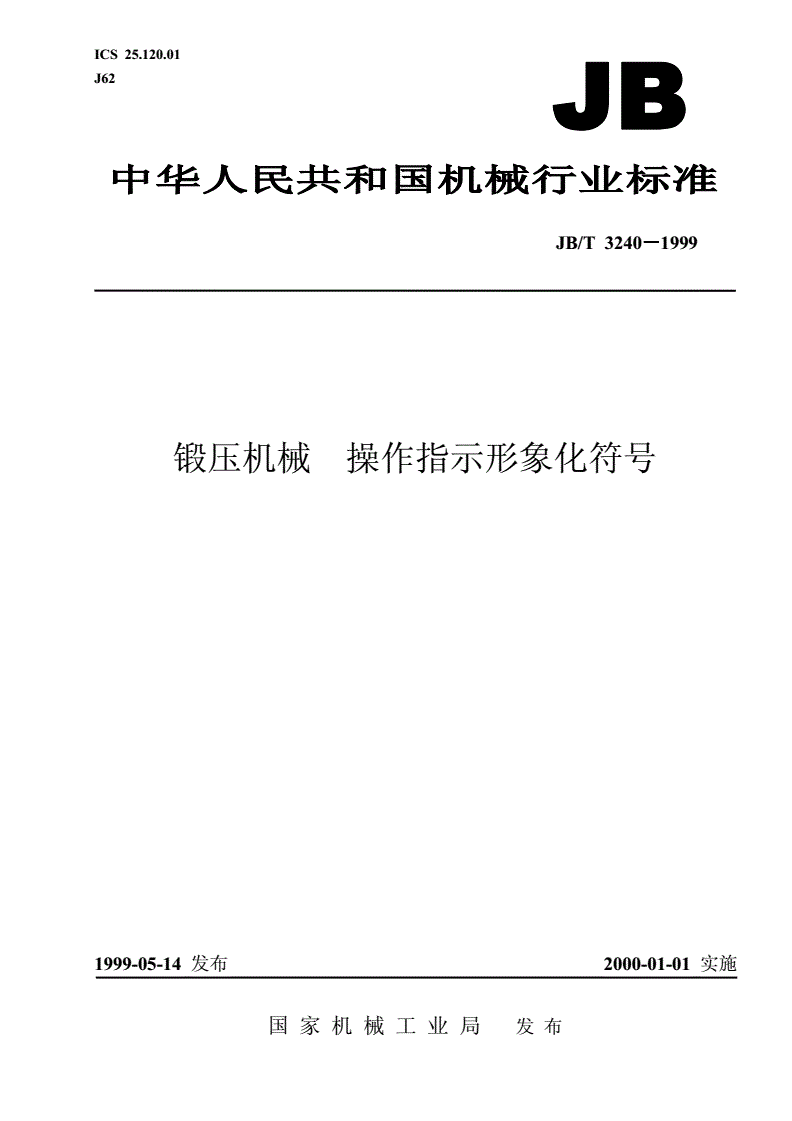

JB/T 3240-1999 锻压机械 操作指示形象化符号

ICS25.120.01

J62

JB/T3240999－－－1

锻压机械操作指示形象化符号

1999-05-14发布2000-01-01实施

国家机械工业局发布

JB/T3240－－－－1999

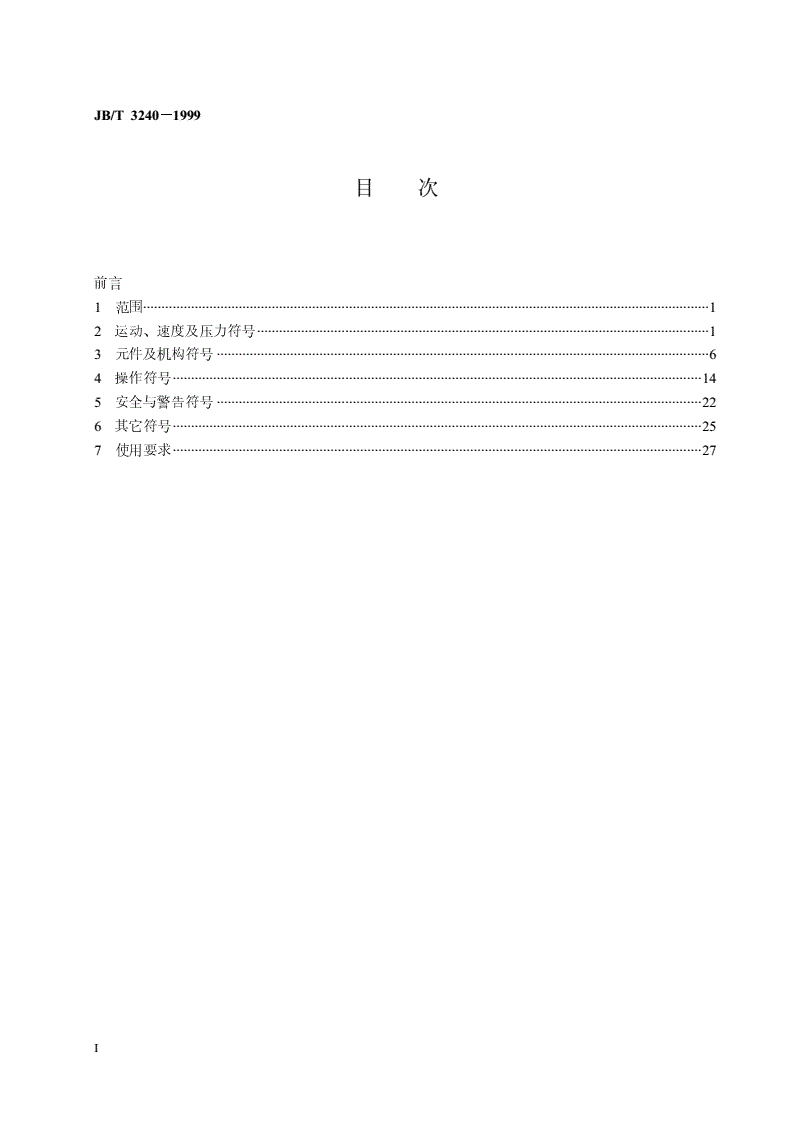

目次

前言

1范围··························································································································································1

2运动、速度及压力符号···························································································································1

3元件及机构符号······································································································································6

4操作符号················································································································································14

5安全与警告符号····································································································································22

6其它符号················································································································································25

7使用要求················································································································································27

I

JB/T3240－－－－1999

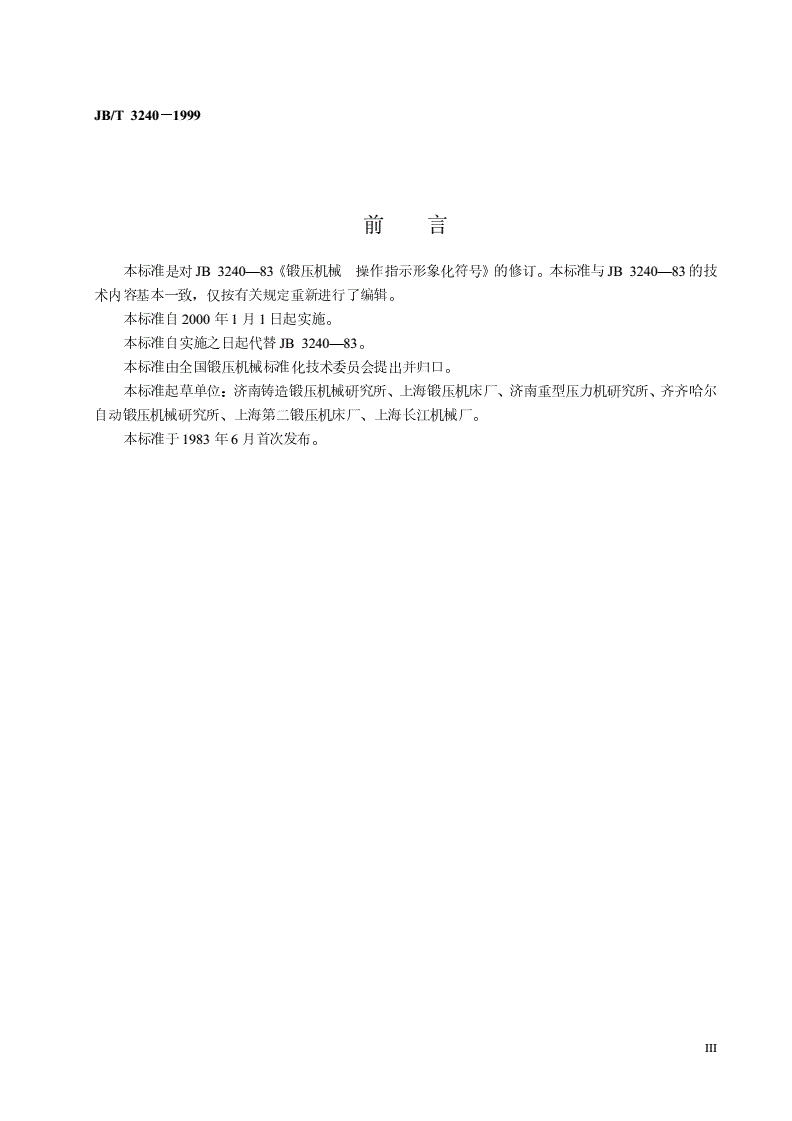

前言

本标准是对JB3240—83《锻压机械操作指示形象化符号》的修订。本标准与JB3240—83的技

术内容基本一致，仅按有关规定重新进行了编辑。

本标准自2000年1月1日起实施。

本标准自实施之日起代替JB3240—83。

本标准由全国锻压机械标准化技术委员会提出并归口。

本标准起草单位：济南铸造锻压机械研究所、上海锻压机床厂、济南重型压力机研究所、齐齐哈尔

自动锻压机械研究所、上海第二锻压机床厂、上海长江机械厂。

本标准于1983年6月首次发布。

III

中华人民共和国机械行业标准JB/T3240－－－－1999

代替

锻压机械操作指示形象化符号JB3240—83

1范围

本标准规定了锻压机械的操作、指示标牌、操作面板和标志等。

本标准适用于锻压机械。

2运动、速度及压力符号

运动、速度及压力的符号和符号名称见表1。

表1

序号符号符号名称备注

2.1直线运动

2.2双向直线运动

2.3限位直线运动

2.4寸动；直线点动

国家机械工业局1999-05-14批准2000-01-01实施

1

JB/T3240－－－－1999

表1（续）

序号符号符号名称备注

双向点动；

2.5

双向直线点动

2.6直线定量点动

单次行程；限位

2.7

往复直线运动

每分钟往复X次

2.8连续行程；连续限位往复直线运动

2.9转动

2.10双向转动

2

JB/T3240－－－－1999

表1（续）

序号符号符号名称备注

2.11限位转动

2.12圆周点动

2.13双向圆周点动

2.14限位摆动符号中两直线夹角约为120°

2.15连续限位摆动符号中两直线夹角约为120°

2.16一转也可表示：每转、转数

3

JB/T3240－－－－1999

表1（续）

序号符号符号名称备注

X为转数

值，如每

分钟30转

2.17每分钟转数

为：

快速

2.18

快速移动

慢速

2.19折线夹角约为30°

慢速移动

2.20每转进给量X为进给量数值

增速

2.21增值

运转

减速

2.22减值

运转

4

JB/T3240－－－－1999

表1（续）

序号符号符号名称备注

2.23螺纹加工

P为总压力

2.24压力（压制）

p为单位压力

2.25上缸压力

2.26浮动压力

2.27保压

5

JB/T3240－－－－1999

表1（完）

序号符号符号名称备注

2.28强迫拉下

2.29下缸拉下

3元件及机构符号

元件及机构的符号和符号名称见表2。

表2

序号符号符号名称备注

3.1电动机

3.2矩形工作台

3.3圆形工作台

6

JB/T3240－－－－1999

表2（续）

序号符号符号名称备注

3.4滑块

齿型离合器

3.5

刚性离合器

3.6摩擦离合器

3.7片式离合器

3.8工件

3.9照明灯
