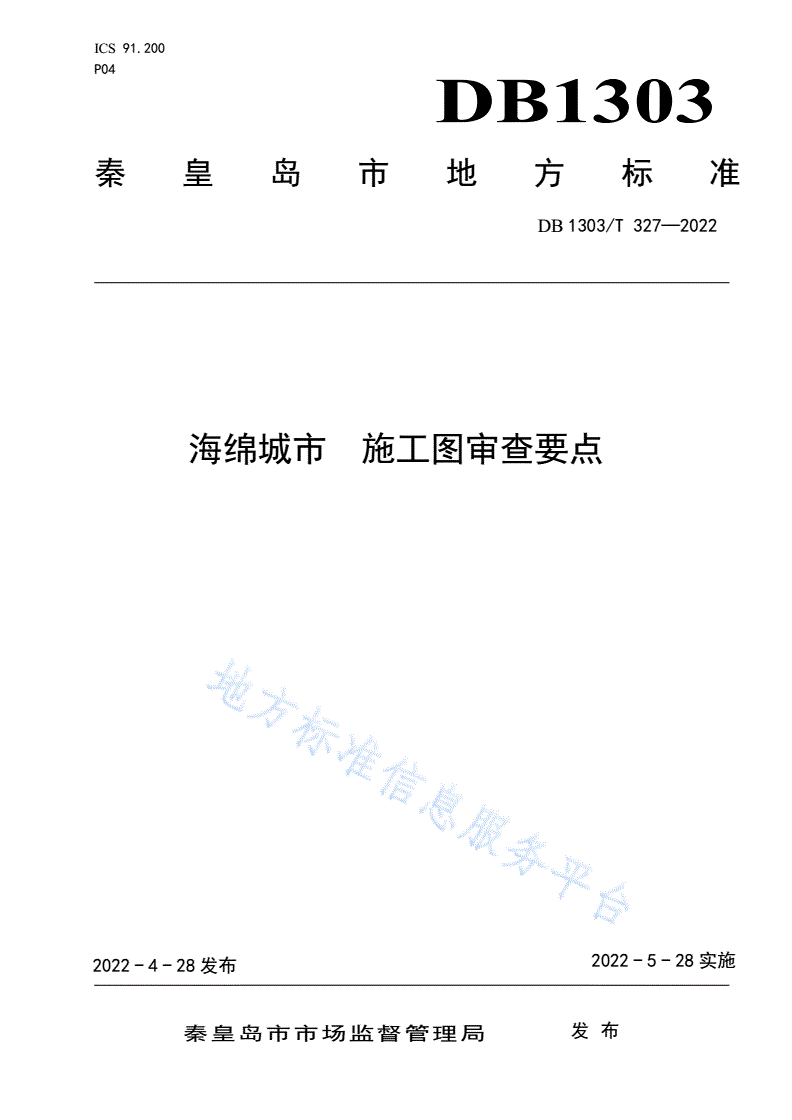

DB1303/T 327-2022 海绵城市 施工图审查要点

ICS91.200

P04

DB1303

秦皇岛市地方标准

DB1303/T327—2022

海绵城市施工图审查要点

2022-4-28发布2022-5-28实施

秦皇岛市市场监督管理局发布

DB1303/T327—2022

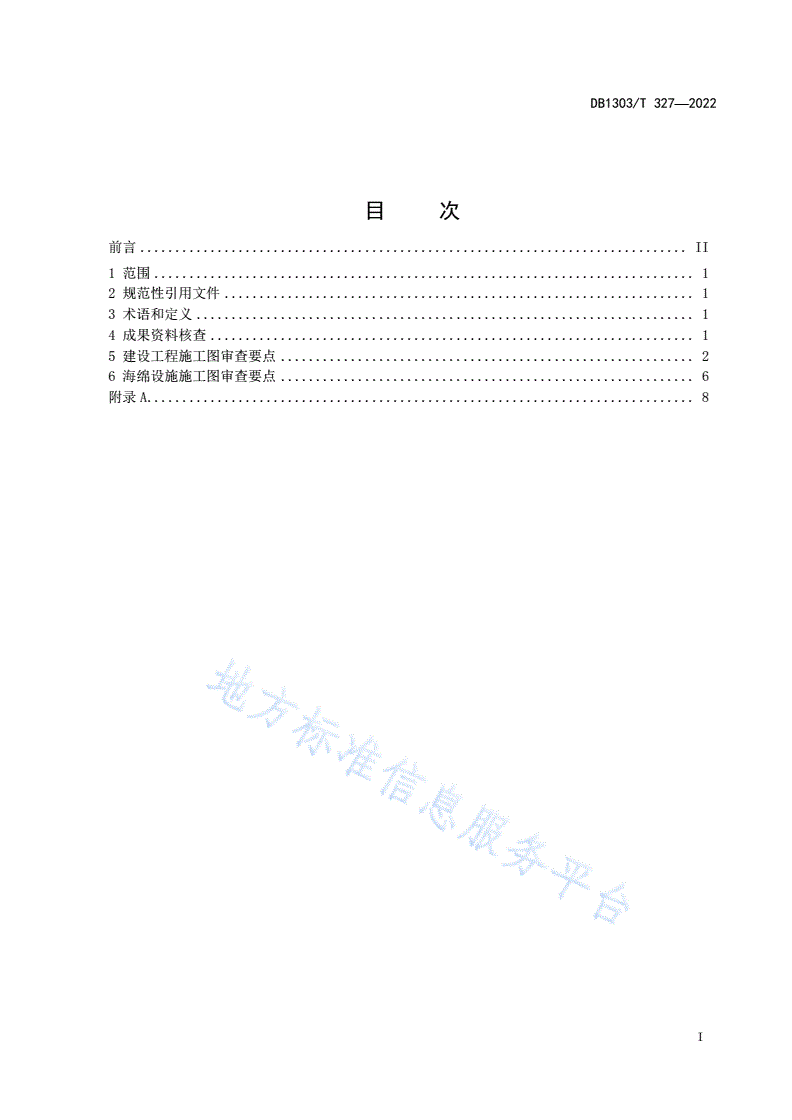

目次

前言..............................................................................II

1范围.............................................................................1

2规范性引用文件...................................................................1

3术语和定义.......................................................................1

4成果资料核查.....................................................................1

5建设工程施工图审查要点...........................................................2

6海绵设施施工图审查要点...........................................................6

附录A..............................................................................8

I

DB1303/T327—2022

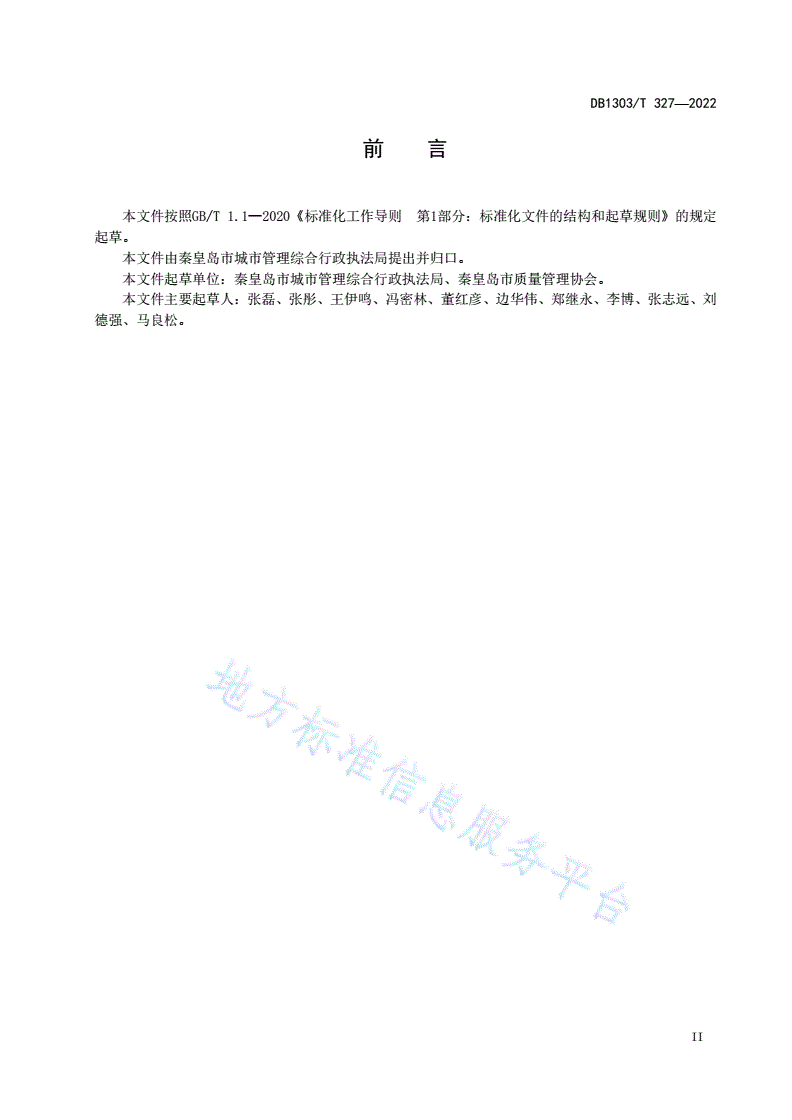

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由秦皇岛市城市管理综合行政执法局提出并归口。

本文件起草单位：秦皇岛市城市管理综合行政执法局、秦皇岛市质量管理协会。

本文件主要起草人：张磊、张彤、王伊鸣、冯密林、董红彦、边华伟、郑继永、李博、张志远、刘

德强、马良松。

II

DB1303/T327—2022

海绵城市施工图审查要点

1范围

本文件规定了海绵城市施工图审查的成果资料核查、建设工程施工图审查要点和海绵设施施工图

审查要点。

本文件适用于秦皇岛市建设工程施工图设计阶段的海绵城市建设专项设计成果的审查。

2规范性引用文件

本文件没有规范性引用文件。

3术语和定义

DB1303/T321-2022界定的术语和定义适用于本文件。

4成果资料核查

4.1资料收文时应对施工图设计阶段成果的完整性进行核查。核查海绵城市建设工程施工图资料清单

见附录A。

4.2项目地质详细勘察报告，应有以下可供核查内容：

a）重点核查地质详细勘察报告中地形地貌中是否含有以下特殊地质类型：可能造成坍塌、滑坡灾

害的场所；对居住环境以及自然环境造成危害的场所；膨胀土和高含盐土等特殊土壤地质场所。存在以

上场所的项目，不得进行海绵城市建设；

b）核查土壤渗透系数、地下水位、不透水层、原土利用等情况与海绵城市建设技术施工图设计说

明采用数据是否一致。

4.3对于需要进行软件模拟的工程项目，应核查：

——对于建设用地规模超过2ha的地块内项目，海绵城市建设应审查其数学模型；

——对建模过程、目标表和自评表进行形式审查，判断是否合理，有必要时可运行模型文件，进

一步进行验证；

——认可的模型软件如下：

·在城市地表径流模拟方面，美国EPASWMM、丹麦水力系统MIKE系列软件、英国Infoworks

ICM、国内基于SWMM模型开发的DigitalWater、鸿业SWMM等；

·在城市河湖水体模拟方面，美国EPA的EFDC、QUAL2K和WASP、丹麦水力系统MIKE系列

软件、英国InfoworksICM、以及荷兰的Delft3D等；

·其他经过市海绵办认可的模型。

1

DB1303/T327—2022

5建设工程施工图审查要点

5.1给排水专业

5.1.1设计说明

海绵城市设计说明应包含的内容有：

——设计依据：主要标准、规范、技术导则、政策文件、相关基础资料、方案阶段确定的海绵城

市建设目标等，依据应充分并具有时效性；

——项目概况：项目区位、工程范围及主要工程内容等；

——地质条件情况结合项目详细地质勘察报告审查，包括地质灾害条件、土壤性质、地下水位。

海绵城市建设工程项目，不应存在可能造成塌陷点、泥石流、陡坡坍塌、滑坡等地质灾害易发的危险场

所，不得因为海绵城市建设引起塌陷、泥石流、陡坡坍塌、滑坡等地质灾害；

——施工图阶段对海绵城市建设技术方案落实情况：建设工程海绵城市建设达标要求及目标完成

情况、采用的海绵城市建设技术措施及规模、场地雨水径流组织及超标雨水的排放途径、建设工程范围

内海绵设施之间及建设工程与市政或城市海绵设施之间的衔接关系、主要设备与材料的选择及施工要

求等。

5.1.2建设项目海绵设施建设目标表、专项设计方案自评表

建设项目海绵设施建设目标表、专项设计方案自评表重点审查以下内容：

——建设项目海绵设施建设目标表应包括年径流总量控制率、年径流污染控制率、排水防涝设计

重现期以及规划条件通知书中要求的其他指标，目标值不得低于规划条件通知书的要求；

——建设项目海绵城市专项设计方案自评表应审查年径流总量控制率、年径流污染控制率、排水

防涝设计重现期及规划条件通知书中要求的其他指标，实际设计值应不低于海绵城市建设目标表的目

标值。

排水防涝设计重现期应结合给排水专业设计说明和室外排水总平面图审查。

建设项目海绵设施建设目标表、建设项目海绵城市专项设计方案自评表的数据应与海绵城市建设

工程施工图设计计算书一致。

5.1.3建设工程施工图设计计算书

海绵城市建设工程施工图设计计算书应包括：年径流总量控制率、年径流污染控制率、具有滞储功

能海绵设施的下渗时间、调蓄体积的排空时间、路缘石开口尺寸及设置间距等。并按照以下要点进行审

核：

——审查海绵设施规模参数，地
