GB/T 13997-1999 2048kbit/s、8448kbit/s、34368kbit/s、139264kbit/s光端机技术要求

GB/T13997-1999

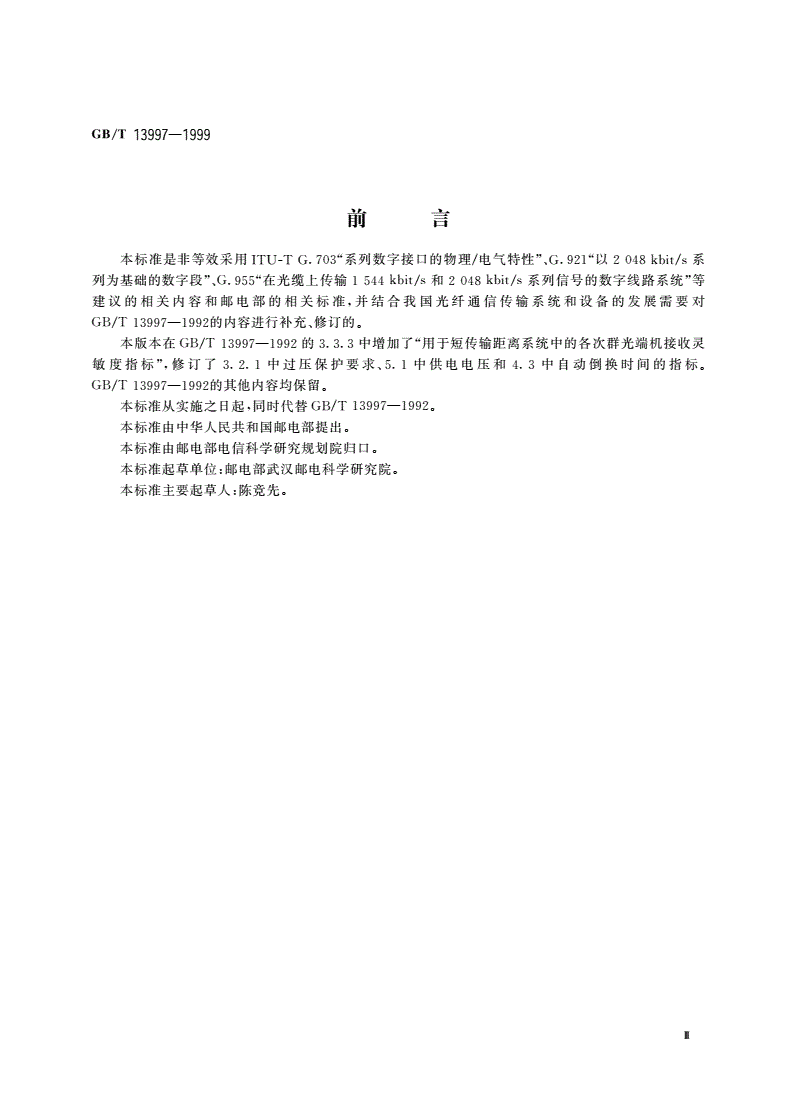

前言

本标准是非等效采用ITU-TG.703“系列数字接口的物理/电气特性”,G.921“以2048kbit/s系

列为基础的数字段”,G.955“在光缆上传输1544kbit/s和2048kbit/s系列信号的数字线路系统”等

建议的相关内容和邮电部的相关标准，并结合我国光纤通信传输系统和设备的发展需要对

GB/T13997-1992的内容进行补充、修订的。

本版本在GB/T13997-1992的3.3.3中增加了“用于短传输距离系统中的各次群光端机接收灵

敏度指标”，修订了3.2.1中过压保护要求、5.1中供电电压和4.3中自动倒换时间的指标。

GB/T13997-1992的其他内容均保留。

本标准从实施之日起，同时代替GB/T13997-1992,

本标准由中华人民共和国邮电部提出。

本标准由邮电部电信科学研究规划院归口。

本标准起草单位:邮电部武汉邮电科学研究院。

本标准主要起草人:陈竞先。

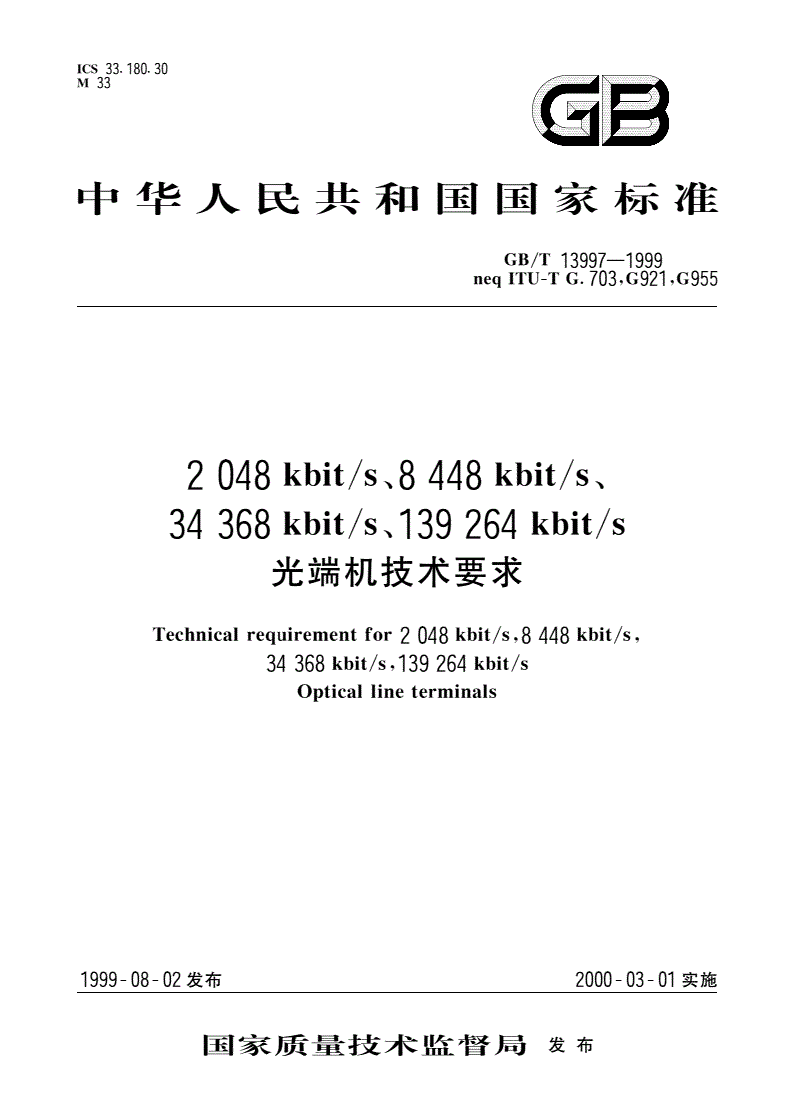

中华人民共和国国家标准

2048kbit/s、8448kbit/s

34368kbit/s、139264kbit/sGB/T13997-1999

neqITU-TG.703,G921,G955

光端机技术要求代替GB/T13997-1992

Technicalrequirementfor2048kbit/s,8448kbit/s,

34368kbit/s,139264kbit/s

Opticallineterminals

1范围

本标准规定了我国公用电信网中光缆数字线路系统使用的光端机的性能和技术要求(包括光、电接

口技术要求，维护使用所需的功能，环境条件等)。是设计和生产光端机的技术依据。

本标准适用于2048kbit/s,8448kbit/s,34368kbit/s,139264kbit/s长途光缆数字线路系统、中

继光缆通信系统和光纤接人网中使用的光端机。2048kbit/s139264kbit/，各次群光端机产品应符

合本标准。专用光缆通信系统等其他场合使用的光端机亦可参照使用本标准。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性

GB7611-1987脉冲编码调制通信系统网络数字接口参数

GB/T13167-1991长途光缆通信系统进网要求

ITU-TK.41:1998电信中心局内接口对浪涌电压的抵抗性能

3技术要求

3.1光端机组成

图1表示光端机中的一个系统，它主要由输人、输出接口电路，光发送机，光接收机组成。

F拼:，一光端机的电接口;光端机与数字设备的连接点;F;F厂光端机的光接口;光端

机与光纤线路的连接点;5光端机中发送机的光连接器(C)后面光纤上的参考点;

R一光端机中接收机的光连接器(C)前面光纤上的参考点

图1光端机示意图

国家质2技术监督局1999一08一02批准2000一03一01实施

GB/T13997-1999

3.2电接口要求

3.2门一般要求

1)比特率及容差

各次群光端机在电接口上通过的数字信号比特率及容差应符合表1的规定。

表1比特率及容差

标称比特率kbit/s2048844834368139264

容差士50X10-0士30X10-士20X10-s士15X10-`

2)码型

各次群光端机的电接口码型列于表2,

表2光端机的电接口码型

速率kbit/s2048844834368139264

码型HDB,HDB3HDB,CMI

3)过压保护要求

2048kbit/s,8448kbit/s,34368kbit/s,139264kbit/s光端机的抽人、输出口过压保护要求应满

足ITU-T建议K.41的相关规定。

3.2.2输出口要求

1)输出口波形要求

各次群光端机的输出口波形在图1中F:处测最。

2048kbit/s,8448kbit/s,34368kbit/s光端机枪出口波形应符合GB7611的相关规定。

139264kbit/s光端机箱出口波形应符合表3的规定和图2,图3所示的脉冲样板。

表3139264kbit/s翰出口要求

脉冲形状标称为矩形且符合图2和图3所示的脉冲样板

侮个传翰方向的线路一个同轴线对

测试负载阻抗750，电阻性

‘

峰一峰电压1v士0.1v

实测稳态幅度的10%与90写间的上升时间镇2ns

负向转换:士。.1ns

转换时刻容差指〔负向转换平均半幅度点)在单位间隔边界上的正向转换:士0.5n.

在单位间隔中心上的正向转换:士。.35n.

反射衰减在7MHz^210MHz范围内异15as

BGr/'13997-1999

T=7.18ns

氏60

氏55

氏05﹁广一一一一一一一一-f-门

汰451

795ns795ns标称脉冲

引

氏40卜﹃

蔽'/A0.1n1s.s0.1.s川乞1n.

刀

酬

酬月加0.35ns0.1ns0.1n吕

0.05

标称军电平-

策冷刀汽

(注2)一0.05

叼引

飞价价的朋酬

、冷冷比刀刀次尸

一0.40nsI1.795ns冷吹比比幻么刀灿

一0.45

-0.50行﹂

一0.55

一0.60

负向转换

单位间陌中心的正向转换

最大“稳态仔幅度不大于0.55V，过冲和其他瞬时值应限制在以0.55V和0.6V为界线的范围内。

在使用这些脉冲样板进行侧试时，应采用一个不小于。.01f}F的电容器将信号交流拱合到侧量用示波器的输人

端。两种脉冲样板的标称琴电平应与示
