GB/T 22517.10-2014 体育场地使用要求及检验方法 第10部分：壁球场地

ICS97.220.10

Y55OB

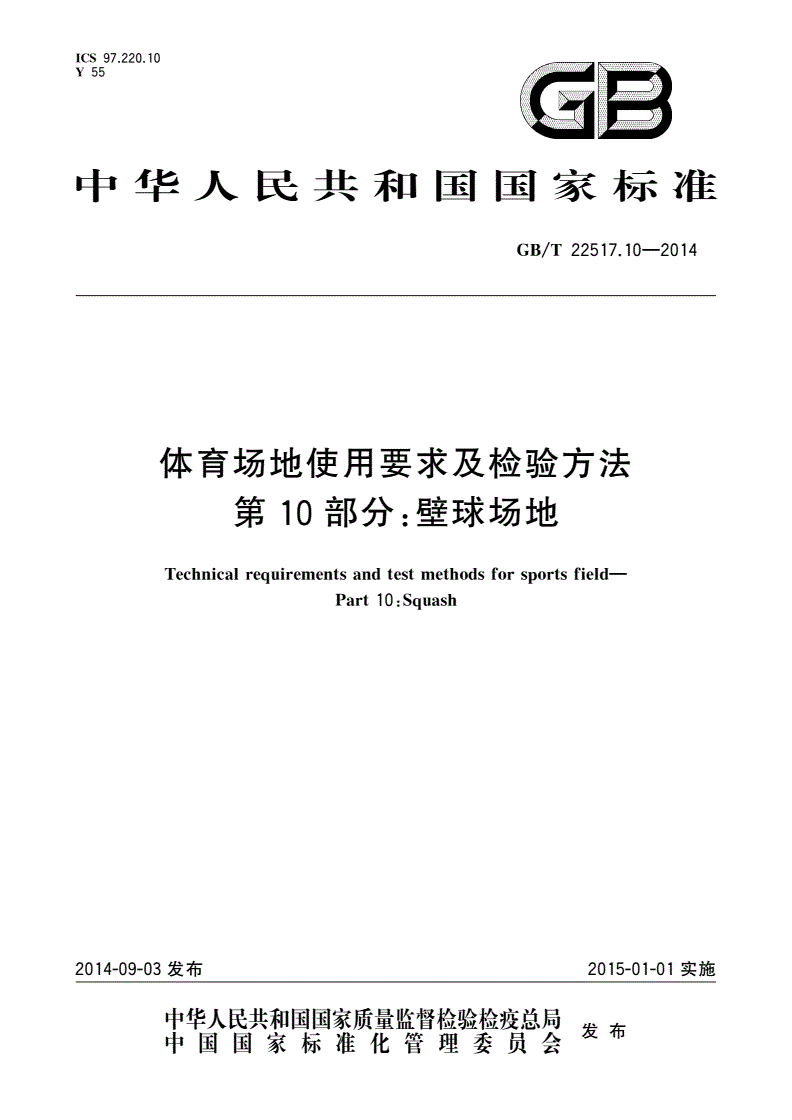

中华人民共和国国彖标准

GB/T22517.10—2014

体育场地使用要求及检验方法

第10部分：壁球场地

Technicalrequirementsandtestmethodsforsportsfield—

Part10:Squash

2014-09-03发2015-01-01实施

GB/T22517.10—2014

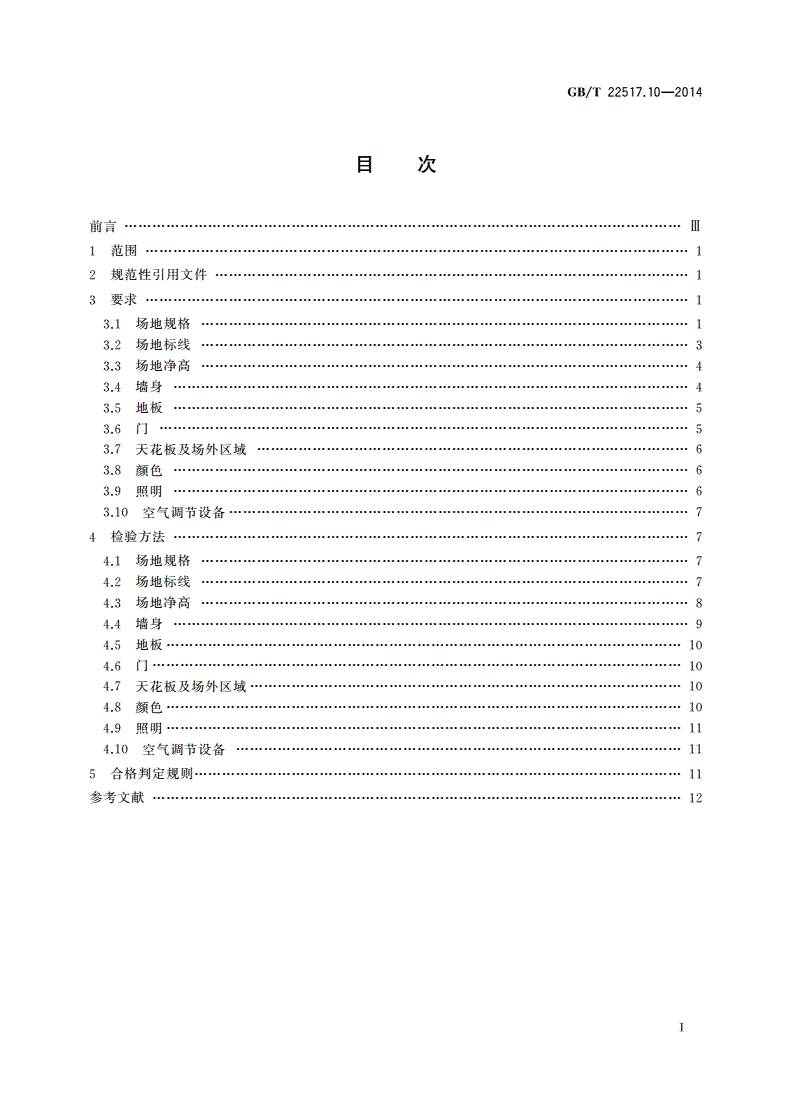

目次

前言m

i范围1

2规范性引用文件1

3要求1

3.1场地规格1

3.2场地标线3

3.3场地净高4

3.4墙身4

3.5地板5

3.6门5

3.7天花板及场外区域6

3.8颜色6

3.9照明6

3.10空气调节设备7

4检验方法7

4.1场地规格7

4.2场地标线7

4.3场地净高8

4.4墙身9

4.5地板10

4.6门10

4.7天花板及场外区域10

4.8颜色10

4.9照明11

4.10空气调节设备11

5合格判定规则11

参考文献12

T

GB/T22517.10—2014

■ir■■i

刖吕

GB/T22517《体育场地使用要求及检验方法》由以下部分组成:

——第1部分:体育木地板场地；

——第2部分:游泳场地；

——第3部分:棒球、垒球场地；

——第4部分:篮球场地；

——第5部分:足球场地；

——第6部分：田径场地；

——第7部分：网球场地；

——第8部分:运动冰场；

——第9部分:滑雪场地；

——第10部分:壁球场地；

——第11部分：曲棍球场地；

——第12部分:板球场地；

——第13部分:保龄球场地；

——第14部分：台球场地；

——第15部分:掷球场地；

——第16部分:举重场地；

——第17部分:柔道场地；

—第18部分:轻型固定翼航空器起降场地；

——第19部分:滑翔机起降场地；

——第20部分:旋翼类航空器起降场地；

本部分为GB/T22517的第10部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由国家体育总局提出。

本部分由全国体育标准化技术委员会设施设备分技术委员会(SAC/TC456/SC1)归口。

本部分起草单位：中国壁球协会、北京华安联合认证检测中心有限公司、上海宏奥体育设施T程有

限公司、北京跳跃者体育休闲设备安装有限公司、华体集团有限公司。

本部分主要起草人:金宏文、赵英魁、王燕京、李海、张发明。

m

GB/T22517.10—2014

体育场地使用要求及检验方法

第10部分：壁球场地

1范围

GB/T22517的本部分规定了壁球场地的使用要求、检验方法及合格判定规则。

本部分适用于竞赛、训练用壁球场地,休闲健身用壁球场地可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB15763.2—2005建筑用安全玻璃第2部分:钢化玻璃

GB/T19995.2—2005天然材料体育场地使用要求及检验方法第2部分:综合体育场馆木地板

场地

JGJ153—2007体育场馆照明设计及检测标准

QB/T2443—2011钢卷尺

3要求

3.1场地规格

在地板平面以上水平高度1m位置测量的场地规格与允差应符合：

a）单打场地长度（9750±10）mm,宽度（6400±10）mm,对角线长度（11665±25）mm,见图1o

b）双打场地长度（9750±10）mm,宽度（7620±10）mm,对角线长度（12375±25）mm,见图2o

c）原有已建成的场地，改造修复后的场地长度、宽度和对角线长度与上述要求的差值应在

0mm〜80mm之间。

注：经世界壁球联合会认可，举办国际、地区或联盟比赛时，双打场地宽度可从7620mm扩犬到8420mm。

1

GB/T22517.10—2014

单位为毫米

=

Qf

=

s

<

{-

fr

544(1ISOJU

9ry>

图1单打壁球场地

单位为毫米

0

?

『0

#

爼佇

O

S

b

*

fcl

Hnan.laoo.50,

17T71

hVTSUd

UD

图2双打壁球场地

2

GB/T22517.10—2014

3.2场地标线

3.2.1总要求

3.2.1.1全部场地标线宽为50mm,可为任何颜色，但应与相邻的表面形成颜色反差。墙面全部标线

颜色应相同，地面全部标线颜色应相同。

3.2.1.2全部标线应为直线，3m长度范围内直线度偏差应为±2mm0

3.2.1.3全部标线任意一点位置与规定位置的偏差应为±5mm,底界线任意一点高度与规定高度的偏

差应为±2mm0

3.2.1.4底界线形状应保证壁球击打在其上后发生偏转，并应凸入场地中。前墙界外线、侧墙界外线和

后墙界外线形状宜能够保证壁球击打在其上后发生偏转，且不应凸入场地中。

3.2.2前墙

3.2.2.1前墙上应有三条水
