GB/T 9404-1999 微波接力通信馈线系统技术条件

ICS33-060-01

M34SB

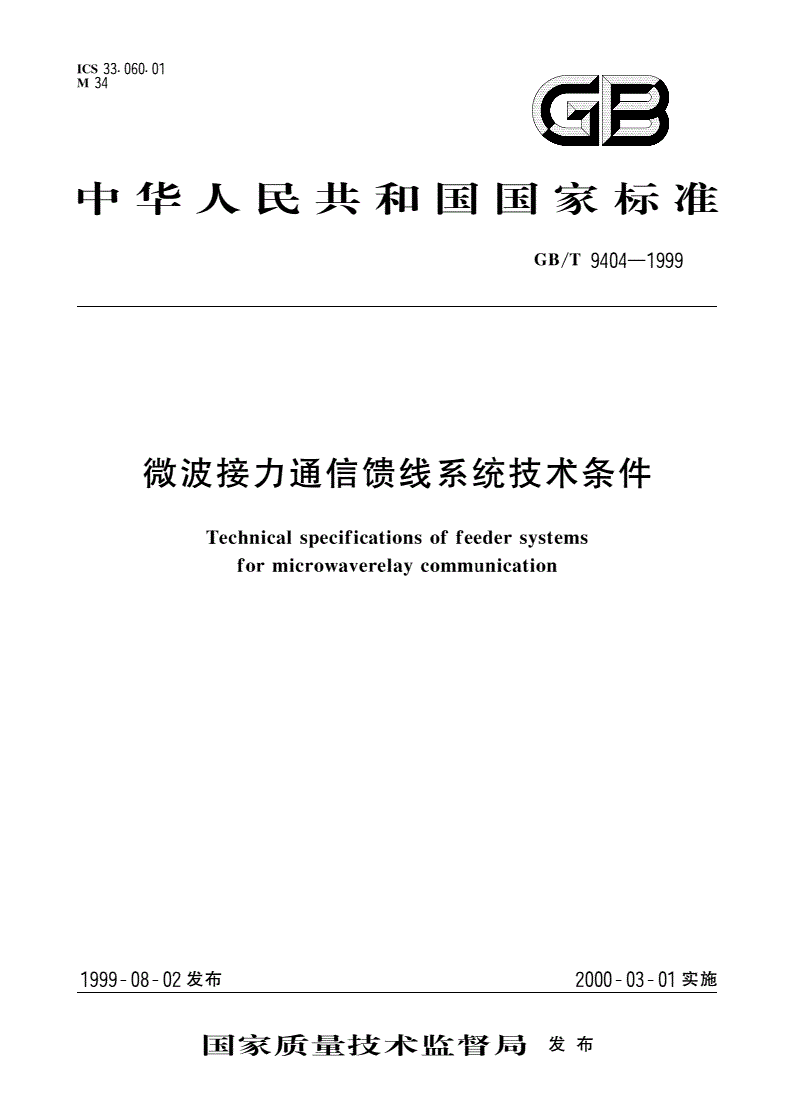

中华人民共和国国家标准

GB/T9404—1999

微波接力通信馈线系统技术条件

Technicalspecificationsoffeedersystems

formicrowaverelaycommunication

1999-08-02发布2000-03-01实施

国家质量技术监督局发布

GB/T94041999

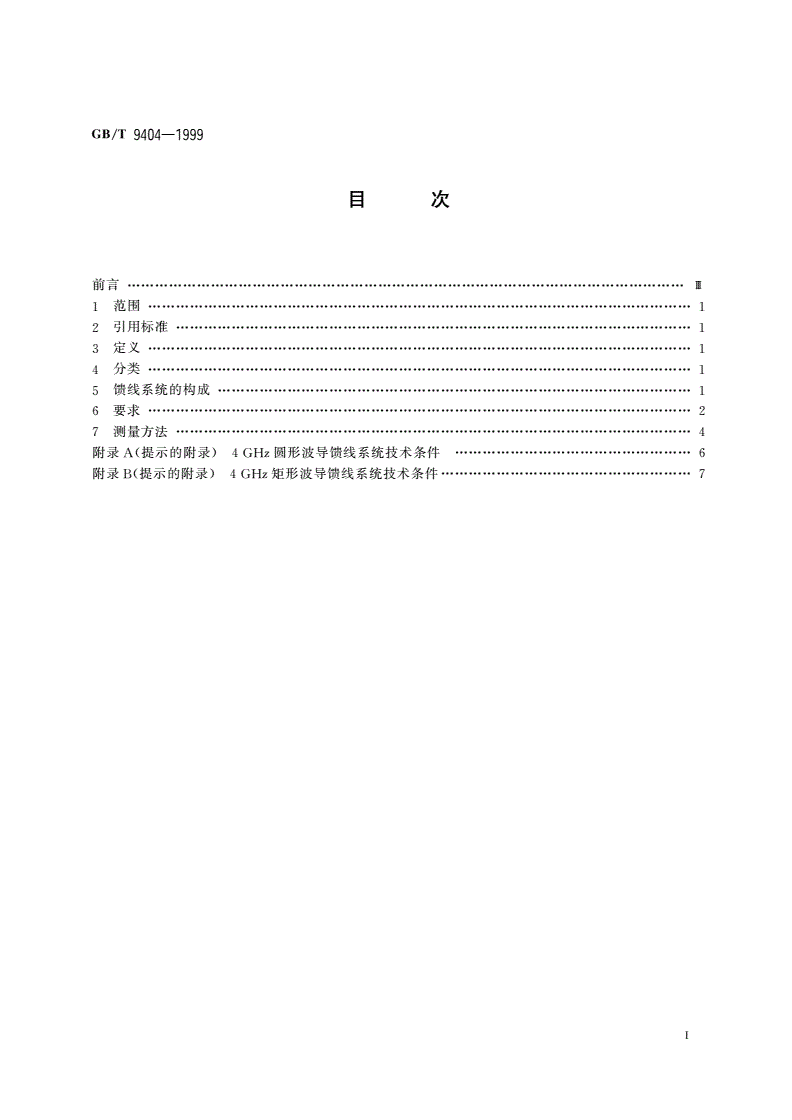

目次

前言m

1范围1

2引用标准1

3定义1

4分类1

5馈线系统的构成1

6要求2

7测量方法4

附录A（提示的附录）4GHz圆形波导馈线系统技术条件6

附录B（提示的附录）4GHz矩形波导馈线系统技术条件7

I

GB/T94041999

."台、亠

冃U吕

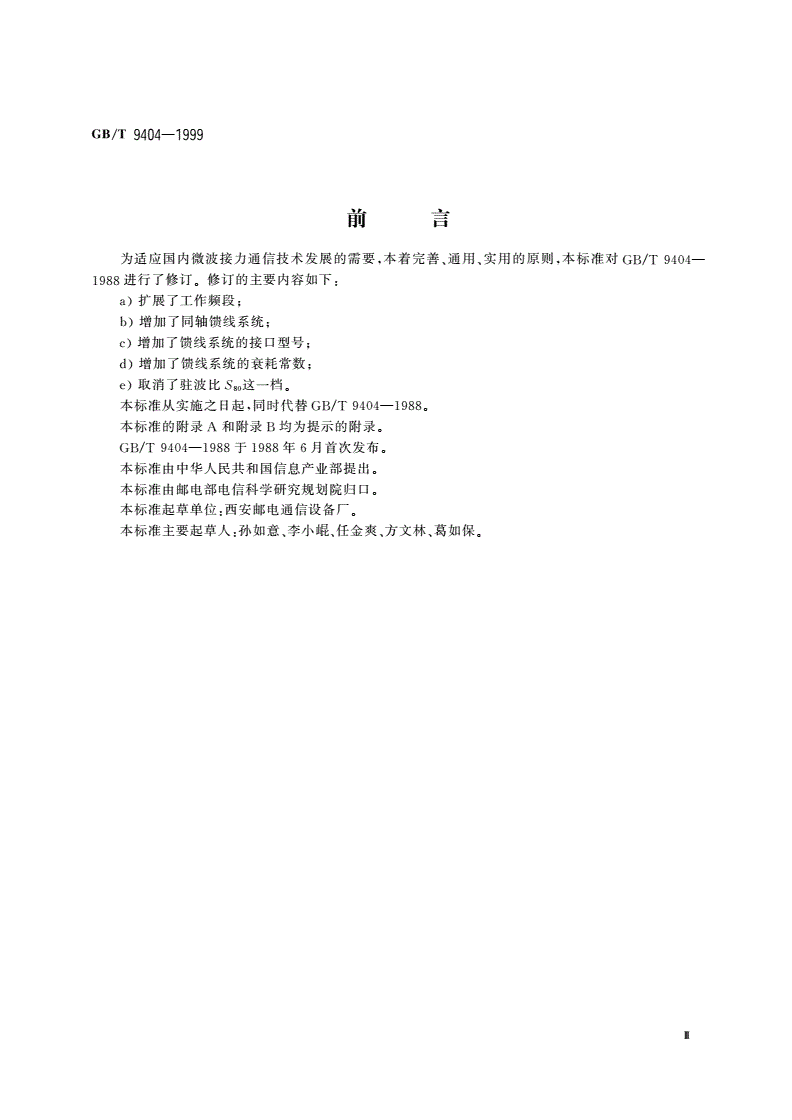

为适应国内微波接力通信技术发展的需要，本着完善、通用、实用的原则，本标准对GB/T9404-

1988进行了修订。修订的主要内容如下：

a）扩展了丁作频段；

b）增加了同轴馈线系统；

c）增加了馈线系统的接口型号；

d）增加了馈线系统的衰耗常数；

e）取消了驻波比S3这一档。

本标准从实施之日起，同时代替GB/T9404—1988。

本标准的附录A和附录B均为提示的附录。

GB/T9404—1988于1988年6月首次发布。

本标准由中华人民共和国信息产业部提出。

本标准由邮电部电信科学研究规划院归口。

本标准起草单位:西安邮电通信设备厂。

本标准主要起草人:孙如意、李小山昆、任金爽、方文林、葛如保。

n

中华人民共和国国家标准

微波接力通信馈线系统技术条件GB/T94041999

Technicalspecificationsoffeedersystems代替GB/T9404—1988

formicrovvaverelaycommunication

1范围

本标准规定了1.4〜15GHz微波接力通信馈线系统的分类、构成、要求及测量方法。

本标准适用于1.4-15GHz微波接力通信馈线系统的设计、生产、安装及应用。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T11449.2—1989波导法兰盘第2部分:普通矩形波导法兰盘规范

GB/T14733.2—1993电信术语传输线与波导

YD/T831—1996微波接力通信系统椭圆软波导技术条件

SJ/T11071—1996N型射频同轴连接器（原GB/T11314—1989）

TEC339-2：1996一般性的刚性同轴传输线和法兰盘连接器第二部分:详细说明

3定义

本标准中的术语采用GB/T14733.2的定义。

4分类

4.1同轴电缆馈线系统。

4.2椭圆软波导馈线系统。

5馈线系统的构成

5.1同轴电缆馈线系统构成见图lo

丄一充气电缆头（免充气电缆用2）

图1同轴电缆馈线系统

国家质量技术监督局1999-08-02批准2000-03-01实施

1

GB/T94041999

5.2椭圆软波导馈线系统构成见图2。

1一密封节；2—矩形弯头或矩形软波导（选件）；3—椭矩变换器;

4—椭圆软波导；5—充气椭矩变换盟

图2椭圆软波导馈线系统

6要求

6.1电气特性要求

馈线系统电气指标见表1和表20

表1同轴电缆馈线系统电气指标

插入衰耗（中心频率）

驻波比

频段dB接口

型号

GHz

ABCIH

1.42〜1.5352+0.03厶2+0.035二2+0.052A2+0.055L

1.?00〜1.9002+0.034L2+0.039A2+O.O6OA2+O.O65Ln_5（）k

1.151.201.25符合

2）339.

1.900〜2・3002+0.037/,2+0.043乙2+0.065=2+0.070/,'*SJ/T11071

IEC-50-22-2/

1EC339-2

3

2.300〜2・5002+0.040/,2+0.046力2+0.070L2+0.0757>

2.500〜2・7001.251.301.352+0.042/,2+0.050L2+0
