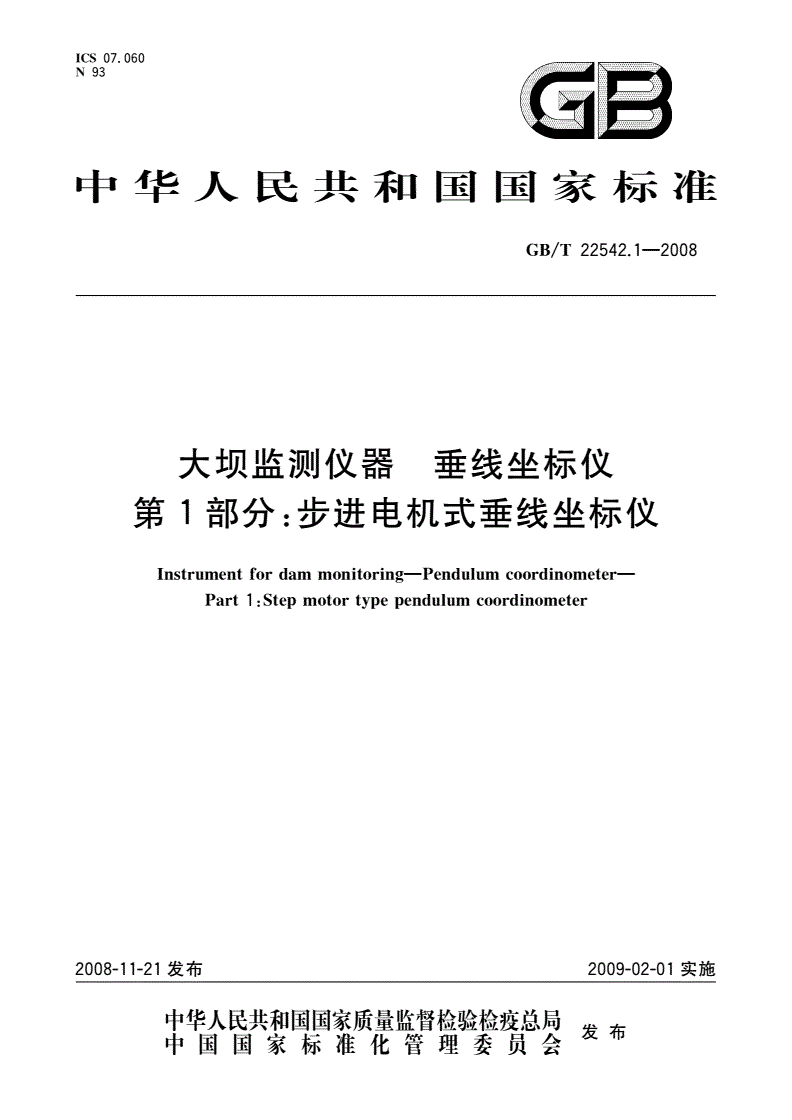

GB/T 22542.1-2008 大坝监测仪器 垂线坐标仪 第1部分：步进电机式垂线坐标仪

ICS07．060

N93

缮雪

中华人民共和国国家标准

GB／T

大坝监测仪器垂线坐标仪

第1部分：步进电机式垂线坐标仪

Instrumentfordamcoordinometer--

monitoring--Pendulum

Partmotorcoordinometer

1：Steptypependulum

2008-1

1-21发布2009—02-0

I实施

丰瞀徽紫瓣警矬瞥篓发布中国国家标准化管理委员会厦仲

22542．1—2008

GB／T

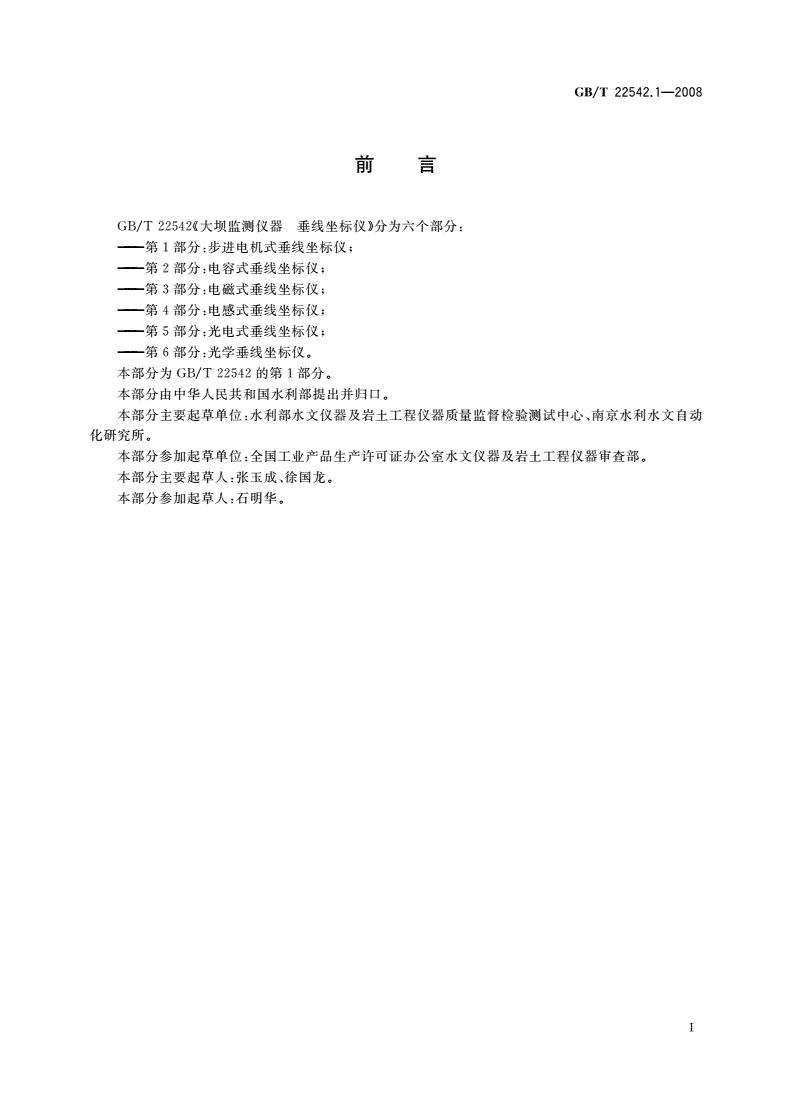

刖吾

GB／T

22542{(大坝监测仪器垂线坐标仪》分为六个部分：

——第1部分：步进电机式垂线坐标仪；

——第2部分：电容式垂线坐标仪；

——第3部分：电磁式垂线坐标仪；

——第4部分：电感式垂线坐标仪；

——第5部分：光电式垂线坐标仪；

——第6部分：光学垂线坐标仪。

本部分为GB／T22542的第1部分。

本部分由中华人民共和国水利部提出并归口。

本部分主要起草单位：水利部水文仪器及岩土工程仪器质量监督检验测试中心、南京水利水文自动

化研究所。

本部分参加起草单位：全国工业产品生产许可证办公室水文仪器及岩土工程仪器审查部。

本部分主要起草人：张玉成、徐国龙。

本部分参加起草人：石明华。

22542．1—2008

GB／T

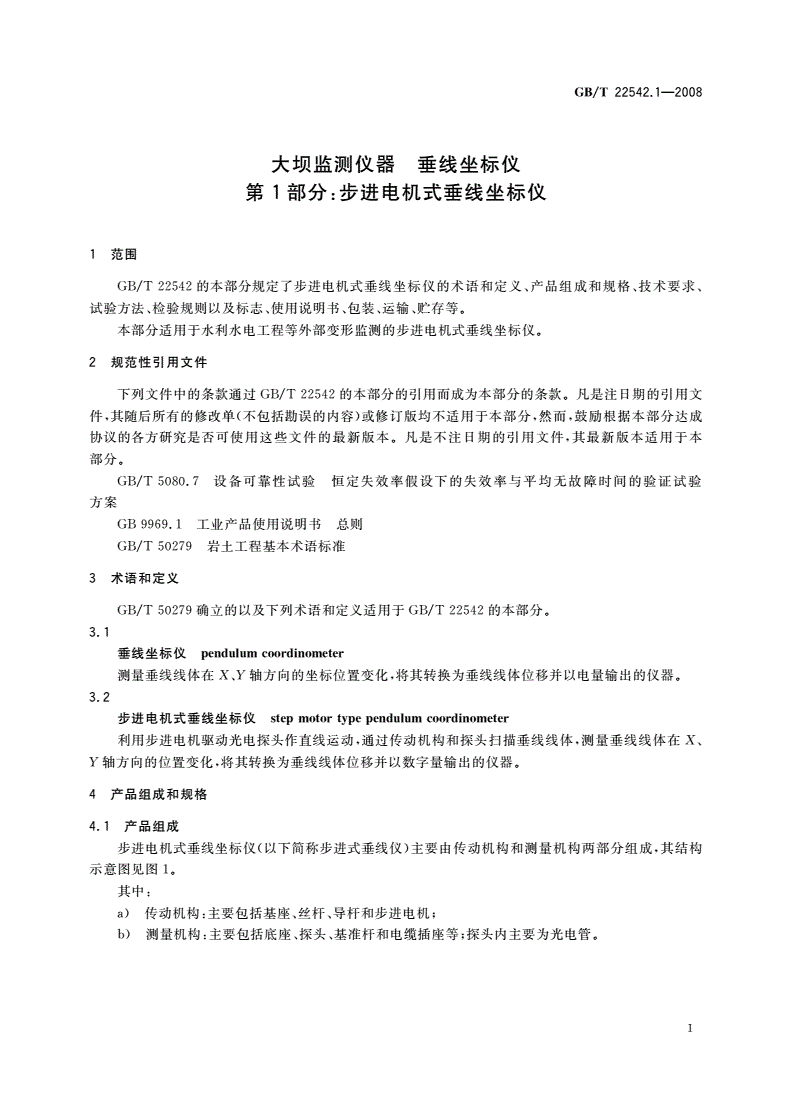

大坝监测仪器垂线坐标仪

第1部分：步进电机式垂线坐标仪

1范围

GB／T

22542的本部分规定了步进电机式垂线坐标仪的术语和定义、产品组成和规格、技术要求、

试验方法、检验规则以及标志、使用说明书、包装、运输、贮存等。

本部分适用于水利水电工程等外部变形监测的步进电机式垂线坐标仪。

2规范性引用文件

下列文件中的条款通过GB／T22542的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB／T5080．7设备可靠性试验

恒定失效率假设下的失效率与平均无故障时间的验证试验

方案

GB9969．1

工业产品使用说明书总则

50279

GB／T岩土工程基本术语标准

3术语和定义

GB／T

50279确立的以及下列术语和定义适用于GB／T22542的本部分。

3．1

coordinometer

垂线坐标仪pendulum

测量垂线线体在x、y轴方向的坐标位置变化，将其转换为垂线线体位移并以电量输出的仪器。

3．2

motorcoordinometer

步进电机式垂线坐标仪steptypependulum

利用步进电机驱动光电探头作直线运动，通过传动机构和探头扫描垂线线体，测
