GB/T 9357-2008 土工试验仪器 渗透仪

ICS07.060

N93QB

中华人民共和国国家标准

GB/T9357—2008

土工试验仪器渗透仪

Instrumentforsoiltest—Permeameter

2008-11-21发布2009-02-01实施

发布

GB/T9357—2008

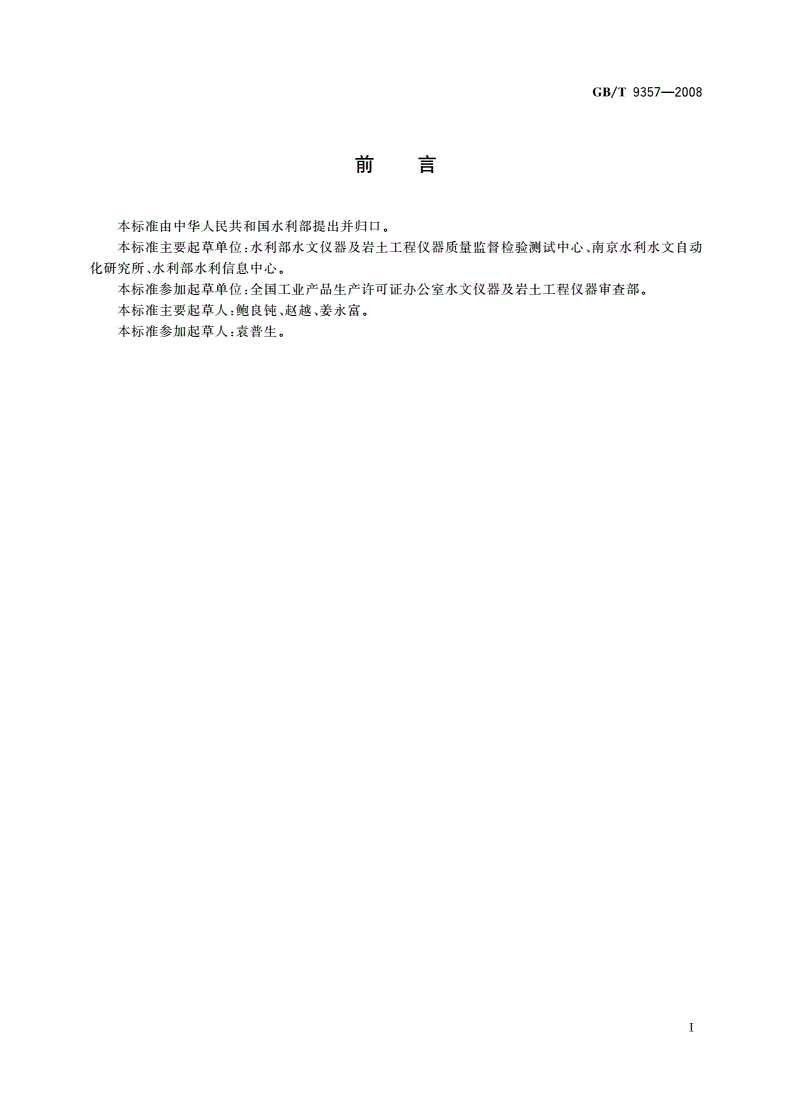

刖

本标准由中华人民共和国水利部提出并归口。

本标准主要起草单位:水利部水文仪器及岩土工程仪器质量监督检验测试中心、南京水利水文自动

化研究所、水利部水利信息中心。

本标准参加起草单位：全国工业产品生产许可证办公室水文仪器及岩土工程仪器审查部。

本标准主要起草人:鲍良钝、赵越、姜永富。

本标准参加起草人:袁普生。

T

GB/T9357—2008

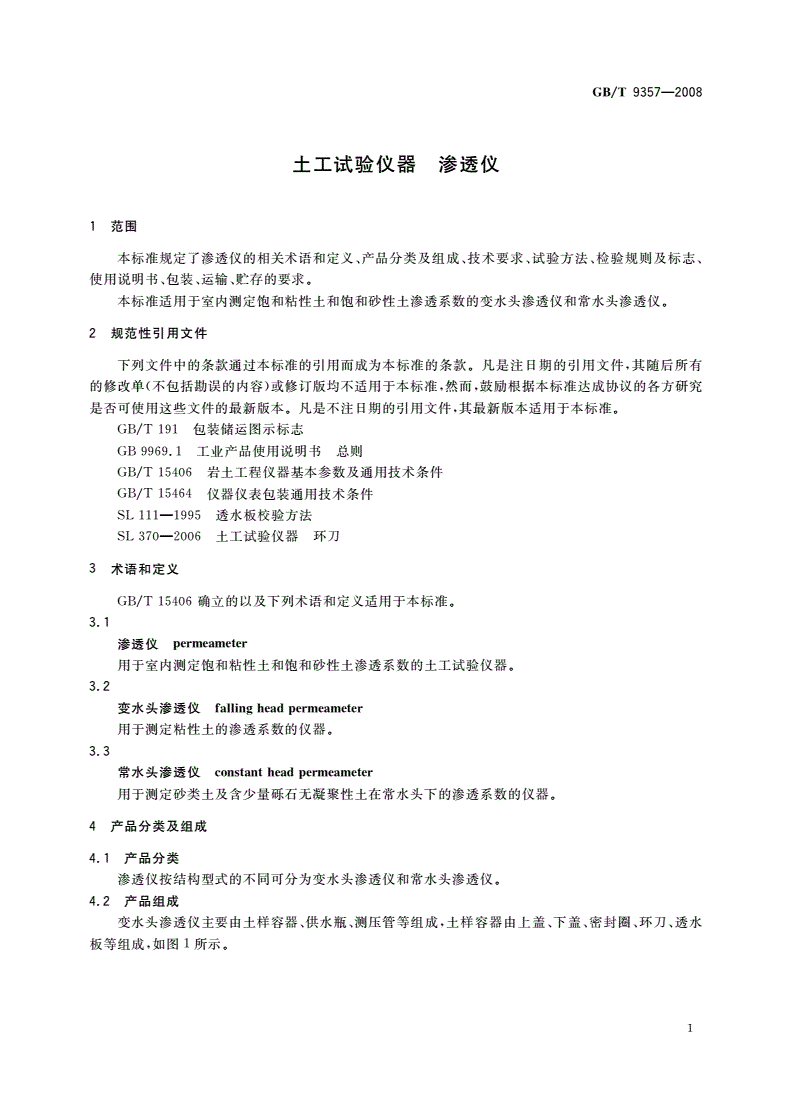

土工试验仪器渗透仪

1范围

本标准规定了渗透仪的相关术语和定义、产品分类及组成、技术要求、试验方法、检验规则及标志、

使用说明书、包装、运输、贮存的要求。

本标准适用于室内测定饱和粘性土和饱和砂性土渗透系数的变水头渗透仪和常水头渗透仪。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志

GB9969.1工业产品使用说明书总则

GB/T15406岩土工程仪器基本参数及通用技术条件

GB/T15464仪器仪表包装通用技术条件

SL111—1995透水板校验方法

SL370—2006土工试验仪器环刀

3术语和定义

GB/T15406确立的以及下列术语和定义适用于本标准。

3.1

渗透仪permeameter

用于室内测定饱和粘性土和饱和砂性土渗透系数的土工试验仪器。

3.2

变水头渗透仪fallingheadpermeameter

用于测定粘性土的渗透系数的仪器。

3.3

常水头渗透仪constantheadpermeameter

用于测定砂类土及含少量砾石无凝聚性土在常水头下的渗透系数的仪器。

4产品分类及组成

4.1产品分类

渗透仪按结构型式的不同可分为变水头渗透仪和常水头渗透仪。

4.2产品组成

变水头渗透仪主要由土样容器、供水瓶、测压管等组成，土样容器由上盖、下盖、密封圈、环刀、透水

板等组成，如图1所示。

1

GB/T9357—2008

1——进水管夹;9——上盖；

2供水瓶;10——出水管；

3——接水源管;11——密封圈；

4——变水头管;12——环刀；

5——进水管；
