DB21/T 3913-2024 住宅小区供配电工程技术规程

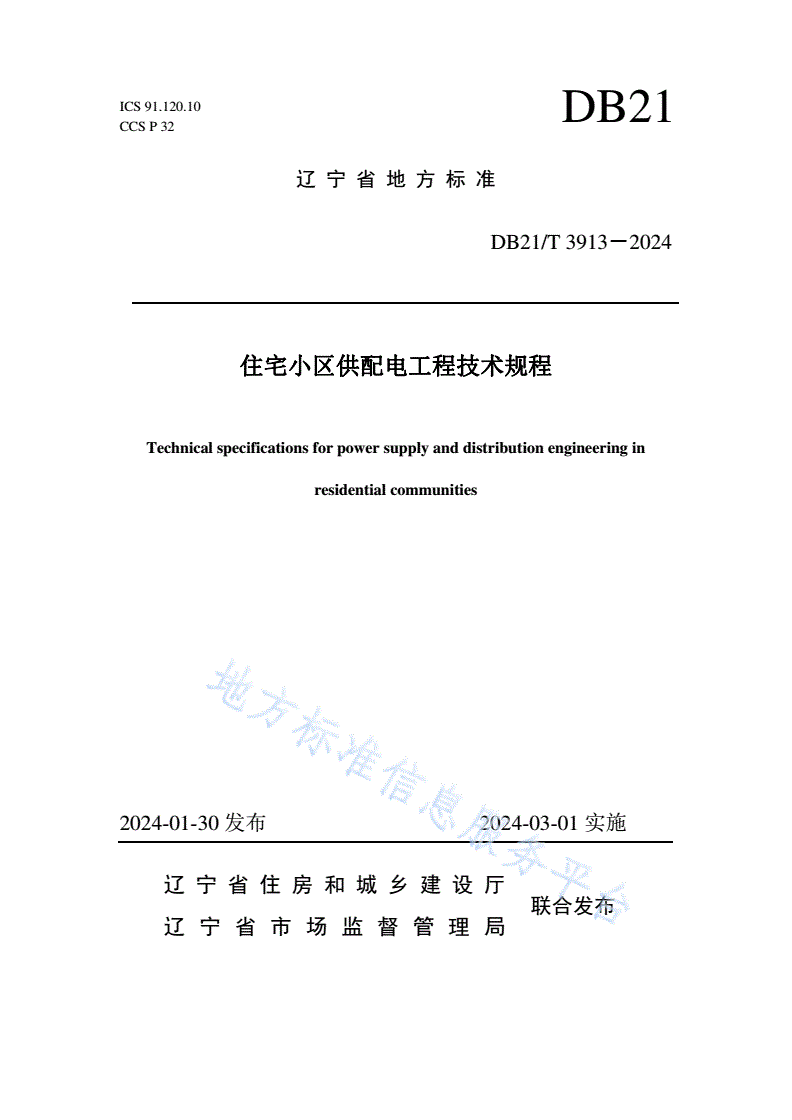

ICS91.120.10

CCSP32DB21

D

辽宁省地方标准

DB21/T3913－2024

住宅小区供配电工程技术规程

Technicalspecificationsforpowersupplyanddistributionengineeringin

residentialcommunities

2024-01-30发布2024-03-01实施

辽宁省住房和城乡建设厅

联合发布

辽宁省市场监督管理局

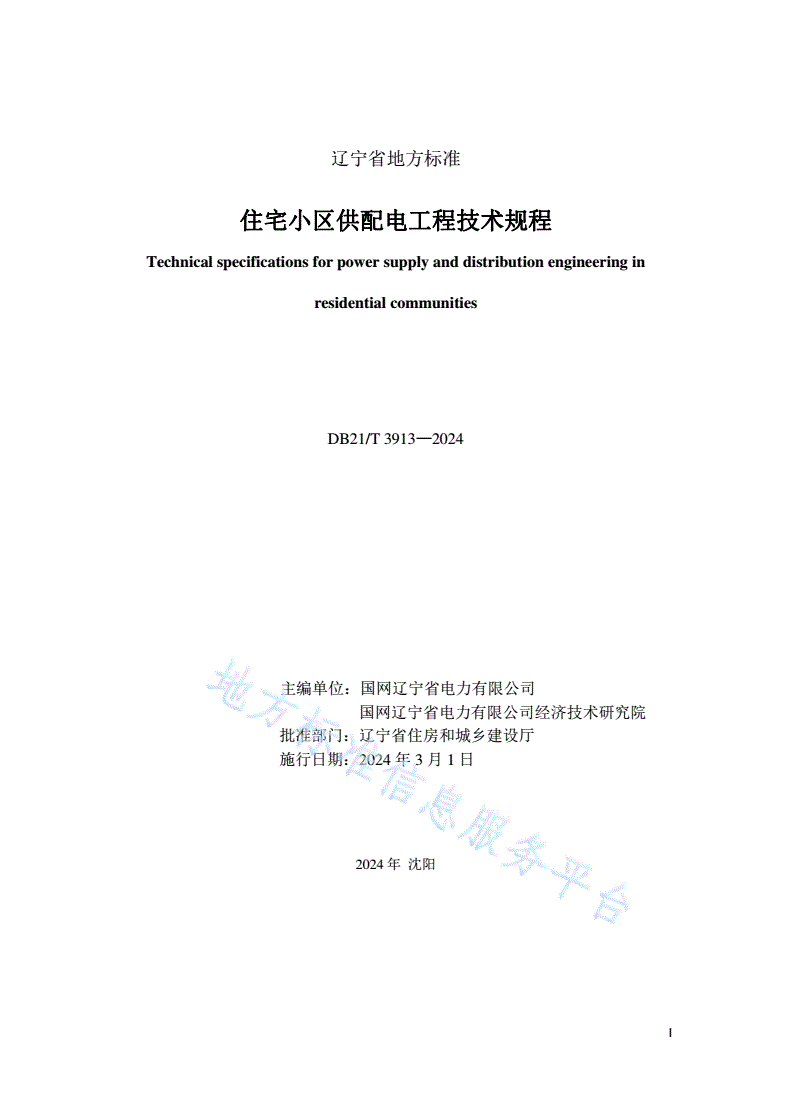

辽宁省地方标准

住宅小区供配电工程技术规程

Technicalspecificationsforpowersupplyanddistributionengineeringin

residentialcommunities

DB21/T3913—2024

主编单位：国网辽宁省电力有限公司

国网辽宁省电力有限公司经济技术研究院

批准部门：辽宁省住房和城乡建设厅

施行日期：2024年3月1日

2024年沈阳

I

前言

本标准是根据辽宁省住房和城乡建设厅关于印发《2022年度辽宁省工程建设地方标准

制修订计划》的通知（辽住建〔2022〕11号）要求，由国网辽宁省电力有限公司会同有关

单位共同编制完成。

本标准共分为10个章节，主要技术内容包括：1.总则；2.术语；3.供配电系统；4.供配

电设施；5.配电线路；6.配电自动化；7.电能计量装置；8.多元化设施接入；9.施工；10.调试

与验收。

本标准由辽宁省住房和城乡建设厅负责管理，由辽宁省电力有限公司负责具体技术内容

的解释。

本标准执行过程中如有意见和建议，请寄送国网辽宁省电力有限公司经济技术研究院

（地址：沈阳市沈河区文萃路183-1号，邮编：110015，电话：024-23135540，E-mail：

6421106@），以供修订时参考。

本规程主编单位：国网辽宁省电力有限公司

国网辽宁省电力有限公司经济技术研究院

本规程参编单位：国网辽宁省电力有限公司沈阳供电公司

国网辽宁省电力有限公司大连供电公司

国网辽宁省电力有限公司抚顺供电公司

辽宁省建设科学研究院有限责任公司

国网辽宁省电力有限公司辽阳供电公司

国网辽宁省电力有限公司铁岭供电公司

国网辽宁省电力有限公司朝阳供电公司

沈阳万科远北置业有限公司

沈阳电力勘测设计院有限责任公司

大连电力勘察设计院有限公司

铁岭市巨龙电力设计有限公司

朝阳电力勘测设计院有限公司

辽宁建科特种建筑技术工程有限公司

本规程主要起草人：王爱华陈刚马强刘一涛张小辉于泳刘云松

王阳张琦赵奇志沈飞崔征刘岩王刚

代子阔赵宇东吕忠华王海民刘武胜刘明岳李文宇

汤会祥安秉政孙勇宋瑞刘军夏智邱先磊

张嘉伦金子开卢天琪赵璐周晶薛涛周宁

王磊邵菲杨硕赵悦开姚远王洋

II

本规程主要审查人：郭晓岩朱义东井永腾于永彬金强白阳闫晗

III

目次

1总则.............................................................................................................................................1

2术语.............................................................................................................................................2

3供配电系统..................................................................................................................................5

3.1一般规定..........................................................................................................................5

3.2负荷分级..........................................................................................................................5

3.3负荷计算..........................................................................................................................5

3.4供电方式..........................................................................................................................6

3.5电能质量..........................................................................................................................7

4供配电设施..................................................................................................................................8

4.1一般规定..........................................................................................................................8

4.2设备选型..........................................................................................................................9

4.3开关站............................................................................................................................10

4.4环网室............................................................................................................................10

4.5环网箱............................................................................................................................11

4.6配电室............................................................................................................................11

4.7低压电缆分支箱............................................................................................................12

5配电线路....................................................................................................................................13

5.1一般规定........................................................................................................................13

5.2架空线路........................................................................................................................13

5.3电缆线路........................................................................................................................14

6配电自动化................................................................................................................................17

6.1一般规定........................................................................................................................17

6.2通信方式........................................................................................................................17

7电能计量装置............................................................................................................................18

7.1一般规定........................................................................................................................18

7.2计量箱............................................................................................................................18

7.3互感器............................................................................................................................19

7.4用电信息采集终端........................................................................................................19

8多元化设施接入........................................................................................................................20

8.1一般规定........................................................................................................................20

8.2分布式电源接入............................................................................................................20

8.3电动汽车充电设施........................................................................................................21

9施工.............................................................................................................................................22

9.1一般规定........................................................................................................................22

9.2供配电设施施工............................................................................................................22

9.3配电线路施工................................................................................................................23

10调试与验收..............................................................................................................................26

10.1一般规定......................................................................................................................26

10.2试验与调试..................................................................................................................26

10.3竣工验收......................................................................................................................26

IV

本规程用词说明..............................................................................................................................28

引用标准名录..................................................................................................................................29

条文说明....................................................................................................................................31

V

Contents

1GeneralProvisions.................................................................................................1

2Terms.....................................................................................................................2

3PowerSupplyandDistributionSystem.................................................................5

3.1GeneralRequirements...................................................................................5

3.2LoadClassification.......................................................................................5

3.3LoadCalculation...........................................................................................5

3.4PowerSupplyMode......................................................................................6

3.5PowerQuality...............................................................................................7

4PowerSupplyandDistributionFacilities..............................................................8

4.1GeneralRequirements...................................................................................8

4.2EquipmentSelection.....................................................................................9

4.3Switchyard..................................................................................................10

4.4RingMainRoom.........................................................................................10

4.5RingMainUnit...........................................................................................11

4.6ElectricityDistributionRoom.....................................................................11

4.7LowVoltageCableTappingBox...............................................................12

5DistributionLine..................................................................................................13

5.1GeneralRequirements.................................................................................13

5.2OverheadLine.............................................................................................13

5.3CableLine...................................................................................................14

6DistributionAutomation......................................................................................17

6.1GeneralRequirements.................................................................................17

6.2CommunicationMode................................................................................17

7ElectricEnergyMeteringDevice.........................................................................18

7.1GeneralRequirements.................................................................................18

7.2MeteringBox..............................................................................................18

7.3Transformer.................................................................................................19

7.4ElectricityInformationCollectionTerminal..............................................19

8DiverifiedFacilityAccess....................................................................................20

8.1GeneralRequirements.................................................................................20

8.2DistributedPowerAccess...........................................................................20

8.3ElectricVehicleChargingFacilities...........................................................21

9Construction.........................................................................................................22

VI

9.1GeneralRequirements.................................................................................22

9.2Constructionofpowersupplyanddistributionfacilities............................22

9.3Constructionofdistributionlines................................................................23

10DebugandAcceptance......................................................................................26

10.1GeneralRequirements...............................................................................26

10.2TestandDebug.........................................................................................26

10.3Completionacceptance.............................................................................26

ExplanationofWordinginthisCode........................................................................28

ListofQuotedStandards...........................................................................................29

ExplanationofProvisions..........................................................................................31

VII

1总则

1.0.1为适应人民生活水平日益增长的需求，促进住宅小区供配电工程建设与社会发展相

协调，结合我省经济发展和配电网现状，制定本规程。

1.0.2本规程适用于辽宁省行政区域内新建住宅小区供配电工程的建设，改建和扩建工程

可参照本规范执行。

1.0.3住宅小区供配电设施的建设，应纳入当地配电网统一规划，与城镇发展规划和配电

网运行现状相结合，建设应本着以人为本、安全、经济、实用、节能、环保的原则进行。

1.0.4住宅小区供配电工程建设除应符合本规程外，尚应符合国家及各行业现行有关标准

的规定。

1

2术语

2.0.1配电网distributionnetwork

从电源侧（输电网和分布式电源等发电设施）接受电能，并通过配电设施就地或逐级分

配给各类用户的电力网络。

2.0.2公建设施Publicbuildings

与居住人口规模相对应配套建设的，主要为本住宅小区居民提供公共服务的各类生活、

安保、消防设施。

2.0.3双重电源duplicatesupply

一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立

的。

2.0.4双回路doublecircuitline

为同一用电负荷供电的两回供电线路。

2.0.5应急电源emergencypowersupply

用作应急供电系统组成部分的电源。

2.0.6备用电源standbypowersupply

当正常电源断电时，用来维持电气装置或照明系统所需的电源。

2.0.7供电半径powersupplyradius

变电站供电范围的几何中心到边界的平均值；中低压配网线路的供电半径指从变电站

（配电变压器）二次侧出线到其供电的最远负荷点之间的线路长度。

2.0.8不停电作业接口UPSoperationinterface

用于10kV及以下电压等级配电系统中，具备接通或断开功能的快速插拔装置。按电压

等级可分为10kV电压等级不停电作业接口和0.4kV电压等级不停电作业接口。

2.0.9开关站switchgearstation

设有高压配电进出线、对功率进行再分配的配电装置，相当于变电站母线的延伸，可用

于解决变电站进出线间隔有限或进出线走廊受限，并在区域中起到电源支撑的作用，高压开

关站内必要时可附设配电变压器。

2.0.10环网柜ringmainunit

用于高压电缆线路环进环出及分接负荷的配电装置，环网柜配置负荷开关或断路器。环

网柜按结构可分为共箱型和间隔型。

2

2.0.11环网室ringmainunitroom

由多面环网柜组成，用于高压电缆线路环进环出及分接负荷、且不含配电变压器的户内

配电设备及土建设施的总称。

2.0.12环网箱ringmainunitcabinet

或称户外开关箱，是安装于户外、由多面环网柜组成、有外箱壳防护，用于高压电缆线

路环进环出及分接负荷、且不含配电变压器的配电设施。

2.0.13配电室distributionroom

或称配电房，是将高压变换为低压并分配电力的户内配电设备及土建设施的总称，配电

室内设有高压开关、配电变压器、低压出线开关等装置。配电室按功能可分为终端型和环网

型，终端型配电室主要为低压电力用户分配电能，环网型配电室除了为低压电力用户分配电

能之外，还用于高压电缆线路的环进环出及分接负荷。

2.0.14低压电缆分支箱LVcablebranchbox

或称低压电缆分接箱，完成配电系统中电缆线路的汇集和分接功能，可配置塑壳式断路

器保护或熔断器刀闸保护，一般采取户外或户内、落地或挂墙安装。

2.0.15配电自动化distributionautomation

以一次网架和设备为基础，综合利用计算机技术、信息及通信等技术，实现对配电网的

监测与控制，并通过与相关应用系统的信息集成，实现配电系统的管理。

2.0.16配电自动化终端remoteterminalunitofdistributionautomation

安装在配电网的各种远方监测、控制单元的总称，完成数据采集、控制和通信等功能，

主要包括馈线终端、站所终端、配变终端等，简称配电终端。

2.0.17电能计量装置electricenergymeteringdevice

由各类计量表计（电能表）、计量互感器及其二次回路、电能计量箱（柜）和与电能计

量有关的采集终端及其工作电源、费控装置等设备所组成装置的总和。

2.0.18用电信息采集终端electricenergydataacquireterminal

对各信息采集点用电信息采集的设备，简称采集终端。可以实现电能表数据的采集、数

据管理、数据双向传输以及转发或执行控制命令的设备。用电信息采集终端按应用场所分为

专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。

2.0.19分布式电源dis
