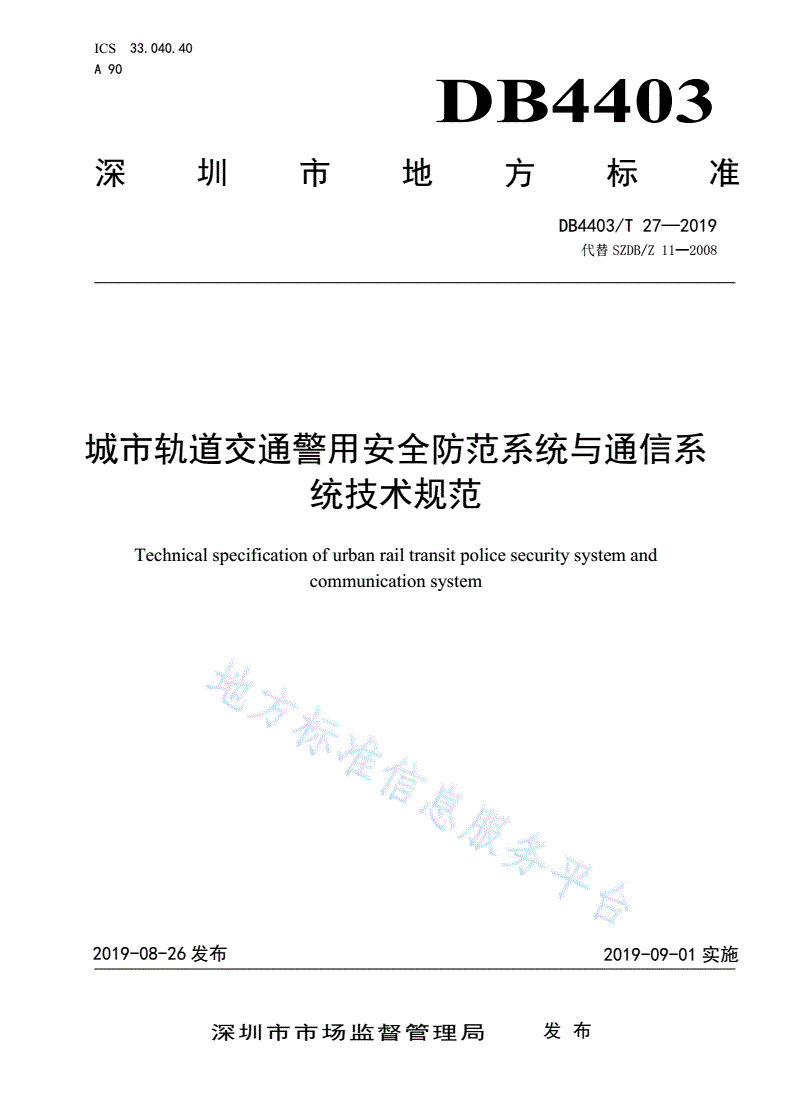

DB4403/T 27-2019 城市轨道交通警用安全防范系统与通信系统技术规范

ICS33.040.40

A90

DB4403

深圳市地方标准

DB4403/T27—2019

代替SZDB/Z11—2008

城市轨道交通警用安全防范系统与通信系

统技术规范

Technicalspecificationofurbanrailtransitpolicesecuritysystemand

communicationsystem

2019-08-26发布2019-09-01实施

深圳市市场监督管理局发布

DB4403/T27—2019

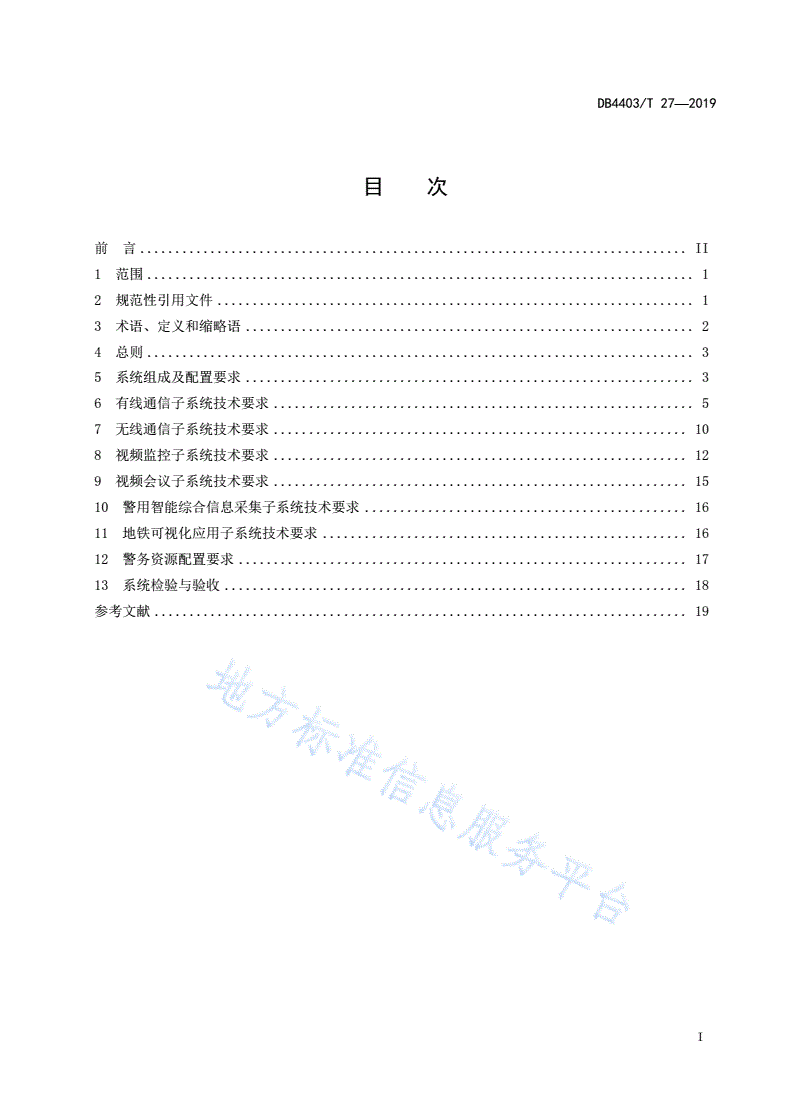

目次

前言..............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语、定义和缩略语................................................................2

4总则..............................................................................3

5系统组成及配置要求................................................................3

6有线通信子系统技术要求............................................................5

7无线通信子系统技术要求...........................................................10

8视频监控子系统技术要求...........................................................12

9视频会议子系统技术要求...........................................................15

10警用智能综合信息采集子系统技术要求..............................................16

11地铁可视化应用子系统技术要求....................................................16

12警务资源配置要求................................................................17

13系统检验与验收..................................................................18

参考文献............................................................................19

I

DB4403/T27—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替SZDB/Z11—2008《深圳市城市轨道交通警用安全防范系统配置规范》。与SZDB/Z11

—2008相比，除编辑性修改外，主要技术变化如下：

——修改了“标准名称”；

——修改了“范围”（见第1章，2008年版的第1章）；

——修改了“术语和定义”（见3.1，2008年版的第3章）；

——增加了“缩略语”（见3.2）；

——修改了“警用通信子系统配置与要求”（见第5章，2008年版的第5章）；

——修改了“视频安防监控设计（技术）要求”（见第8章，2008年版的5.2）；

——修改了“警用有线通信系统设计（技术）要求”（见第6章，2008年版的5.3）；

——修改了“警用无线通信系统设计（技术）要求”（见第7章，2008年版的5.4）；

——删除了“警用计算机网络设计（技术）要求”（见2008年版的5.5）；

——删除了“安全保障子系统配置与要求”（见2008年版的第6章）；

——增加了“视频会议子系统技术要求”（见第9章）；

——增加了“警用智能综合信息采集子系统技术要求”（见第10章）；

——增加了“地铁可视化应用子系统技术要求”（见第11章）；

——修改了“警务资源子系统配置与要求”（见第12章，2008年版的第7章）。

本标准由深圳市公安局公交分局提出。

本标准由深圳市公安局安全技术防范管理办公室归口。

本标准起草单位：深圳市智慧安防行业协会、深圳市星火电子工程公司、杭州海康威视数字技术股

份有限公司、华为技术有限公司、海能达通信股份有限公司、深圳市地铁集团有限公司、深圳市天彦通

信股份有限公司、任子行网络技术股份有限公司、深圳北斗应用技术研究院有限公司、深圳英飞拓科技

股份有限公司、深圳云天励飞技术有限公司、上海广拓信息技术有限公司、华平智慧信息技术（深圳）

有限公司、触景无限科技（北京）有限公司、力同科技股份有限公司。

本标准主要起草人：杨帆、李晟春、程镇锐、赖智平、李冉、杨康才、朱培瑜、周剑锋、梁家伟、

孙启智、孟寒松、钱路之、陈兴康、周大忠、张浩、张建、黄立、闫锐、徐志伟、张帅雅、景发俊、董

晓波、雷秋菊、章晋艮、杨玉城、张帆、秦永涛、程冰、王雷、张北江、常清璞、蔡东志。

本标准所代替标准的历次版本发布情况为：

——SZDB/Z11—2008。

II

DB4403/T27—2019

城市轨道交通警用安全防范系统与通信系统技术规范

1范围

本标准规定了城市轨道交通警用安全防范系统与通信系统的组成及配置要求、有线通信子系统、无

线通信子系统、视频监控子系统、视频会议子系统、警用智能综合信息采集子系统、地铁可视化应用子

系统和警务资源配置要求及系统检验与验收。

本标准适用于深圳市城市轨道交通警用安全防范系统与通信系统的建设。与城市轨道交通相连商业

区域参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T28181—2016公共安全视频监控联网系统信息传输、交换、控制技术要求

GB50157地铁设计规范

GB50174数据中心设计规范

GB50198民用闭路监视电视系统工程技术规范

GB50311综合布线系统工程设计规范

GB50314智能建筑设计标准

GB50348安全防范工程技术标准

GB50382城市轨道交通通信工程质量验收规范

GB50490—2009城市轨道交通技术规范

GB51151城市轨道交通公共安全防范系统工程技术规范

GA/T751视频图像文字标注规范

GA/T1056警用数字集群（PDT）通信系统总体技术规范

GA/T1325—2017安全防范人脸识别应用视频图像采集规范

GA/T1400.4公安视频图像信息应用系统第4部分：接口协议要求

GA1467—2018城市轨道交通安全防范要求

YD/T1948.1传送网承载以太网（EoT）技术要求第1部分：以太网层网络的体系结构

YD/T1948.2传送网承载以太网（EoT）技术要求第2部分：以太网用户网络接口（UNI）和网络

节点接口（NNI）

YD/T1948.3传送网承载以太网（EoT）技术要求第3部分：以太网业务框架

YD/T1948.4传送网承载以太网（EoT）技术要求第4部分：以太网运营、管理和维护（OAM）

YD/T1948.5传送网承载以太网（EoT）技术要求第5部分：以太网专线（EPL）业务和以太网虚

拟专线（EVPL）业务

YD/T2484分组增强型光传送网（OTN）设备技术要求

YD/T2486增强型多业务传送节点（MSTP）设备技术要求

YD/T2491通信电缆物理发泡聚乙烯绝缘纵包铜带外导体辐射型漏泄同轴电缆

1

DB4403/T27—2019

建标100公安派出所建设标准

SZDB/Z316动态人脸识别系统前端建设规范

ITU-TG.703：2016同步数字接口的物理/电特性

ITU-TG.711：1988话音频率的脉冲编码调制

ITU-TG.722：20127kHz的64kbit/s音频编码

ITU-TG.826：2002基群或基群速率以上国际恒定比特率数字通道的差错性能参数和指标

ITU-TH.323：2009基于数据包的多媒体通信系统

IEEE802.3：2018信息技术系统间通信和信息交换局域网和城域网特定要求第3部

分:CSMA/CD接入方式和物理层规范

3术语、定义和缩略语

3.1术语和定义

GB51151和GB50348界定的以及下列术语和定义适用于本文件。

3.1.1

城市轨道交通urbanrailtransit

采用专用轨道导向运行的城市公共客运交通系统，包括地铁、轻轨、单轨、有轨电车、磁浮、自动

导向轨道、市域快速轨道系统。

[GB50490—2009，定义2.0.1]

3.1.2

公安信息网publicsecurityinformationnetwork

处理城市轨道交通公安信息业务并能接入全国公安信息网络的专用网络。

3.1.3

公安无线通信网publicsecuritymobilecommunicationnetwork

为城市轨道交通公安提供无线通信业务并能接入公安无线通信系统的专用网络。

3.1.4

公安视频专网publicsecurityvideosurveillancenetwork

用于传输城市轨道交通公安视频图像、汇接各层级视频图像信息系统、支撑公安视频图像服务的专

用网络。

3.1.5

警务室policeroom

警务人员在轨道交通执勤的固定办公场所。

3.2缩略语

下列缩略语适用于本文件。

ADM：分插复用器（Add-DropMultiplexer）

AGC：自动增益控制（AutomaticGainControl）

CGCS2000：2000国家大地坐标系（ChinaGeodeticCoordinateSystem2000）

CNG：舒适噪音发生器（ComfortNoiseGenerator）

2

DB4403/T27—2019

DHCP：动态主机配置协议（DynamicHostConfigurationProtocol）

HLS：Apple的动态码率自适应技术（HTTPLiveStreaming）

MSTP：多业务传输节点（Multi-ServiceTransmissionPlatform）

OTN：光传送网络（OpticalTransportnetwork）

PLC：可编程序控制器（ProgrammableLogicController）

PPPoE：以太网上点对点协议（PointtoPointProtocoloverEthernet）

QoS：服务质量（QualityofService）

QSIG：Q信令（QSignaling）

RTSP：实时流媒体协议（RealtimeStreamingProtocol）

SDH：同步数字体系（SynchronousDigitalHierarchy）

SIP：会话初始协议（SessionInitiationProtocol）

SRTP：安全实时传输协议（Securereal-timetransportprotocol）

SS7：7号信令系统（SignalingSystemNo.7）

STM-N：N阶同步传送模块（SynchronousTransportModuleoforderN）

TDM：时分复用（TimeDivisionMultiplexing）

TLS：传输层安全（TransportLayerSecurity）

VAD：语音活动检测（VoiceActivityDetection）

VC：虚容器（VirtualContainer）

VoIP：网络电话(VoiceoverInternetProtocol)

WGS：世界大地测量系统（WorldGeodeticSystem）

4总则

4.1城市轨道交通警用安全防范系统与通信系统的建设应与城市轨道交通工程建设同步规划、同步设

计、同步施工、同步验收、同步交付使用。

4.2城市轨道交通警用安全防范系统与通信系统的建设应符合国家现行的工程建设标准及相关技术规

范。

4.3城市轨道交通警用安全防范系统与通信系统采用的设备应符合国家标准、公共安全行业标准及相

关规定。

5系统组成及配置要求

5.1系统组成

城市轨道交通警用安全防范系统与通信系统由有线通信子系统、无线通信子系统、视频监控子系统、

视频会议子系统、警用智能综合信息采集子系统和地铁可视化应用子系统组成，并与公安机关现有系统

对接。

5.2系统配置要求

系统配置应符合表1的要求。

3

DB4403/T27—2019

表1系统配置表

序号项目安装区域或位置配置要求

1传输网络（传输设备）车站警用设备用房、派出所、分局机关●

2公安信息网车站警用设备用房、派出所、分局机关机房●

3公安视频专网车站警用设备用房、派出所、分局机关机房●

有线通信子系统

4专用电话分局机关、派出所、警用分控中心、警务室●

5通信光缆分局机关、派出所、地铁区域●

6工作终端分局机关、派出所、警用分控中心、警务室●

交换控制（核心网）

7车站警用设备用房、派出所、分局机关机房●

中心

8基站派出所、警用分控中心、警务室（高架站除外）●

无线通信子系统

9固定台派出所、警用分控中心、警务室●

10车载台警用车辆●
