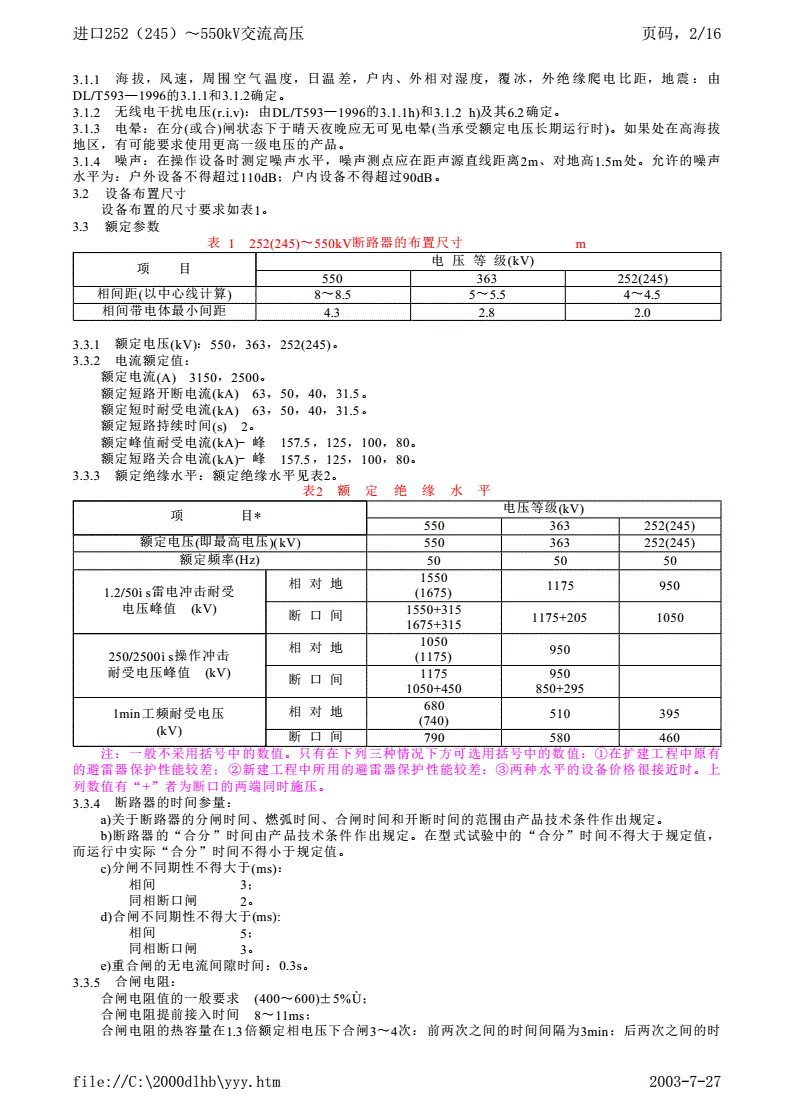

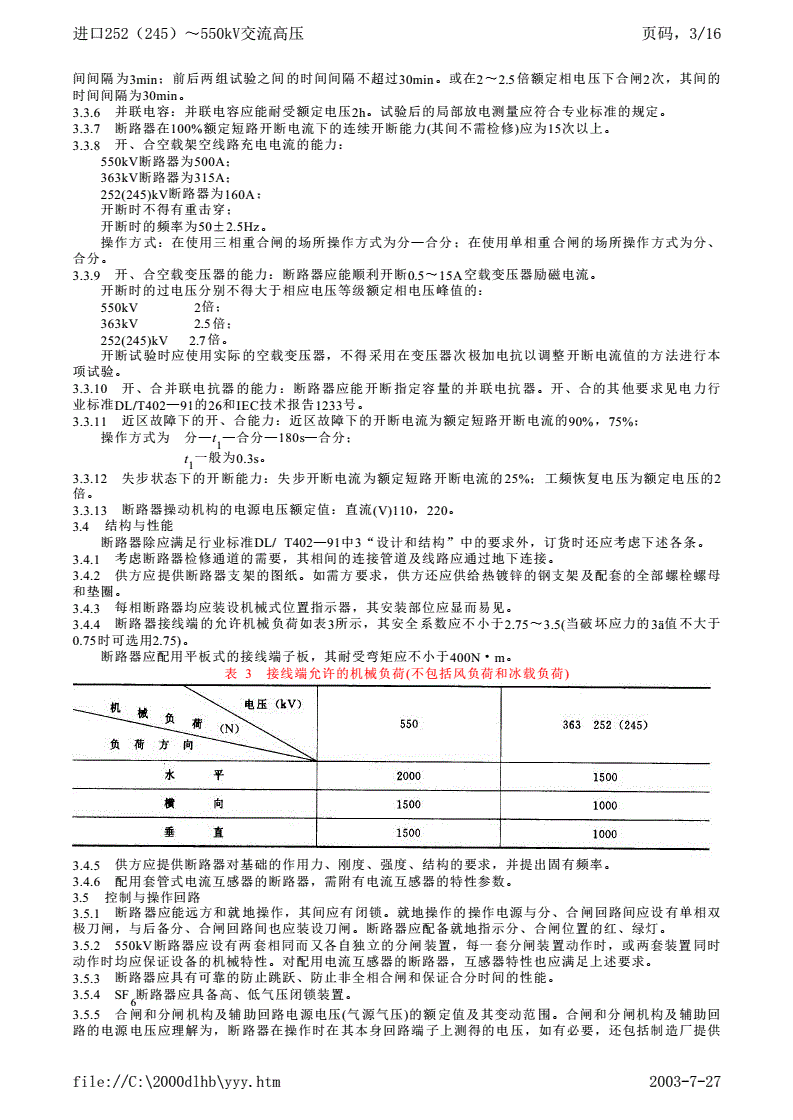

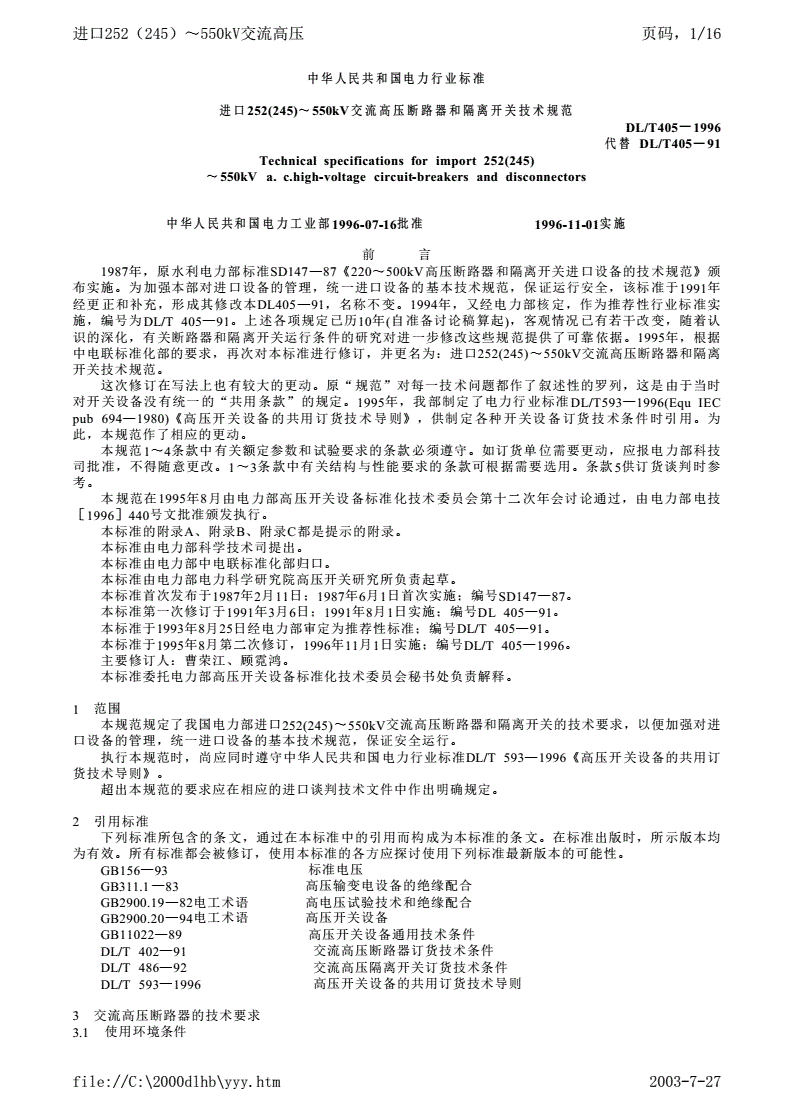

进口��(��)~���交流高压页码,���

中华人民共和国电力行业标准

进口252(245)~550kV交流高压断路器和隔离开关技术规范

DL/T405—1996

代替�DL/T405—91

Technical�specifications�for�import�252(245)

~550kV�a.�c.high-voltage�circuit-breakers�and�disconnectors�

中华人民共和国电力工业部1996-07-16批准��������1996-11-01实施

前���言

��1987年,原水利电力部标准SD147—87《220~500kV高压断路器和隔离开关进口设备的技术规范》颁

布实施。为加强本部对进口设备的管理,统一进口设备的基本技术规范,保证运行安全,该标准于1991年

经更正和补充,形成其修改本DL405—91,名称不变。1994年,又经电力部核定,作为推荐性行业标准实

施,编号为DL/T�405—91。上述各项规定已历10年(自准备讨论稿算起),客观情况已有若干改变,随着认

识的深化,有关断路器和隔离开关运行条件的研究对进一步修改这些规范提供了可靠依据。1995年,根据

中电联标准化部的要求,再次对本标准进行修订,并更名为:进口252(245)~550kV交流高压断路器和隔离

开关技术规范。

��这次修订在写法上也有较大的更动。原“规范”对每一技术问题都作了叙述性的罗列,这是由于当时

对开关设备没有统一的“共用条款”的规定。1995年,我部制定了电力行业标准DL/T593—1996(Equ�IEC

pub�694—1980)《高压开关设备的共用订货技术导则》,供制定各种开关设备订货技术条件时引用。为

此,本规范作了相应的更动。

��本规范1~4条款中有关额定参数和试验要求的条款必须遵守。如订货单位需要更动,应报电力部科技

司批准,不得随意更改。1~3条款中有关结构与性能要求的条款可根据需要选用。条款5供订货谈判时参

考。

��本规范在1995年8月由电力部高压开关设备标准化技术委员会第十二次年会讨论通过,由电力部电技

[1996]440号文批准颁发执行。

��本标准的附录A、附录B、附录C都是提示的附录。

��本标准由电力部科学技术司提出。

��本标准由电力部中电联标准化部归口。

��本标准由电力部电力科学研究院高压开关研究所负责起草。

��本标准首次发布于1987年2月11日;1987年6月1日首次实施;编号SD147—87。

��本标准第一次修订于1991年3月6日;1991年8月1日实施;编号DL�405—91。

��本标准于1993年8月25日经电力部审定为推荐性标准;编号DL/T�405—91。

��本标准于1995年8月第二次修订,1996年11月1日实施;编号DL/T�405—1996。

��主要修订人:曹荣江、顾霓鸿。

��本标准委托电力部高压开关设备标准化技术委员会秘书处负责解释。

1�范围

��本规范规定了我国电力部进口252(245)~550kV交流高压断路器和隔离开关的技术要求,以便加强对进

口设备的管理,统一进口设备的基本技术规范,保证安全运行。

��执行本规范时,尚应同时遵守中华人民共和国电力行业标准DL/T�593—1996《高压开关设备的共用订

货技术导则》。

��超出本规范的要求应在相应的进口谈判技术文件中作出明确规定。

2�引用标准

��下列标准所包含的条文,通过在本标准中的引用而构成为本标准的条文。在标准出版时,所示版本均

为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

��GB156—93����������标准电压

��GB311.1—83���������高压输变电设备的绝缘配合

��GB2900.19—82电工术语����高电压试验技术和绝缘配合

��GB2900.20—94电工术语����高压开关设备

��GB11022—89���������高压开关设备通用技术条件

��DL/T�402—91���������交流高压断路器订货技术条件

��DL/T�486—92���������交流高压隔离开关订货技术条件

��DL/T�593—1996��������高压开关设备的共用订货技术导则

3�交流高压断路器的技术要求

3.1�使用环境条件

�������������������

进口��(��)~���交流高压页码,���

3.1.1�海拔,风速,周围空气温度,日温差,户内、外相对湿度,覆冰,外绝缘爬电比距,地震:由

DL/T593—1996的3.1.1和3.1.2确定。

3.1.2�无线电干扰电压(r.i.v):由DL/T593—1996的3.1.1h)和3.1.2�h)及其6.2确定。

3.1.3�电晕:在分(或合)闸状态下于晴天夜晚应无可见电晕(当承受额定电压长期运行时)。如果处在高海拔

地区,有可能要求使用更高一级电压的产品。

3.1.4�噪声:在操作设备时测定噪声水平,噪声测点应在距声源直线距离2m、对地高1.5m处。允许的噪声

水平为:户外设备不得超过110dB;户内设备不得超过90dB。

3.2�设备布置尺寸

��设备布置的尺寸要求如表1。

3.3�额定参数

表�1�252(245)~550kV断路器的布置尺寸��������m

电�压�等�级(kV)

项��目

550363252(245)

相间距(以中心线计算)8~8.55~5.54~4.5

相间带电体最小间距4.32.82.0

3.3.1�额定电压(kV):550,363,252(245)。

3.3.2�电流额定值:

��额定电流(A)�3150,2500。

��额定短路开断电流(kA)�63,50,40,31.5。

��额定短时耐受电流(kA)�63,50,40,31.5。

��额定短路持续时间(s)�2。

��额定峰值耐受电流(kA)-峰�157.5,125,100,80。

��额定短路关合电流(kA)-峰�157.5,125,100,80。

3.3.3�额定绝缘水平:额定绝缘水平见表2。

表2�额�定�绝�缘�水�平

电压等级(kV)

项����目*

550363252(245)

额定电压(即最高电压)(kV)550363252(245)

额定频率(Hz)505050

1550

相�对�地1175950

1.2/50ìs雷电冲击耐受(1675)

电压峰值�(kV)1550+315

断�口�间1175+2051050

1675+315

1050

相�对�地950

250/2500ìs操作冲击(1175)

耐受电压峰值�(kV)1175950

断�口�间

1050+450850+295

680

1min工频耐受电压相�对�地510395

(740)

(kV)

断�口�间790580460

��注:一般不采用括号中的数值。只有在下列三种情况下方可选用括号中的数值:①在扩建工程中原有

的避雷器保护性能较差;②新建工程中所用的避雷器保护性能较差;③两种水平的设备价格很接近时。上

列数值有“+”者为断口的两端同时施压。

3.3.4�断路器的时间参量:

��a)关于断路器的分闸时间、燃弧时间、合闸时间和开断时间的范围由产品技术条件作出规定。

��b)断路器的“合分”时间由产品技术条件作出规定。在型式试验中的“合分”时间不得大于规定值,

而运行中实际“合分”时间不得小于规定值。

��c)分闸不同期性不得大于(ms):

����相间������3;

����同相断口闸���2。

��d)合闸不同期性不得大于(ms):

����相间������5;

����同相断口闸���3。

��e)重合闸的无电流间隙时间:0.3s。

3.3.5�合闸电阻:

��合闸电阻值的一般要求�(400~600)±5%Ù;

��合闸电阻提前接入时间�8~11ms;

��合闸电阻的热容量在1.3倍额定相电压下合闸3~4次:前两次之间的时间间隔为3min;后两次之间的时

�������������������

进口��(��)~���交流高压页码,���

间间隔为3min;前后两组试验之间的时间间隔不超过30min。或在2~2.5倍额定相电压下合闸2次,其间的

时间间隔为30min。

3.3.6�并联电容:并联电容应能耐受额定电压2h。试验后的局部放电测量应符合专业标准的规定。

3.3.7�断路器在100%额定短路开断电流下的连续开断能力(其间不需检修)应为15次以上。

3.3.8�开、合空载架空线路充电电流的能力:

��550kV断路器为500A;

��363kV断路器为315A;

��252(245)kV断路器为160A;

��开断时不得有重击穿;

��开断时的频率为50±2.5Hz。

��操作方式:在使用三相重合闸的场所操作方式为分—合分;在使用单相重合闸的场所操作方式为分、

合分。

3.3.9�开、合空载变压器的能力:断路器应能顺利开断0.5~15A空载变压器励磁电流。

��开断时的过电压分别不得大于相应电压等级额定相电压峰值的:

��550kV����2倍;

��363kV����2.5倍;

��252(245)kV��2.7倍。

��开断试验时应使用实际的空载变压器,不得采用在变压器次极加电抗以调整开断电流值的方法进行本

项试验。

3.3.10�开、合并联电抗器的能力:断路器应能开断指定容量的并联电抗器。开、合的其他要求见电力行

业标准DL/T402—91的26和IEC技术报告1233号。

3.3.11�近区故障下的开、合能力:近区故障下的开断电流为额定短路开断电流的90%,75%;

��操作方式为�分—t—合分—180s—合分;

1

��������t一般为0.3s。

1

3.3.12�失步状态下的开断能力:失步开断电流为额定短路开断电流的25%;工频恢复电压为额定电压的2

倍。

3.3.13�断路器操动机构的电源电压额定值:直流(V)110,220。

3.4�结构与性能

��断路器除应满足行业标准DL/�T402—91中3“设计和结构”中的要求外,订货时还应考虑下述各条。

3.4.1�考虑断路器检修通道的需要,其相间的连接管道及线路应通过地下连接。

3.4.2�供方应提供断路器支架的图纸。如需方要求,供方还应供给热镀锌的钢支架及配套的全部螺栓螺母

和垫圈。

3.4.3�每相断路器均应装设机械式位置指示器,其安装部位应显而易见。

3.4.4�断路器接线端的允许机械负荷如表3所示,其安全系数应不小于2.75~3.5(当破坏应力的3ä值不大于

0.75时可选用2.75)。

��断路器应配用平板式的接线端子板,其耐受弯矩应不小于400N·m。

表�3�接线端允许的机械负荷(不包括风负荷和冰载负荷)

3.4.5�供方应提供断路器对基础的作用力、刚度、强度、结构的要求,并提出固有频率。

3.4.6�配用套管式电流互感器的断路器,需附有电流互感器的特性参数。

3.5�控制与操作回路

3.5.1�断路器应能远方和就地操作,其间应有闭锁。就地操作的操作电源与分、合闸回路间应设有单相双

极刀闸,与后备分、合闸回路间也应装设刀闸。断路器应配备就地指示分、合闸位置的红、绿灯。

3.5.2�550kV断路器应设有两套相同而又各自独立的分闸装置,每一套分闸装置动作时,或两套装置同时

动作时均应保证设备的机械特性。对配用电流互感器的断路器,互感器特性也应满足上述要求。

3.5.3�断路器应具有可靠的防止跳跃、防止非全相合闸和保证合分时间的性能。

3.5.4�SF断路器应具备高、低气压闭锁装置。

6

3.5.5�合闸和分闸机构及辅助回路电源电压(气源气压)的额定值及其变动范围。合闸和分闸机构及辅助回

路的电源电压应理解为,断路器在操作时在其本身回路端子上测得的电压,如有必要,还包括制造厂提供

�������������������

进口��(��)~���交流高压页码,���

的或要求的与断路器串接的辅助电阻或附件,但不包括连接到电源的导线。

��额定电源电压为:�直流电压�110V,220V。

��操动机构在电源电压额定值的85%~110%间应能使断路器合闸和分闸。

��并联合闸脱扣器应能在其直流额定电压的85%~110%范围内正确动作。

��并联分闸脱扣器应能在其直流额定电压的65%~110%范围内正确动作,实现分闸。当电源电压低至其

额定值的30%(或更低)时,不应脱扣。当装有多个分别作用的分闸脱扣器时,任一个分闸脱扣器的缺陷不

得影响其他分闸脱扣器的功能。

��操作用压缩空气的气压源气压额定值(表压MPa)为:0.5,1.0,1.5。

��除非制造厂另有规定,当压缩气体压力在额定压力值的85%~110%范围内时,气动操动机构应能使断

路器实现合闸和分闸。

3.5.6�除通常作为控制或辅助用的触点外,550kV断路器每相应有10付常开和10付常闭备用触点,363kV

断路器每相应有8付常开和8付常闭备用触点,252(245)kV断路器每相应有6付常开和6付常闭备用触点。

3.6�控制柜

3.6.1�每台断路器应配备一台控制柜,柜中包括所需的全部机械和电气控制部件,以及与各相连接所需的

部件。此外,尚需具备下述附件:

��a)内部照明灯和刀闸;

��b)控制柜上需装有户外型单相5A的220V交流插座;

��c)一台可调节温度的220V加热器,加热器应备有控制开关、保护熔丝,以及防止过热和燃烧的保护措

施,加热器应接成平衡的三相负载,控制柜内应有防潮装置;

��d)每相断路器均应装设动作记数器,其位置应便于读数。

3.6.2�控制柜的柜体采用焊接的钢结构,其通风孔应能防雨、雪、小虫和小动物的侵入。柜底部导线管和

气管的入口处应设有遮板。控制柜与外部管道和电缆的连接应便于拆卸和移动。柜体防雨性能应良好,在

不利的气候条件下应能开门检修。柜正面应设有带铰链的密封门,上有把手、碰锁和可外加挂锁的设施。

3.6.3�控制柜内的接线端子除应满足内部接线外,还应有15%的备用端子,各端子板应编号,板间距离不

小于140mm。

3.6.4�柜内采用快速熔断器。

3.6.5�柜内配有铝、钢或其它类似材料制作的导轨。为便于接地和安装接线端子,其长度应有10%裕量。

每条导轨应有两个接地端子。

3.6.6�所有仪表、控制设备、电源、报警、照明线路均应耐受2000V工频交流电压,导线需采用截面不小

于2.5mm2的铜线。

3.7�对SF断路器的补充要求

6

3.7.1�断路器应配备现场安装后第一次充气用的SF气体以及其他运行操作上用的液体与气体。

6

3.7.2�SF新气应符合IEC�Pub376(1971)、a(1973)、b(1974)新SF的规范和验收的要求。对批量提供的气体

66

应附毒性检验合格证。

3.7.3�断路器应配备气体取样的阀门,在断路器安装完毕并充入新气后,应从断路器内重新进行气体取样

并试验,其含水量应小于150ìl/l。

3.7.4�SF断路器的年漏气率不大于1%。

6

3.7.5�每台SF断路器应配备一套SF气体运行监视装置(包括气体密度继电器、压力指示器与温度指示

66

器)。

3.7.6�SF断路器(包括GIS)在SF气体零表压下的电压耐受能力在不过多影响造价时可定为

66

U

(1.05~1.3)N

,U为设备对地额定电压,承受时间为5min。

3N

3.8�对气动和液压操动机构的若干要求

3.8.1�对带有单独压缩机的断路器,压缩机的出力和储气筒的容积应满足断路器按额定操作顺序操作的需

要。

3.8.2�对驱动空气压缩机的电动机的要求:

��a)电动机在周围空气温度+40℃时能连续工作24h;

��b)电动机需配备“手动—自动”转换开关和复式脱扣开关(包括电磁式过流脱扣和热偶式保护脱扣)等

控制设备。

3.8.3�空气压缩机的检修周期应与断路器的检修周期相适应。

3.8.4�如订购断路器台数较多,可采用集中布置的压缩机系统。

3.8.5�对液压操动机构的要求:每台液压机构应配备自身的液压设备,如油泵、储压筒、控制装置、连接

管路和阀等。油泵由一台单相220V或三相380V电动机驱动。电动机和泵的容量应满足储压筒在60s内从最

低工作油压打压到最高工作油压。储压筒的容量应满足压力降到自动重合闸闭锁压力之前不启动油泵,并

能连续进行两次合分或一次分—0.3s—合分的操作顺序。

3.8.6�液压操动机构本身应具有防止失压慢分的性能。

3.8.7�气动或液压操动机构需设置高、低气(液)压闭锁装置。

�������������������

进口��(��)~���交流高压页码,���

3.8.8�气动机构的储气筒、液压机构的储压筒及罐式断路器的承压容器的质量均应遵守中国国家劳动总局

发布的(压力容器安全监察规程)的规定。

3.9�附件

3.9.1�断路器的铭牌应符合DL/T402中33.2的规定,铭牌应装在控制柜的门上。

3.9.2�每相断路器应设有一块50mm×90mm的接地板,板面不刷漆,但需涂锡。每相断路器应配备一只直

径不小于12mm的接地螺栓。

4�高压断路器的试验

4.1�型式试验

4.1.1�机械稳定性试验:

��a)机械稳定性试验应按表4的规定在单相断路器上进行,三相联动的断路器应进行三相试验。

��b)整个试验过程中不得对试品进行检修和机械调整,但可在一定的间隔内通过专门的润滑孔或装置添

加润滑剂。

��c)试验过程中不允许拒动、误动、漏油、漏气。

��d)试验后断路器和辅助设备不得损坏和松脱,各项机械特性应在技术条件允许的范围内。回路电阻应

给出各连接部位所占的比例。

4.1.2�温升试验:

��a)断路器任何部分的温升不得超过DL/T�593中4.2.4.2�的规定值。

��b)温升试验应考虑日照影响。试验时,断路器的回路电阻应接近于允许的最大值。为综合考虑日照、

回路电阻、触头的氧化和脏污的影响,对户外产品可以用120%(对户内产品用110%)的额定电流进行温升试

验。

表�4�机械稳定性试验的操作次数

操动机构的操作电压

操�作�顺�序操作次数

或�操�作�压�力�值

合-分最�低�值750

合-分最�高�值750

合-分额�定�值750

分—t—合分—t′—合额�定�值375

���注:表中t为0.3s,t′为180s,一个“合—分”为一次。

��c)温升试验应分别在完成机械稳定性试验,允许的不经检修连续开断试验后进行复试。但在开断试验

后被烧损的触头部分的温升标准允许提高10K。经过任何一个短路试验方式后,在接触点上仍保留有银层

的触头才能视为镀银触头。如果铜层裸露,则应按无银层考核。机械稳定性试验后应判别是否裸铜。

4.1.3�短时耐受电流试验和峰值耐受电流试验:按DL/T�593的6.5进行。

4.1.4�绝缘试验:

��a)试验按DL/T593的6.1.1到6.1.7的要求进行,非自恢复绝缘和断口间不得闪络。耐压水平见表2。

��b)SF断路器应在允许的最低密度下进行绝缘试验。

6

��c)断路器完成额定短路开断电流的开断试验后应进行绝缘试验校核。考核电压为额定值的80%。

��d)断路器的并联电容器应能耐受2倍最高相电压2h,耐压试验后应进行局部放电试验,在1.1倍额定电

压下应小于100pc;在1.1倍额定相电压下应小于10pc。

��e)作为绝缘状态检验的试验电压值见DL/T�593的6.1.11规定。

4.1.5�端部短路条件下的开断与关合试验:

��a)开断、关合能力试验应分别在额定短路开断电流的100%、60%、30%、10%下进行,其相应的试验

参数按表5选取。

表�5�开断、关合能力试验的回路参数

恢复电压上升率

额定电压(kV)开断电流水平(%)首相开断系数振幅系数

(kV/ìs)

1001.31.42

601.31.53

252(245)

301.51.55

101.5
