GB/T 2797-2008 灯头总技术条件

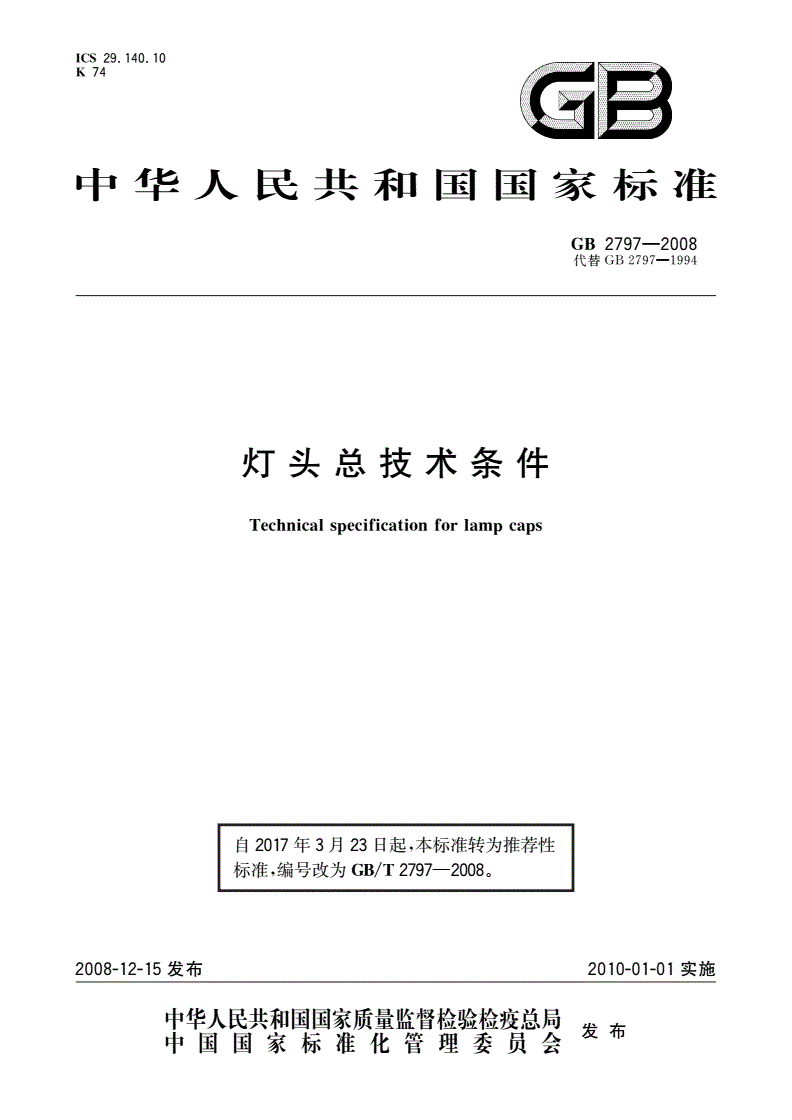

ICS29.140.10

K74OB

中华人民共和国国家标准

GB2797—2008

代替GB2797—1994

灯头总技术条件

Technicalspecificationforlampcaps

自2017年3月23日起，本标准转为推荐性

标准，编号改为GBA2797-2008o

2008T2T5发布2010-0卜01实施

发布

根据中华人民共和国国家标准公告(2017年第7

号)和强制性标准整合精简结论，本标准自2017GB2797—2008

年3月23日起，转为推荐性标准，不再强制执行。

—1—

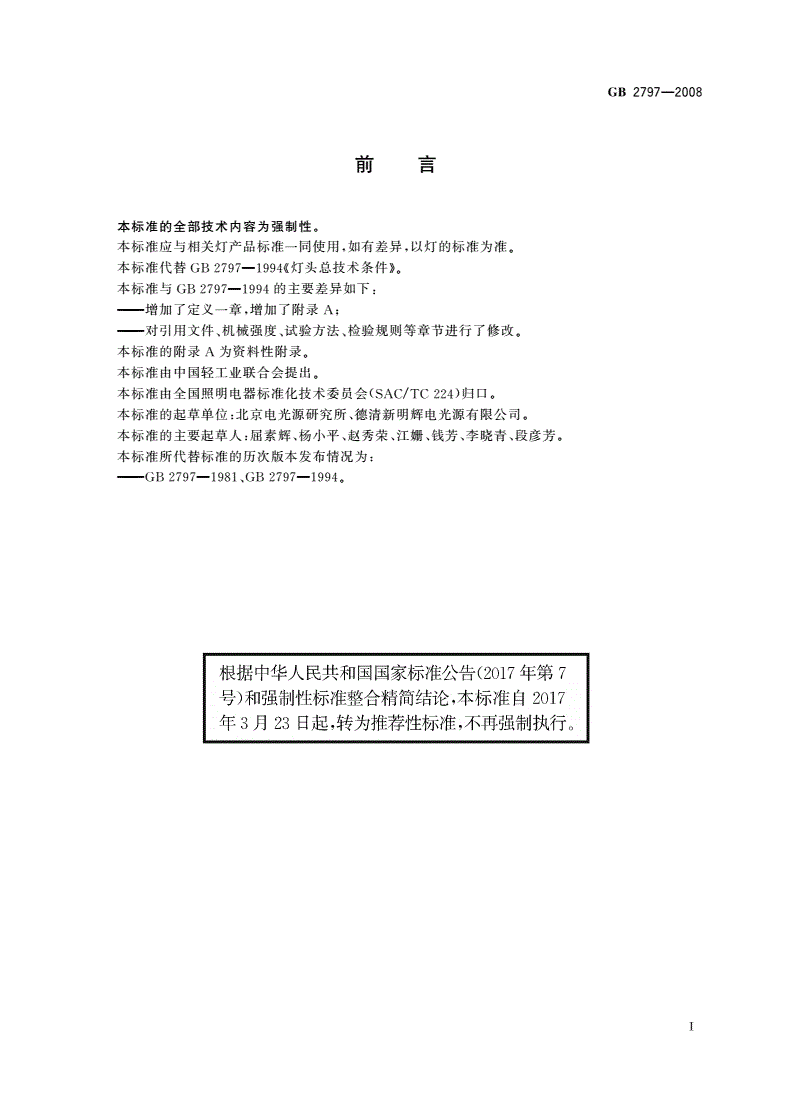

刖弓

本标准的全部技术内容为强制。

本标准应与相关灯产品标准一同使用，如有差异，以灯的标准为准。

本标准代替GB2797—1994((灯头总技术条件》。

本标准与GB2797—1994的主要差异如下：

——增加了定义一章，增加了附录A；

-对引用文件、机械强度、试验方法、检验规则等章节进行了修改。

本标准的附录A为资料性附录’

本标准由中国轻工业联合会提出。

本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。

本标准的起草单位:北京电光源研究所、德清新明辉电光源有限公司。

本标准的主要起草人:屈素辉、杨小平、赵秀荣、江姗、钱芳、李晓青、段彦芳。

本标准所代替标准的历次版本发布情况为：

——GB2797—1981.GB2797—1994O

T

GB2797—2008

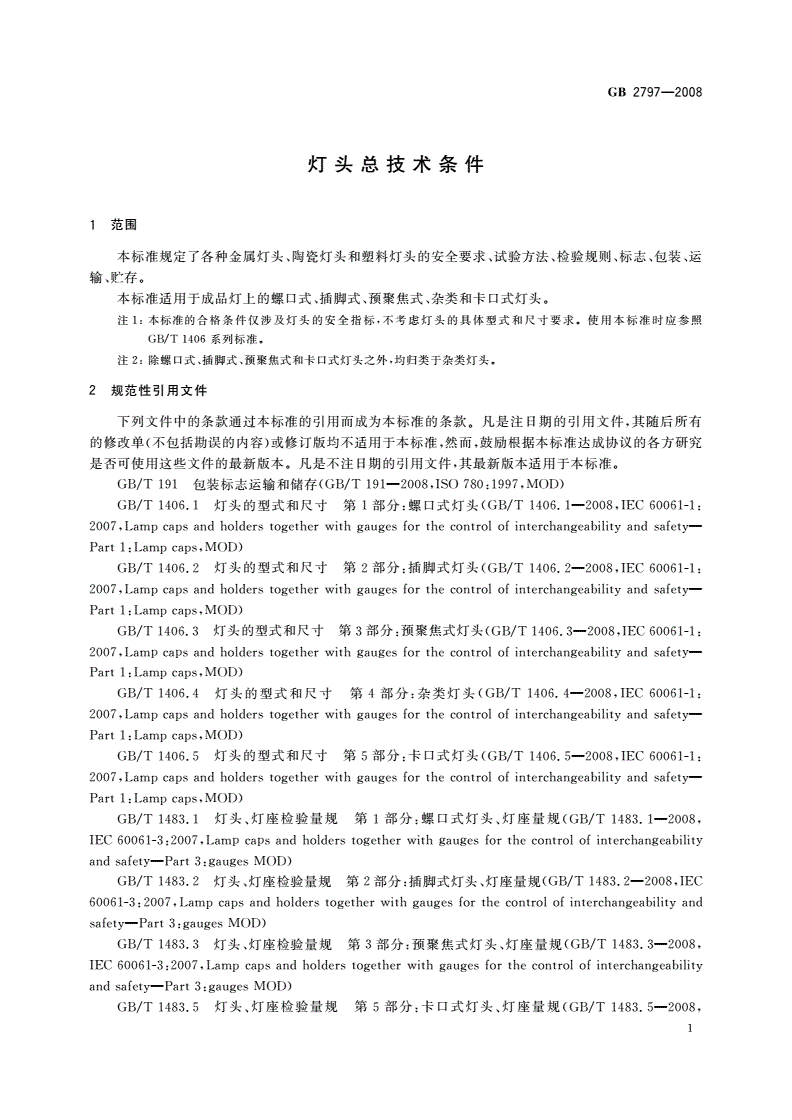

灯头总技术条件

1范围

本标准规定了各种金属灯头、陶瓷灯头和塑料灯头的安全要求、试验方法、检验规则、标志、包装、运

输、贮存。

本标准适用于成品灯上的螺口式、插脚式、预聚焦式、杂类和卡口式灯头。

注1：本标准的合格条件仅涉及灯头的安全指标，不考虑灯头的具体型式和尺寸要求。使用本标准时应参照

GB/T1406系列标准。

注2：除螺口式、插脚式、预聚焦式和卡口式灯头之外，均归类于杂类灯头。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装标志运输和储存(GB/T191—2008,ISO780；1997,MOD)

GB/T1406.1灯头的型式和尺寸第1部分：螺口式灯头(GB/T1406.1—2008,IEC60061-1：

2007,Lampcapandholdertogetherwithgaugeforthecontrolo£interchangeabilityandsafety——

Part1:Lampcaps,MOD)

GB/T1406.2灯头的型式和尺寸第2部分：插脚式灯头(GB/T1406.2—2008,IEC60061-1：

2007,Lampcapandholdertogetherwithgaugeforthecontrolo£interchangeabilityandsafety——

Part1:Lampcaps,MOD)

GB/T1406.3灯头的型式和尺寸第3部分：预聚焦式灯头(GB/T1406.3—2008,IEC60061-1：

2007,Lampcapandholdertogetherwithgaugeforthecontrolo£interchangeabilityandsafety——

Part1:Lampcaps,MOD)

GB/T1406.4灯头的型式和尺寸第4部分：杂类灯头(GB/T1406.4—2008,IEC60061-1：

2007,Lampcapandholdertogetherwithgaugeforthecontrolo£interchangeabilityandsafety——

Part1:Lampcaps,MOD)

GB/T1406.5灯头的型式和尺寸第5部分：卡口式灯头(GB/T1406.5—2008,IEC60061-1：

2007,Lampcapandholdertogetherwithgaugeforthecontrolo£interchangeabilityandsafety——

Part1:Lampcaps,MOD)

GB/T1483.1灯头、灯座检验量规第1部分：螺口式灯头、灯座量规(GB/T1483.1—2008,

IEC60061-3:2007,Lampcapandholdertogetherwithgaugeforthecontrolofinterchangeability

andsafety—Part3:gaugeMOD)

GB/T1483.2灯头、灯座检验量规第2部分：插脚式灯头、灯座量规(GB/T1483.2—2008,IEC

60061-3:2007,Lampcapandholdertogetherwithgaugeforthecontrolofinterchangeabilityand

safety—Part3:gaugeMOD)

GB/T1483.3灯头、灯座检验量规第3部分：预聚焦式灯头、灯座量规(GB/T1483.3—2008,

IEC60061-3:2007,Lampcapandholdertogetherwithgaugeforthecontrolo£interchangeability

andsafety—Part3:gaugeMOD)

GB/T1483.5灯头、灯座检验量规第5部分：卡口式灯头、灯座量规(GB/T1483.5—2008,

1

GB2797—2008

IEC60061-3:2007,Lampcapandholdertogetherwithgaugeforthecontrolo£interchangeability

andsafety一Part3:gaugeMOD)

GB/T2900.65电工术语照明((GB/T2900.65—2004,IEC60050(845)：1987,MOD)

GB/T5169.10电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装

置和通用试验方法(GB/T5169.10—2006,IEC60695-2-10：2000,IDT)

GB/T21098-2007灯头、灯座及检验其安全性和互换性的量规第4部分：导则及一般信息

(IEC60061-4：2004,IDT)

IEC60061-2灯头、灯座及检验其互换性和安全性的量规第2部分：灯座

IEC60061-3灯头、灯座及检验其互换性和安全性的量规第3部分：量规

3术语和定义

GB/T2900.65确定的以及下列术语和定义适用于本标准。

3.1

灯头cap；base(USA)

用以利用灯座或灯连接件与电源连接的灯部件，并且多数情况下用于将灯固定在灯座上。[845-

08-15]

3.2

螺口式灯头screwcap；screwbase(USA)

灯头壳体带有可旋入灯座的螺纹的灯头(国际命名E型)。[845-08-16]

3.3

卡口式灯头bayonetcap；bayonetbase(USA)

灯头壳体带有可卡于灯座槽内的销钉的灯头(国际命名B型)。[845-08-17]

3.4

圆筒式灯头shellcap；shellbase(USA)

灯头成光滑圆筒形灯头(国际命名S型)。[845-08-18]

3.5

插脚式灯头pincap；pinbase(USA)

灯头上带有一个或几个插脚的灯头(国际命名：对于单插脚为F型；对于两个或多个插脚为G型)。

E845-08-19]

3.6

预聚焦式灯头prefocuscap；prefocusbase(USA)

灯泡在制造过程中将发光体装在相对于灯头某一特定位置的灯头，这样可使灯泡装入配套灯座内

时精确重复性定位(国际命名P型)。[845-08-20]

3.7

卡口销钉bayonetpin

从灯头(尤其是卡口灯头)壳体上凸出的金属部件，它与灯座上的槽口卡合使灯头固定。[845-08-21]

3.8

接触片contactplate；eyeletCUSA)

灯头上(与壳体相绝缘)与一条导丝相连接，用于灯与电源相连接的金属片。[845-08-22]

3.9

插脚pin；post

固定在灯头端部通常为圆柱形的金属部件，为了与灯座的相应插孔连接，使灯头固定或与灯座电接

触。[845-08-23]

2

GB2797—2008

3.10

灯座lampholder

使灯固定位置，通常将灯头插入其中并使灯与电源相接的器件。[845-08-24]

3.11

（灯的）连接件（lamp）connector

由相应的绝缘体及弹性连接部件组成的器件,该连接件使灯与电源相连接，但不起支撑灯的作用。

[845-08-25]

3.12

灯端base

与灯座的电接触是直接通过位于灯端表面的引线来完成的，玻璃部件（或其他绝缘材料部件）对灯

端在灯座中的匹配安装是必不可少的。此种型号也适用于一作
