DB41/T 2254-2022 地埋管地源热泵系统监测仪器安装规程

ICS27.080

CCSF15

41

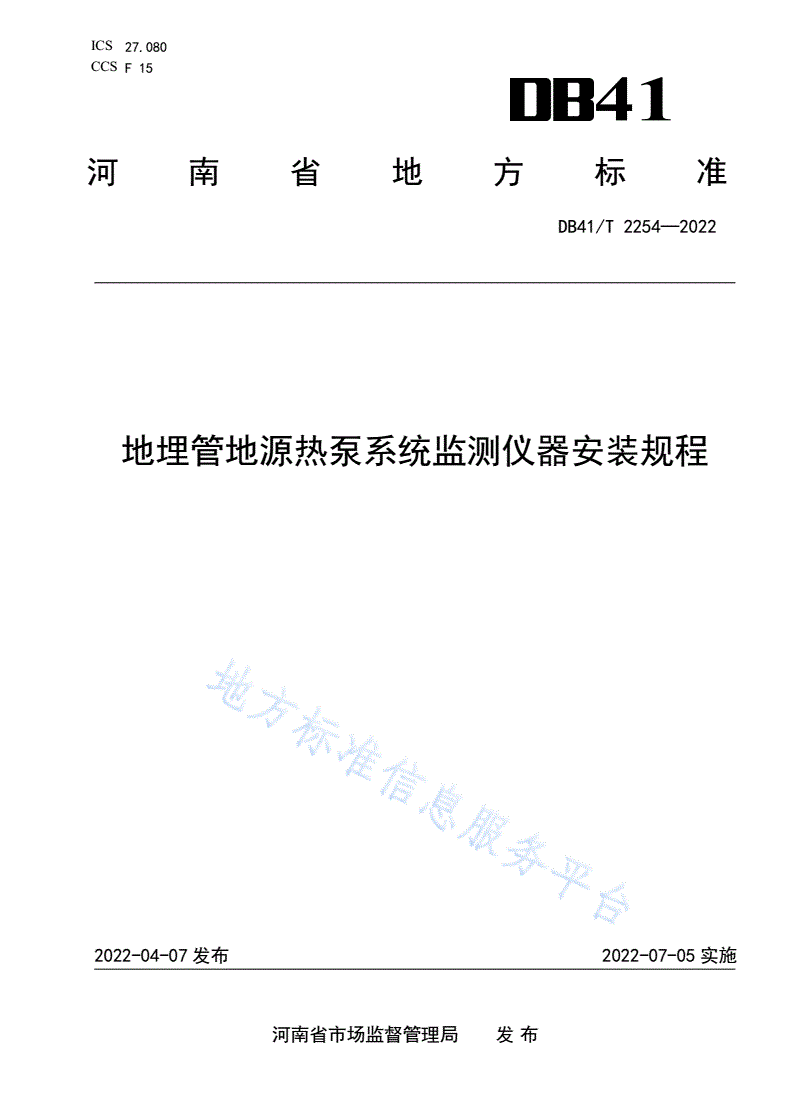

河南省地方标准

DB41/T2254—2022

地埋管地源热泵系统监测仪器安装规程

2022-04-07发布2022-07-05实施

河南省市场监督管理局发布

DB41/T2254—2022

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4监测项目...........................................................................2

5监测仪器选型.......................................................................2

6监测仪器安装.......................................................................2

7调试、试运行及验收.................................................................6

8监测仪器安装报告...................................................................7

附录A（规范性）监测仪器仪表箱标示图样式.............................................8

附录B（资料性）监测仪器安装验收表格式...............................................9

附录C（资料性）监测仪器安装报告编制提纲............................................11

I

DB41/T2254—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省地质矿产勘查开发局提出并归口。

本文件起草单位：河南省地质矿产勘查开发局第二地质环境调查院、河南省深部探矿工程技术研

究中心、河南省地热能开发利用有限公司、河南省煤炭地质勘察研究总院、河南省地质职工学校。

本文件主要起草人：程宇、申云飞、卢玮、张晗、王攀科、白晨、杜朝波、上官锐、马青坡、黄

烜、李尧、焦宇洋。

II

DB41/T2254—2022

地埋管地源热泵系统监测仪器安装规程

1范围

本文件规定了地埋管地源热泵系统监测仪器的选型、安装、调试、试运行及验收。

本文件适用于地埋管地源热泵系统监测仪器的安装。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T4208外壳防护等级（IP代码）

GB/T38678浅层地热能利用通用技术要求

GB50093自动化仪表工程施工及质量验收规范

GB50462数据中心基础设施施工及验收规范

NB/T10274浅层地热能开发地质环境影响监测评价规范

NB/T10278浅层地热能监测系统技术规范

3术语和定义

NB/T10274、NB/T10278界定的以及下列术语和定义适用于本文件。

3.1

地埋管地源热泵系统

传热介质通过竖直或水平地埋管换热器与岩土体和地下水进行热交换的地源热泵系统。

[来源：NB/T10274—2019，3.3]

3.2

热泵侧

地源热泵系统中，通过热交换提供冷、热量的循环侧。

[来源：NB/T10274—2019，3.6]

3.3

地埋管侧

地埋管地源热泵系统中，埋设地埋管换热器侧。

3.4

监测仪器

用于监测地埋管地源热泵系统各项参数的仪器总称。

3.5

地埋管监测孔

埋于地下用于监测岩土体温度值的钻孔。

1

DB41/T2254—2022

4监测项目

热泵侧监测项目：总进水温度、总进水流量、总出水温度、总出水流量、也可包括热量。

地埋管侧监测项目：监测孔垂向温度（一般按照10m间隔或不同地层变化设置监测点）。

5监测仪器选型

5.1地埋管侧温度监测仪器

地埋管侧温度监测仪器选型：

a)宜选用双芯测温线缆；

b)温度探测器应包裹于线路内部，免受潮湿环境影响；

c)测温线缆应使用导热材料制成绝缘层；

d)测温线缆应具备自动传输功能；

e)温度传感器精度不低于0.2℃。

5.2热泵侧监测仪器

热泵侧监测仪器选型：

a)温度监测仪器宜选用电阻或热电偶温度传感器；

b)温度监测仪器应用不锈钢探头和套管；

c)流量监测仪器宜选用超声波或电磁流量计；

d)在条件允许情况下，可安装超声波或电磁热量表，热泵侧监测仪器分类见表1。

表1热泵侧监测仪器分类

仪器名称监测项目精度

热电阻温度计

温度计温度不低于0.2℃

热电偶温度计

超声波流量计

流量计流量0.5级

电磁流量计

超声波热量表

热量表温度、流量、热量±0.5%

电磁热量表

6监测仪器安装

6.1安装前检查

地埋管地源热泵系统监测仪器安装前检查内容包括：

a)流量、温度、地埋管监测孔监测线缆及信号传输仪器合格证、使用说明是否齐全；

b)仪器外表应无划痕、刮伤、裂纹、油污及影响性能的锈蚀等其他缺陷；

c)热泵侧管道各水路部位应无松动、变形和渗漏；

d)热泵侧管道应进行解压释水，保证管道内无压无水；

2

DB41/T2254—2022

e)地埋管侧PE管内应保持通畅无杂物；

f)地埋管侧场地应满足监测仪器安装、固定要求。

6.2地埋管侧监测仪器安装

6.2.1安装要求

地埋管侧监测仪器的安装应符合以下要求：

a)地埋管地源热泵系统监测仪器安装科学合理，便于检测、维修、更换；

b)涉及电气、电焊安装项目施工人员具备特种作业操作证及熔化焊接与热切割作业上岗证；

c)外置柜体、仪器、金属框架接地可靠，并安装避雷装置；

d)仪器安装处设标志牌，标注仪器名称、监测单位，通信电缆、电压等级、始末端名称。

6.2.2地埋管温度传感器安装

6.2.2.1地埋管温度传感器安装方式见图
