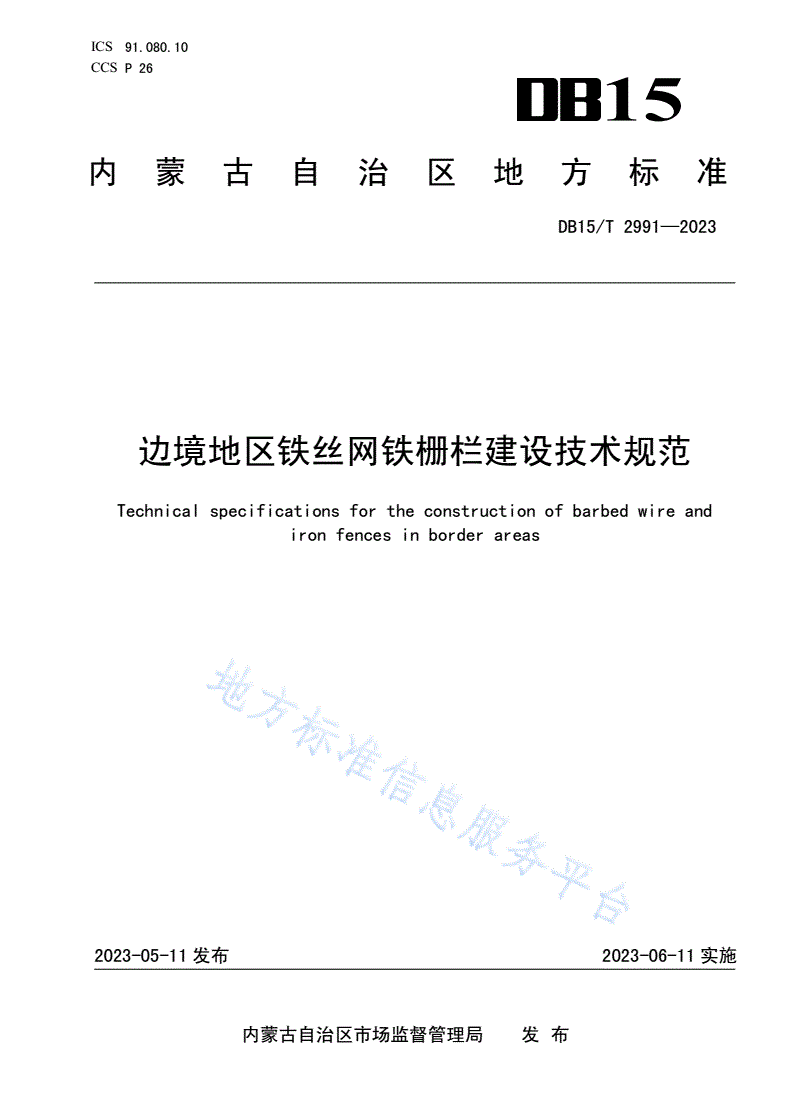

DB15/T 2991-2023 边境地区铁丝网铁栅栏建设技术规范

ICS91.080.10

CCSP26

15

内蒙古自治区地方标准

DB15/T2991—2023

边境地区铁丝网铁栅栏建设技术规范

Technicalspecificationsfortheconstructionofbarbedwireand

ironfencesinborderareas

2023-05-11发布2023-06-11实施

内蒙古自治区市场监督管理局发布

DB15/T2991—2023

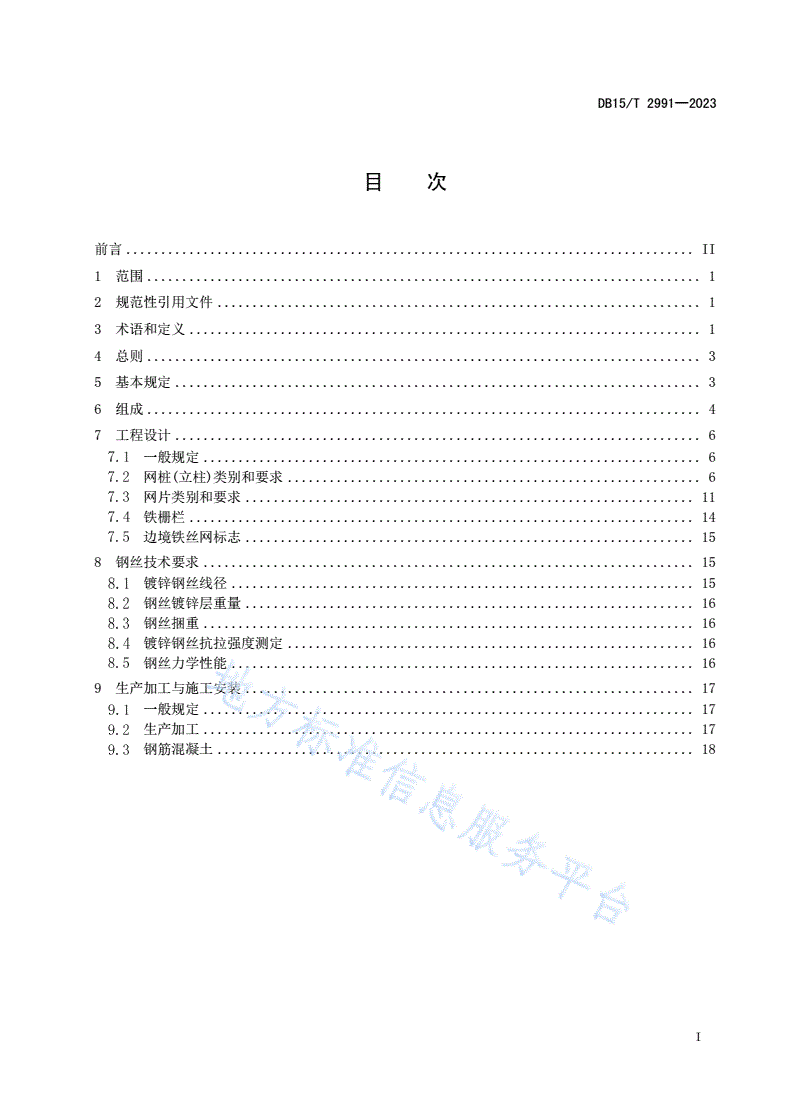

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4总则...............................................................................3

5基本规定...........................................................................3

6组成...............................................................................4

7工程设计...........................................................................6

一般规定.......................................................................6

网桩(立柱)类别和要求...........................................................6

网片类别和要求................................................................11

铁栅栏........................................................................14

边境铁丝网标志................................................................15

8钢丝技术要求......................................................................15

镀锌钢丝线径..................................................................15

钢丝镀锌层重量................................................................16

钢丝捆重......................................................................16

镀锌钢丝抗拉强度测定..........................................................16

钢丝力学性能..................................................................16

9生产加工与施工安装................................................................17

一般规定......................................................................17

生产加工......................................................................17

钢筋混凝土....................................................................18

I

DB15/T2991—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由中共内蒙古自治区委员会军民融合发展委员会办公室提出。

本文件由内蒙古自治区军民融合标准化技术委员会（SAM/TC57）归口。

本文件起草单位：内蒙古自治区军民融合发展研究中心。

本文件主要起草人：魏国、王子轩、李倩、张占强、贾爱军、霍宇桐、李岩、高斌、苏明明、吴凯、

刘璐、韩继昌、赵晓梅、苏惠田。

II

DB15/T2991—2023

边境地区铁丝网铁栅栏建设技术规范

1范围

本文件规定了边境铁丝网铁栅栏工程建设技术规范的总则、基本规定、组成、工程设计、钢丝技术

要求、生产加工与施工安装等内容。

本文件适用于新建、扩建和改建的铁丝网的规划设计、加工、施工及质量验收、维护管理。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T228.1金属材料拉伸试验第1部分：室温试验方法

GB/T26941.1隔离栅第1部分：通则

GB/T26941.2隔离栅第2部分：立柱、斜撑和门

GB/T26941.3隔离栅第3部分：焊接网

GB/T26941.4隔离栅第4部分：刺钢丝网

GB50010混凝土结构设计规范

GB50017钢结构设计标准

GB50204混凝土结构工程施工质量验收规范

GB50205钢结构工程施工质量验收规范

GB50661钢结构焊接规范

YB/T5294一般用途低碳钢丝

YB/T5357钢丝及其制品锌或锌铝合金镀层

3术语和定义

下列术语和定义适用于本文件。

边境铁丝网barbedwirefencesontheborder

为防止人员、牲畜等越界而修建的拦阻设施。

注：包括单列桩铁丝网、“T”型铁丝网、敷设通信线路铁丝网和铁栅栏。网的形式依据成型工艺的不同，分为刺钢

丝网绳、刀片刺丝滚笼、焊接网片。

平原微丘地plainsandtinyhillockarea

1

DB15/T2991—2023

平原地形指一般平原、山间盆地和高原平原等地形平坦，无明显起伏，地面自然坡度在3°以下的

地形。微丘地形指起伏不大的丘陵，地面自然坡度一般在20°以下，相对高度在100m以下的地形。设

计线一般不受地形影响。河湾顺适、地形开阔且有连续宽缓台地的河谷地形，河床坡度大部分在5°以

下，地面自然坡度在20°以下，沿河设计线一般不受限制，路线纵坡平缓或略有起伏的地形，可归类为

平原微丘地形。

草原沼泽地plainandevergladearea

由草原演变而成的湿地，多发生在河漫滩、阶地、湖滨、沟谷的草原，常在低洼湿润的草原地区。

注：草原植物繁殖快，植物残体在水不易流通的环境里因分解不充分而转化为泥炭，形成厚实的覆盖层，氧气和水

便难以进入土壤，使植物大批死亡。土壤中出现大量腐殖酸并生长大量喜湿植物，如苔藓、莎草、芦苇等，草

甸植被逐渐被沼泽植被所替代，便在地表形成积水，草甸逐渐转化为沼泽。

山岭重丘地mountainoushillyarea

山脊、陡峭山坡、悬崖峭壁、峡谷和深谷等地形变化复杂，地面自然坡度大部分在20°以上，路线

平、纵、横面大部分受限制的地形。重丘地形指连绵起伏的山丘，具有深谷和较高的分水岭，自然坡度

一般在20°以上，路线平、纵面大部分受限制的地形。高原地带的深侵蚀沟，以及有明显分水岭且延绵

较长的高地，地面自然坡度大部分在20°以上，路线平、纵、横面大部分受限制的地形，可归类为山岭

重丘地形。

干旱荒漠地ariddesertarea

降水稀少，植物很稀疏的干旱区。由旱生、强旱生低矮木本植物，包括半乔木、灌木、半灌木和小

半灌木为主组成的稀疏不郁闭的群落。

热镀锌铁丝hot-dipgalvanizedironwire

将盘条经过加热、拉拔，并通过热镀工艺在表面镀锌而形成的铁丝。

刺铁丝barbedwire

每隔一定的距离用镀锌铁丝缠绕在单根或多根主丝上，形成带扭股刺花的刺绳。

刀片刺绳razorwire

由热镀锌钢板或不锈钢薄板冲压出尖锐的刀片状，采用机械压轧在高张力镀锌钢丝而形成的刺绳。

蛇腹式刀刺网concertinarazorwire

2

DB15/T2991—2023

刀片刺绳绕圈后相邻两圈每隔120°用刺丝连接卡扣固定，张开后形成的蛇腹网状。

Y型立柱Y-shapedcolumn

用以支撑蛇腹式刀刺网的钢立柱，包括垂直角钢和V型角钢。

网桩netpile

可称为立柱，通常根据材质不同分为钢筋混凝土桩（立柱），钢立柱，混合桩。其中，钢筋混凝土

桩(立柱)包括钢筋混凝土直列桩和钢筋混凝土T型桩。钢立柱包括钢直列桩、钢制Y型桩，钢制“干”字

支架。混合桩单指立柱为钢筋混凝土，顶部Y型支架为钢制的网桩形式。

4总则

边境铁丝网铁栅栏建设应遵循“统一规划，分期建设，突出重点，因地制宜，注重效益”的原则，

有计划、有步骤地实施。

边境铁丝网铁栅栏建设应严格遵守我国与相邻国家签订的有关边界和边境管理等方面的条约、协

定和协议。

边界争议地区和我方控制薄弱地区建设边境铁丝网设施，应当通过边防会谈会晤等途径预先通报

邻国相应机构，严密组织实施，力避发生涉外纠纷。

边境铁丝网铁栅栏的设计、加工、施工及质量验收、维护管理，除执行本规范外，尚应符合国家

和军队现行有关标准和规定。

5基本规定

我国与邻国已定边界的边境通道、山口、口岸，人员、牲畜活动集中地区和涉外事件多发地段等

重点地区、部位应建设边境铁丝网（铁栅栏）。戈壁、沙漠、原始森林，人员难以通行的山地，已封围

标示的雷区等可根据实际情况暂不设置。

沿国界线开辟有森林、草原防火隔离带的，铁丝网应建在防火隔离带外侧；开辟有边界通视的，

应和通视道有机结合建设。

边境铁丝网一般应建在国界线我侧20m～100m间的适当位置，并为巡查、维护国界标志，护林

护草防火和群众生产、生活预留通道，同时为便于管理人员识别通道所处位置，配备相应的界桩号数字

标识；在野生动物活动频繁地区修建铁丝网时，应预留供野生动物迁徙的通道。

具备铁丝网建设条件地段，沿国界线我侧应根据地形和管控需要设置一道或多道横向边境铁丝网。

纵向长距离孔道地段，应在纵向执勤路两侧，距离道路中心线25m范围内设置铁丝网，并根据场地情

况为两侧的生产、生活和野生动物迁徙留通道。

重点地段铁丝网可根据执勤通信、防越报警需要，敷设有线通信装置、防越报警装置。

边境铁丝网建设应根据地形和管控条件合理布局，做到不占或少占耕地、草场、林地，并与边境

口岸及城乡建设规划等相协调。

铁丝网应达到桩正线直，基础稳固，间隔均匀，网面平顺，加固措施完善，整体抗力强，美观实

用的要求。

3

DB15/T2991—2023

边境口岸两侧可采用铁栅栏方式建设阻拦设施，其长度应控制在500m内，并满足管控高度和通

视的要求。

6组成

边境铁丝网一般由网桩（立柱）、刺绳或网片、滚笼（刀片刺绳）、网桩基础、加固设施、连接

构件等组成。

边境铁丝网根据其主要材料组合可分为下列类型：

a)钢筋混凝土直列桩刺绳型。立面和剖面示意图如图1；

单位为毫米

图1钢筋混凝土直列桩刺绳型

b)混合Y型桩刺绳滚笼型。立面和剖面示意图2；

单位为毫米

图2混合Y型桩刺绳滚笼型立面及剖面示意图

c)“干”字支架滚笼（刀片刺绳）型。剖面示意如图3；

4

DB15/T2991—2023

单位为毫米

图3“干”字支架滚笼（刀片刺绳）型立面及剖面示意图

d)钢直列桩网片型。立面和剖面示意如图4；

单位为毫米

图4钢Y型网片滚笼型立面及剖面示意图

e)钢Y型网片滚笼型。立面和剖面示意如图5；

单位为毫米

图5铁栅栏立面及剖面示意图

5

DB15/T2991—2023

f)铁栅栏为边境口岸附近使用的阻拦设施的一种，顶部设锋利防攀越尖刺，典型立面示意图如图

6。

单位为毫米

图6铁栅栏立面及剖面示意图

7工程设计

一般规定

7.1.1边境铁丝网铁栅栏设计选型应根据任务确定的设置区域、场地类型、实施环境条件等因素合理

选择，满足实际需求和有效管控的任务要求。

7.1.2边境铁丝网铁栅栏的设置线路宜选择在地质条件稳定地段，应设置在河床、洪水淹没、滑坡等

地段时，应对网桩基础采取加固设计措施，保证网桩的稳固。

7.1.3当重点地段铁丝网需要敷设有线通信装置或防越报警装置时，宜预留预设与其装置有关构配件。

7.1.4铁丝网的地面总高度应符合下列要求：

a)直列桩类型的高度应不低于2.0m；

b)Y型桩类型的高度应不低于2.5m；重点地段，钢制Y型桩类型的高度可为3.0m；

c)“干”字支架型的高度不应低于1.5m。

7.1.5当铁栅栏沿山体坡度方向设置或地形局部有高差时，沿线所有网桩和网面顶部距离地面的高度

应
