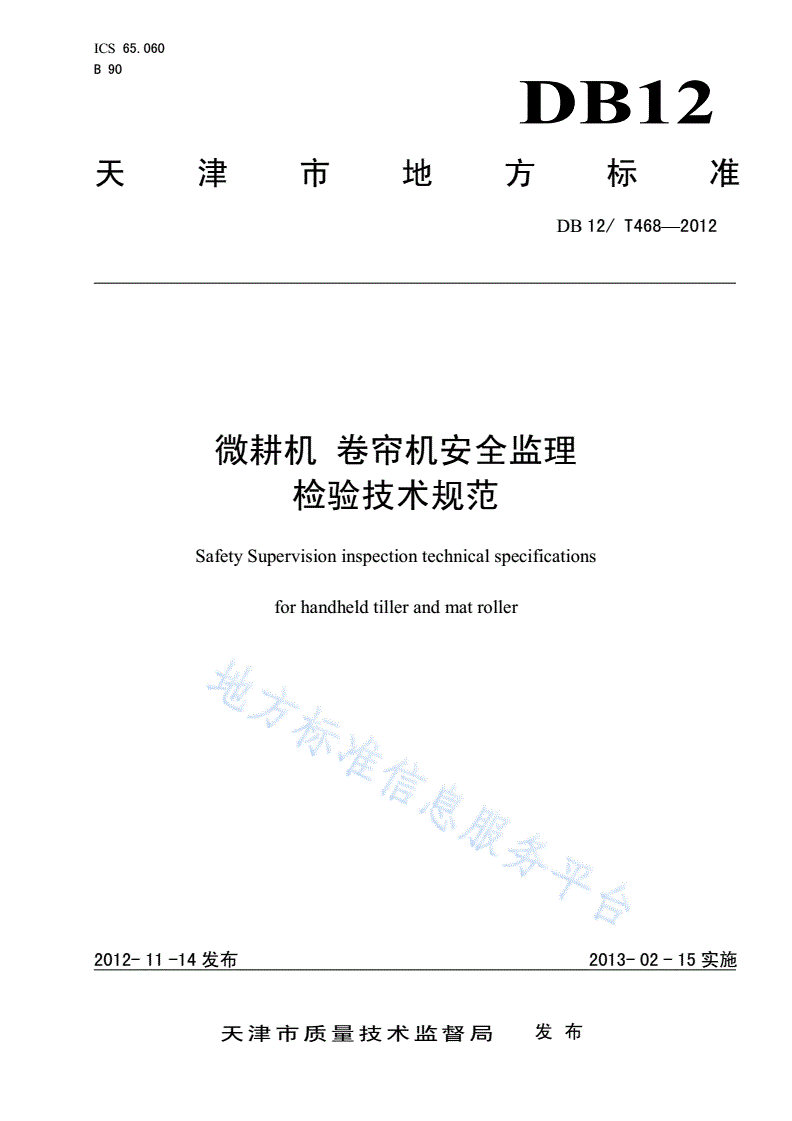

ICS65.060

B90

DB12

天津市地方标准

DB12/T468—2012

微耕机卷帘机安全监理

检验技术规范

SafetySupervisioninspectiontechnicalspecifications

forhandheldtillerandmatroller

2012-11-14发布2013-02-15实施

天津市质量技术监督局发布

DB12/T468—2012

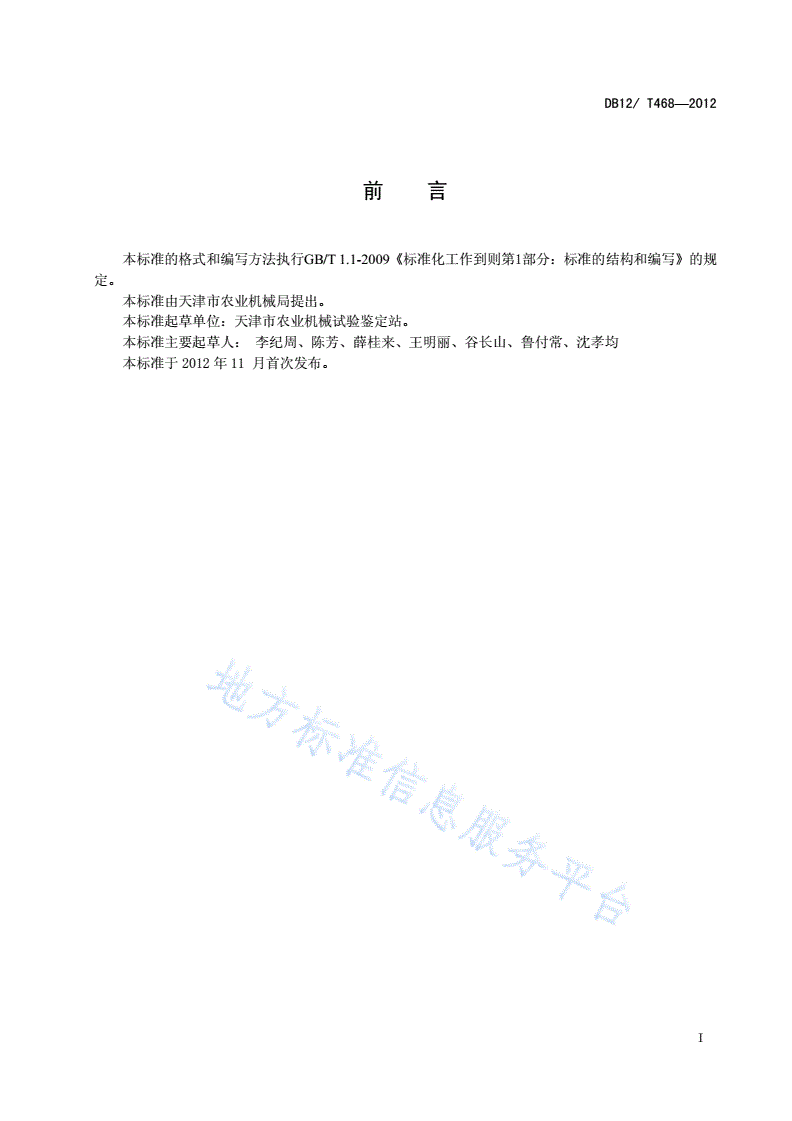

前言

本标准的格式和编写方法执行GB/T1.1-2009《标准化工作到则第1部分：标准的结构和编写》的规

定。

本标准由天津市农业机械局提出。

本标准起草单位：天津市农业机械试验鉴定站。

本标准主要起草人：李纪周、陈芳、薛桂来、王明丽、谷长山、鲁付常、沈孝均

本标准于2012年11月首次发布。

I

DB12/T468—2012

微耕机卷帘机安全监理检验技术规范

1范围

本标准规定了微耕机和卷帘机安全监理的检验项目、方法、检验报告和判定方法。

本标准适用于设施农业用微耕机和日光温室用卷帘机的安全监理。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB10395.1-2009农林机械安全技术要求第1部分:总则

GB10396-2006农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

3技术文件审核

检验微耕机与卷帘机时，应对被检方提供的微耕机和卷帘机的来历证明及产品技术资料进行核查。

使用说明书应规定安全操作规程和安全注意事项。

表1微耕机和卷帘机技术文件审核及方法

项目技术要求方法

品牌型号与产品技术资料一致核对、查验

机身颜色与产品技术资料一致核对、查验

发动机/电机功率与产品技术资料一致核对、查验

整机出厂编号与产品技术资料一致核对、查验

4检验项目和方法

4.1微耕机安全检验

4.1.1微耕机外观检查

在发动机未起动状态下，按照表2内容进行检查。

表2微耕机外观检查项目、要求及方法

项目要求方法

系统部件各系统相应部件和各部位应无明显变形、破裂、渗漏及连接松动现象。目测检查

防护装置外露回转件应有安全防护罩，安全防护罩应符合GB10395.1的规定。（工作部件除外）目测检查

警示标志危险部位标注永久性危险警告安全标志，其标志应符合GB10396的规定。目测检查

1

DB12/T468—2012

续表2微耕机外观检查项目、要求及方法

项目要求方法

安全要求旋耕刀应安装正确且牢固。目测检查

工作幅宽小于600mm时，防护装置的最小长度应大于工作幅宽；工作幅宽大于等于采用钢板尺检查

600mm时，防护装置的最小长度应大于600mm。

连接手把末端的中点在水平面内的投影点和旋耕刀或旋转工作部件的回转外缘在同采用钢板尺检查

一水平面的投影点之间的距离大于900mm。

当水平手把与微耕机的运动方向不平行时，连接手把末端的中点在水平面内的投影点采用钢板尺检查

和旋耕刀或旋转工作部件的回转外缘在同一水平面的投影点之间的距离大于500mm。

在手把之间应有横杆，横杆应置于离旋耕刀或旋转工作部件的回转外缘大于500mm采用钢板尺检查

处。如果距离旋耕刀或旋转工作部件的回转外缘大于550mm处，手把间距离小于320

mm，则可以不设置横杆。

4.2微耕机运转检验

在发动机起动状态下，按照表3对微耕机进行检验。

表3微耕机运转检验项目、要求及方法

项目要求方法

起动性能常温下顺利起动，通过熄火装置应能迅速熄火。目测检查

运转性能怠速及最高空转转速正常，运转平稳，无异响。目测检查

操纵力手操纵力应不大于250N，脚操纵力应不大于600N。用操纵力仪检测

操纵手柄各自动回位的操纵手柄在操纵力去除后应能自动回位。目测检查

油门操纵机构应保证发动机在全程调速范围内稳定运转。运转检查

离合器离合机构应能分离彻底，结合平顺、不打滑、不抖动。运转检查

变速箱换挡操纵应平顺，不乱挡、不跳挡、不脱挡。运转检查

运转部件各运转部件运转正常，无异响。运转检查

4.3卷帘机安全检验

按照表4内容进行检验。

表4卷帘机安全检验项目、要求及方法

项目要求方法

说明书使用说明书应规定安全操作规程和安全注意事项。目测检查

系统部件各系统部件应无明显变形、破裂、渗漏及连接松动现象。目测检查

防护装置外露回转件应有安全防护罩，安全防护罩应符合GB10395.1的规定。目测检查

警示标志危险部位标注永久性危险警告安全标志，其标志应符合GB10396的规定。目测检查

卷轴、支杆不应有扭曲变形、断裂和锈蚀等现象。目测检查

2

DB12/T468—2012

续表4卷帘机安全检验项目、要求及方法

项目要求方法

运转部件各运转部件应运转正常，无异响，无卡死、碰击现象。运转检查

变速箱运转正常，无异响。目测检查

自锁装置应有自锁装置，保证卷帘机可以停在作业范围内的任何位置。目测检查

过载保护装置应有合格的过载保护装置。目测检查

绝缘性卷帘机带电部分与外露金属表面之间的绝缘电阻应不小于40MΩ。采用兆欧表检测

线缆质量应与承载载荷相匹配，不应老化、裸漏。目测检查

线缆布置布置合理，应有防护措施防止线缆擦伤和扭折。目测检查

接地装置应有安全可靠接地装置。目测检查

应配备电路开关、控制开关，确保随时停止机器运转。电路开关应放在干燥通风、

开关装置目测检查

防潮位置。

覆盖物覆盖物厚度一致、平整；拉绳粗细、松紧度应适宜。目测检查

5判定规则

5.1受检微耕机、卷帘机所有检验项目的结果均合格的，评判为合格；

5.2受检微耕机、卷帘机所有检验项目的结果中，有一项不合格，即判定为不合格。

6检验报告

6.1按照表2、表3和表4的检验结果进行判定，按照《微耕机安全检验记录单》和《卷帘机安全检

验记录单》（附录A）填写检验记录。

6.2检验结束后，按照《微耕机安全检验报告》和《卷帘机安全检验报告》（附录B）填写检验报告。

3

AA

附录A

（资料性附录）

微耕机安全检验记录单

填表日期：检验员：№：

机主信息机主姓名：联系电话：地址：□个人□合作组织

生产厂家：品牌型号：购买日期：年月日

机具信息整机出厂编号：发动机功率：机身颜色：

购买方式：□个人□市级补贴□区县补贴□镇（乡）、村补贴
