FZ/T 97017-1999 针织横机针床的通用技术条件

FZ/T97017-1999

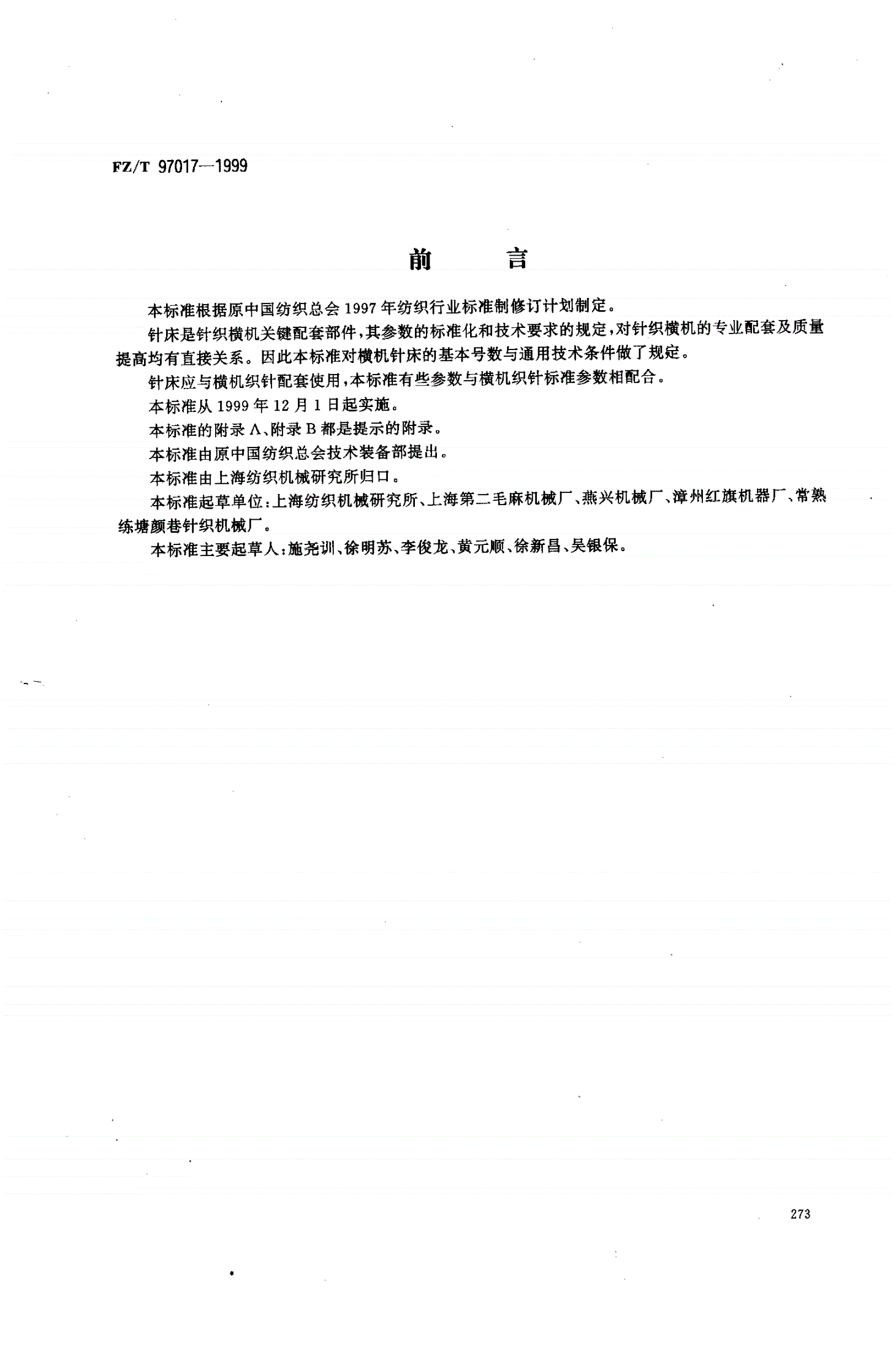

前言

本标准根据原中国纺织总会1997年纺织行业标准制修订计划制定。

针床是针织横机关键配套部件，其参数的标准化和技术要求的规定，对针织横机的专业配套及质量

提高均有直接关系。因此本标准对横机针床的基本号数与通用技术条件做了规定。

针床应与横机织针配套使用，本标准有些参数与横机织针标准参数相配合。

本标准从1999年12月1日起实施。

本标准的附录A、附录B都是提示的附录。

本标准由原中国纺织总会技术装备部提出。

本标准由上海纺织机械研究所归口。

本标准起草单位:上海纺织机械研究所、上海第二毛麻机械厂、燕兴机械厂、漳州红旗机器厂、常熟

练塘颜巷针织机械厂.

水标准幸91韶草人，旅尧训、徐明苏、李俊龙、黄元顺、徐新昌、吴银保。

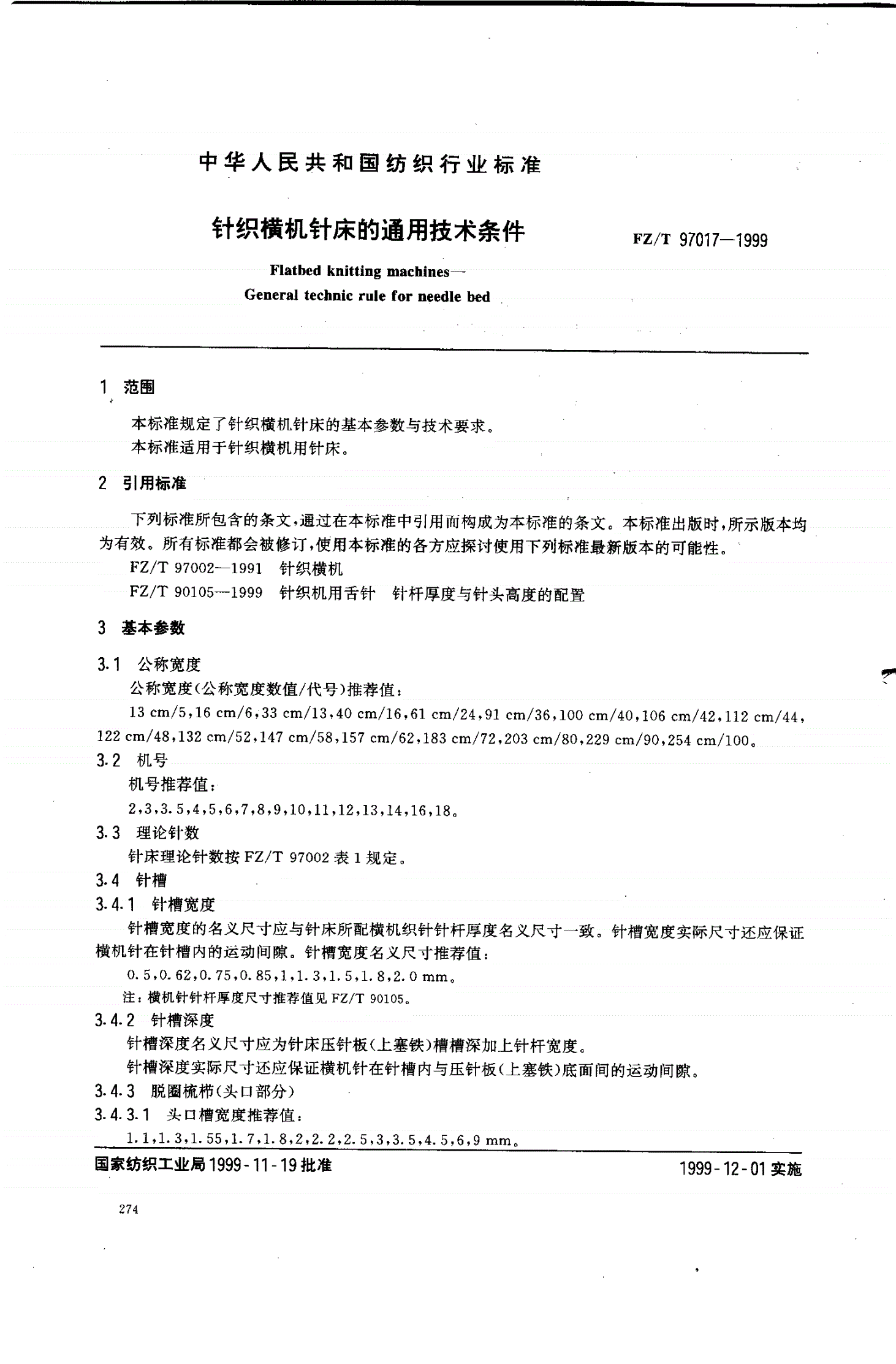

中华人民共和国纺织行业标准

针织横机针床的通用技术条件FZ/T97017-1999

Flatbedknittingmachines-

Generaltechnicruleforneedlebed

1范围

本标准规定了针织横机针床的基本参数与技术要求。

本标准适用于针织横机用针床。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

FZ/T97002-1991针织横机

FZ/T90105-1999针织机用舌针针杆厚度与针头高度的配置

3墓本参数

3.1公称宽度

公称宽度(公称宽度数值/代号)推荐值:

13cm/5,16cm/6,33cm/13,40cm/16,61cm/24,91cm/36,100cm/40,106cm/42,112cm/44,

122cm/48,132cm/52,147cm/58,157cm/62,183cm/72,203cm/80,229cm/90,254cm八00,

3.2机号

机号推荐值:

2,3,3.5,4,5,6,7,8,9,10,11,12,13,14,16,18,

3.3理论针数

针床理论针数按FZ/T97002表1规定。

3.4针槽

3.4.1针槽宽度

针槽宽度的名义尺寸应与针床所配横机织针针杆厚度名义尺寸一致。针槽宽度实际尺寸还应保证

横机针在针槽内的运动间隙。针槽宽度名义尺寸推荐值:

0.5,0.62,0.75,0.85,1,1.3,1.5,1.8,2.0mm,

注:横机针针杆厚度尺寸推荐值见FZ/T90105,

3.4.2针槽深度

针槽深度名义尺寸应为针床压针板(上塞铁)槽槽深加上针杆宽度。

针槽深度实际尺寸还应保证横机针在针槽内与压针板(上塞铁)底面间的运动间隙。

3.4.3脱圈梳栉(头口部分)

3.4.3.1头口槽宽度推荐值:

1.1,1.3,1.55,1.7,1.8,2,2.2,2.5,3,3.5,4.5,6,9mm,

国家纺织工业局1999一11一19批准
