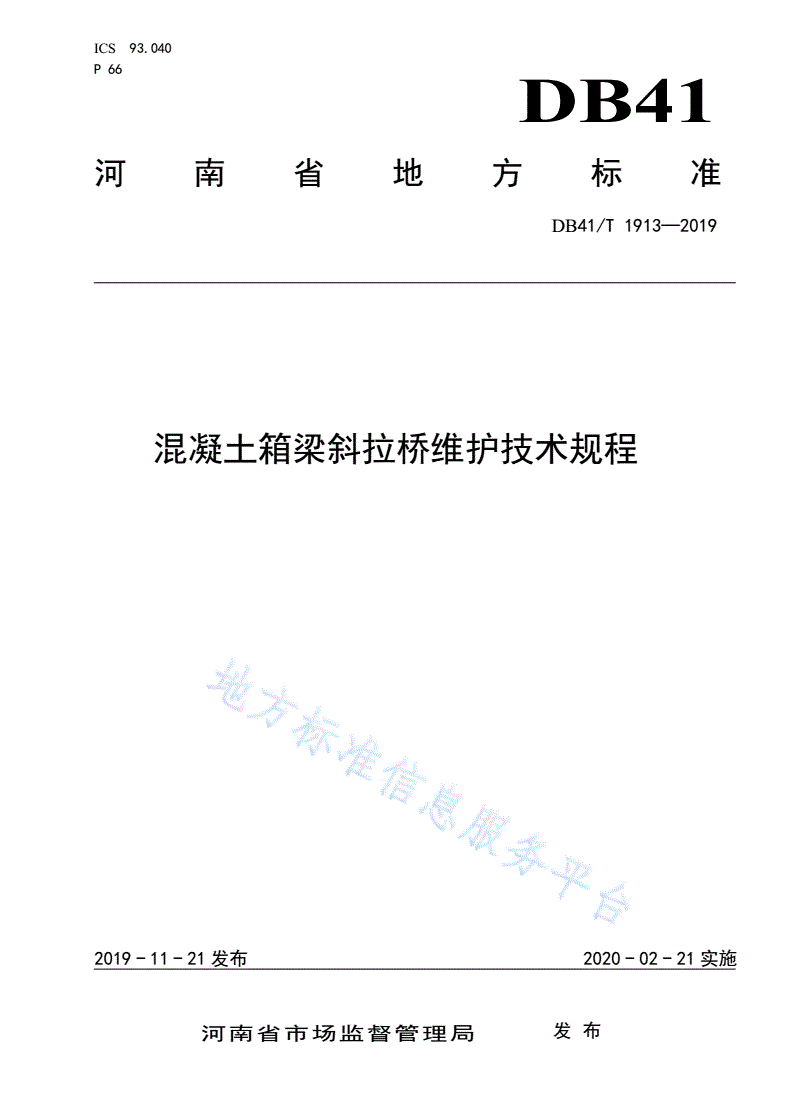

DB41/T 1913-2019 混凝土箱梁斜拉桥维护技术规程

ICS93.040

P66

DB41

河南省地方标准

DB41/T1913—2019

混凝土箱梁斜拉桥维护技术规程

2019-11-21发布2020-02-21实施

河南省市场监督管理局发布

DB41/T1913—2019

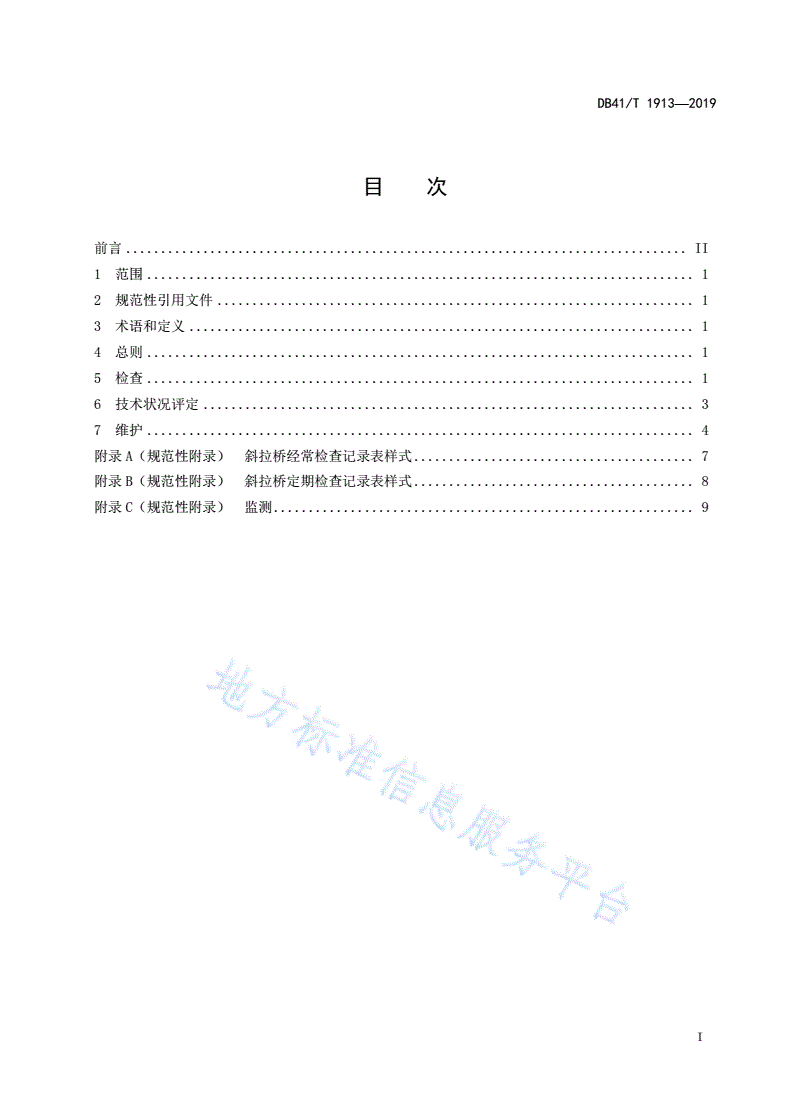

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4总则..............................................................................1

5检查..............................................................................1

6技术状况评定......................................................................3

7维护..............................................................................4

附录A（规范性附录）斜拉桥经常检查记录表样式........................................7

附录B（规范性附录）斜拉桥定期检查记录表样式........................................8

附录C（规范性附录）监测............................................................9

I

DB41/T1913—2019

前言

本标准按照GB/T1.1－2009给出的规则起草。

本标准由河南省交通运输厅提出并归口。

本标准起草单位：河南高速公路发展有限责任公司桃花峪黄河大桥分公司、郑州大学。

本标准主要起草人：房益林、沈国印、徐勇、牛武军、许世展、李习祯、胡松涛、朱家鹏、尹超、

黄亮、何红霞、沈昆、池静、王勇、张秋分、张鑫辉、杨世杰、冀孟恩、俞顺、马帅、尹鹏、郭昊菲、

魏丕壹、侯胜利、范孬站、石红坡、李亮、李姗姗、张亚辉、李杨。

II

DB41/T1913—2019

混凝土箱梁斜拉桥维护技术规程

1范围

本规程规定了混凝土箱梁斜拉桥维护技术的术语和定义、总则、检查、技术状况评定及维护。

本规程适用于各等级公路混凝土箱梁斜拉桥维护工程。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTG/TH21公路桥梁技术状况评定标准

JTG/TJ21公路桥梁承载能力检测评定规程

JTGH11公路桥涵养护规范

JTGH30公路养护安全作业规程

3术语和定义

下列术语和定义适用于本文件。

3.1

维护

为保持桥梁及其附属设施正常工作而进行的保养及维修作业。

3.2

桥梁监测

利用仪器在一定时间范围内对桥梁状态参数变化进行的跟踪观测工作。

3.3

病害标度

对病害严重程度的定量描述。

4总则

4.1为加强桥梁的维护工作，确保其处于良好的运营状态，特制订本规范。

4.2桥梁实施初始检查或定期检查后，应对桥梁技术状况进行评定，实施特殊检查后，应对桥梁承载

能力进行评定，检查评定完成后，按照结果进行相应的维护工作。

4.3维护管理应配备工程师，专门负责检查与评定的组织实施和监督管理工作，并进行必要统计分析。

4.4应对设置有监测系统的斜拉桥进行检测系统维护。

4.5斜拉桥维护除应符合本标准外，还应符合现行国家和行业有关标准的规定。

5检查

1

DB41/T1913—2019

5.1一般规定

5.1.1斜拉桥的检查应分为初始检查、经常检查、定期检查和特殊检查，经常检查和定期检查的记录

应分别按附录A、附录B的规定执行。

5.1.2经常检查宜由桥梁维护管理单位自行组织实施，初始检查、定期检查和特殊检查应委托有资质

的专业检测单位实施。

5.1.3斜拉桥的检查应按深入程度分为五级，分级标准见表1。

表1斜拉桥检查分级表

级别标准

Ⅰ级在远处目视检查（含利用望远镜的目视检查）

Ⅱ级基本接近检查部位的目视检查

Ⅲ级眼睛到检查部位的距离大于50cm

眼睛到检查部位的距离在50cm以内，除利用目视外，还采用触摸、敲击、扳动、光学放大、

Ⅳ级

缆索机器人等方式进行的检查

Ⅴ级借助专用仪器和工具设备检测、结构监测系统、荷载试验、实验室试验等

5.2初始检查

5.2.1初始检查程度为Ⅳ级、Ⅴ级。初始检查内容包括桥梁投入运营前按照技术状况评定标准进行的

检查和建设期初始参数收集。

5.2.2宜在桥梁交付使用前进行，对于交（竣）工中已经检查的项目可采用其检查原始数据。

5.2.3检查后，标示桥梁已存缺陷和损伤，指出关键结构构件，提出维护需注意的事项。

5.3经常检查

经常检查程度为Ⅰ级、Ⅱ级。经常检查包括日常巡查和经常巡查，检查内容和频率见表2。

表2经常检查内容和频率

类别内容频率

对桥面车行道范围内各种病害、障碍物、保护区域范围作业、结构明显

日常巡查宜每日一次

异常、电器设备运营状况进行日常巡查

经常巡查对桥面系、结构部件、附属设施等进行的经常性检查宜每月一次

5.4定期检查

检查程度应为Ⅲ级、Ⅳ级。定期检查的内容和要求：

a)对桥梁主体结构及附属构造物进行跟踪性全面检查，宜为每年一次；

b)应检查各部件的功能是否完善有效，发现需要大、中修、改善或限制交通的桥梁缺损情况。

5.5特殊检查

特殊检查程度应为Ⅳ级、Ⅴ级，包括应急检查和专门检查。

5.5.1应急检查

当桥梁遭受自然灾害或事故后，应对结构进行检查。

2

DB41/T1913—2019

5.5.2专门检查

对需进一步判明损坏原因、缺损程度或使用功能的部位，应针对病害进行专门的现场试验、检测、

检算与分析等鉴定工作。

6技术状况评定

6.1一般规定

6.1.1斜拉桥的评定分为综合技术状况评定、承载能力评定。

6.1.2评定时应充分利用传统检查数据与监测数据，监测方法及监测系统的维护应按附录C的规定执

行。

6.1.3实施初始检查或定期检查后，检查单位应对桥梁技术状况进行评定。

6.1.4实施特殊检查后，检查单位应根据JTG/TJ21对桥梁承载能力进行评定。

6.2技术状况评定

6.2.1评定方法

依据JTG/TH21桥梁技术状况评定方法执行。

6.2.2单项控制指标

在斜拉桥技术状况评价当中，除JTG/TH21规定外有下列情况之一时，整座桥应评为JTG/TH21中规

定的技术状况5类桥（危险状态）：

a)斜拉桥拉索钢丝出现严重锈蚀、断丝，主梁出现严重变形；一根拉索内已断裂钢丝面积超过拉

索钢丝总面积的2%时，或钢丝锈蚀造成钢丝总面积损伤超过10%时；

b)主要部件混凝土出现压碎或杆件失稳倾向；

c)结构出现明显大于规范值的永久变形。

6.2.3构件评分方法

6.2.3.1对耐久性病害及结构性病害应按下列情况归纳：

a)一般不危及结构安全，对构件的耐久性能产生不利影响的蜂窝、麻面、剥落、掉角、空洞、空

洞、渗水、泛碱等病害宜归纳为耐久性病害；

b)对桥梁结构安全造成不利影响的箱梁底横向裂缝、梁体偏位、墩台基础不均匀沉降等病害宜归

纳为结构性病害。

6.2.3.2构件评分方法如下：

a)耐久性病害评定时仅做一次扣分处理。评定时应选择此类病害中评定标度最严重的，作为耐久

性病害的评定标度；

b)结构性病害应按照各病害种类不同，分别进行扣分，累加计算评定标度；

c)对构件病害扣分值宜从大到小进行排列。

6.3承载能力评定

6.3.1对桥梁的承载能力应进行周期性地评定。承载能力的评定周期不宜超过5年。

6.3.2评定包括正常使用极限状态下评定、承载能力极限状态下评定，参考JTG/TJ21执行。

3

DB41/T1913—2019

6.3.3评定过程中，应重视缆索、梁端钢锚箱、塔端钢锚箱等关键受力部位和连接部位的疲劳性能，

按实测应力时程曲线，采用可靠的方法换算为有效应力变化范围。

7维护

7.1一般规定

7.1.1应根据JTGH11、JTGH30相
