DB4201/T 671-2023 城镇燃气管道工程 (次高压及以下)消耗量标准

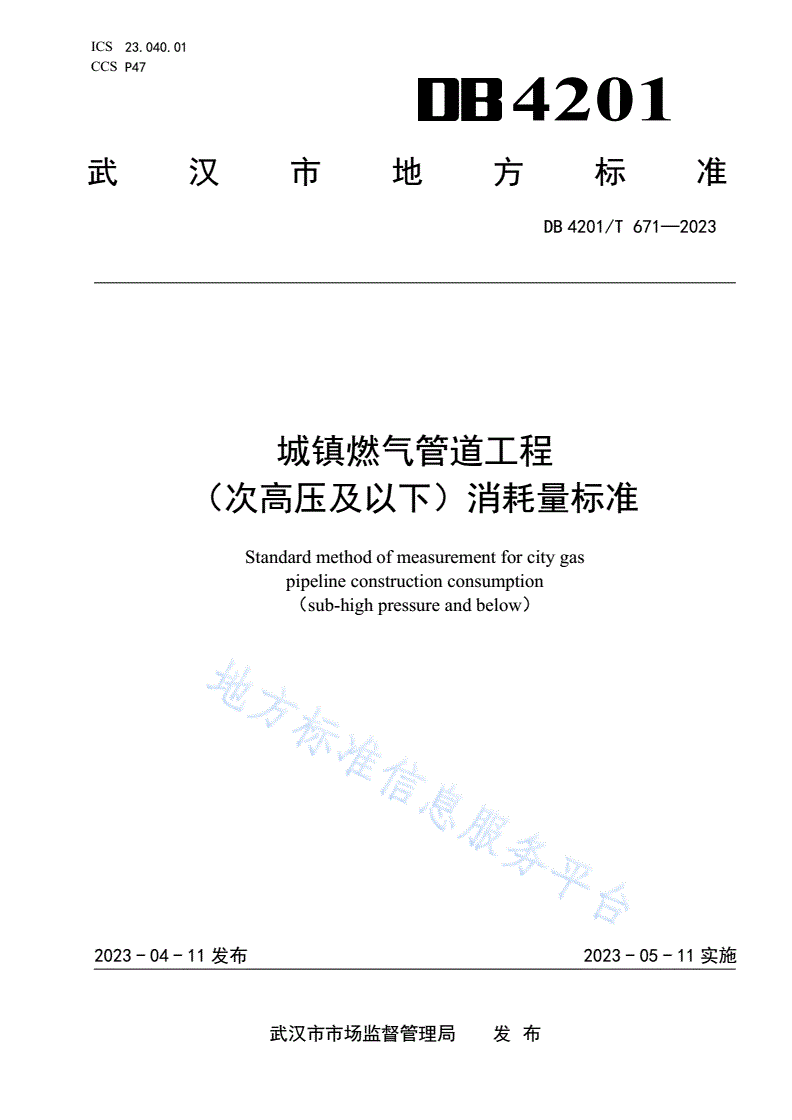

ICS23.040.01

CCSP47

4201

武汉市地方标准

DB4201/T671—2023

城镇燃气管道工程

（次高压及以下）消耗量标准

Standardmethodofmeasurementforcitygas

pipelineconstructionconsumption

（sub-highpressureandbelow）

2023-04-11发布2023-05-11实施

武汉市市场监督管理局发布

DB4201/T671—2023

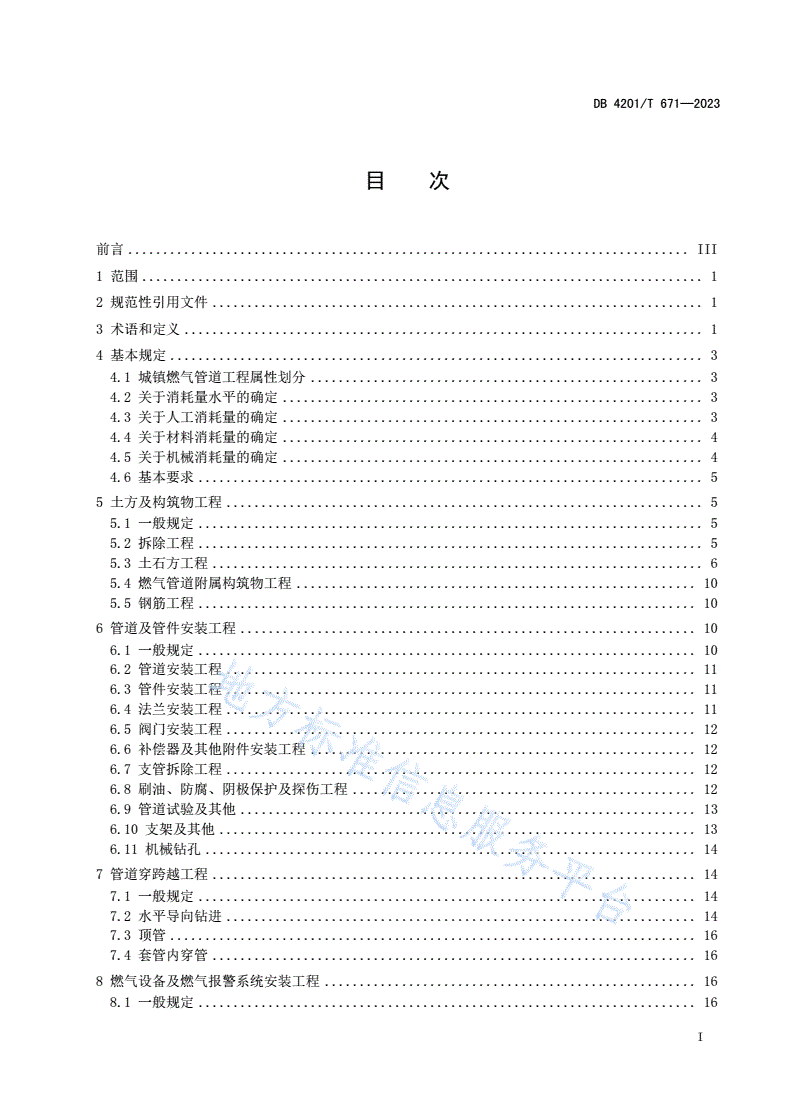

目次

前言................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本规定............................................................................3

4.1城镇燃气管道工程属性划分........................................................3

4.2关于消耗量水平的确定............................................................3

4.3关于人工消耗量的确定............................................................3

4.4关于材料消耗量的确定............................................................4

4.5关于机械消耗量的确定............................................................4

4.6基本要求........................................................................5

5土方及构筑物工程....................................................................5

5.1一般规定........................................................................5

5.2拆除工程........................................................................5

5.3土石方工程......................................................................6

5.4燃气管道附属构筑物工程.........................................................10

5.5钢筋工程.......................................................................10

6管道及管件安装工程.................................................................10

6.1一般规定.......................................................................10

6.2管道安装工程...................................................................11

6.3管件安装工程...................................................................11

6.4法兰安装工程...................................................................11

6.5阀门安装工程...................................................................12

6.6补偿器及其他附件安装工程.......................................................12

6.7支管拆除工程...................................................................12

6.8刷油、防腐、阴极保护及探伤工程.................................................12

6.9管道试验及其他.................................................................13

6.10支架及其他....................................................................13

6.11机械钻孔......................................................................14

7管道穿跨越工程.....................................................................14

7.1一般规定.......................................................................14

7.2水平导向钻进...................................................................14

7.3顶管...........................................................................16

7.4套管内穿管.....................................................................16

8燃气设备及燃气报警系统安装工程.....................................................16

8.1一般规定.......................................................................16

I

DB4201/T671—2023

8.2调压箱、调压装置安装............................................................16

8.3燃气表安装......................................................................16

8.4燃气报警系统安装................................................................17

8.5设备拆除........................................................................17

8.6防雷与接地装置安装..............................................................18

9新旧管连接工程......................................................................18

9.1一般规定........................................................................18

9.2燃气管道停输连接................................................................18

9.3燃气管道不停输连接..............................................................18

9.4新旧管连接辅助..................................................................18

9.5停气钢管断管....................................................................19

10施工辅助措施项目...................................................................19

10.1一般规定.......................................................................19

10.2打拔工具桩.....................................................................19

10.3脚手架.........................................................................19

10.4混凝土模板.....................................................................20

10.5围堰...........................................................................20

10.6施工便道.......................................................................20

10.7排水与降水.....................................................................20

10.8常用大型机械安拆及场外运输.....................................................21

10.9燃气安全应急措施项目...........................................................21

附录A（规范性）消耗量标准............................................................22

附录B（资料性）城镇燃气管道工程（次高压及以下）工程量清单计价指引....................311

参考文献.............................................................................334

II

DB4201/T671—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由武汉市工程建设标准定额管理站提出并归口。

本文件起草单位：武汉市工程建设标准定额管理站、武汉市天然气有限公司、武汉市燃气热力规划

设计院有限公司。

本文件主要起草人：熊付刚、李军、余霞、朱磊、李蓉。

本文件首次发布。

III

DB4201/T671—2023

DB4201/T671—2023

城镇燃气管道工程（次高压及以下）消耗量标准

1范围

本文件规定了城镇燃气管道工程(次高压及以下)的人工、材料、机械消耗量，以及工程量计算规则

等要求。

本文件适用于武汉市城镇范围内新建、扩建、改建的次高压及以下燃气管道工程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50028城镇燃气设计规范

GB50856通用安装工程工程量计算规范

GB50857市政工程工程量计算规范

GB55009燃气工程项目规范

CJJ33城镇燃气输配工程施工及验收规范

TSGD2002燃气用聚乙烯管道焊接技术规则

DGJ08-10城市煤气、天然气管道工程技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

城镇燃气citygas

从城市、乡镇或居民点中的地区性气源点，通过输配系统供给居民生活、商业、工业企业生产、采

暖通风和空调等各类用户公用性质的，且符合GB50028燃气质量要求的可燃气体。

注：城镇燃气一般包括天然气、液化石油气和人工煤气。

3.2

次高压及以下燃气管道工程gaspipelineconstructionconsumption（sub-highpressureandbelow）

设计压力（表压）小于或等于1.6MPa的燃气管道工程。具体分级应符合下列要求。

次高压A级0.8MPa＜P≤1.6MPa

次高压B级0.4MPa＜P≤0.8MPa

中压A级0.2MPa＜P≤0.4MPa

中压B级0.01MPa＜P≤0.2MPa

低压P≤0.01MPa

3.3

新旧管连接辅助auxiliarymeasureofgaspipeconnection

新建燃气管道接入现有运行管网时，为保障供气安全和最大限度降低对用户用气的影响，新旧管连

接发生的系列辅助工作，工作内容包括碰头段的抽盲板、连接辅助、阀门启闭、置换放散和管线调压。

3.4

燃气管道不停输连接gaspipelinenon-stopconnection

11

DB4201/T671—2023

使用专用的开孔设备，在不停止输送燃气及在无介质泄露的条件下对目标燃气管道进行开孔，连接

新旧燃气管道的工艺，又称燃气管道带气碰头。

3.5

燃气管道停输连接gaspipelineshutdownconnection

使用专用的开孔设备，在停止输送燃气及在无介质泄露的条件下对目标燃气管道进行开孔，连接新

旧燃气管道的工艺，又称燃气管道停气碰头。

3.6

电子标识器positioningdisk

用于准确探测聚乙烯燃气管道位置的可探性标识器，内置芯片具备通过射频技术被识读的功能，可

以指示管线基本信息。根据可探测深度，将电子标识器分为钉型，方向盘型和球型。

3.7

调压箱（调压柜）regulatorbox

将调压装置放置于专用箱体，设于用气建筑物附近，承担用气压力的调节。包括调压装置和箱体。

调压箱指悬挂式箱和地下式箱，调压柜指落地式箱。

3.8

燃气报警系统gasalarmandcontrolsystem

由可燃气体探测器通过分线制或总线制通讯线路与可燃气体报警控制器连接，并由可燃气体报警控

制器向紧急切断阀、强制排风装置发出动作指令而组成的安全系统。

3.9

燃气探测器gasdetector

用于测量单一或多种可燃气体浓度相应的探测器。

3.10

燃气报警控制器gasalarmcontrol

接收可燃气体探测器信号，能发声、光报警信号，指示报警部位并予以保持的控制装置，并能进行

紧急切断，启动相应设备的安全装置。

3.11

接地装置groundingconnection

接地极与接地线装置的总称。

3.12

接地极groundingconductor

埋入地中并直接与大地接触，可作散流用的金属导体。

3.13

接地线earthingbusbar

在接地极之间提供导电通路的导体。

3.14

阴极保护cathodicprotection

通过降低腐蚀电位，使管道腐蚀速率显著减小而实现电化学保护的一种方法。

3.15

放散管ventpipe

有序集中排放燃气系统中的空气或燃气的管道。

22

DB4201/T671—2023

3.16

阻火器firetrap

阻止燃气火焰传播和防止燃气回火引起爆炸的安全装置。

3.17

过滤器gasfilter

利用滤芯或滤网除去燃气中杂质颗粒的装置。

3.18

补偿器temperaturecompensator

具有温度补偿能力的管段或装置。

3.19

盲板blinddisk

用于将管道生产介质完全隔离的圆形插板或用于封堵管道口的法兰盖。

3.20

水平导向钻进horizontaldirectionaldrilling

按设计轨迹，用水平定向钻机使穿越管段通过障碍物的非开挖施工方法。

3.21

顶管pipejacking

地下管道穿越铁路、道路、河流或建筑物等各种障碍物时采用的一种暗挖式施工方法。

3.22

清管pipepigging

在管道投用前或投用中，利用压缩气体或清管器清扫管道内杂质、积液的作业工序，以减少管道内

壁腐蚀和摩阻损失。

4基本规定

4.1城镇燃气管道工程属性划分

4.1.1市政工程与非市政工程界限应按以下规定划分：以厂、区红线外燃气管道碰头点为界，碰头点

以内为非市政工程；碰头点以外为市政工程。

4.1.2燃气管道室内外界限应按以下规定划分：地下引入室内的管道以室内建筑物外墙皮1.5m为界,

当入口处设阀门或调压箱时以阀门或调压箱为界；地上引入室内的管道以墙外三通为界，墙外三通内为

室内燃气管道，墙外三通外为室外燃气管道。

4.1.3设备拆除适用于维修与改、扩建工程。

4.1.4新旧管连接辅助适用于新建燃气管道接入运行管网的维修与改、扩建工程。

4.2关于消耗量水平的确定

本文件中的消耗量包括完成规定计量单位的合格产品所需的人工、材料、机械台班的消耗量，是在

正常施工条件下，按大多数施工企业采用的施工方法、机械化程度、劳动组织及工期要求进行编制的，

能有效反映社会平均消耗量水平。

4.3关于人工消耗量的确定

4.3.1本文件的人工工日消耗量不按工种区分，按普工、技工、高级技工三个技术等级区分。

4.3.2本文件的人工包括基本用工、超运距用工、辅助用工和人工幅度差。

4.3.3本文件的人工每工日按8小时工作制计算。

33

DB4201/T671—2023

4.3.4本文件未注明拆分比例的人工增加工日，应按各章节相应子目的普工、技工、高级技工对应比

例计算。

4.4关于材料消耗量的确定

4.4.1本文件采用的材料（包括构配件、零件、半成品、成品）均为符合国家质量标准和相应设计要

求的合格产品。

4.4.2本文件中的材料包括施工中消耗的主要材料、辅助材料、周转材料和其他材料。

4.4.3本文件中材料消耗量包括净用量和损耗量的总用量。损耗量包括：从工地仓库、现场集中堆放

地点（或现场加工地点）至操作（或安装）地点的施工场内运输损耗、施工操作损耗、施工现场堆放损

耗等，不包括规范（设计文件）规定的预留量、搭接量。

4.4.4本文件中所使用的混凝土均按预拌混凝土编制。当实际使用现场搅拌混凝土浇捣（坍落度按

4.4.4.1取定）时，子目消耗量按下列方式调整。

——人工增加6.39工日/10m3。

——水增加3.80m3/10m3。

——混凝土搅拌机增加0.39台班/10m3。

4.4.4.1混凝土坍落度取定见表1。

表1混凝土坍落度取定表

名称现浇混凝土防水混凝土泵送混凝土

坍落度30～5030～50110～130

4.4.5本文件中所使用的砂浆均按干混预拌砂浆编制。

4.4.5.1当实际使用现拌砂浆时，子目消耗量可按表2调整。

表2现拌砂浆工料机调整表

单位：每t

罐式搅拌机灰浆搅拌机

材料名称技工（工日）水（m3）现拌砂浆（m3）

（台班）（台班）

干混砌筑砂浆

+0.225-0.147×0.588减机械台班

干混地面砂浆+0.01

消耗量

干混抹灰砂浆+0.232-0.151×0.606

4.4.5.2当实际使用湿拌预拌砂浆时，子目消耗量可按表3调整。

表3湿拌预拌砂浆工料机调整表

单位：每t

材料名称技工（工日）湿拌预拌砂浆（m3）罐式搅拌机

干混砌筑砂浆

-0.118×0.588减机械台班

干混地面砂浆

消耗量

干混抹灰砂浆-0.12l×0.606

4.4.6材料消耗量中已包括施工机械台班中燃料动力消耗量，当材料消耗量调整时，不应调整材料消

耗量中的燃料动力消耗量。

4.4.7用量少、低值易耗的零星材料，列为其他材料，应以所消耗材料当期价格的百分比计算。

4.4.8本文件所采用材料、半成品、成品的品种、规格型号与设计要求不符时，可按各章节规定调整。

4.5关于机械消耗量的确定

4.5.1本文件中的机械按常用机械、合理机械配备和施工企业的机械化装备程度，并结合工程实际综

合确定，包括施工机械和仪器仪表。

44

DB4201/T671—2023

4.5.2本文件的机械台班的消耗量包括正常机械施工工效、机械幅度差。

4.5.3本文件的机械每台班按8小时工作制计算。

4.5.4当机械台班的消耗量调整时，同步调整调整材料消耗量中的燃料动力消耗量。

4.6基本要求

4.6.1本文件拆除子目按保护性拆除方式编制，如有未涉及的设备拆除可按相应安装子目的人工、机

械台班的消耗量之和乘以相应系数（保护性拆除系数为0.50，破坏性拆除系数为0.25）计算。

4.6.2地下管道工程不足50m，当管道外径≤300mm时，其人工、机械台班消耗量可乘以系数1.67，

当管道外径＞300mm时，其人工、机械台班消耗量可乘以系数2。

4.6.3施工与生产同时进行、有害身体健康的环境中施工时的降效，发生时可另行计算。

4.6.4对于不能封闭交通的燃气管道工程，行车干扰影响包括行车、行人的干扰，路面保护，地下工

程的接头交叉处理与恢复等。根据行车干扰影响的程度，人工、机械台班的消耗量按表4乘以调整系数

计算。

表4行车干扰调整系数

行车密度

10000以下10001～3000030001～5000050001～7000070000以上

（标准车／昼夜）

调整系数（％）不调整2468

4.6.5本文件适用于海拔1500m以下地区、地震烈度Ⅶ度以下地区。超过上述情况时，可结合具体情

况进行调整。

4.6.6本文件中，除规定允许调整、换算外，一般不宜因具体工程人工、材料、机械台班与子目消耗

量不同而改变消耗量。

4.6.7本文件中的人工工日消耗量、人工拆分比例，不应自行调整。

4.6.8本文件中机械的类别、名称、规格型号为统一划分，除另有说明外，当现场实际采用机械与子

目不同，但子目中配置的机械能够完成子目要求的工作内容时，不应换算。

4.6.9本文件中遇有两个或两个以上系数时，按连乘方法计算。

4.6.10本文件注有“××以内”或“××以下”者，包括××本身；“××以外”或“××以上”者，

不包括××本身。

5土方及构筑物工程

5.1一般规定

本章内容包括拆除工程，土石方工程，燃气管道附属构筑物工程，钢筋工程；应符合附录A.1土方

及构筑物工程的规定。

5.2拆除工程

5.2.1本节内容包括拆除旧路，拆除人行道，拆除砖石构筑物，拆除预制侧缘石，拆除混凝土管道，

拆除金属管道，伐树、挖树蔸，切缝。

5.2.2本节适用于燃气管道工程中翻挖各种路面、基层构筑物拆除。

5.2.3本节中的小型机械拆除子目包括人工配合作业。

5.2.4本节中的机械品种和规格为综合取定，当与实际施工使用机械不同时，不应调整。

5.2.5拆除后的旧料应整理干净，就近堆放整齐。如需运至指定地点，另行计算人工、机械台班的消

耗量。

5.2.6拆除混凝土管道不包括拆除基础及垫层用工。基础及垫层拆除应按本文件相应子目计算。

5.2.7本节按无地下水因素编制，当发生时，另行计算。

5.2.8石质块料拆除适用于花岗岩地面、大理石地面、文化石地面、方整石地面等石材类面层的拆除，

子目中已包含砂浆结合层的拆除。

5.2.9广场砖及釉面砖地面的拆除按石质块料类面层子目计算，并乘以系数0.80。

5.2.10本节工程量计算应符合下列规定。

55

DB4201/T671—2023

——拆除旧路及人行道按面积计算，以“100m²”为计量单位。

——拆除侧缘石按长度计算，以“100m”为计量单位。

——拆除管道按长度计算，人工拆除金属管道以“10m”为计量单位；拆除其他各类管道均以“100m”

为计量单位。

——拆除构筑物及障碍物按体积计算，以“10m³”为计量单位。

——伐树、挖树蔸按实挖株数计算，以“10棵”为计量单位。

——路面切缝按设计要求或施工组织设计以米计算，以“100m”为计量单位。

5.2.10.1路面、基层及人行道拆除工程量按以下方法计算：

路面、基层及人行道拆除面积（m²）=埋设管道长度（m）×埋管沟槽顶部宽度（m）。

5.2.10.2埋管沟槽尺寸及管道外径截面积按设计文件的数据或图纸尺寸计算，当设计文件未明确时，

沟槽深度与底部宽度应符合GB50028及CJJ33的相关规定。

5.3土石方工程

5.3.1本节内容包括土方工程，石方工程，回填及其他。

5.3.2本节适用于燃气管道工程的土石方及运输（除有其他章节说明不适用本节内容外）。

5.3.3土壤及岩石分类应符合下列规定。

——土壤按一、二类土，三类土，四类土分类，其具体分类见表5。

——岩石按极软岩、软岩、较软岩、较硬岩、坚硬岩分类，其具体分类见表6。

表5土壤分类表

土壤分类土壤名称开挖方法

粉土、砂土（粉砂、细砂、中砂、粗砂、砾砂）、粉

用锹，少许用镐、条锄开挖。机械能全部直接

一、二类土质黏土、弱中盐渍土、软土（淤泥质土、泥炭、泥炭

铲挖满载者。

质土）、软塑红黏土、冲填土。

主要用镐、条锄，少许用锹开挖。机械须部分

黏土、碎石土（圆砾、角砾）混合土、可塑红黏土、

三类土刨松方能铲挖满载者，或可直接铲挖但不能满

硬塑红黏土、强盐渍土、素填土、压实填土。

载者。

碎石土（卵石、碎石、漂石、块石）、坚硬红黏土、全部用镐、条锄挖掘，少许用撬棍挖掘。机械

四类土

超盐渍土、杂填土。须普遍刨松方能铲挖满载者。

注：本表土的名称及其含义依据《岩土工程勘察规范》GB50021的相关规定。

表6岩石分类表

岩石单轴饱

岩石

定性鉴定和抗压强度代表性岩石

分类

Rc（MPa）

极

锤击声哑，无回弹，有较深凹痕，手可1.全风化的各种岩石

软＜5

捏碎；浸水后，可捏成团。2.各种半成岩

岩

1.强风化的坚硬岩或较硬岩

软软锤击声哑，无回弹，有凹痕，易击碎；

5～152.中等风化－强风化的较软岩

质岩浸水后，可掰开。

石3.未风化－微风化的页岩、泥岩、泥质岩等

较1.中等风化－强风化的坚硬岩或较硬岩

锤击声不清脆，无回弹，较易击碎；浸

软30～152.未风化－微风化的凝灰岩、千枚岩、泥灰岩、

水后，指甲可刻出印痕。

岩砂质岩等

66

DB4201/T671—2023

表6岩石分类表（续）

岩石单轴饱

岩石

定性鉴定和抗压强度代表性岩石

分类

Rc（MPa）

较1.微风化的坚硬岩

锤击声较清脆，有轻微回弹，稍震手，

硬60～302.未风化－微风化的大理岩、板岩、石灰岩、

较难击碎；浸水后，有轻微吸水反应。

软岩白云岩、钙质砂岩等

质

坚未风化－微风化的花岗岩、闪长岩、辉绿岩、

石锤击声清脆，有回弹，震手，难击碎；

硬＞60玄武岩、安山岩、片麻岩、石英岩、石英砂岩、

浸水后，大多无吸水反应。

岩硅质砾岩、硅质石灰岩等

注：本表依据GB50218和GB50021的相关规定编制。

5.3.4干土、湿土、淤泥的划分应符合下列规定。

——干土、湿土的划分，应以地质勘测资料的地下常水位为准。地下常水位以上为干土，以下为湿

土。

——地表水排出后，土壤含水率≥25％时为湿土。

——当含水率＞30％、液性指数＞1、土和水的混合物呈流塑状态时为淤泥。

5.3.5沟槽、基坑、一般土石方的划分应符合下列规定。

——沟槽、基坑、一般土石方的底长、底宽为设计图示垫层或基础的底长、底宽。

——底宽≤7m，且底长＞3倍底宽为沟槽。

——底长≤3倍底宽，且底面积≤150m2为基坑。

——除以上规定沟槽、基坑外，且非平整场地的，为一般土石方。

5.3.6机械挖土方中需人工辅助开挖，包括切边、修整底边。人工挖土部分应按批准的施工组织设计

确定的厚度计算工程量；当无施工组织设计或施工组织设计未涉及时，人工挖土按人工挖一般土方相应

子目、厚度按30cm、人工消耗量乘以系数1.50计算。

5.3.7当土石方发生转堆时，应根据转堆土石方工程量结合实际转堆次数计算。

5.3.8下列土石方工程，按相应子目时计算时应乘以规定的系数。

——土方工程按干土编制。当人工挖、运湿土时，相应子目人工消耗量乘以系数1.18；当机械挖、

运湿土时，相应子目人工、机械台班的消耗量乘以系数1.15；当采取降水措施后人工挖、运

土时，相应子目人工消耗量乘以系数1.09，机械挖、运土不再乘以系数。

——当挖掘机在垫板上进行作业时，相应子目人工、机械台班的消耗量乘以系数1.25，其材料消

耗量另行计算。

——装载机装松散土按装载机将已有的松散土方装上车编制。当按原状土（天然密实状态）装车时，

应由推土机破土，机械台班的消耗量另行计算。

——自卸汽车运土，当采取拉铲挖掘机装车时，机械台班的消耗量乘以系数1.20。

5.3.9汽车运土运输道路按一、二、三类道路综合取定，已包括运输过程中道路清理的人工，当需要

铺筑材料时，另行计算。

5.3.10汽车（人力车）重车上坡降效因素，已包含在相应的运输子目中，不应另行计算。人工、人力

车、汽车的负载上坡（坡度≤15％）降效因素，已包含在相应运输子目中，不应另行计算。当装载机负

载上坡时，其降效因素按坡道斜长乘以表7相应系数计算。

表7重车上坡降效系数表

坡度（％）5～10≤15≤20≤25

系数1.752.002.252.50

5.3.11平整场地，建筑物所在现场厚度≤（±30cm）的就地挖、填及平整。当挖填土方厚度>（±30cm）

时，全部厚度按一般土方相应规定另行计算，但仍应计算平整场地。

5.3.12本节不包括现场障碍物清除、地下常水位以下的施工降水、土石方开挖过程中的地表水排除与

边坡支护，当发生时，按其他章节相应规定计算。

77

DB4201/T671—2023

5.3.13当挖土中遇含碎、砾石体积为31％～50％的密实黏性土或黄土时，按挖四类土相应子目消耗

量乘以1.43。当碎、砾石含量超过50％时，另行计算。

5.3.14回填工程分为回填土、回填砂。

5.3.15本节工程量计算应符合下列规定。

——土石方的开挖、运输均按开挖前的天然密实体积计算。土方回填，按回填后的竣工体积计算。

不同状态的土石方体积按表8换算。
