DB11/T 2207-2023 市政桥梁工程数字化建造标准

UG

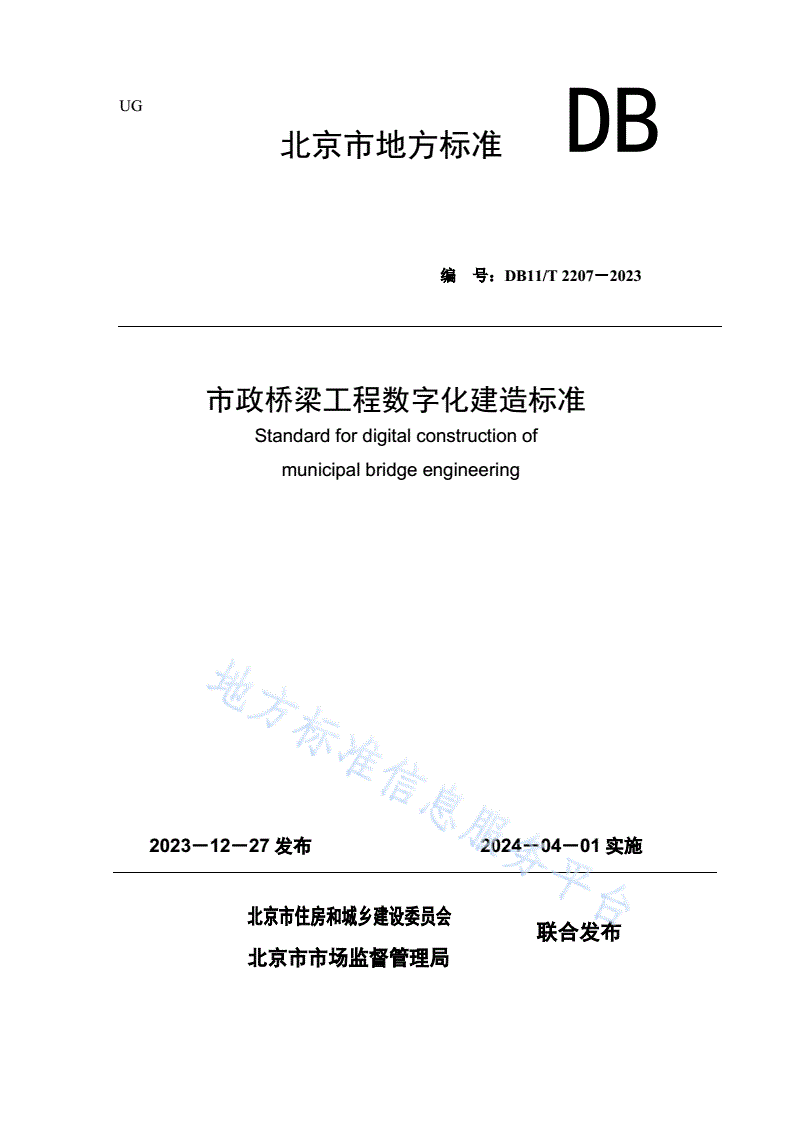

北京市地方标准DB

编号：DB11/T2207－2023

市政桥梁工程数字化建造标准

Standardfordigitalconstructionof

municipalbridgeengineering

2023－12－27发布2024－04－01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

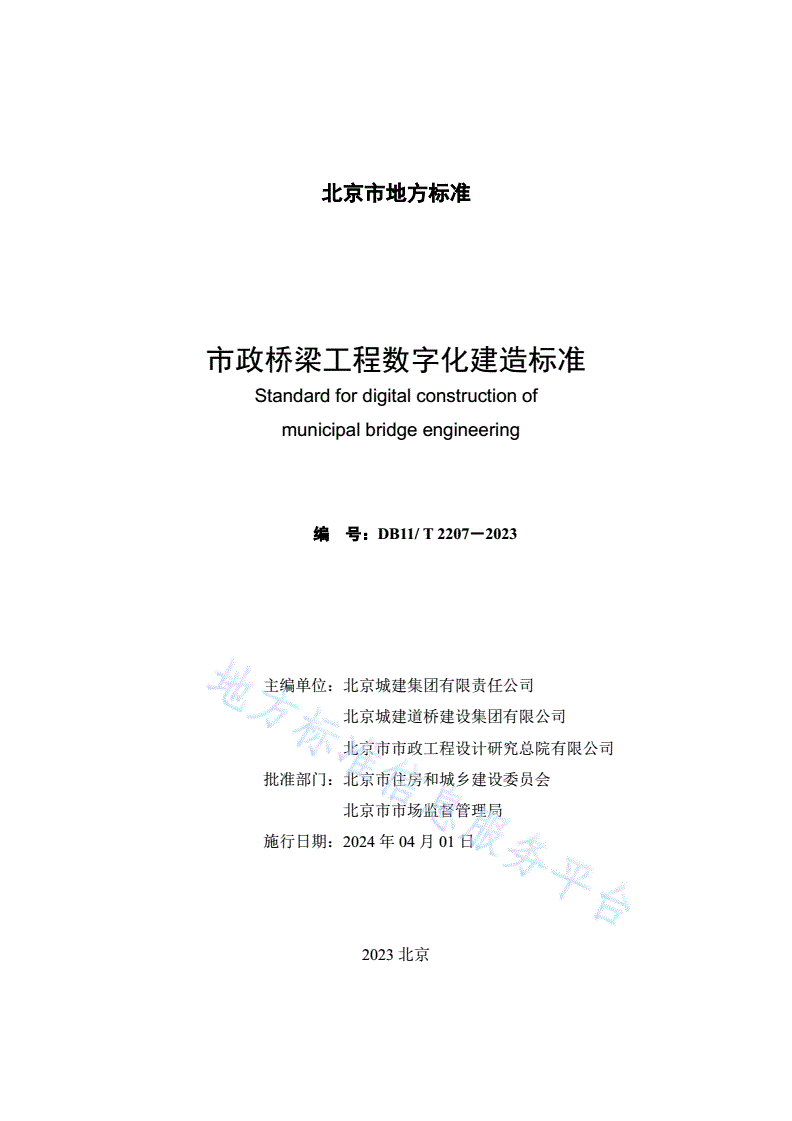

北京市地方标准

市政桥梁工程数字化建造标准

Standardfordigitalconstructionof

municipalbridgeengineering

编号：DB11/T2207－2023

主编单位：北京城建集团有限责任公司

北京城建道桥建设集团有限公司

北京市市政工程设计研究总院有限公司

批准部门：北京市住房和城乡建设委员会

北京市市场监督管理局

施行日期：2024年04月01日

2023北京

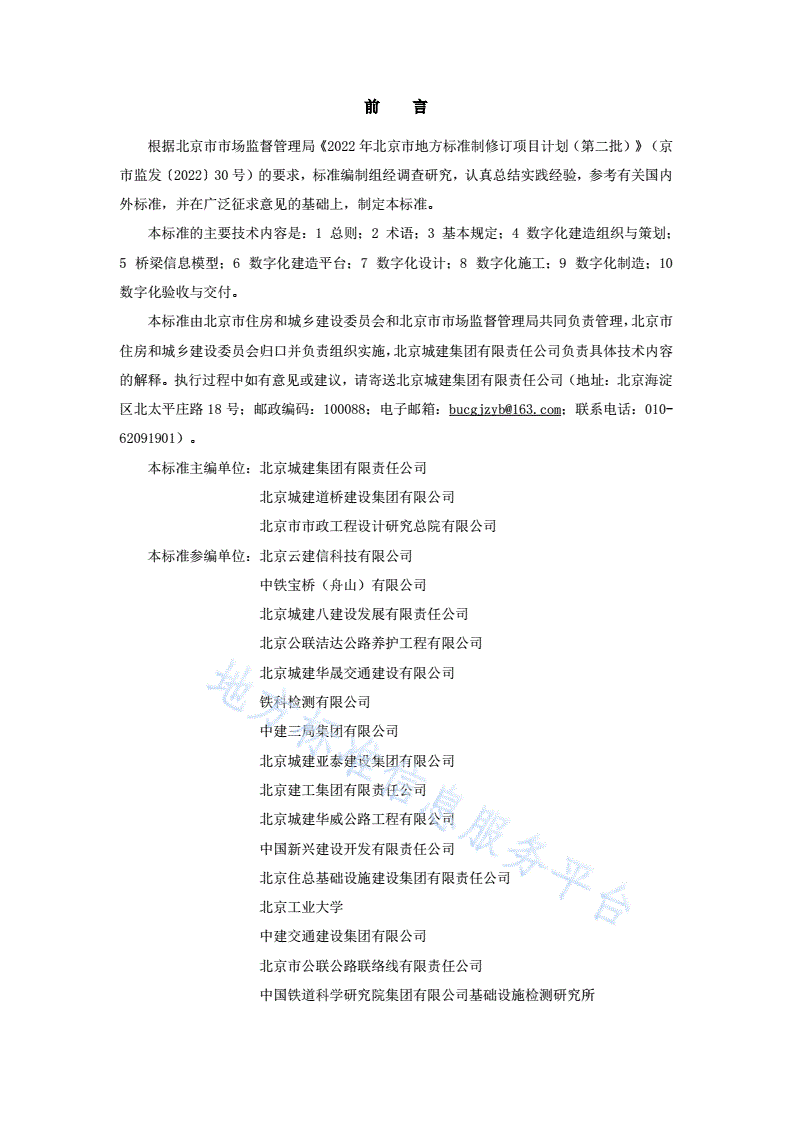

前言

根据北京市市场监督管理局《2022年北京市地方标准制修订项目计划（第二批）》（京

市监发〔2022〕30号）的要求，标准编制组经调查研究，认真总结实践经验，参考有关国内

外标准，并在广泛征求意见的基础上，制定本标准。

本标准的主要技术内容是：1总则；2术语；3基本规定；4数字化建造组织与策划；

5桥梁信息模型；6数字化建造平台；7数字化设计；8数字化施工；9数字化制造；10

数字化验收与交付。

本标准由北京市住房和城乡建设委员会和北京市市场监督管理局共同负责管理，北京市

住房和城乡建设委员会归口并负责组织实施，北京城建集团有限责任公司负责具体技术内容

的解释。执行过程中如有意见或建议，请寄送北京城建集团有限责任公司（地址：北京海淀

区北太平庄路18号；邮政编码：100088；电子邮箱：bucgjzyb@163.com；联系电话：010-

62091901）。

本标准主编单位：北京城建集团有限责任公司

北京城建道桥建设集团有限公司

北京市市政工程设计研究总院有限公司

本标准参编单位：北京云建信科技有限公司

中铁宝桥（舟山）有限公司

北京城建八建设发展有限责任公司

北京公联洁达公路养护工程有限公司

北京城建华晟交通建设有限公司

铁科检测有限公司

中建三局集团有限公司

北京城建亚泰建设集团有限公司

北京建工集团有限责任公司

北京城建华威公路工程有限公司

中国新兴建设开发有限责任公司

北京住总基础设施建设集团有限责任公司

北京工业大学

中建交通建设集团有限公司

北京市公联公路联络线有限责任公司

中国铁道科学研究院集团有限公司基础设施检测研究所

中建二局安装工程有限公司

北京市政七建设工程有限责任公司

北京建工土木工程有限公司

北京市政工程行业协会

北京亚泰智博科技发展有限公司

本标准主要起草人员：李久林杨国良杨冰刘奎生段劲松何辉斌

李健刚章勇郭文军王晓辉赵玉华刘鹏

刘卫东张勇王志辉李昕杨杨巍荆龙江

梁宇王石磊蔡金志胥任晴贾森徐忠成

寇志强吴自强曹江涛王莹谢中原张文学

贾宝情亓凤龙杨震卿雷素素黄克湖秦新平

杨向国迟红义李林杰张志伟王新越靳江瀚

张洪志丛楠单镏新黄雪梅李桐席嘉毅

刘军伟谷映宏徐勇宋萍萍王爽张云龙

张健夏秋艳

本标准主要审查人员：叶锦华谢卫张建平雷俊卿王甦刘丙宇张涛

目次

1总则............................................................................................................................................1

2术语............................................................................................................................................2

3基本规定....................................................................................................................................3

4数字化建造组织与策划.............................................................................................................4

4.1一般规定..........................................................................................................................5

4.2数字化建造组织..............................................................................................................5

4.3数字化建造策划..............................................................................................................5

4.4数字化建造工作流程......................................................................................................5

5桥梁信息模型............................................................................................................................6

5.1一般规定..........................................................................................................................6

5.2模型创建..........................................................................................................................6

5.3模型精细度及信息交付要求..........................................................................................7

5.4命名规则和版本管理......................................................................................................9

6数字化建造平台......................................................................................................................11

6.1一般规定........................................................................................................................11

6.2平台架构........................................................................................................................11

6.3数据存储与交换............................................................................................................12

6.4数据协同........................................................................................................................12

6.5数据应用........................................................................................................................13

6.6数据安全........................................................................................................................13

7数字化设计..............................................................................................................................14

7.1一般规定........................................................................................................................14

7.2初步设计........................................................................................................................15

7.3技术设计........................................................................................................................15

7.4施工图设计....................................................................................................................16

8数字化施工..............................................................................................................................18

8.1一般规定........................................................................................................................18

8.2深化设计........................................................................................................................18

8.3临时工程设计................................................................................................................19

8.4施工组织模拟................................................................................................................20

8.5施工工艺模拟................................................................................................................21

8.6施工管理........................................................................................................................27

8.7施工监控........................................................................................................................28

9数字化制造..............................................................................................................................30

9.1一般规定........................................................................................................................30

9.2钢结构制造....................................................................................................................30

9.3预制混凝土构件制造....................................................................................................31

9.4其他部品、产品............................................................................................................31

10数字化验收与交付.................................................................................................................32

10.1一般规定......................................................................................................................32

10.2数字化验收..................................................................................................................32

10.3数字化交付..................................................................................................................32

附录A市政桥梁工程数字化建造工作流程.............................................................................34

附录B数字化建造各阶段工作流程.........................................................................................35

附录C市政桥梁信息模型分类.................................................................................................42

附录D模型元素交付要求.........................................................................................................54

附录E工程总体信息交付要求..............................................................................................69

本标准用词说明..........................................................................................................................221

引用标准名录..............................................................................................................................222

附：条文说明..............................................................................................................................223

Contents

1Generalprovision.....................................................................................................................1

2Terms......................................................................................................................................2

3Basicrequirements...................................................................................................................3

4Digitalconstructionorganizationandplanning.......................................................................4

4.1Generalrequirements........................................................................................................4

4.2Digitalconstructionorganization......................................................................................4

4.3Digitalconstructionplanning...........................................................................................4

4.4Digitalconstructionworkflow..........................................................................................5

5Bridgeinformationmodeling...................................................................................................6

5.1Generalrequirements........................................................................................................6

5.2Modelingcreation.............................................................................................................6

5.3Modelingrefinementandinformationdeliveryrequirements..........................................7

5.4Namingrulesandversionmanagement............................................................................9

6Digitalconstructionplatform.................................................................................................11

6.1Generalrequirements......................................................................................................11

6.2Platformarchitecture......................................................................................................11

6.3Datastorageandexchange.............................................................................................12

6.4Datacollaboration...........................................................................................................12

6.5Dataapplication..............................................................................................................13

6.6Datasecurity...................................................................................................................13

7Digitaldesign.........................................................................................................................14

7.1Generalrequirements......................................................................................................14

7.2Preliminarydesign..........................................................................................................15

7.3Technicaldesign...........................................................................................................15

7.4Constructiondrawingdesign..........................................................................................16

8Digitalconstruction................................................................................................................18

8.1Generalrequirements......................................................................................................18

8.2Deepeningdesign...........................................................................................................18

8.3Temporaryengineeringdesign........................................................................................19

8.4Constructionorganizationsimulation.............................................................................20

8.5Constructionprocesssimulation.....................................................................................21

8.6Constructionmanagement..............................................................................................27

8.7Constructionmonitoring.................................................................................................28

9Digitalmanufacturing............................................................................................................30

9.1Generalrequirements......................................................................................................30

9.2Steelstructuremanufacturing.......................................................................................30

9.3Prefabricatedconcretecomponentmanufacturing..........................................................31

9.4Othercomponentsandproducts.....................................................................................31

10Digitalacceptanceanddelivery...........................................................................................32

10.1Generalrequirements....................................................................................................32

10.2Digitalacceptance.........................................................................................................32

10.3Datadelivery.................................................................................................................32

AppendixADigitalconstructionworkflowofmunicipalbridgeengineering..........................34

AppendixBWorkflowofvariousstagesofdigitalconstruction..............................................35

AppendixCClassificationofmunicipalbridgeinformationmodeling....................................42

AppendixDModelelementdeliveryrequirements..................................................................54

AppendixEOverallprojectinformationdeliveryrequirements.............................................69

Explanationofwordinginthisstandard....................................................................................221

Listofquotedstandards.............................................................................................................222

Addition:Explanationofprovisions..........................................................................................223

·

1总则

1.0.1为适应市政交通建设行业数字化技术发展要求，推动行业技术进步和高质量建设，促进行业绿色、

健康、可持续发展，制定本标准。

1.0.2本标准适用于北京市行政区域内实施数字化建造的新建、扩建或改建市政桥梁工程项目。

1.0.3采用数字化建造方式建设的北京市市政桥梁工程，除应符合本标准外，尚应符合国家及北京市现

行有关标准的规定。

1

·

2术语

2.0.1市政桥梁工程municipalbridgeengineering

在城市市区、镇（乡）规划建设范围内公共道路中的桥梁工程。

2.0.2数字化建造digitalconstruction

在工程建设的各阶段，使用数字化技术来改善协作、提高建造效率的一种新型建造模式。

2.0.3桥梁信息模型bridgeinformationmodeling

在市政桥梁工程全生命期内，对其物理和功能特性进行数字化表达，并依此规划、设计、施工、制造、

运维的过程和结果的总称，简称模型。

2.0.4桥梁工程设计信息模型bridgeengineeringdesigninformationmodeling

在桥梁工程的设计阶段，对其物理和功能特性进行数字化表达，并以此设计的过程和结果的总称，简称

设计模型。

2.0.5桥梁工程施工信息模型bridgeengineeringconstructioninformationmodeling

在承继桥梁工程设计信息模型的基础上，为满足施工需要和工作协同，对模型进行深化和应用的过程和

结果的总称，简称施工模型。

2.0.6桥梁工程竣工信息模型bridgeengineeringcompletioninformationmodeling

为满足竣工交付和运维需求，对桥梁工程施工信息模型添加竣工和运维设施相关信息的结果的总称，简

称竣工模型。

2.0.7数字化交付digitaldelivery

将工程项目建设阶段产生的数据及工程信息传递给需求方的行为。

2.0.8数字化交付物digitaldeliverables

工程项目建设阶段各参与方根据工程应用需求所交付的数字化成果，简称交付物。

2.0.9参与方participants

与项目相关的建设管理、勘察设计、监理、施工、制造、监测、专业分包、管理养护等单位。

2.0.10数字化建造平台digitalconstructionplatform

在工程建设的各阶段，桥梁信息模型创建、工程数据处理、数字化应用的平台系统及软硬件环境。

2.0.11通用数据环境commondataenvironment

在具体工程项目中，用于通过管理过程收集、管理和传播的商定数据源。

2

·

3基本规定

3.0.1市政桥梁数字化建造工作目标和内容应根据项目特点、项目需求、合同要求及行业数字化技术应用

水平等综合确定。

3.0.2市政桥梁数字化建造应包括数字化设计、数字化施工、数字化制造、数字化验收与交付等内容，

并应实现以下应用：

1桥梁信息模型共享应用；

2建造全过程数字化技术应用；

3数据业务协同；

4数字化项目管理；

5形成工程数据资产。

3.0.3数字化建造应符合现行国家标准《建筑信息模型应用统一标准》GB/T51212、《建筑信息模型分类

和编码标准》GB/T51269、《建筑信息模型存储标准》GB/T51447等的规定。

3.0.4各参与方应根据数字化应用的需求配备数字化建造平台或相关软硬件。

3.0.5模型元素是模型的基本组成单元，信息模型的创建、管理、使用及交付应以模型元素作为基本单元。

信息模型创建、使用和传递等过程中，应采取措施保证数据安全和数据传递的完整性。

3.0.6数字化建造过程中宜融合地理信息系统、云计算、大数据、物联网、人工智能、移动互联网等技术

应用。

3

·

4数字化建造组织与策划

4.1一般规定

4.1.1在项目招标时，应明确数字化建造的目标及范围。

4.1.2参与方应建立数字化建造组织架构，配置资源，满足数字化建造能力需求。

4.1.3桥梁工业产品等生产单位应具备数字化制造能力，满足数字化建造的要求。

4.1.4实施数字化建造的项目，应明确规定数据所有权的权属关系。

4.2数字化建造组织

4.2.1市政桥梁采用数字化建造方式时，建设、设计、施工、制造等单位应具备基本的数字化应用能力。

4.2.2建设单位应统筹负责数字化建造工作，明确数字化建造技术相关标准和规则，建立数字化建造工作

流程和协同机制，编制数字化建造策划任务书。

4.2.3设计单位应建立满足数字化建造要求的管理组织，具备数字化设计能力，配置满足数字化设计应用

要求的硬件和软件，编制数字化建造设计实施计划。

4.2.4施工单位应建立满足数字化建造要求的管理组织，具备数字可视化施工的能力，配置满足数字化施

工应用要求的硬件和软件，编制数字化建造施工实施计划。

4.2.5制造单位应建立满足数字化建造要求的管理组织，配置数字化生产装备，编制数字化制造实施计划。

4.2.6监理单位应具备在数字化建造过程中，对涉及安全、质量、计量的数字化成果进行审核的能力。

4.2.7当采用工程总承包模式（EPC）时，总承包单位应满足上述相关要求。

4.3数字化建造策划

4.3.1数字化建造策划应在项目建设方案编制过程中同时进行。

4.3.2数字化建造策划应包括下列内容：

1总体目标；

2组织架构和业务分工；

3应用范围；

4业务管理流程；

5工程划分原则；

6
