GB/T 4948-2025 铝合金牺牲阳极

ICS4702005

CCSA.29.

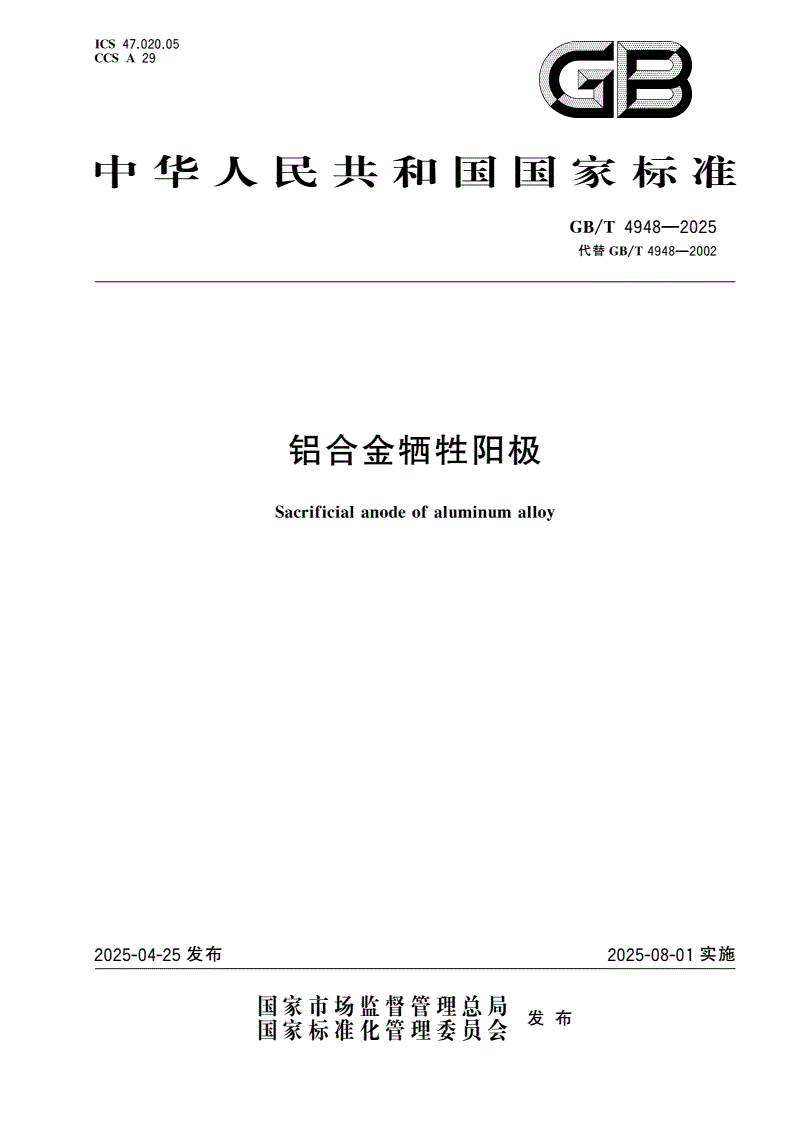

中华人民共和国国家标准

GB/T4948—2025

代替GB/T4948—2002

铝合金牺牲阳极

Sacrificialanodeofaluminumalloy

2025-04-25发布2025-08-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T4948—2025

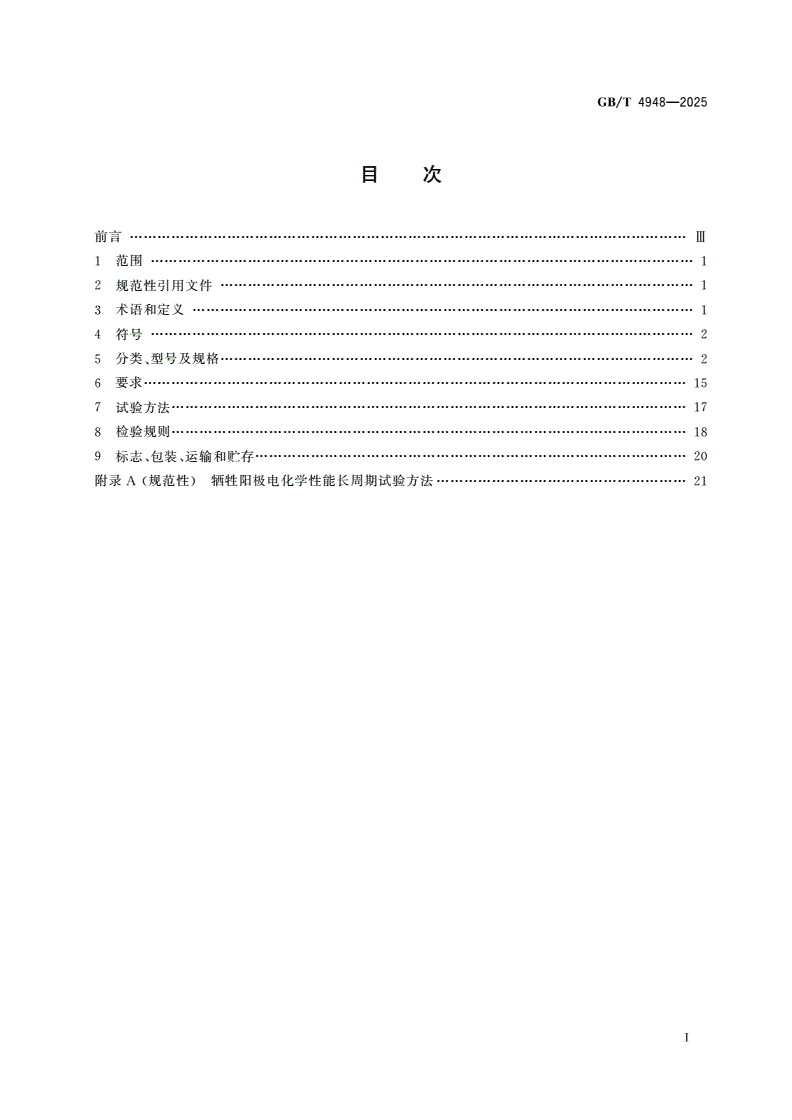

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

符号

4………………………2

分类型号及规格

5、…………………………2

要求

6………………………15

试验方法

7…………………17

检验规则

8…………………18

标志包装运输和贮存

9、、…………………20

附录规范性牺牲阳极电化学性能长周期试验方法

A()………………21

Ⅰ

GB/T4948—2025

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替铝锌铟系合金牺牲阳极与相比除结构调

GB/T4948—2002《--》,GB/T4948—2002,

整和编辑性改动外主要技术变化如下

,:

更改了铝阳极的适用范围见第章年版的第章

a)(1,20021);

增加了符号一章见第章

b)“”(4);

更改了铝阳极的分类方法见年版的

c)(5.1,20024.1);

更改了铝阳极的型号表示方法见年版的

d)(5.2,20024.2);

增加了液舱用螺栓连接式铝阳极结构型式和参数见表和图

e)(76);

增加了管道用镯式铝阳极结构型式和参数见表和图

f)(1412);

更改了铝阳极的原材料成分要求见年版的

g)(6.1,20025.1);

更改了三种铝阳极的化学成分及电化学性能要求见和年版的和

h)(6.26.3,20025.25.3);

增加了铝阳极的表面冷隔要求见

i)(6.4.4);

更改了铝阳极铁脚的表面处理要求见年版的

j)(6.5.2,20025.5.2);

更改了铝阳极的尺寸偏差要求见年版的

k)(6.7.2,20025.7.2);

增加了铝阳极的内部缺陷要求及试验方法见和

l)(6.87.7);

更改了铝阳极检验的样品数量和要求见和年版的和

m)(8.2.38.3.4,20027.2.37.2.4);

删除了牺牲阳极体铁脚间接触电阻测定方法见年版的附录

n)-(2002A)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国海洋船标准化技术委员会提出并归口

(SAC/TC12)。

本文件起草单位洛阳船舶材料研究所中国船舶集团有限公司第七二五研究所

:()。

本文件主要起草人马力孙明先张海兵赵永韬李威力邢少华张一晗王洪仁蔺存国许立坤

:、、、、、、、、、、

郑国华刘钊慧刘广义闫永贵曲本文

、、、、。

本文件于年首次发布年第一次修订本次为第二次修订

1985,2002,。

Ⅲ

GB/T4948—2025

铝合金牺牲阳极

1范围

本文件规定了铝合金牺牲阳极以下简称铝阳极的分类型号及规格要求试验方法检验规则

(“”)、、、、

以及标志包装运输和贮存

、、。

本文件适用于海水淡海水电阻率不超过海泥海底砂石油气田产出水等腐蚀介质

、(500Ω·cm)、、、

中的船舶港工与海洋工程设施海水冷却水系统储罐和管道等工业领域阴极保护用铝阳极的设计生

、、、、

产和检验等其他钢结构阴极保护用铝阳极的设计生产和检验参照使用

,、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

锌锭

GB/T470—2008

碳素结构钢

GB/T700

船舶及海洋工程用结构钢

GB/T712

锡锭

GB/T728—2020

重熔用铝锭

GB/T1196—2023

钢筋混凝土用钢第部分热轧光圆钢筋

GB1499.11:

钢筋混凝土用钢第部分热轧带肋钢筋

GB1499.22:

原生镁锭

GB/T3499—2023

铝锌铟系合金牺牲阳极化学分析方法

GB/T4949--

锌合金牺牲阳极

GB/T4950—2021

铝及铝合金光电直读发射光谱分析方法

GB/T7999

涂覆涂料前钢材表面处理表面清洁度的目视评定第部分未涂覆过

GB/T8923.1—20111:

的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

钢管尺寸外形重量及允许偏差

GB/T17395、、

牺牲阳极电化学性能试验方法

GB/T17848

铝中间合金

GB/T27677—2017

铟锭

YS/T257—2009

3术语和定义

下列术语和定义适用于本文件

。

31

.

实际电容量practicalcurrentcapacity

实际测得消耗单位质量的牺牲阳极所产生的电量

。

1

GB/T4948—2025

32

.

电流效率currentefficiency

牺牲阳极实际电容量与理论电容量的比值

。

注理论电容量是根据法拉第定律计算消耗单位质量的牺牲阳极所产生的电量

:。

33

.

开路电位opencircuitpotential

牺牲阳极在电流密度为时的电极电位

0。

34

.

工作电位closedcircuitpotential

在牺牲阳极与被保护结构之间存在保护电流时的阳极电位

。

4符号

表列出的符号和说明适用于本文件

1。

表1符号和说明

符号说明单位符号说明单位

b阳极体宽度f圆盘状铝阳极铁脚螺纹孔直径

mm0mm

b铁脚宽度f圆盘状铝阳极铁脚露出部分直径

0mm1mm

b阳极体上底面宽度g铁脚在阳极体中的高度

1mmmm

b阳极体下底面宽度g镯式铝阳极的阳极体间隙

2mm1mm

b镯式铝阳极铁脚焊接宽度g镯式铝阳极的铁脚间距

3mm2mm

d铁脚外径h阳极体厚度

mmmm

d圆盘状铝阳极铁脚外径h铁脚厚度

0mm0mm

d圆盘状铝阳极外径h阳极体下底面距离安装面高度

1mm1mm

d镯式铝阳极内径l阳极体长度

2mmmm

d钢管铁脚内径l铁脚长度

3mm0mm

e镯式铝阳极铁脚焊接长度l螺栓连接式铝阳极铁脚螺纹孔位置

mm1mm

e镯式铝阳极铁脚凸出长度l镯式铝阳极铁脚长度

0mm2mm

e螺栓连接式铝阳极铁脚螺纹孔长度n镯式铝阳极铁脚数量

1mm—

f圆盘状铝阳极中间开孔直径r螺栓连接式铝阳极铁脚螺纹孔半径

mmmm

分类型号及规格

5

、

51分类

.

511铝阳极按化学成分可分为铝锌铟阳极型铝锌铟硅阳极型铝锌铟镁钛阳极

..--(1)、---(2)、----

型铝锌铟锡硅钛阳极型和低铁含量的铝锌铟硅阳极型

(3)、-----(4)---(5)。

512铝阳极按用途可分为船体用铝阳极液舱用铝阳极港工和海洋工程设施用铝阳极海水冷却水

..、、、

系统用铝阳极储罐用铝阳极和管道用铝阳极

、。

2

GB/T4948—2025

513铝阳极按结构型式可分为单铁脚焊接式铝阳极双铁脚焊接式铝阳极螺栓连接式铝阳极圆盘

..、、、

状铝阳极和镯式铝阳极

。

52型号表示方法

.

521铝阳极的型号表示方法如下

..。

A-

规格代号

按进行流水编号

1,2,3,…

结构型式代号

为单铁脚焊接式铝阳极

D;

为双铁脚焊接式铝阳极

S;

为螺栓连接式铝阳极

L;

为圆盘状铝阳极

Y;

为镯式铝阳极

Z。

用途代号

为船体用铝阳极

H;

为液舱用铝阳极

T;

为港工和海洋工程设施用铝阳极

I;

为海水冷却水系统用铝阳极

E;

为储罐用铝阳极

C;

为管道用铝阳极

P。

化学成分代号

代表铝锌铟阳极

1--;

代表铝锌铟硅阳极

2---;

代表铝锌铟镁钛阳极

3----;

代表铝锌铟锡硅钛阳极

4-----;

代表低铁含量的铝锌铟硅阳极

5---。

铝合金牺牲阳极

522产品标记由名称和型号组成

..。

示例化学成分为铝锌铟阳极用于船体保护结构型式为单铁脚焊接式规格代号为的铝阳极其标记为铝阳

:--,,,1,:

极

A1HD-1。

53规格参数和结构型式

.、

531船体用铝阳极的结构型式见图图和图型号和参数宜采用表表和表

..1、23,2、34。

3

GB/T4948—2025

标引序号说明

:

阳极体

1———;

扁钢铁脚

2———。

图1船体用单铁脚焊接式铝阳极结构示意图

表2船体用单铁脚焊接式铝阳极

阳极体规格铁脚尺寸

净重毛重

型号

mmmm

kgkg

lbhlbhg

××000

AxHD-1800×140×60900454~68~1015.417.0

AxHD-2800×140×50900454~66~813.415.0

AxHD-3800×140×40900454~65~610.512.0

AxHD-4600×120×50700404~66~89.010.0

AxHD-5400×120×50460354~66~85.86.5

AxHD-6500×100×40580404~65~64.65.5

AxHD-7400×100×40460303~45~64.14.5

AxHD-8300×100×40360303~45~63.23.5

AxHD-9250×100×40310303~45~62.22.5

AxHD-10180×70×35230253~45~61.01.2

注型号中的为和

:x1、2、3、45。

4

GB/T4948—2025

单位为毫米

标引序号说明

:

阳极体

1———;

扁钢铁脚

2———。

图2船体用双铁脚焊接式铝阳极结构示意图

表3船体用双铁脚焊接式铝阳极

阳极体规格铁脚尺寸

净重毛重

型号

mmmm

kgkg

lbhlbhg

××000

AxHS-1300×150×50360304~55~65.86.5

AxHS-2300×150×40360304~55~64.55.2

注型号中的为和

:x1、2、3、45。

5

GB/T4948—2025

单位为毫米

标引序号说明

:

阳极体

1———;

扁钢铁脚

2———。

图3船体用螺栓连接式铝阳极结构示意图
