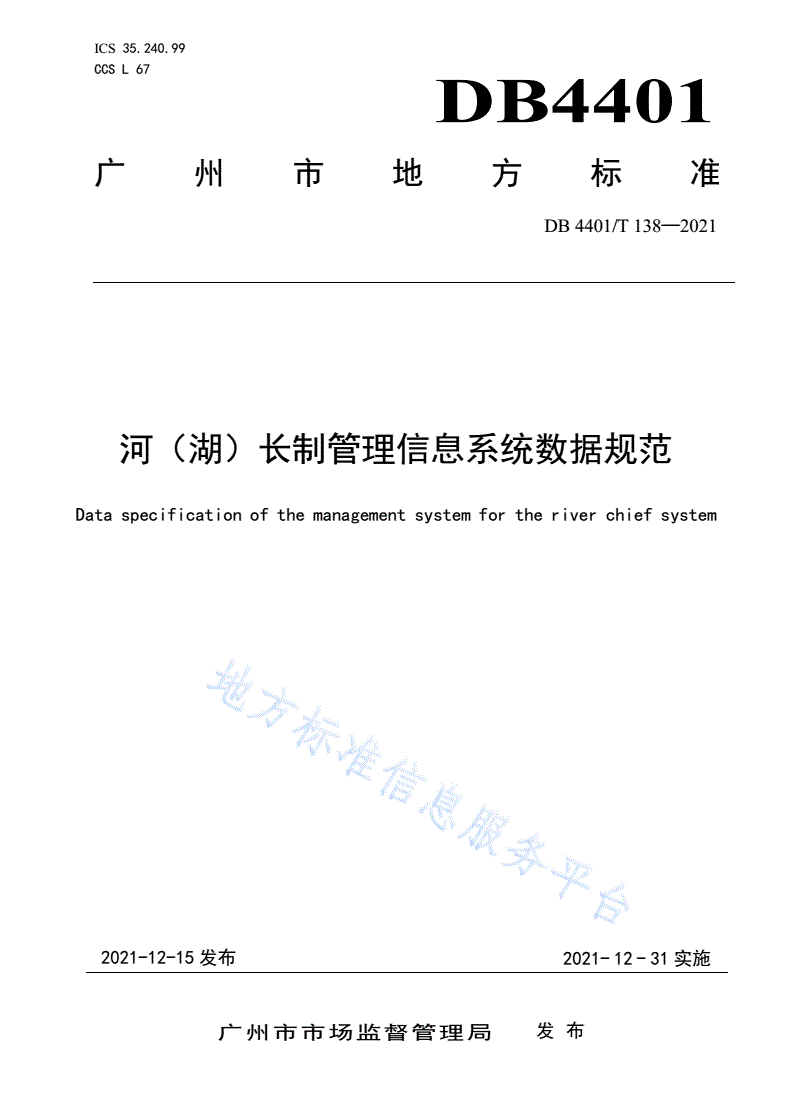

DB4401/T 138-2021 河（湖）长制管理信息系统数据规范

ICS35.240.99

CCSL67

DB4401

广州市地方标准

DB4401/T138—2021

河（湖）长制管理信息系统数据规范

Dataspecificationofthemanagementsystemfortheriverchiefsystem

2021-12-15发布2021-12-31实施

广州市市场监督管理局发布

DB4401/T138—2021

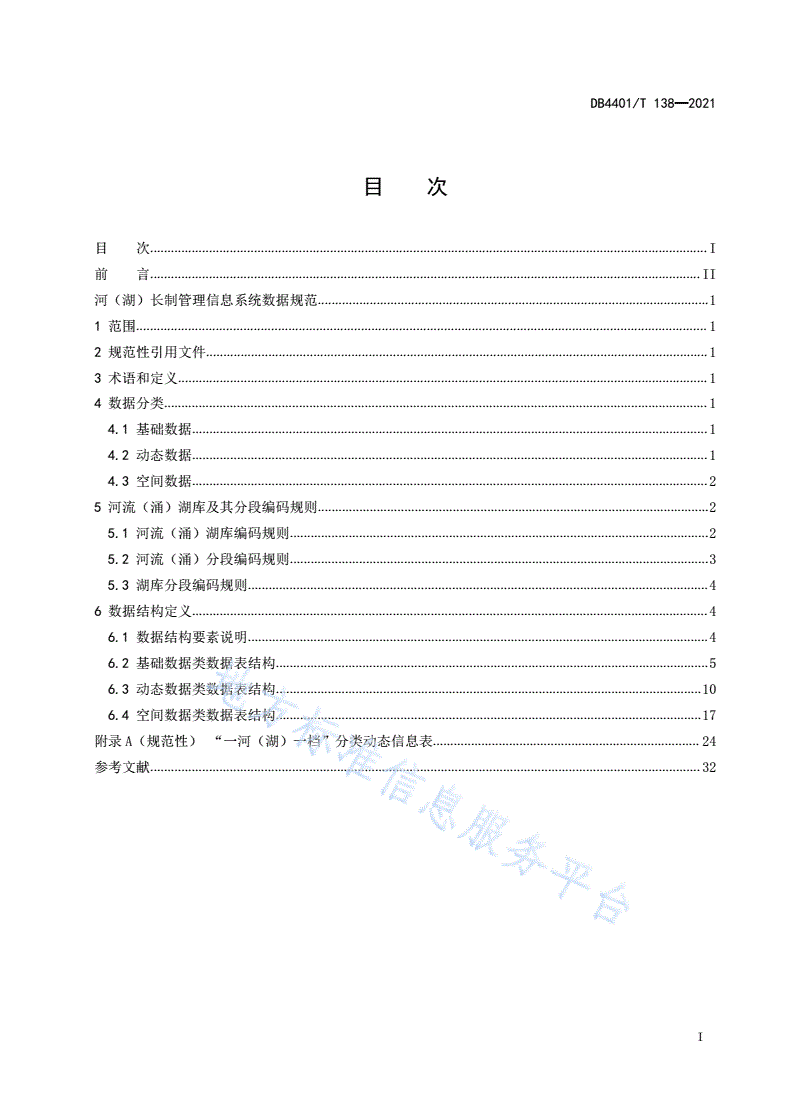

目次

目次.................................................................................................................................................................I

前  言...............................................................................................................................................................II

河（湖）长制管理信息系统数据规范.................................................................................................................1

1范围.....................................................................................................................................................................1

2规范性引用文件.................................................................................................................................................1

3术语和定义.........................................................................................................................................................1

4数据分类.............................................................................................................................................................1

4.1基础数据.....................................................................................................................................................1

4.2动态数据.....................................................................................................................................................1

4.3空间数据.....................................................................................................................................................2

5河流（涌）湖库及其分段编码规则.................................................................................................................2

5.1河流（涌）湖库编码规则.........................................................................................................................2

5.2河流（涌）分段编码规则.........................................................................................................................3

5.3湖库分段编码规则.....................................................................................................................................4

6数据结构定义.....................................................................................................................................................4

6.1数据结构要素说明.....................................................................................................................................4

6.2基础数据类数据表结构.............................................................................................................................5

6.3动态数据类数据表结构...........................................................................................................................10

6.4空间数据类数据表结构...........................................................................................................................17

附录A（规范性）“一河（湖）一档”分类动态信息表.............................................................................24

参考文献...............................................................................................................................................................32

I

DBD4B440410/1T/T13163—8—20220121

前  言

本文件按照GB/T1.1-2020给出的规则起草。

本文件由广州市水务局提出并归口。

本文件起草单位：广州市河涌监测中心，广东龙泉科技有限公司。

本文件主要起草人：郭彦娟、杜冬阳、林继贤、曾文钦、金钊、龙翠芬、罗港、余朝华、邹浩、关

孟宗。

II

I

DB4401/T138—2021

河（湖）长制管理信息系统数据规范

1范围

本文件规定了广州市河（湖）长制管理信息系统数据规范的术语和定义、数据分类、河流（涌）湖

库及其分段编码规则、数据结构定义。

本文件适用于广州市范围内河（湖）长制管理信息系统的数据库建设。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

DB4401/T113.1广州市水系及其附属设施编码规范第1部分：河流（涌）、水库、湖泊编码规

范

3术语和定义

下列术语和定义适用于本文件。

3.1

河流（涌）river

陆地表面宣泄水流的通道，是江、河、川、溪的总称，本文件专指平均宽度在5米及以上的河流（涌）。

3.2

河段riversection

河长制工作中，按“市—区—镇—村”行政区域或管理范围切割的河流（涌）分段。

4数据分类

4.1基础数据

DB4401

河（湖）长制管理信息系统基础数据指河湖水系及其附属设施、组织机构、人员构成、一河（湖）

一档、一河（湖）一策等具备自然属性和静态属性的数据，包含但不限于以下信息：

a)河流（涌）湖库信息、行政区数据、河（湖）长数据基本信息；

b)联席会议以及成员、河（湖）长树结构、河长办树结构等组织体系信息；

c)工作方案、会议制度、信息报送制度、工作督察制度、考核问责制度、激励制度等制度体系信

息；

d)“一河（湖）一档”属性数据和“一河（湖）一策”数据。

4.2动态数据

河（湖）长制管理信息系统动态数据指河（湖）长制各项工作过程信息、动态业务数据等含有过程

信息的数据以及随时间动态变化的数据，包含但不限于以下信息：

a)巡河管理、事件处理等业务工作的过程信息，工作成果；

b)抽查督导、考核评价的工作方案、工作过程、结果等信息；

c)社会监督、公众监督、河长办督办等监督信息；

d)“一河（湖）一档”动态数据；

1

DB4401/T138—2021

e)其他业务应用系统共享的监测、监控信息。

4.3空间数据

河（湖）长制管理信息系统空间数据指以空间信息属性为主要表达要素的河（湖）长制相关的地图

数据、基础数据及业务数据，包含但不限于以下信息：

a)河（湖）长制对象空间数据，包含行政区划、河流（段）、湖泊、水库以及巡河、问题、污染

源信息点数据等；

b)河（湖）长制专题数据，包括河（湖）长公示牌、水域岸线范围等；

c)其他业务应用系统共享的空间数据，包括水功能区、排水口、取水口、水源地等。

5河流（涌）湖库及其分段编码规则

5.1河流（涌）湖库编码规则

河流（涌）、湖泊、水库编码遵循DB4401/T113.1。

a)河流（涌）编码采用15位组合码，编码格式：ABTFFSSUUVVWWXX，具体如图1所示：

图1河流（涌）编码示意图

b)水库编码采用12位组合码，编码格式：ABTFFSSUUXXX，具体如图2所示：

图2水库编码示意图

c)湖泊编码采用12位组合码，编码格式：ABTFFSSUUXXX，具体如图3所示：

2

DB4401/T138—2021

图3湖泊编码示意图

5.2河流（涌）分段编码规则

5.2.1编码原则

编码原则如下。

a)等长性：同类编码，其编码长度应相等。

b)规范性：编码的结构、类型以及编写的格式应统一。

c)唯一性：每一个编码对象仅有一个编码，一个编码只标识一个编码对象。

d)可扩充性：编码应留有适当的后备容量，以便适应不断扩充的需要。若出现满码情况，可在相

应顺序号中添加大写字母（舍弃I、O、Z）继续编码，如:A×××。

e)合理性：编码体系的结构应与信息的分类体系相适应。

f)稳定性：编码应稳定，不能随意变更，消亡河流（涌）分段的编码不删除、不占用。

5.2.2编码方法

河流（涌）分段编码采用26位组合码，编码格式：ABTFFSSUUVVWWXX-CCDDDEEEGH，具体如图

4所示：

DB4401

图4河流（涌）分段编码示意图

编码说明如下：

3

DB4401/T138—2021

a)ABTFFSSUUVVWWXX——15位字符表示河流（涌）编码。

b)CC——2位数字，表示区级编号，参考《广东省统计用区划代码》，广州市取值如表1。

表1广州市市辖区编号表

编号区划名称编号区划名称

01市辖区12黄埔区

03荔湾区13番禺区

04越秀区14花都区

05海珠区15南沙区

06天河区17从化区

11白云区18增城区

e)DDD——3位数字，表示镇级编号，详见《广东省统计用区划代码》。

f)EEE——3位字符，表示村级编码，行政村编码详见《广东省统计用区划代码》，不在行政

区划统计范围内的村级平行管理单位，用临时编码。

g)G——1位数字，表示河段顺序编号，取值为1到9。

h)H——1位字母，表示左右岸代码，按照水流方向，面向下游区分左右岸，取值如下：A（全

段）、L（左岸）、R（右岸）。

示例1：

沙河涌达道南社区段，沙河涌河流（涌）编码为AHD030212000000；达道南社区属于越秀区东山街道，其区级编号

为04，镇级编号为011，村级编号为013；河段顺序号编号为1；左右岸代码，右岸为R。则沙河涌达道南社区段右

岸编码为AHD030212000000-040110131R。

示例2：

南亭西街涌广东工业大学段，南亭西街涌河流（涌）编码为AHD030338000000；广东工业大学（大学城校区）属于

番禺区小谷围街道，其区段编号为13，镇级编号为011，村级临时编码为T01(村级平行管理单位)；河段顺序号编

号为2；左右岸代码，全段为A。则南亭西街涌广东工业大学段编码为AHD030338000000-13011T012A。

5.3湖库分段编码规则

湖泊、水库暂无分段编码。

6数据结构定义

6.1数据结构要素说明

6.1.1数据表字段类型

数据表字段类型说明见表2。

表2字段类型说明

字段类型标志符

字符型数据C

整数型数据I

浮点型数据F

布尔型值B

日期型数据D

时间型数据T

6.1.2数据表分类汇总

数据表分类汇总见表3。

4

DB4401/T138—2021

表3数据表分类汇总

类别表名属性表名

河流（涌）信息表FOU_RIVER

基础数据表

湖泊信息表FOU_LAKE

水库信息表FOU_RESERVOIR

行政区域信息表FOU_AREA

河湖长信息表FOU_USER

基础数据表“一河（湖）一档”河流（段）自然属性表FOU_RIVER_INFO_DOC

“一河（湖）一档”湖泊自然属性表FOU_LAKE_INFO_DOC

“一河（湖）一档”入出湖河流信息表FOU_RIVER_LAKE_DOC

“一河（湖）一策”表FOU_RIVER_POLI

巡河记录表DYN_PATROL

巡河轨迹表DYN_PATROLTRACK

上报事件记录表DYN_REPORTPROBLEM

事件流转表DYN_DEALPROCESS

督办表DYN_PROBLEM_ASSIGNED

监督表DYN_PROBLEM_SUPERVISIONT

动态数据表水质监测记录表DYN_WATER_QUALITY

污染源信息表DYN_PS_SOURCE

考核标准表DYN_ASS_STANDARD

考核结果表DYN_ASS_SCORE

“一河（湖）一档”河流（段）动态信息汇总表DYN_RIVER_DYNA_DOC

“一河（湖）一档”湖泊动态信息汇总表DYN_LAKE_DYNA_DOC

河流（涌）分布表SPA_RIVER_BSIN

湖泊分布表SPA_LAKE_BSIN

水库分布表SPA_RESERVIOR_BSIN

流域边界分布表SPA_BOUNDARY_BSIN

空间数据表饮用水水源地表SPA_WATERSOURCE

河湖岸线表SPA_BANK

公示牌信息表SPA_BULLETIN_BOARD

水质监测站点信息表SPA_QUALITY_STATION

排水口信息表SPA_PS_DRAIN

6.2基础数据类数据表结构DB4401

6.2.1河流（涌）信息表

河流（涌）信息表用于存储河流（涌）分段的基本信息，见表4。

表4河流（涌）信息表（FOU_RIVER）

字段小数

序号字段名称字段代码字段类型值域备注

长度位数

编码规则详见5.2.2

1河段编码SECTION_IDC26

条

2河段名称SECTION_NAMEC50

3所属水系RIVER_SYSTEMC50

L.左岸，R.右岸，A.

4河流左右岸别RIVER_SIDEC1L，R，A

全段

5河段起点名称START_ADDRC50

6河段终点名称END_ADDRC50

7父级河段编号PARENT_IDC26

5

DB4401/T138—2021

表4河流（涌）信息表（FOU_RIVER）(续)

字段小数

序号字段名称字段代码字段类型值域备注

长度位数

河段所属所有父级河

8所有父级河段编号PARENT_IDSC100段编码，每个编码用

“;”隔开

1.河流，2.河流区段，

9河段类型SENCTION_TYPEI11，2，3，43.河流镇（街）段，4.

河流村（居）段

10行政区划代码ADDVCDC12

A.省管，B.市管，C.

11管理级别ADMIN_LEVELC1A，B，C，D，E

县管，D.镇管，E.其他

0.非该类黑臭河，非

12重点黑臭河段标识IMP_HCB1

0.是该类黑臭河

0.非该类黑臭河，非

13普通黑臭河段标识NORMAL_HCB1

0.是该类黑臭河

14简介INTRODUCTIONC500

多张图片，路径之间以

15图片存放路径PIC_PATHC2000

“;”隔开

16标绘编码PLOTTING_IDC36

17省级河湖编码PROVINCE_IDC36

18管理机构ADMIN_AGENCYC100

19备注REMARKSC200

20创建人CREATE_BYC36

格式为YYYY-MM-DD

21创建时间CREATE_TIMET

hh:mm:ss，下同

22更新人UPDATE_BYC36

23更新日期UPDATE_TIMET

24删除标识DEL_FLAGB10.正常，非0.已删

6.2.2湖泊信息表

湖泊信息表用于存储湖泊基本信息，见表5。

表5湖泊信息表（FOU_LAKE）

字段小数

序号字段名称字段代码字段类型值域备注

长度位数

1湖泊编码LAKE_IDC26编码规则详见5.1条

2湖泊名称LAKE_NAMEC50

3所属水系RIVER_SYSTEMC50

0.淡水湖，非0.咸水

4湖泊咸淡水属性LAKE_IS_SALTB1

湖

A.省管，B.市管，C.

5管理级别ADMIN_LEVELC1A，B，C，D，E

县管，D.镇管，E.其他

6行政区划代码ADDVCDC12

7简介INTRODUCTIONC500

多张图片，路径之间以

8图片存放路径PIC_PATHC2000

“;”隔开

9标绘编码PLOTTING_IDC36

10省级河湖编码PROVINCE_IDC36

11管理机构ADMIN_AGENCYC100

12所在地点LCC100

13所属流域编码BASIN_CODEC2

6

DB4401/T138—2021

表5湖泊信息表（FOU_LAKE）(续)

字段小数

序号字段名称字段代码字段类型值域备注

长度位数

14备注REMARKSC200

15创建人CREATE_BYC36

16创建时间CREATE_TIMET

17更新人UPDATE_BYC36

18更新时间UPDATE_TIMET

19删除标识DEL_FLAGB10.正常，非0.已删

6.2.3水库信息表

水库信息表用于存储水库基本信息，见表6。

表6水库信息表（FOU_RESE
