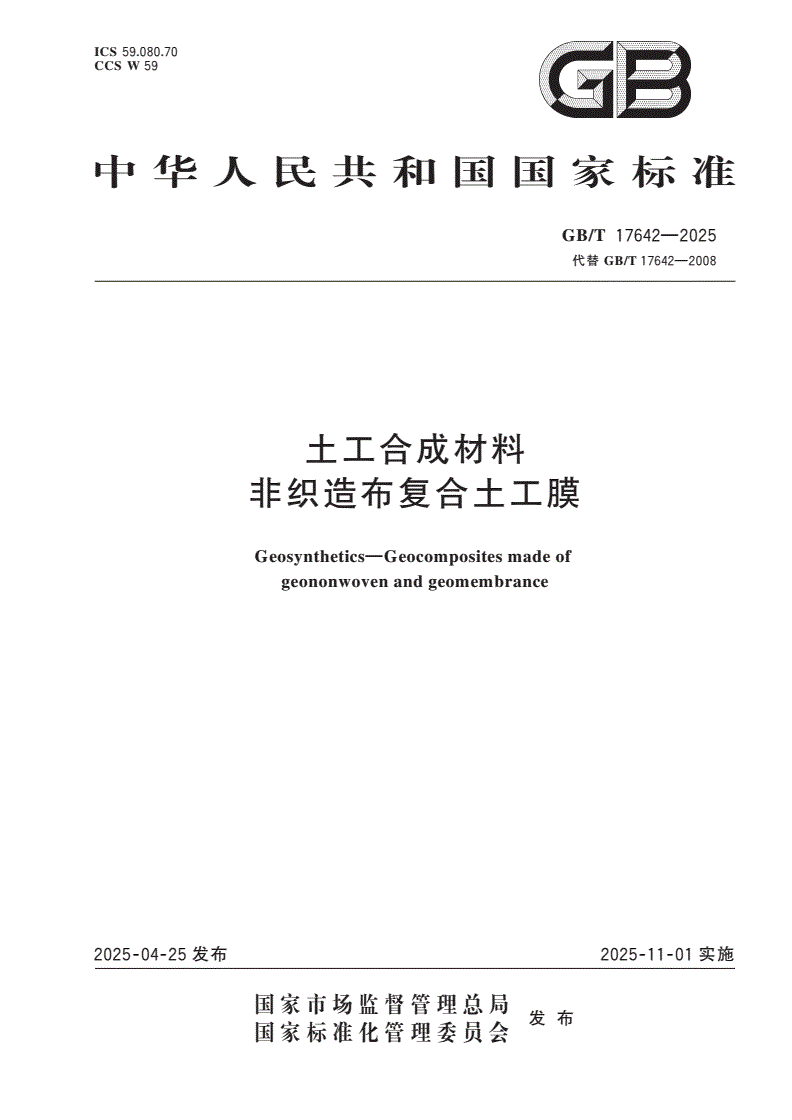

GB/T 17642-2025 土工合成材料 非织造布复合土工膜

ICS59.080.70

CCSW59

中华人民共和国国家标准

GB/T17642—2025

代替GB/T17642—2008

土工合成材料

非织造布复合土工膜

Geosynthetics—Geocompositesmadeof

geononwovenandgeomembrance

2025⁃04⁃25发布2025⁃11⁃01实施

国家市场监督管理总局

国家标准化管理委员会发布

GB/T17642—2025

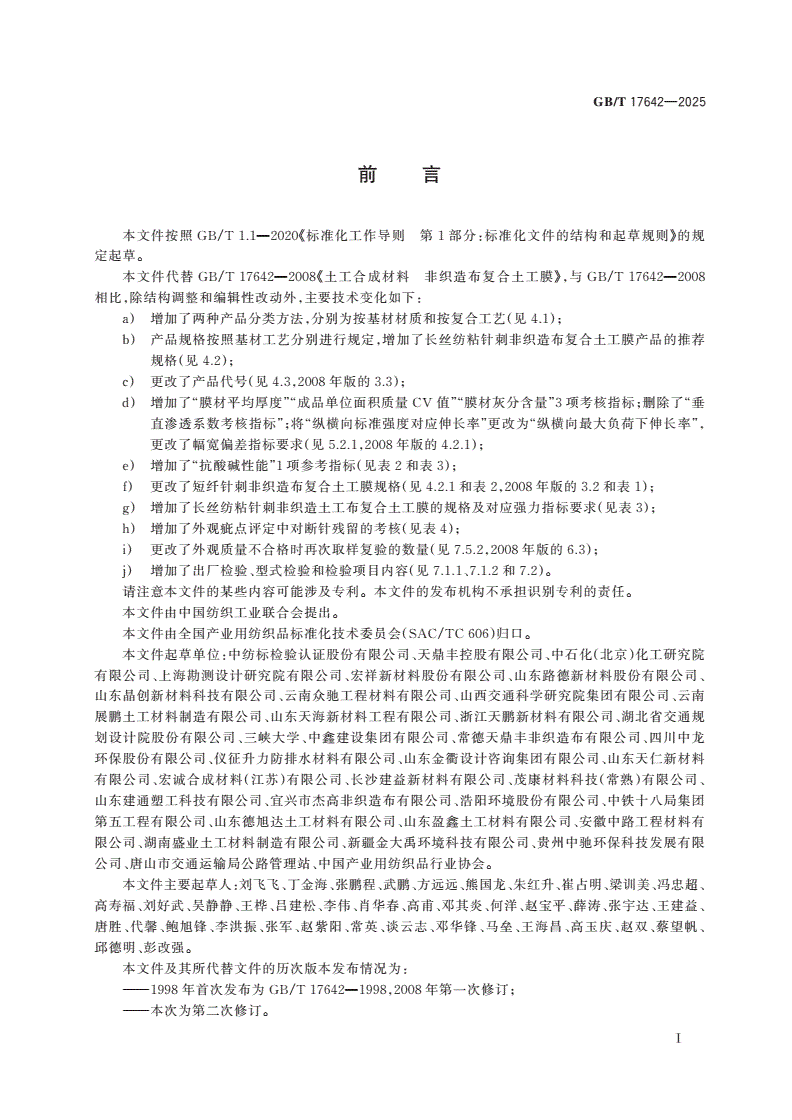

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

本文件代替GB/T17642—2008《土工合成材料非织造布复合土工膜》，与GB/T17642—2008

相比，除结构调整和编辑性改动外，主要技术变化如下：

a）增加了两种产品分类方法，分别为按基材材质和按复合工艺（见4.1）；

b）产品规格按照基材工艺分别进行规定，增加了长丝纺粘针刺非织造布复合土工膜产品的推荐

规格（见4.2）；

c）更改了产品代号（见4.3，2008年版的3.3）；

d）增加了“膜材平均厚度”“成品单位面积质量CV值”“膜材灰分含量”3项考核指标；删除了“垂

直渗透系数考核指标”；将“纵横向标准强度对应伸长率”更改为“纵横向最大负荷下伸长率”，

更改了幅宽偏差指标要求（见5.2.1，2008年版的4.2.1）；

e）增加了“抗酸碱性能”1项参考指标（见表2和表3）；

f）更改了短纤针刺非织造布复合土工膜规格（见4.2.1和表2，2008年版的3.2和表1）；

g）增加了长丝纺粘针刺非织造土工布复合土工膜的规格及对应强力指标要求（见表3）；

h）增加了外观疵点评定中对断针残留的考核（见表4）；

i）更改了外观质量不合格时再次取样复验的数量（见7.5.2，2008年版的6.3）；

j）增加了出厂检验、型式检验和检验项目内容（见7.1.1、7.1.2和7.2）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国纺织工业联合会提出。

本文件由全国产业用纺织品标准化技术委员会（SAC/TC606）归口。

本文件起草单位：中纺标检验认证股份有限公司、天鼎丰控股有限公司、中石化（北京）化工研究院

有限公司、上海勘测设计研究院有限公司、宏祥新材料股份有限公司、山东路德新材料股份有限公司、

山东晶创新材料科技有限公司、云南众驰工程材料有限公司、山西交通科学研究院集团有限公司、云南

展鹏土工材料制造有限公司、山东天海新材料工程有限公司、浙江天鹏新材料有限公司、湖北省交通规

划设计院股份有限公司、三峡大学、中鑫建设集团有限公司、常德天鼎丰非织造布有限公司、四川中龙

环保股份有限公司、仪征升力防排水材料有限公司、山东金衢设计咨询集团有限公司、山东天仁新材料

有限公司、宏诚合成材料（江苏）有限公司、长沙建益新材料有限公司、茂康材料科技（常熟）有限公司、

山东建通塑工科技有限公司、宜兴市杰高非织造布有限公司、浩阳环境股份有限公司、中铁十八局集团

第五工程有限公司、山东德旭达土工材料有限公司、山东盈鑫土工材料有限公司、安徽中路工程材料有

限公司、湖南盛业土工材料制造有限公司、新疆金大禹环境科技有限公司、贵州中驰环保科技发展有限

公司、唐山市交通运输局公路管理站、中国产业用纺织品行业协会。

本文件主要起草人：刘飞飞、丁金海、张鹏程、武鹏、方远远、熊国龙、朱红升、崔占明、梁训美、冯忠超、

高寿福、刘好武、吴静静、王桦、吕建松、李伟、肖华春、高甫、邓其炎、何洋、赵宝平、薛涛、张宇达、王建益、

唐胜、代馨、鲍旭锋、李洪振、张军、赵紫阳、常英、谈云志、邓华锋、马垒、王海昌、高玉庆、赵双、蔡望帆、

邱德明、彭改强。

本文件及其所代替文件的历次版本发布情况为：

——1998年首次发布为GB/T17642—1998，2008年第一次修订；

——本次为第二次修订。

Ⅰ

GB/T17642—2025

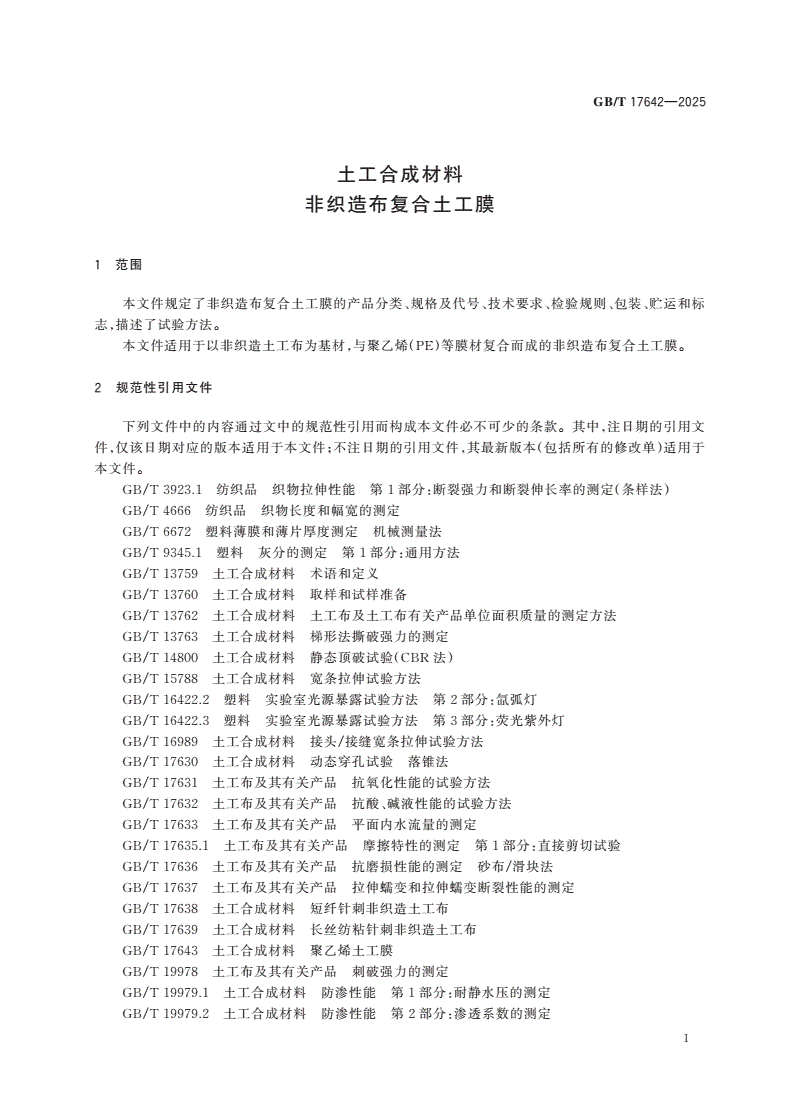

土工合成材料

非织造布复合土工膜

1范围

本文件规定了非织造布复合土工膜的产品分类、规格及代号、技术要求、检验规则、包装、贮运和标

志，描述了试验方法。

本文件适用于以非织造土工布为基材，与聚乙烯（PE）等膜材复合而成的非织造布复合土工膜。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于

本文件。

GB/T3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法）

GB/T4666纺织品织物长度和幅宽的测定

GB/T6672塑料薄膜和薄片厚度测定机械测量法

GB/T9345.1塑料灰分的测定第1部分：通用方法

GB/T13759土工合成材料术语和定义

GB/T13760土工合成材料取样和试样准备

GB/T13762土工合成材料土工布及土工布有关产品单位面积质量的测定方法

GB/T13763土工合成材料梯形法撕破强力的测定

GB/T14800土工合成材料静态顶破试验（CBR法）

GB/T15788土工合成材料宽条拉伸试验方法

GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯

GB/T16422.3塑料实验室光源暴露试验方法第3部分：荧光紫外灯

GB/T16989土工合成材料接头/接缝宽条拉伸试验方法

GB/T17630土工合成材料动态穿孔试验落锥法

GB/T17631土工布及其有关产品抗氧化性能的试验方法

GB/T17632土工布及其有关产品抗酸、碱液性能的试验方法

GB/T17633土工布及其有关产品平面内水流量的测定

GB/T17635.1土工布及其有关产品摩擦特性的测定第1部分：直接剪切试验

GB/T17636土工布及其有关产品抗磨损性能的测定砂布/滑块法

GB/T17637土工布及其有关产品拉伸蠕变和拉伸蠕变断裂性能的测定

GB/T17638土工合成材料短纤针刺非织造土工布

GB/T17639土工合成材料长丝纺粘针刺非织造土工布

GB/T17643土工合成材料聚乙烯土工膜

GB/T19978土工布及其有关产品刺破强力的测定

GB/T19979.1土工合成材料防渗性能第1部分：耐静水压的测定

GB/T19979.2土工合成材料防渗性能第2部分：渗透系数的测定

1

GB/T17642—2025

FZ/T01153非织造布疵点的描述术语

FZ/T60011复合织物剥离强力试验方法

3术语和定义

GB/T13759和FZ/T01153界定的术语和定义适用于本文件。

4产品分类、规格及代号

4.1产品分类

非织造布复合土工膜可按下列方法分类：

——按基材材质：涤纶（PET）、丙纶（PP）；

——按基材工艺：短纤针刺非织造土工布（SN）、长丝纺粘针刺非织造土工布（FN）；

——按膜材材质：聚乙烯（PE）、聚氯乙烯（PVC）等复合土工膜；

——按结构：一布一膜、二布一膜、一布二膜、二布二膜等复合土工膜；

——按复合工艺：热复合工艺、淋膜复合工艺等。

4.2产品规格

4.2.1短纤针刺非织造布复合土工膜

短纤针刺非织造布复合土工膜的规格以标称强度表示，成品标称单位面积质量、膜材标称厚度和

标称幅宽为辅助规格，按合同规定和实际需要设计。

产品规格推荐系列如下：

标称强度（kN/m）：5.0、8.0、10、12、14、16、18、20等。

4.2.2长丝纺粘针刺非织造布复合土工膜

长丝纺粘针刺非织造布复合土工膜的规格以标称强度表示，成品标称单位面积质量、膜材标称厚

度和标称幅宽为辅助规格，按合同规定和实际需要设计。

产品规格推荐系列如下：

标称强度（kN/m）：10、12、14、16、18、20、25、30、40等。

4.3产品代号

复合土工膜的代号表示如下：

□m/□n⁃□⁃□⁃□⁃□⁃□

（1）（2）（3）（4）（5）（6）（7）

（1）基材材质、工艺及层数：PET——涤纶、PP——丙纶；SN——短纤针刺非织造土工布、

FN——长丝纺粘针刺非织造土工布等；m——基材层数，当层数为1时，m省略；

（2）膜材及层数：PE、PVC等；n——膜材层数，当层数为1时，n省略；

（3）标称强度（kN/m）；

（4）成品标称单位面积质量（g/m2）；

（5）膜材标称厚度（mm）；

（6）标称幅宽（m）；

（7）复合工艺：R——热复合、L——淋膜复合。

2

GB/T17642—2025

注：标称强度、成品标称单位面积质量、膜材标称厚度和标称幅宽分别是指生产商或供应商声称的抗拉强度、成品

单位面积质量、膜材厚度和幅宽。

PPSN/PE⁃20⁃1100⁃0.50⁃6⁃R

示例1：2
