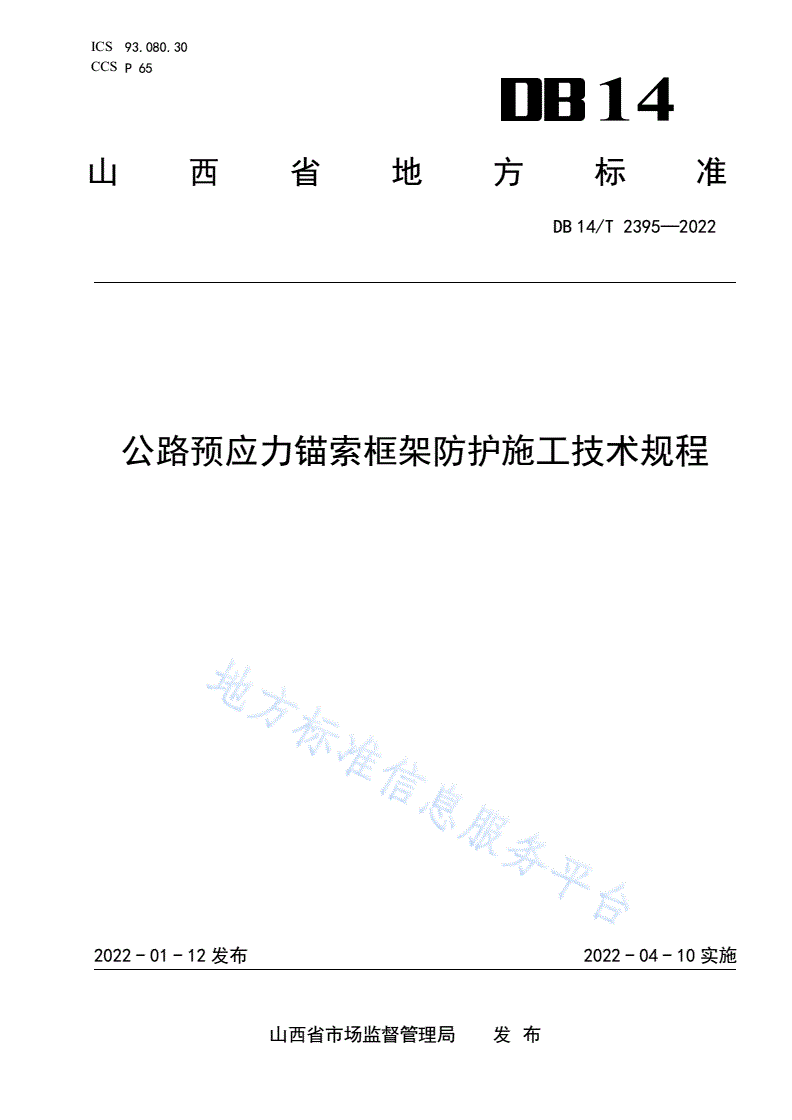

DB14/T 2395-2022 公路预应力锚索框架防护施工技术规程

ICS93.080.30

CCSP65

14

山西省地方标准

DB14/T2395—2022

公路预应力锚索框架防护施工技术规程

2022-01-12发布2022-04-10实施

山西省市场监督管理局  发布

DB14/T2395—2022

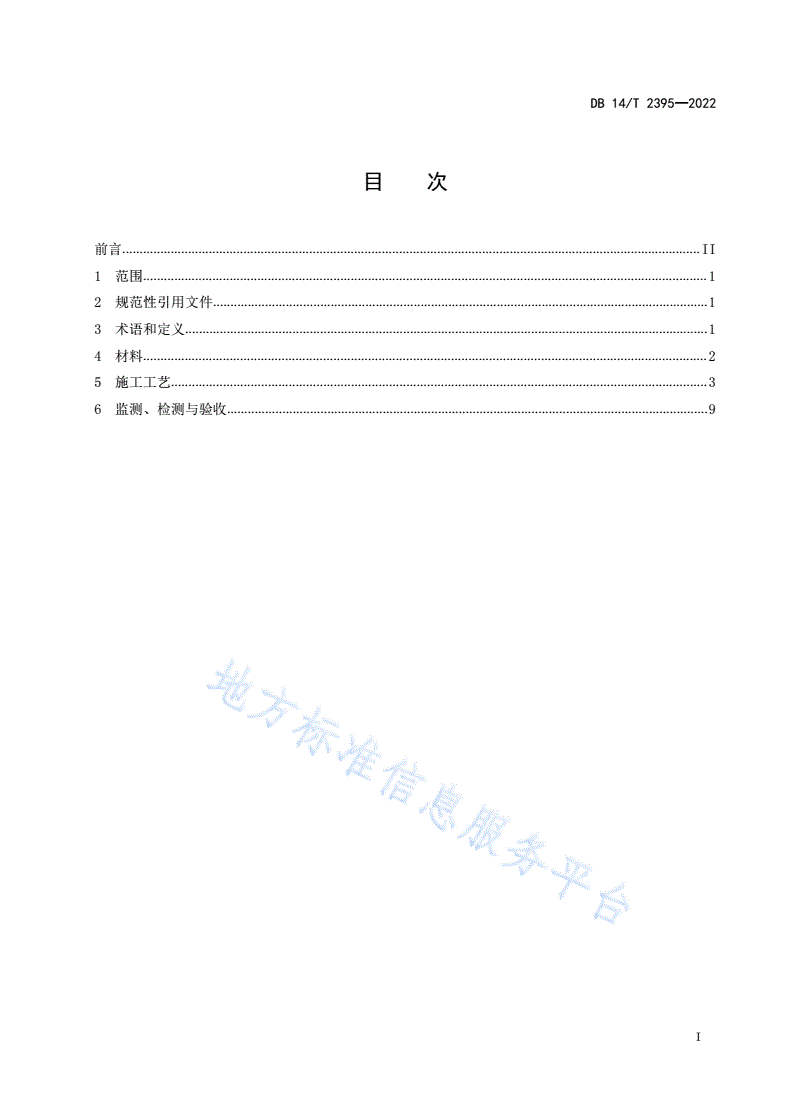

目次

前言.......................................................................................................................................................................II

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

4材料...................................................................................................................................................................2

5施工工艺...........................................................................................................................................................3

6监测、检测与验收...........................................................................................................................................9

I

DB14/T2395—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由山西省交通运输厅提出并监督实施。

本文件由山西省交通运输标准化技术委员会归口。

本文件起草单位：山西路桥建设集团有限公司、山西路桥第二工程有限公司。

本文件主要起草人：程志康、郭子强、张亚军、樊秀生、蒲智明、单慧强、席红亮、席文斌、赵宏

川。

II

DB14/T2395—2022

公路预应力锚索框架防护施工技术规程

1范围

本文件规定了公路预应力锚索框架防护施工技术材料、施工工艺、施工质量管理与验收。

本文件适用于公路锚索框架防护工程施工，其它工程可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T14370预应力筋用锚具、夹具和连接器

GB50204混凝土结构工程施工及验收规范

DL/T5083水利水电工程预应力锚索施工规范

JGJ63混凝土拌合水用水标准

JTGF80/1公路工程质量检验评定标准

JTG/T3610公路路基施工技术规范

JTG/T3650公路桥涵施工技术规范

CECS22岩土锚杆（索）技术规程

3术语和定义

下列术语和定义适用于本文件。

锚索

由锚具、钢绞线及附件组成的结构件。

预应力锚索

由锚具、预应力钢绞线及附件组成的结构件。

锚孔

起安放、固定束体，控制施力方向的作用，可用机械钻凿等方法在被加固体中制作成型。

自由段

（预应力）锚索依靠自身弹性变形，张拉时可自由伸长，锁定后形成对被锚固介质施加预应力的部

分。

锚具

将（预应力）锚索的张拉力传递给被锚固介质的装置。

1

DB14/T2395—2022

预应力损失

预应力锚索张拉锁定后的应力到建立有效预应力这一过程中所出现的应力减少。

4材料

一般规定

锚索框架支护所需的水泥、钢材、高强度低松弛钢绞线及锚具等各类材料应符合设计文件要求。使

用前需对各种材料做必要的物理力学试验，提供材料检验合格证书等资料。

水泥

水泥宜用普通硅酸盐水泥，水泥强度等级不低于42.5MPa。

水

拌合水的水质符合《混凝土拌合水用水标准》（JGJ63），一般情况下，凡适合于饮用的水均可作

为拌合水。

钢绞线

4.4.1预应力锚索规格应符合设计文件要求。高强度低松弛无粘结钢绞线，要求顺直、无损伤、无锈

蚀、无死弯等。

4.4.2外观检查应符合下列要求：

a)制作预应力锚索的钢绞线逐盘进行严格检查，其表面不应有裂缝、小刺、劈裂、死弯、锈蚀

等机械损伤和油迹。

b)钢绞线的外观尺寸符合有关技术标准的要求。

c)根据设计要求，切断钢绞线，短钢绞线不得接长使用，以免接头强度不足，影响承载能力及

接头锈蚀，影响使用寿命。

d)锚固段除锈要求十分严格，采用钢刷除去钢绞线缝隙的铁锈，使用除锈剂时对其性能应注意

选择，采用碱性或中性除锈剂。

4.4.3力学性能检查应符合下列要求：

a)钢绞线的力学性能抽样检查：一般钢绞线批量在60t以下的，随机选取3盘取3根试件组成1

个试验组：60t以上批量的，按60t一组组成试验组。

b)试件制取时应从所选钢绞线盘内先截去500mm，再根据试验条件截取900mm～1200mm（测试标

距为610mm）。

c)检验时应从每批钢绞线中任取3盘，并从每盘所选的钢绞线端部正常部位截取一组试样进行

表面质量、直径偏差和力学性能试验。如每批少于3盘，则应逐盘取样进行上述试验。试验

结果如有一项不合格时，则不合格盘报废，并再从该批未试验过的钢绞线中取双倍数量的试

样进行该不合格项的复验；如仍有一项不合格，则该批钢绞线为不合格。

d)测定钢绞线的破断力时，采用整根钢绞线做拉力试
