GB/T 7724-2008 电子称重仪表

ICS17.100

N13

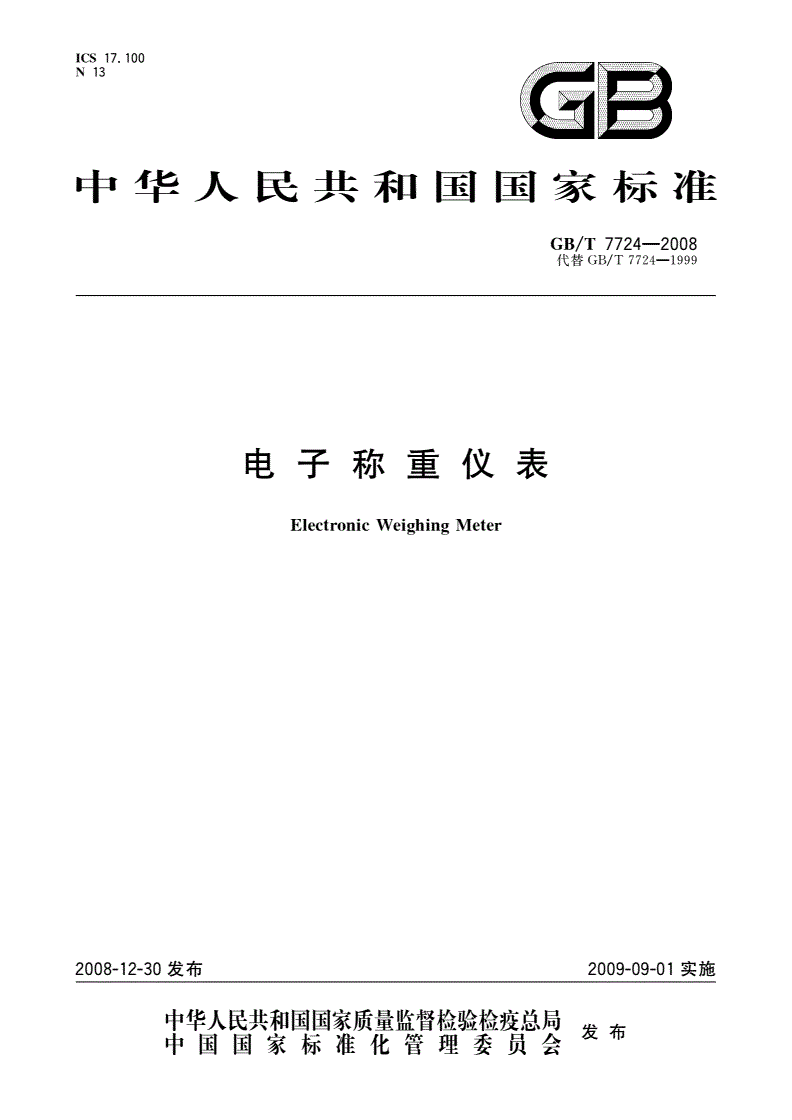

中华人民共和国国家标准

GB/T7724—2008

代替GB/T7724—1999

电子称重仪表

ElectronicWeighingMeter

2008-12-30发布2009-09-01实施

发布

GB/T7724—2008

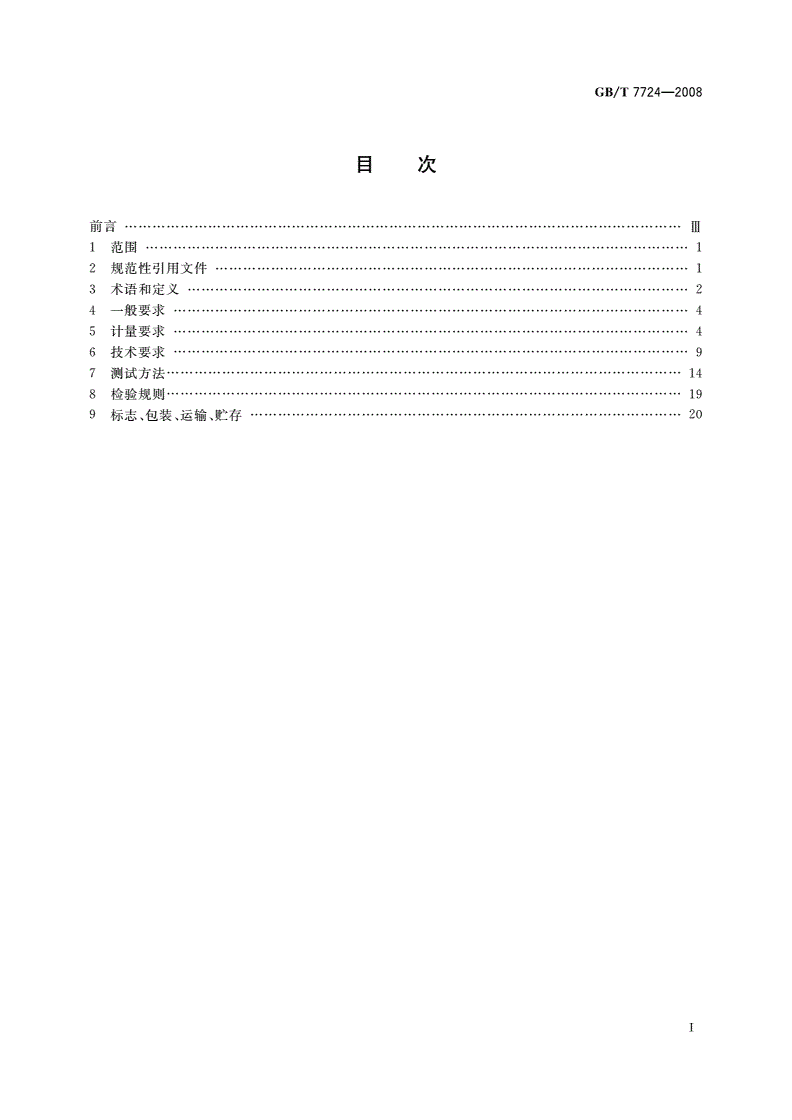

目次

前言ni

i范围1

2规范性引用文件1

3术语和定义2

4一般要求4

5计量要求4

6技术要求9

7测试方法14

8检验规则19

9标志、包装、运输、贮存20

T

GB/T7724—2008

-1.Z-—1—

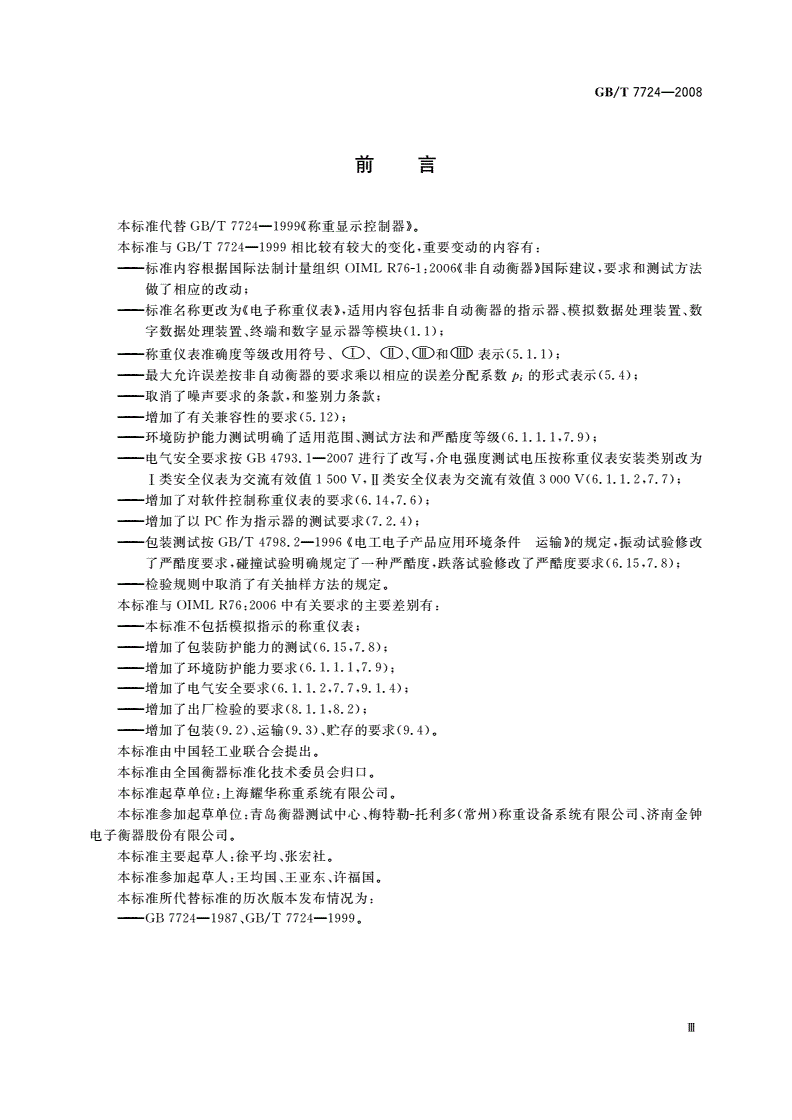

刖弓

本标准代替GB/T7724—1999《称重显示控制器》。

本标准与GB/T7724-1999相比较有较大的变化，重要变动的内容有：

-标准内容根据国际法制计量组织（）IMLR76-1：2006（（非自动衡器》国际建议，要求和测试方法

做了相应的改动；

-标准名称更改为《电子称重仪表》,适用内容包括非自动衡器的指示器、模拟数据处理装置、数

字数据处理装置、终端和数字显示器等模块（1.1）;

——称重仪表准确度等级改用符号、①、①）、®和⑩）表示（5.1.1）；

——最大允许误差按非自动衡器的要求乘以相应的误差分配系数P.的形式表示（5.4）；

——取消了噪声要求的条款，和鉴别力条款；

——增加了有关兼容性的要求（5.12）；

——环境防护能力测试明确了适用范围、测试方法和严酷度等级（6.1.1.1,7.9）；

—电气安全要求按GB4793.1-2007进行了改写，介电强度测试电压按称重仪表安装类别改为

I类安全仪表为交流有效值1500V,n类安全仪表为交流有效值3000V（6.1.1.2,7.7）；

——增加了对软件控制称重仪表的要求（6.14,7.6）；

——增加了以PC作为指示器的测试要求（7.2.4）；

-包装测试按GB/T4798.2-1996《电工电子产品应用环境条件运输》的规定，振动试验修改

了严酷度要求，碰撞试验明确规定了一种严酷度，跌落试验修改了严酷度要求（6.15,7.8）；

——检验规则中取消了有关抽样方法的规定。

本标准与（）IMLR76：2006中有关要求的主要差别有：

——本标准不包括模拟指示的称重仪表；

——增加了包装防护能力的测试（6.15,7.8）；

——增加了环境防护能力要求（6.1.1.1,7.9）；

——增加了电气安全要求（6.1.1.2,7.7,9.1.4）；

——增加了出厂检验的要求（&1.1,&2）；

——增加了包装（9.2）、运输（9.3）、贮存的要求（9.4）。

本标准由中国轻工业联合会提出。

本标准由全国衡器标准化技术委员会归口。

本标准起草单位：上海耀华称重系统有限公司。

本标准参加起草单位：青岛衡器测试中心、梅特勒-托利多（常州）称重设备系统有限公司、济南金钟

电子衡器股份有限公司。

本标准主要起草人：徐平均、张宏社。

本标准参加起草人：王均国、王亚东、许福国。

本标准所代替标准的历次版本发布情况为：

——GB7724—1987,GB/T7724—1999

ni

GB/T7724—2008

电子称重仪表

1范围

本标准规定了作为衡器模块的电子称重仪表（以下简称仪表），包括称重指示器（以下简称指示器）、

用作指示器的个人计算机（PC）、模拟数据处理装置、数字数据处理装置、终端、数字显示器等装置的一

般要求、计量要求、技术要求、测试方法、检验规则及标志、包装、运输、贮存等要求。

本标准适用于在非自动衡器中采用的以下装置：

——称重指示器；

——模拟数据处理装置，如数字化接线盒,AD模块，数字式重量变送器等；

——数字数据处理装置，如数据存储装置等；

——终端，如PC,销售终端（P（）S）等；

——数字显示器，如大屏幕显示器等。

本标准中，术语“电子称重仪表”包括以上装置。

本标准仅适用于非自动衡器的电子称重仪表。

注1：适用范围内的各种装置，可以有自己单独的机壳，也可以安装在其他装置（如称重模块、个人计算机等等）中。

注2：如果适用范围内的各种装置必须与软件关联才能满足本标准各项要求，那么不论该关联软件是否已经安装于

装置中，均适合于本标准。

注3：本标准也适用于用来测定与测量的质量有关的其他量值、数量、参数或特性的衡器（例如用称重原理的水分

计、密度计等）的称重仪表。

注4:对于在非自动衡器中采用的某一装置，并不要求实现本标准所列的全部功能"

注5：本标准的一些计量要求和测试方法是针对连接以电压形式输出的电阻应变式称重传感器的称重仪表,但其原

则也适用于连接其他输出形式（如以频率量、电荷量形式输出）的称重传感器的称重仪表。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志（GB/T191—2008,IS780；1997,M（）D）

GB/T2423.37—2006电工电子产品环境试验第2部分：试验方法试验L：沙尘试验

（IEC60068-2-68：1994,IDT）

GB/T2423.38-2005电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导

则（IEC60068-2-18：2000,IDT）

GB4208外壳防护等级（IP代码）（eqvIEC529J989）

GB4793.1—2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010-

l：2001,IDT）

GB/T4857.5—1992包装运输包装件跌落试验方法（eqvIS2248:1985）

GB/T4857.10-2005包装运输包装件基本试验第10部分：正弦变频振动试验方法

（IS8318：2000,MOD）

GB/T4857.20—1992包装运输包装件碰撞试验方法

GB/T6388—1986运输包装收发货标志

1

GB/T7724—2008

GB/T13384—2008机电产品包装通用技术条件

GB/T14250—2008衡器术语

GB/T23111—2008非自动衡器(OIMLR76：2006,IDT)

3术语和定义

GB/T23111—2008和GB/T14250-2008确立的术语、定义以及下列术语和定义均适用于本

标准。

3.1结构

3.1.1

电子称重仪表electronicweighingmeter

可作为衡器模块的以下电子装置的统称：

——称重指示器；

——模拟数据处理装置；

——数字数据处理装置；

终端；

——数字显示器。

3.1.2

数字化接线盒digitaljunctionbox

一种模拟数据处理装置，连接于一个或更多的称重传感器，将各称重传感器输出的模拟信号合并

（单通道AD转换）或分别（多通道AD转换）转换为数字输出信号，可做数据处理或进一步的数据处理。

3.1.3

AD模块ADmodule

一种非独立安装使用的模拟数据处理装置，将称重传感器的模拟信号转换为数字输出信号，可做数

据处理或进一步的数据处理。

3.1.4

数字式重量变送器digitalweightconvertdevice

一种独立安装使用的模拟数据处理装置，将称重传感器的模拟信号转换为数字输出信号，做数据处

理或进一步的数据处理。

3.1.5

纯数字模块purelydigitalmodule

不包含模拟信号处理的电子称重仪表，包括数字数据处理装置，终端和数字显示器等。

3.1.6

数据存储装置datastoragedevice

一种数字数据处理装置，用于存储称重结果，用于事后有法制相关目的的数据处理。

3.1.7

销售终端pointosaledevice（POS）

一种数字终端，用于商业销售中的数据处理。

3.1.8

大屏幕显示器scoreboard

向消费者或其他关心称重结果的人员显示衡器的主要示值和/或次要示值的主要或辅助显示器，一

般采用较大的字符尺寸显示。

2

GB/T7724—2008

3.1.9

多通道输入multi-channelinput

称重仪表具有一个以上的称重信号接口。

注：接口的数量为逻辑意义上的数量而非单纯物理意义上的，例如连接在同一总线上的多个数字传感器，认为称重

仪表与每个传感器之间都有一个独立的称重信号接口。

3.2计量特

3.2.1

实际分度值actualscaleinterval(d)

以质量单位表示的两个相邻示值的差值。在本标准中，也表示称重仪表每实际分度值对应的输入

信号电压。

3.2.2

检定分度值verificationscaleinterval(e)

专门用于分级和检定的分度值。在本标准中，也表示称重仪表每检定分度值对应的输入信号电压。

3.2.3

最大秤量maximumcapacity(Max)

不考虑添加皮重的最大称重能力。在本标准中，也表示按规定的检定分度值和称重仪表的最大分

度数确定的最大输入信号。

3.2.4

传感器激励电压loadcellexcitationvoltage

对于应变式或类似特性的称重传感器，传感器的输出信号变化量与传感器激励电压和重量载荷变

化量的乘积成正比。

3.2.5

最小静载荷信号电压minimumsignalvoltagefordeadload

称重仪表允许输入且仍能满足本标准要求的相当于衡器空载时称重传感器输出的承载器重量信号

的信号电压最小值。

3.2.6

最大静载荷信号电压maximumsignalvoltagefordeadload

称重仪表允许输入且仍能满足本标准要求的相当于衡器空载时称重传感器输出的承载器重量信号

的信号电压最大值。

3.2.7

每检定分度值e的最小输入电压minimuminput-voltageperverificationscaleintervale

称重仪表能满足本标准要求的每检定分度值e对应的最小输入电压，此吋称重仪表具有最小检定

分度值和最大放大倍率。

3.2.8

测量范围最小电压measuringrangeminimumvoltage

称重仪表允许输入且仍能满足本标准要求的重量信号电压最小值。

3.2.9

测量范围最大电压measuringrangemaximumvoltage

称重仪表允许输入且仍能满足本标准要求的重量信号电压最大值。

3.2.10

最小传感器阻抗minimumloadcellimpedance

受称重仪表激励电源或其他因素限制所确定的称重仪表允许的称重传感器最小输入阻抗。该指标

也可以用激励电源最大允许电流表示。

3

GB/T7724—2008

3.2.11

最大传感器阻抗maximumloadcellimpedance

受称重仪表允许的信号源最大内阻或其他限制因素确定的称重仪表允许的称重传感器最大输出阻

抗，一般认为称重传感器输出阻抗近似等于其输入阻抗。

注：对于使用某种“并联调节式接线盒”的称重传感器接线方式，输入阻抗与输出阻抗相差较犬，此时应按接线方式

的实际输出阻抗验算。

3.2.12

零点zero

被测称重仪表的零点指在称重仪表信号输入端仅施加了假定的静载荷信号值。

3.3

噪声noise

称重仪表内部测量数据中非实际信号产牛的短时间内的变化。它将影响称重仪表的重复、置零

和/或除皮准确度及平衡稳定的判别。

3.4

传感器模拟器loadcellsimulator

模拟称重传感器标准的输出信号的一种装置，可用来检验称重仪表的某些计量特。模拟应变式

称重传感器的传感器模拟器，其输出电压应等于激励电压（V）与给定的传感器输出（mV/V）的乘积。

模拟数字称重传感器的数字传感器模拟器可按给定重量值输出相应的数字信号。

4一般要求

4.1计量单位

称重仪表示值的单位应与衡器使用的质量单位一致，为千克（kg）、毫克（mg）、克（g）和吨（t）。

对于某些特殊用途，例如宝石贸易，也可以使用米制克拉（1克拉=0.2g）作为该计量单位。克拉的

符号是ct。

4.2计量要求的原则

称重仪表划分等级的依据是：

——代表绝对准确度的检定分度值，以及

——代表相对准确度的检定分度数。

称重仪表的最大允许误差在量级上与检定分度值相同。它们不仅适用于毛重载荷，在皮重装置运

行吋，也适用于净重载荷，但不适用于类似预置皮重等装置运行时计算的净重值。

4.3技术要求的原则

通用技术要求适用于各种称重仪表，不论是为了使称重仪表适于某些特殊目的而用附加要求作了

补充或改进的、或为某种特殊技术而设计的。技术要求旨在规定称重仪表的技术性能，并非称重仪表的

设计，因而并不妨碍技术的进步。

特别要指出的是，本标准未涵盖的称重仪表功能，只要它们在满足使用要求的同吋不影响计量要

求，且符合相关计量管理要求，都允许设置。称重仪表的所有功能应在其产品说明书或使用手册中清楚

地说明。

提供测试程序是为了确保称重仪表符合本标准的要求。应当运用这些程序与型式评价报告以促进

计量控制部门间所取得的测试结果的交换与相互认可。

5计量要求

5.1等级划分原则

5.1.1准确度等级

称重仪表按准确度分为四个等级,详见表lo

4

GB/T7724—2008

表1称重仪表的准确度等级与符号

准确度等级符号"

特种准确度

高准确度CD

中准确度

普通准确度

a准确度等级符号允许使用任意椭圆形，或由两条水平线与两个半圆相连的椭圆，不得采用圆（按国际建议

OIMLR34“计量器具的准确度等级”的规定，圆形标记用于以恒定相对谋差（％）表示最大允许谋差的计量器

具的准确度等级）。

拟在本标准适用的衡器中使用的称重仪表，其准确度等级至少应与所构成衡器的准确度等级相同，

高准确度称重仪表在满足低准确度衡器要求时,可使用在低准确度等级的衡器中。例如：CD级称重仪

表若满足⑩a衡器要求，可用在⑩a衡器上。

纯数字模块不划分准确度等级，可适用于任何准确度等级的衡器。

5.1.2检定分度值

以质量单位表示的检定分度值《应以lX10k、2X10k或5X10k的形式表示，其中指数k为正整

数、负整数或零。b

11本条款不适用于非质量单位表示的称重仪表输入信号量。

5.2称重仪表的等级

称重仪表准确度等级及相关的检定分度数见表20

表2称重仪表的准确度等级

检定分度数

准确度等级

n=Max/e

等级符号最小最大

特种①50000—

高100100000

中10010000

低1001()00

用于多称量范围衡器的称重仪表，每一个称量范围应按一台单称量范围衡器称重仪表来处理的。

对于机身上明确地标注了特殊用途的衡器，可兼有①级和①级，或者①级和⑩级的称量范

围。称重仪表应执行5.4中适用于两个等级的要求中更严格的一个。

用于组成本标准适用的衡器的称重仪表,其检定分度数应等于或大于用其所组成的衡器的检定分

度数。

5.3可用于多分度衡器的称重仪表的附加要求

5.3.1局部称量范围

对每个局部称量范围（/=1,2…）规定为：检定分度值：勺，勺+1＞勺；

最大秤量My,,且

最小秤量Mint=Max,-i（z=1吋，最小秤量Mini=Min）。

每个局部称量范围的检定分度数心按公式计算^,=Max,/e,

5.3.2准确度等级

每个局部称量范围的检定分度值◎和检定分度数百以及最小秤量M力-根据称重仪表准确度等

5

GB/T7724—2008

级应符合表2给出的要求。

5.3.3局部称量范围的最大秤量

根据称重仪表的准确度等级，除最后的局部称量范围外，应符合表3规定的要求。

表3局部秤量范围

准确度等级①

皿如/匕+1>50000>5000>500>50

5.4最大允许误差

5.4.1称重仪表型式试验的最大允许误差

衡器在加载或卸载时的最大允许误差见表4：

表4衡器的最大允许误差

首次检定最大以检定分度值。表示的信号，”

允许误差CD

i0.5幺0<m<50000007w5()0000=5000=7刃=50

±1.Oe5()000<w<2000005000<»?<20000500<?m<2000500吨2（）（）

i1.200000<加20000<7»^1()00002000<?m<10000200<7»<1()00

称重仪表型式试验的最大允许误差为：按测试项目采用相应的误差分配系数也（表5）乘以表4的

对应的值。

5.4.2误差分配系数几

指示器和模拟数据处理装置标准的误差分配系数是几=0.5。在衡器整机型式试验中单独测试指

示器和模拟数据处理装置时，误差分配系数可在0.3与0.8之间变化。对纯数字模块，系数p,一般

取零。

制造厂商应固定系数兀
