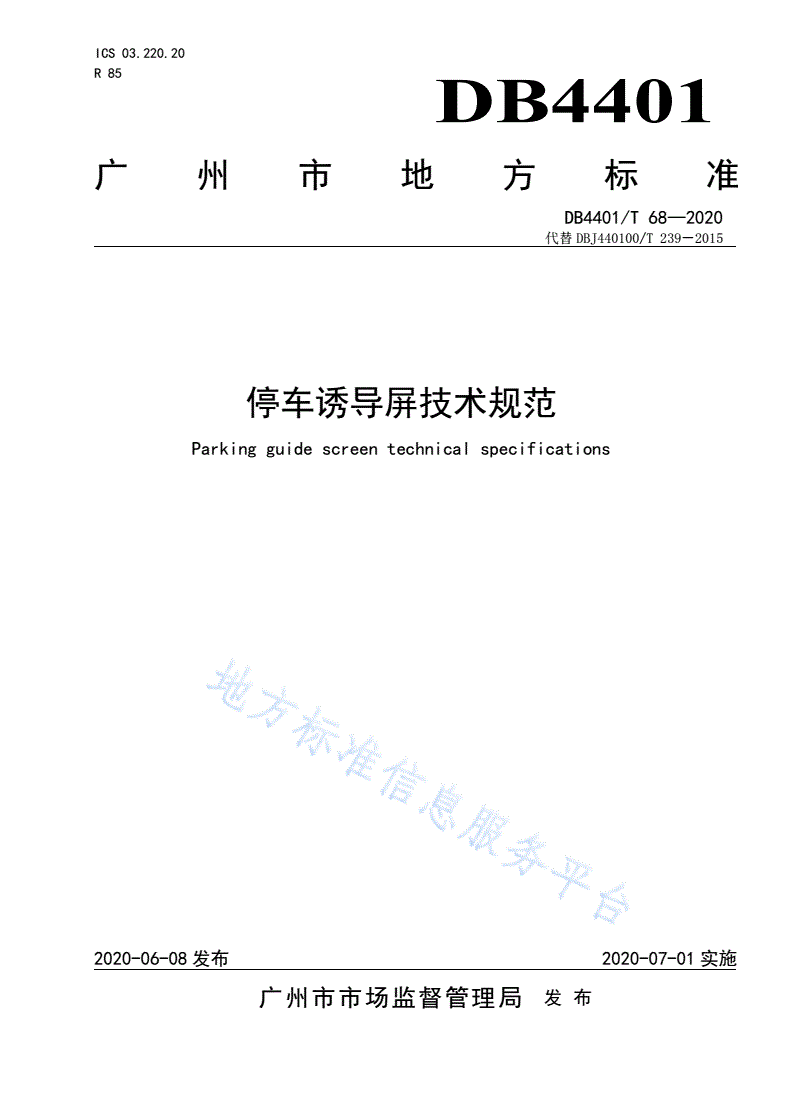

DB4401/T 68-2020 停车诱导屏技术规范

ICS03.220.20

R85

DB4401

广州市地方标准

DB4401/T68—2020

代替DBJ440100/T239－2015

停车诱导屏技术规范

Parkingguidescreentechnicalspecifications

2020-06-08发布2020-07-01实施

广州市市场监督管理局发布

DB4401/T68—2020

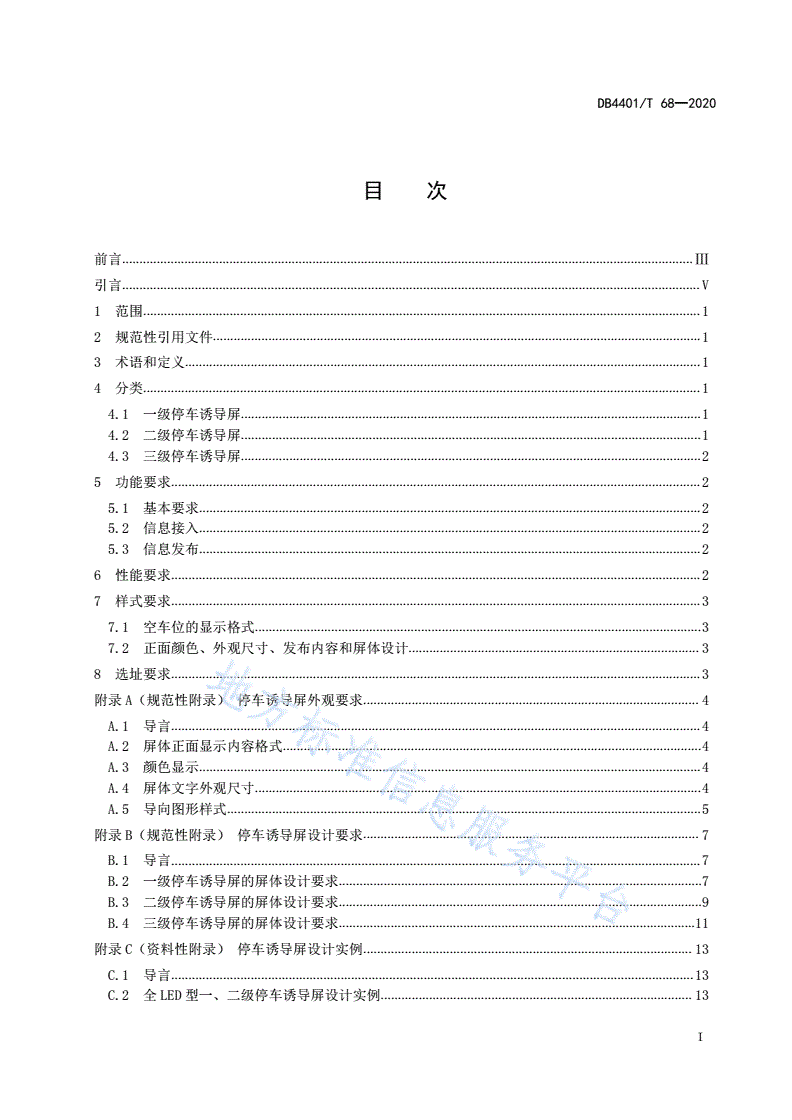

目次

前言.....................................................................................................................................................................Ⅲ

引言.......................................................................................................................................................................V

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4分类.................................................................................................................................................................1

4.1一级停车诱导屏.....................................................................................................................................1

4.2二级停车诱导屏.....................................................................................................................................1

4.3三级停车诱导屏.....................................................................................................................................2

5功能要求.........................................................................................................................................................2

5.1基本要求.................................................................................................................................................2

5.2信息接入.................................................................................................................................................2

5.3信息发布.................................................................................................................................................2

6性能要求.........................................................................................................................................................2

7样式要求.........................................................................................................................................................3

7.1空车位的显示格式.................................................................................................................................3

7.2正面颜色、外观尺寸、发布内容和屏体设计....................................................................................3

8选址要求.........................................................................................................................................................3

附录A（规范性附录）停车诱导屏外观要求.................................................................................................4

A.1导言.........................................................................................................................................................4

A.2屏体正面显示内容格式.........................................................................................................................4

A.3颜色显示.................................................................................................................................................4

A.4屏体文字外观尺寸.................................................................................................................................4

A.5导向图形样式.........................................................................................................................................5

附录B（规范性附录）停车诱导屏设计要求.................................................................................................7

B.1导言.........................................................................................................................................................7

B.2一级停车诱导屏的屏体设计要求.........................................................................................................7

B.3二级停车诱导屏的屏体设计要求.........................................................................................................9

B.4三级停车诱导屏的屏体设计要求.......................................................................................................11

附录C（资料性附录）停车诱导屏设计实例...............................................................................................13

C.1导言.......................................................................................................................................................13

C.2全LED型一、二级停车诱导屏设计实例..........................................................................................13

I

DB4401/T68—2020

C.3主要技术指标要求...............................................................................................................................14

C.4混合型二级停车诱导屏设计实例....................................................................................................16

II

DB4401/T68—2020

前言

本标准按GB/T1.1—2009给出的规则起草。

本标准由DBJ440100/T239—2015《停车诱导屏技术规范》确认转化而来，并代替DBJ440100/T

239－2015《停车诱导屏技术规范》。

本标准与DBJ440100/T239—2015相比，除了编辑性修改外，主要技术变化如下：

——修改了提出/归口单位名称；

——更新了规范性引用文件。

本规范由广州市交通运输局提出并归口。

本规范起草单位：广州市交通运输局科技信息处、广州交通信息化建设投资营运有限公司。

本规范主要起草人：张孜、俞忠东、梁海鸥、于洁涵、张传春、董志国、蒋园、舒采焘、叶成威、

区洁容。

DBJ440100/T239—2015于2015年8月7日首次发布。

III

DB4401/T68—2020

引  言

为标准广州市停车诱导屏的分类、外观、性能、选址，解决停车诱导屏的信息化应用问题，利用信

息技术、通信技术和网络技术打造提供动态信息的停车诱导系统。通过停车诱导屏显示的动态信息，引

导车辆在路网中运行，减少巡泊交通耗时，降低因巡泊交通而带来的能源消耗和污染排放。

根据GB5768.1—2009《道路交通标志和标线第1部分：总则》、GB5768.2—2009《道路交通标志

和标线第2部分：道路交通标志》和GB/T20501.1—2013《公共信息导向系统导向要素的设计原则与

要求第1部分：总则》要求，结合《中华人民共和国标准化法》的规定和广州市于2012年2月提出的《广

州智能交通系统“十二五”发展规划》的要求，制定本标准。

本标准适用于广州市停车诱导屏的新建和改造。规范对停车诱导屏的
