DB41/T 1058-2015 额定电压450/750V及以下陶瓷硅橡胶绝缘高温防火电线

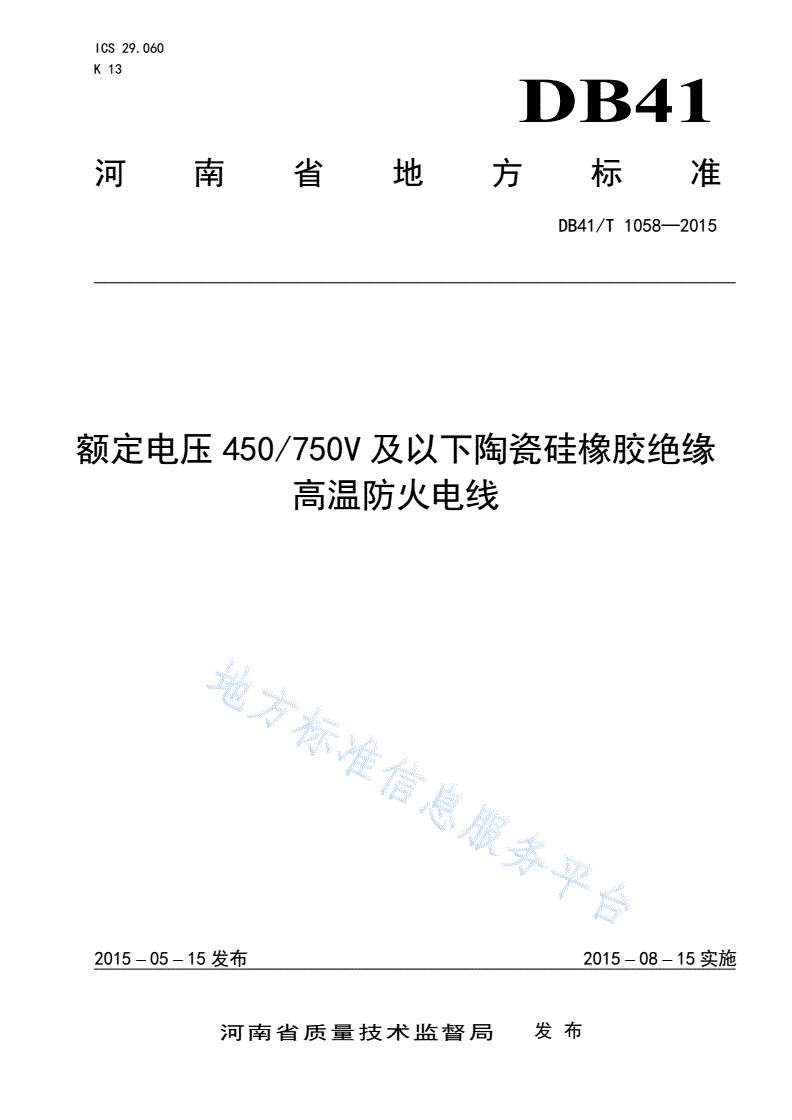

ICS29.060

K13

DB41

河南省地方标准

DB41/T1058—2015

额定电压450/750V及以下陶瓷硅橡胶绝缘

高温防火电线

2015–05–15发布2015–08–15实施

河南省质量技术监督局发布

DB41/T1058—2015

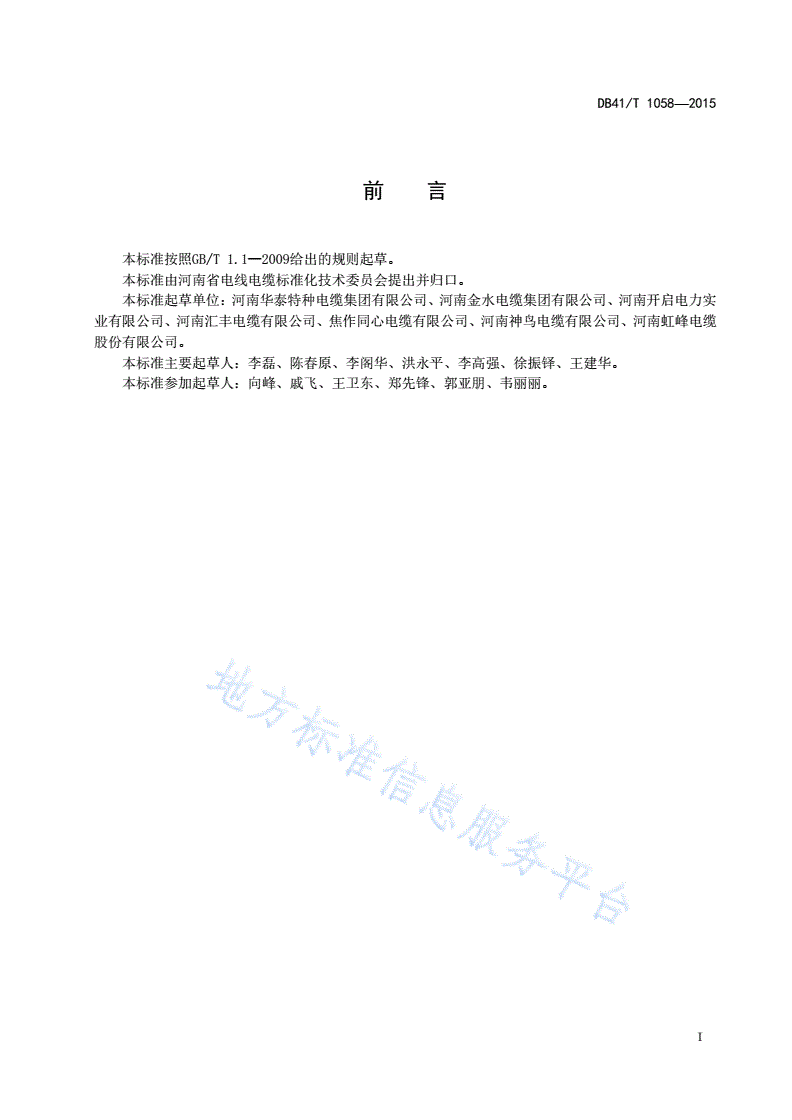

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省电线电缆标准化技术委员会提出并归口。

本标准起草单位：河南华泰特种电缆集团有限公司、河南金水电缆集团有限公司、河南开启电力实

业有限公司、河南汇丰电缆有限公司、焦作同心电缆有限公司、河南神鸟电缆有限公司、河南虹峰电缆

股份有限公司。

本标准主要起草人：李磊、陈春原、李阁华、洪永平、李高强、徐振铎、王建华。

本标准参加起草人：向峰、戚飞、王卫东、郑先锋、郭亚朋、韦丽丽。

I

DB41/T1058—2015

额定电压450/750V及以下陶瓷硅橡胶绝缘高温防火电线

1范围

本标准规定了额定电压U0/U为450/750V及以下陶瓷硅橡胶绝缘高温防火电线的代号、型号和规格、

使用特性、技术要求、成品电线、试验方法和检验规则、包装、运输和贮存。

本标准适用于额定电压U0/U为450/750V及以下陶瓷硅橡胶绝缘高温防火电线（以下简称电线）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2951.11—2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚

度和外形尺寸测量——机械性能试验

GB/T2951.12—2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法——热

老化试验方法

GB/T2951.21—2008电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试

验方法——耐臭氧试验——热延伸试验——浸矿物油试验

GB/T3048.4—2007电线电缆电性能试验方法第4部分：导体直流电阻试验

GB/T3048.8—2007电线电缆电性能试验方法第8部分：交流电压试验

GB/T3048.9—2007电线电缆电性能试验方法第9部分：绝缘线芯火花试验

GB/T3956—2008电缆的导体

GB/T4909.2—2009裸电线试验方法第2部分：尺寸测量

GB/T4910—2009镀锡圆铜线

GB/T6995.3—2008电线电缆识别标志方法第3部分：电线电缆识别标志

GB/T19666—2005阻燃和耐火电线电缆通则

JB/T8137—2013电线电缆交货盘

JB/T8734.2—2012额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线

用电缆电线

3代号、型号和规格

3.1代号

3.1.1用途代号

固定敷设用电线………………………B

连接用软电线…………………………R

1

DB41/T1058—2015

3.1.2材料特征代号

铜导体………………省略

陶瓷硅橡胶绝缘………………GN

3.1.3结构特征代号

圆形…………………省略

软结构…………………………R

3.2型号

电线型号见表1。

表1电缆型号

型号名称

BGN铜芯陶瓷硅橡胶绝缘高温防火电线

BGNR铜芯陶瓷硅橡胶绝缘高
