GB/T 22689-2008 测定固体绝缘材料相对耐表面放电击穿能力的推荐试验方法

GB/T 22689-2008 Recommended test methods for determining the relative resistance of insulating materials to breakdown by surface discharges

国家标准 中文简体 现行 页数:9页 | 格式:PDF

基本信息

标准号
GB/T 22689-2008
相关服务
标准类型
国家标准
标准状态
现行
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2008-12-31
实施日期
2009-11-01
发布单位/组织
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
归口单位
全国电气绝缘材料与绝缘系统评定标准化技术委员会(SAC/TC 301)
适用范围
本标准规定了固体绝缘材料相对耐表面放电击穿能力的试验方法。
本标准适用于评定固体绝缘材料暴露于表面放电时的相对耐击穿的能力。

研制信息

起草单位:
桂林电器科学研究所、机械工业北京电工技术经济研究所
起草人:
王先锋、郭丽平
出版信息:
页数:9页 | 字数:14 千字 | 开本: 大16开

内容描述

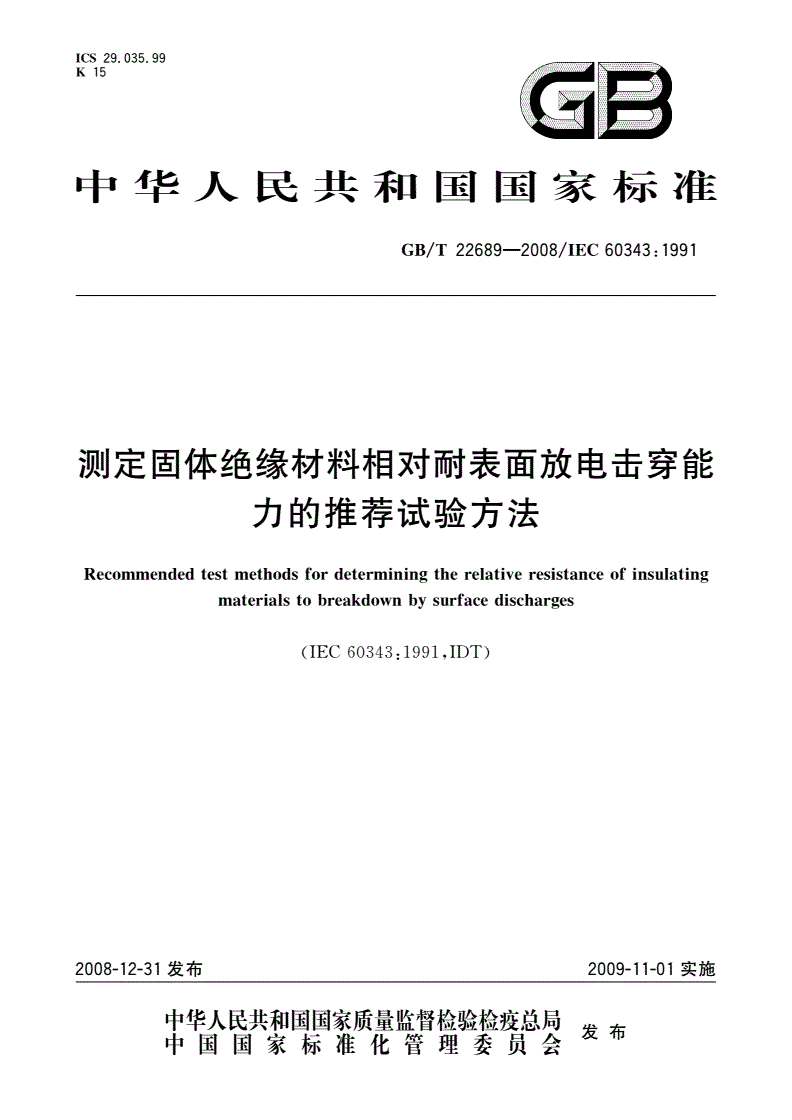

ICS29.035.99

K15

a圄

1

60343:199

GB/T22689--2008/IEC

测定固体绝缘材料相对耐表面放电击穿能

力的推荐试验方法

fortherelativeresistanceof

Recommendedtestmethodsinsulating

determining

materialstobreakdownsurface

bydischarges

(IEC60343:1991,IDT)

2008—12-31发布2009—11—01实施

宰瞀髁紫瓣警糌瞥星发布中国国家标准化管理委员会“”’

60343:1991

GB/T22689--2008/IEC

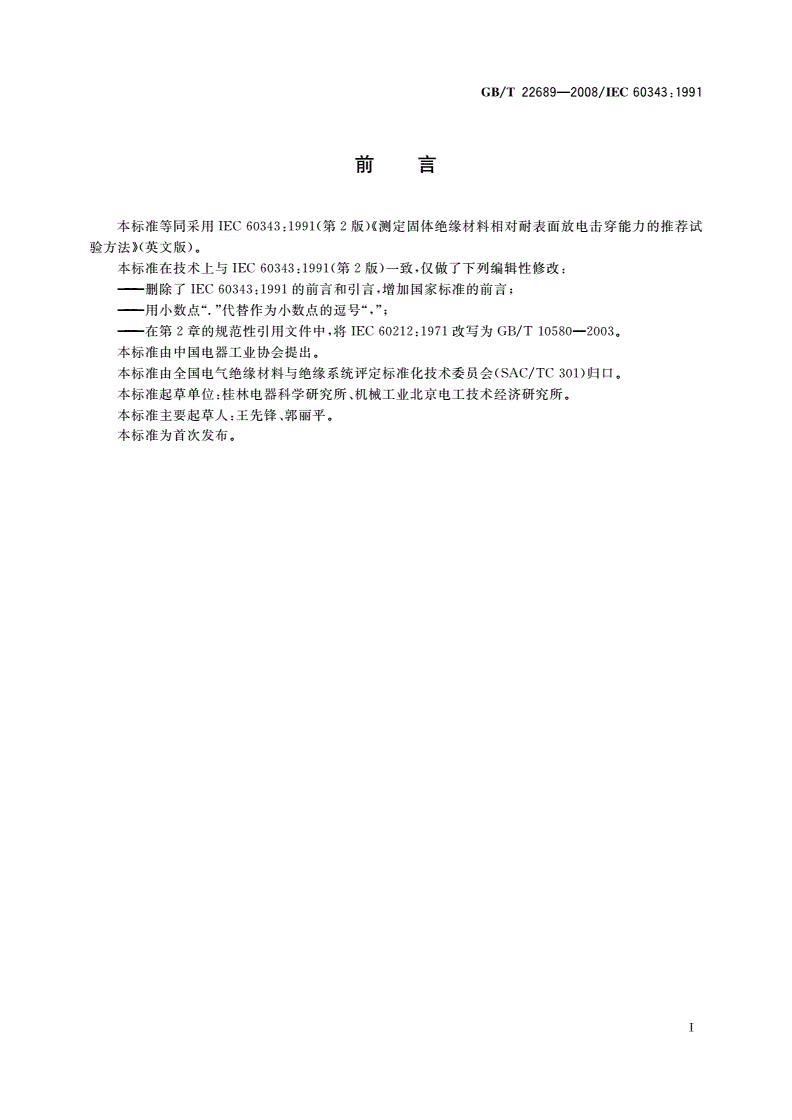

前言

本标准等同采用IEC60343:1991(第2版)《测定固体绝缘材料相对耐表面放电击穿能力的推荐试

验方法》(英文版)。

本标准在技术上与IEC60343:1991(第2版)一致,仅做了下列编辑性修改:

——删除了IEC60343:1991的前言和引言,增加国家标准的前言;

——用小数点“.”代替作为小数点的逗号“,”;

——在第2章的规范性引用文件中,将IEC60212:1971改写为GB/T10580--2003。

本标准由中国电器工业协会提出。

本标准由全国电气绝缘材料与绝缘系统评定标准化技术委员会(SAC/TC301)归口。

本标准起草单位:桂林电器科学研究所、机械工业北京电工技术经济研究所。

本标准主要起草人:王先锋、郭丽平。

本标准为首次发布。

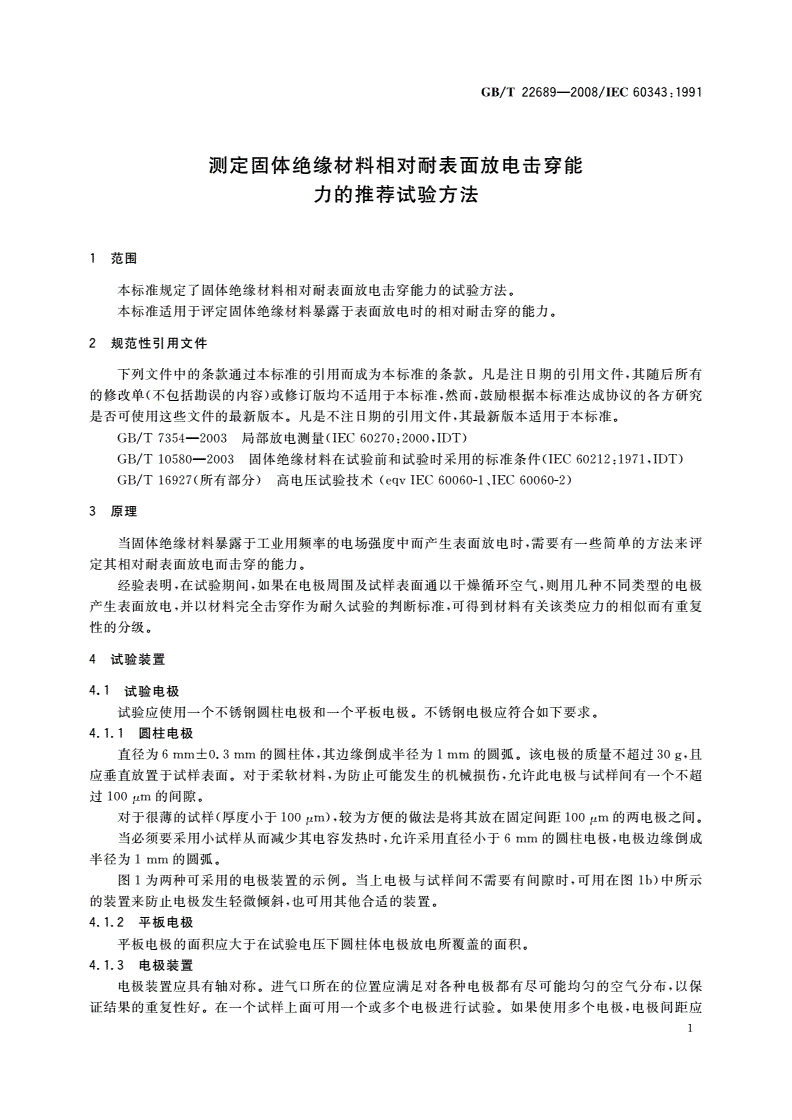

22689--2008/IEC60343:1991

GB/T

测定固体绝缘材料相对耐表面放电击穿熊

力的推荐试验方法

1范围

本标准规定了固体绝缘材料相对耐表面放电击穿能力的试验方法。

本标准适用于评定固体绝缘材料暴露于表面放电时的相对耐击穿的能力。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

735460270:2000,IDT)

GB/T2003局部放电测量(IEC

60212:1971,IDT)

10580--2003固体绝缘材料在试验前和试验时采用的标准条件(IEC

GB/T

IEC60060—1、IEC60060—2)

GB/T16927(所有部分)离电压试验技术(eqv

3原理

当固体绝缘材料暴露于工业用频率的电场强度中而产生表面放电时,需要有一些简单的方法来评

定其相对耐表面放电而击穿的能力。

经验表明,在试验期间,如果在电极周围及试样表面通以干燥循环空气,则用几种不同类型的电极

产生表面放电,并以材料完全击穿作为耐久试验的判断标准,可得到材料有关该类应力的相似而有重复

性的分级。

4试验装置

4.1试验电极

试验应使用一个不锈钢圆柱电极和一个平板电极。不锈钢电极应符合如下要求。

4.1.1圆柱电极

mm的圆弧。该电极的质量不超过30g,且

直径为6mm士O.3mm的圆柱体,其边缘倒成半径为1

应垂直放置于试样表面。对于柔软材料,为防止可能发生的机械损伤,允许此电极与试样间有一个不超

过100,um的间隙。

对于很薄的试样(厚度小于100pm),较为方便的做法是将其放在固定间距100,um的两电极之间。

当必须要采用小试样从而减少其电容发热时,允许采用直径小于6mm的圆柱电极,电极边缘倒成

半径为1mm的圆弧。

图1为两种可采用的电极装置的示例。当上电极与试样间不需要有间隙时,可用在图lb)中所示

的装置来防止电极发生轻微倾斜,也可用其他合适的装置。

4.1.2平板电极

平板电极的面积应大于在试验电压下圆柱体电极放电所覆盖的面积。

4.1.3电极装置

电极装置应具有轴对称。进气口所在的位置应满足对各种电极都有尽可能均匀的空气分布,以保

证结果的重复性好。在一个试样上面可用一个或多个电极进行试验。如果使用多个电极,电极间距应

l

GB/T22689--2008/IEC60343:1991

足以防止相邻电极问放电的相互影响,且应不小于50mm,见图2。

4.2试样

mm,1.6mm,1.Omm,500pm,

应在具有下列标称厚度之一或几个厚度的试样上进行试验(即3.0

100

pm和25pm)。对于每个标称厚度,应在每个电压下做9个试样的试验。

试样应有合适的面积以避免闪络,并具有均匀而符合标称偏差的厚度,经受放电的试样上表面应没

有污染。

为避免试样与平板电极间可能发生的微小放电,必须在试样下表面加一个导电电极。应注意确保

所选择的电极材料不影响或不明显改变试样的性能。

通常可使用下述材料:

a)真空镀铬、银或金。试样在加上电极后必须进行条件处理;

b)锡箔或铝箔。厚度为
