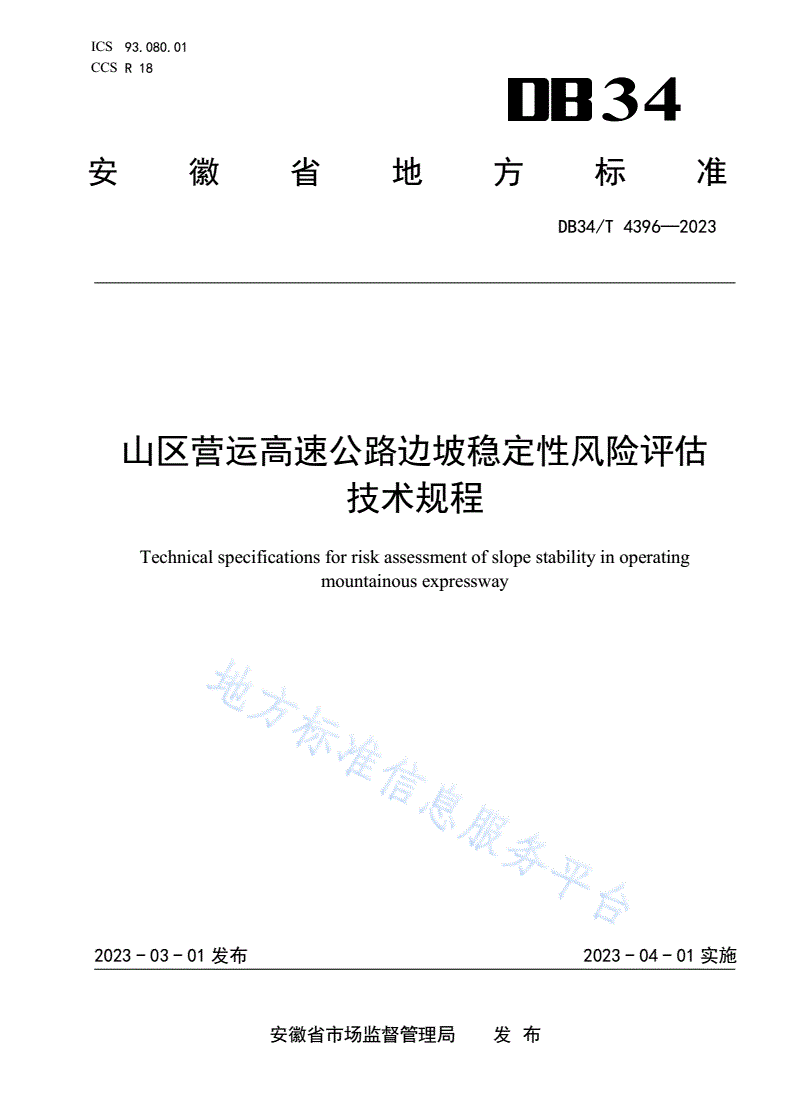

DB34/T 4396-2023 山区营运高速公路边坡稳定性风险评估技术规程

ICS93.080.01

CCSR18

34

安徽省地方标准

DB34/T4396—2023

山区营运高速公路边坡稳定性风险评估

技术规程

Technicalspecificationsforriskassessmentofslopestabilityinoperating

mountainousexpressway

2023-03-01发布2023-04-01实施

安徽省市场监督管理局发布

DB34/T4396—2023

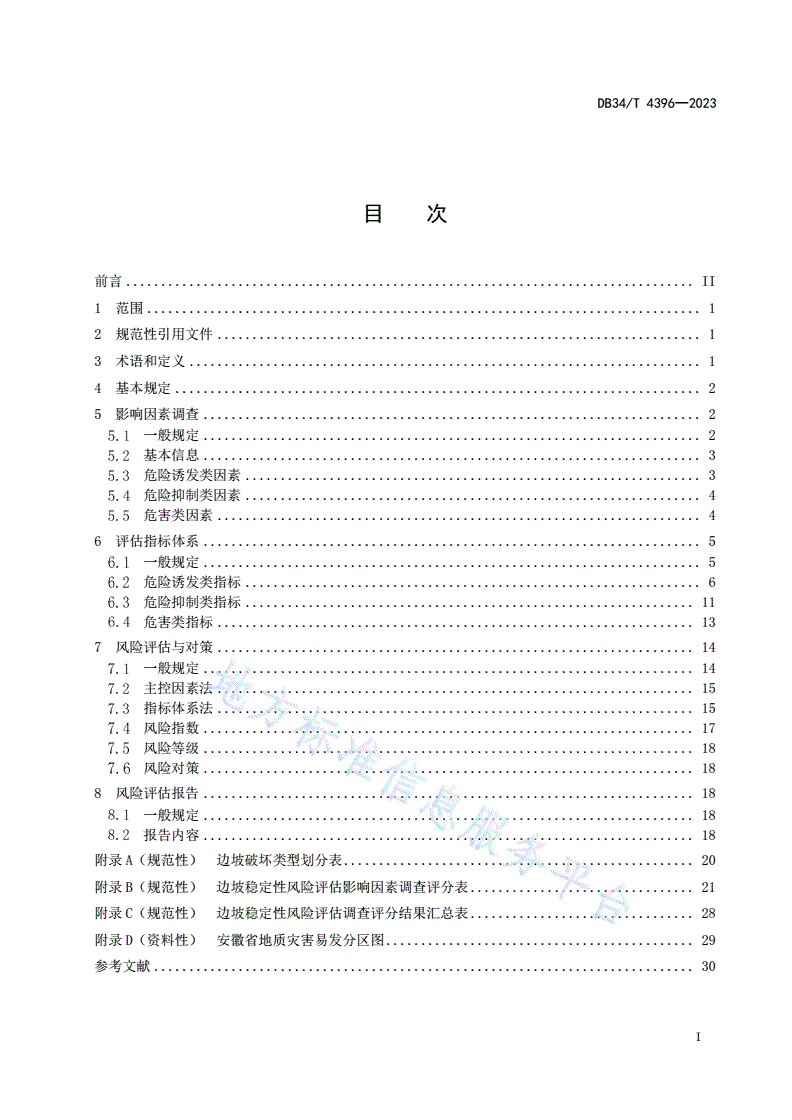

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

5影响因素调查.......................................................................2

一般规定.......................................................................2

基本信息.......................................................................3

危险诱发类因素.................................................................3

危险抑制类因素.................................................................4

危害类因素.....................................................................4

6评估指标体系.......................................................................5

一般规定.......................................................................5

危险诱发类指标.................................................................6

危险抑制类指标................................................................11

危害类指标....................................................................13

7风险评估与对策....................................................................14

一般规定......................................................................14

主控因素法....................................................................15

指标体系法....................................................................15

风险指数......................................................................17

风险等级......................................................................18

风险对策......................................................................18

8风险评估报告......................................................................18

一般规定......................................................................18

报告内容......................................................................18

附录A（规范性）边坡破坏类型划分表..................................................20

附录B（规范性）边坡稳定性风险评估影响因素调查评分表................................21

附录C（规范性）边坡稳定性风险评估调查评分结果汇总表................................28

附录D（资料性）安徽省地质灾害易发分区图............................................29

参考文献.............................................................................30

I

DB34/T4396—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

本文件由安徽省交通控股集团有限公司提出。

本文件由安徽省交通运输厅归口。

本文件起草单位：安徽省交通控股集团有限公司、长沙理工大学、安徽省交通规划设计研究总院股

份有限公司、安徽开源路桥有限责任公司、安徽交控工程集团有限公司、安徽省交通运输厅。

本文件主要起草人：唐凛、查旭东、鲁圣弟、肖益民、熊亮、许杰、刘浩军、罗润洲、杨晓松、张

俊逸、肖杰、黄媛媛、陈勇庆、赵宇、王辉、闵远生、程祥俊、朱然、张玉成、方薇、胡恒武、吕瑞东、

许文辉。

II

DB34/T4396—2023

山区营运高速公路边坡稳定性风险评估技术规程

1范围

本文件确立了山区营运高速公路边坡稳定性风险评估技术的评估指标体系，并规定了因素调查、评

估指标、风险评估、风险对策、评估报告等要求。

本文件适用于山区营运高速公路边坡的稳定性风险评估，其他等级公路边坡可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB18306中国地震动参数区划图

GB/T28592降水量等级

GB50021岩土工程勘察规范

GB50068建筑结构可靠性设计统一标准

GB/T50145土的工程分类标准

GB/T50218工程岩体分级标准

JTG2120公路工程结构可靠性设计统一标准

JTG5150公路路基养护技术规范

JTG5210公路技术状况评定标准

JTGC20公路工程地质勘察规范

JTGD30公路路基设计规范

JTGD50公路沥青路面设计规范

JTGH30公路养护安全作业规程

JTJ003公路自然区划标准

3术语和定义

下列术语和定义适用于本文件。

二元介质边坡dual-componentslope

由岩质和土质互层构成的边坡。

危险诱发类因素hazard-inducedfactors

可能诱发边坡病害、失稳或灾害发生，不利于边坡稳定的影响要素。

危险抑制类因素hazard-reducedfactors

1

DB34/T4396—2023

能抑制边坡病害、失稳或灾害发生，有利于边坡稳定的影响要素。

危害类因素harmfulnessfactors

边坡病害、失稳或灾害发生后，可能造成危害性的影响要素。

4基本规定

边坡稳定性风险评估应遵循客观、科学的原则，以简单、可靠、易操作的方法进行。

山区营运高速公路边坡稳定性风险评估宜与经常检查、定期检查、特殊检查形成互补机制。

边坡稳定性风险评估的依据主要包括边坡勘察、设计、施工和养护历史资料，评估人员的现场调

查资料，以及国家、地方和行业现行有关的标准、规范等。

边坡稳定性风险评估时，应区分填方边坡、土质挖方边坡、岩质挖方边坡、二元介质边坡进行；

对于半填半挖路基边坡，根据两侧边坡填挖情况，分别按填方边坡和挖方边坡进行。

应根据边坡所处位置的工程地质环境和边坡变形状况，按附录A进行边坡破坏类型识别，并应在

边坡基本信息齐全，以及危险诱发类因素、危险抑制类因素和危害类因素等信息可靠的基础上进行边坡

稳定性风险评估。

边坡稳定性风险评估方法包括主控因素法与指标体系法，主要工作流程应按图1进行。

确定待评边坡

影响因素调查

是

主控因素法

否

边坡稳定性风险指标评分

指标体系法计算风险指数

确定风险等级

制订风险对策

编制风险评估报告

图1边坡稳定性风险评估工作流程

5影响因素调查

一般规定

2

DB34/T4396—2023

5.1.1边坡稳定性风险影响因素调查应包括基本信息、危险诱发类因素、危险抑制类因素、危害类因

素等内容。

5.1.2调查工作应遵循安全、及时、有效等原则，注重作业安全，减少对车辆通行的影响，确保调查

数据的有效性。

5.1.3边坡调查应遵循下列基本要求：

a)应现场调查，由整体到局部、宏观到微观，以及面、线、点相结合，宜辅以无人机倾斜摄影、

三维激光雷达测量等技术，整体掌握坡体结构、构造和稳定性，以及已有的和潜在的变形类型、

位置及范围；

b)宜采用文献资料收集、座谈走访等方式，补充完善调查资料；

c)应详细收集边坡的勘察、设计、施工、监理、监测、养护等资料；

d)应对边坡周边群众及养护管理人员进行座谈走访；

e)应现场调查边坡的现状及历史变形情况；

f)对二元介质边坡破坏类型，除应调查岩土接触面处的变形破坏特征外，还应调查土层变形特征；

g)应对边坡及排水设施、防护工程、支挡结构的变形和裂缝进行量测。

5.1.4边坡调查范围宜包括坡面区域和坡体外围可能对边坡稳定性有潜在危险性和危害性影响的区域，

并按下列原则确定：

a)沿边坡走向宜以两侧纵向填挖交界处外延不小于2.0倍坡高的范围；

b)垂直边坡走向应以影响边坡稳定的范围为界，不宜小于2.0倍坡高；

c)对可能沿岩土界面滑动的填方边坡、土质挖方边坡、二元介质边坡，前缘应大于可能的剪出口

位置，后部应大于可能滑动的后缘边界；

d)外倾结构面控制的岩质挖方边坡和二元介质边坡调查范围，宜根据组成边坡的岩土性质及可

能的破坏模式确定；

e)当边坡发生落石、崩塌、滑坡、支挡结构等失稳破坏时，宜按失稳破坏特征要素确定调查范围。

5.1.5开展山区营运高速公路边坡稳定性风险评估的影响因素调查工作，应符合JTG5150和JTG5210

的规定，并按附录B和附录C的要求，将调查评分结果填入相应表格。

5.1.6调查工作完成后应建立“一坡一档”制度，及时做好资料的归档工作。

基本信息

边坡基本信息调查应包括下列内容：

a)边坡的位置，包括对应路线名称、编号、方向、起讫桩号等；

b)建（改）造年份、管养单位等；

c)路基宽度、车道数、设计时速等；

d)边坡类型、坡长、坡级等。

危险诱发类因素

5.3.1危险诱发类因素调查应包括区域条件、坡体结构、其他诱发因素等内容。

5.3.2区域条件调查应包括下列内容：

a)边坡所处山体的最大相对高差、山体自然坡度等微地形地貌；

b)边坡所处区域的地质灾害易发分区、地震动峰值加速度等工程地质条件；

c)边坡所处区域的日最大降雨量、年降水量、最低月平均气温、地表水活动、地下水活动等气象

与水文地质条件。

3

DB34/T4396—2023

5.3.3坡体结构调查应包括下列内容。

a)边坡高度、边坡坡角等断面几何特征。

b)不同边坡类型的坡体岩土性质：

1)填方边坡包括坡体填料、基底坡面与边坡坡向的关系、基底条件、控制性层面等；

2)土质挖方边坡包括土体类型、土体密实度、土体湿度状态、黏性土稠度状态等；

3)岩质挖方边坡包括岩石坚硬程度、结构面发育程度、结构面结合程度、外倾结构面倾角等；

4)二元介质边坡包括土质挖方边坡和岩质挖方边坡的坡体岩土性质。

c)坡体病害历史、坡体变形现状等坡体变形状况。

5.3.4其他诱发因素调查应包括交通荷载等级、人为扰动、浸水冲蚀、其他偶发因素等内容。

危险抑制类因素

5.4.1危险抑制类因素调查应包括排水设施状况、防护工程状况、支挡结构状况、其他抑制因素等内

容。

5.4.2边坡排水设施包括地表排水设施、地下排水设施，调查应包括下列内容：

a)边沟、排水沟、截水沟、急流槽与跌水、蒸发池等淤积、破裂、变形漏水、冲刷损毁等状况，

沟涵是否相连、排水是否畅通等；

b)坡面泄水孔、仰斜排水孔等淤堵状况；

c)渗沟、排水隧洞等堵塞、出水口变形等状况；

d)渗井、集水井等淤积堵塞、井壁变形破损等状况。

5.4.3边坡防护工程包括植物防护、工程防护、综合防护、导流建筑物，调查应包括下列内容：

a)植物防护：坡面绿化类型及效果，坡面冲刷等状况；

b)工程防护、导流建筑物：勾缝、沉降缝损坏，坡面渗水、漏水，泄水孔堵塞等表观性破损状况，

基础淘空、墙体脱空、裂缝、鼓肚、下沉等结构性损坏状况，有无整体开裂、倾斜、滑移、倒

塌等状况；

c)综合防护包括植物防护和工程防护的状况，其中柔性防护结构包括防护网破损、锈蚀，防护网

内落石兜集，被动柔性网的锚头松动或锈蚀、立柱松动或破坏等状况。

5.4.4边坡支挡结构包括挡土墙、锚固结构、抗滑桩，调查应包括下列内容：

a)挡土墙：勾缝、沉降缝损坏，坡面渗水、漏水，泄水孔堵塞等表观性破损状况，基础淘空、墙

体脱空、裂缝、鼓肚、下沉等结构性损坏状况，有无整体开裂、倾斜、滑移、倒塌等状况；

b)锚固结构：锚头锈蚀、封锚混凝土破坏等表观性损坏状况，锚固结构断裂、应力松弛，内锚固

段失效滑移，地梁或框架梁开裂、脱空等结构性损坏；

c)抗滑桩：蜂窝、麻面、露筋等表观性破损状况，裂缝、混凝土局部压溃造成钢筋保护层剥落、

混凝土或钢筋被拉断、折断、剪断等结构性损坏状况，侧向稳定性不足，整体倾斜、滑移等整

体变形状况。

5.4.5其他抑制因素调查应包括植被覆盖度、管养水平等内容。

危害类因素

5.5.1危害类因素调查应包括对高速公路危害程度、对周边设施危害程度、对环境危害程度等内容。

5.5.2对高速公路危害程度调查应包括下列内容：

a)边坡影响范围内的路面、桥梁、隧道、涵洞、通道、交安设施、附属设施等路内设施情况；

b)边坡病害、失稳或灾害发生后预计中断交通时间、预计路内设施修复时间、预估经济损失等。

4

DB34/T4396—2023

5.5.3对周边设施危害程度调查应包括边坡影响范围内的其他公路、地表建筑物、地下埋藏物、高压

线、水体设施等路外设施情况及其安全等级、位置等内容。

5.5.4对环境危害程度应调查边坡是否处于依法设立的各级各类保护区域或对建设项目产生的环境影

响特别敏感的区域。

6评估指标体系

一般规定

6.1.1边坡稳定性风险评估包括危险性评估和危害性评估。其中，危险性评估应在获得边坡基本信息

及危险诱发类因素和危险抑制类因素的信息基础上进行，危害性评估应在获得边坡危害类因素信息的

基础上进行。

6.1.2边坡稳定性风险评估宜采用指标体系法进行，其三级指标体系应符合表1的规定，各项指标最

高分值均为100分。

表1山区营运高速公路边坡稳定性风险评估指标体系

一级指标二级指标三级指标

微地形地貌

山体最大相对高差（X11）、山体自然坡度（X12）

（X1）

工程地质条件

地质灾害易发分区（X21）、地震动峰值加速度（X22）

（X2）

气象与水文地质条件日最大降雨量（X31）、年降水量（X32）、

（X3）最低月平均气温（X33）、地表水活动（X34）、地下水活动（X35）

断面几何特征

边坡高度（X41）、边坡坡角（X42）

（X4）

危险诱发类指标坡体填料（X51）、基底坡面与边坡坡向的关系（X52）、

填方边坡

（X）基底条件（X53）、控制性层面（X54）

坡体岩土性质土体类型（X51）、土体密实度（X52）、

土质挖方边坡

（X5）土体湿度状态（X53）、黏性土稠度状态（X54）

岩石坚硬程度（X51）、结构面发育程度（X52）、

岩质挖方边坡

结构面结合程度（X53）、外倾结构面倾角（X54）

坡体变形状况

坡体病害历史（X61）、坡体变形现状（X62）

（X6）

其他诱发因素交通荷载等级（X71）、人为扰动（X72）、

（X7）浸水冲蚀（X73）、其他偶发因素（X74）

排水设施状况

地表排水设施（Y11）、地下排水设施（Y12）

（Y1）

危险抑制类指标防护工程状况植物防护（Y21）、工程防护（Y22）、

（Y）（Y2）综合防护（Y23）、导流建筑物（Y24）

支挡结构状况

挡土墙（Y31）、锚固结构（Y32）、抗滑桩（Y33）

（Y3）

5

DB34/T4396—2023

一级指标二级指标三级指标

其他抑制因素

植被覆盖度（Y41）、管养水平（Y42）

（Y4）

对高速公路危害程度预计路内设施危害程度（Z11）、预计中断交通时间（Z12）、

（Z1）预估经济损失（Z13）

危害类指标对周边设施危害程度

设施重要程度（Z21）、设施位置（Z22）

（Z）（Z2）

对环境危害程度

环境影响区（Z31）

（Z3）

危险诱发类指标

6.2.1微地形地貌

微地形地貌（X1）的三级指标根据待评边坡所处山体的几何特征按表2确定评分值。

表2微地形地貌的三级指标评分标准

评估指标评分标准分值说明

ΔH≤5020—

山体最大相对高差a50＜ΔH≤20040—

（X11）200＜ΔH≤30060—

ΔH/m300＜ΔH≤50080—

ΔH＞500100—

β≤520—

山体自然坡度b5＜β≤1540—

（X12）15＜β≤3560—

β/（°）35＜β≤5580—

β＞55100—

a山体最大相对高差是指边坡所处山体的山顶至山脚（或谷底）的最大高差

b山体自然坡度是指坡体调查范围内填挖前的自然山体最大综合坡度的角度

6.2.2工程地质条件

工程地质条件（X2）的三级指标按表3确定评分值。地质灾害易发分区（X21）和地震动峰值加速度

（X22）分别根据待评边坡所处安徽省地质灾害易发分区（见附录D）和GB18306地震动参数分区值范

围划分评分标准。

表3工程地质条件的三级指标评分标准

评估指标评分标准分值说明

地质灾害非易发区25—

地质灾害易发分区地质灾害低易发区50—

（X21）地质灾害中易发区75—

地质灾害高易发区100—

6

DB34/T4396—2023

评估指标评分标准分值说明

α≤0.0520—

地震动峰值加速度0.05＜α≤0.1040—

（X22）0.10＜α≤0.1560—

α/g0.15＜α≤0.2080—

α＞0.20100—

6.2.3气象与水文地质条件

气象与水文地质条件（X3）的三级指标按表4确定评分值。其中，日最大降雨量（X31）和年降水量

（X32）分别根据GB/T28592的24h降雨量等级划分和JTJ003二级自然区划的特征与指标划分评

分标准。

表4气象与水文地质条件的三级指标评分标准

评估指标评分标准分值说明

微量降雨（零星小雨）、

Qd≤24.920

小雨、中雨

日最大降雨量

25.0≤Qd≤49.940大雨

（X31）

50.0≤Qd≤99.960暴雨

Qd/mm

100.0≤Qd≤249.980大暴雨

Qd≥250.0100特大暴雨

Qy≤60025—

年降水量

600＜Qy≤100050—

（X32）

1000＜Qy≤140075—

Qy/mm

Qy＞1400100—

Tmin≥625—

最低月平均气温

6＞Tmin≥450—

（X33）

4＞Tmin≥275—

Tmin/℃

Tmin＜2100—

排泄畅通25无任何淤积

地表水活动排泄较畅通50存在小部分淤积

（X34）排泄较不畅75存在大范围淤积

排泄不畅100无法排泄地表水

坡面无渗水25—

地下水活动坡面点状渗水50—

（X35）坡面线状渗水75—

坡面面状渗水100—

6.2.4断面几何特征

断面几何特征（X4）的三级指标应区分填方边坡、土质挖方边坡、岩质挖方边坡，按表5确定评分

值。边坡高度（X41）和边坡坡角（X42）根据JTGD30划分评分标准。

7

DB34/T4396—2023

表5断面几何特征的三级指标评分标准

评估指标评分标准分值说明

H≤325—

3＜H≤850—

填方边坡

8＜H≤1575—

H＞15100—

H≤820—

8＜H≤2040—

边坡高度

土质挖方边坡20＜H≤3060—

（X41）

30＜H≤4080—

H/m

H＞40100—

H≤1520—

15＜H≤3040—

岩质挖方边坡30＜H≤4560—

45＜H≤6080—

H＞60100—

θ≤24.020综合坡率
