GB/T 19747-2025 金属和合金的腐蚀 双金属大气暴露腐蚀评定

ICS77060

CCSH.25

中华人民共和国国家标准

GB/T19747—2025/ISO74412015

:

代替GB/T19747—2005

金属和合金的腐蚀

双金属大气暴露腐蚀评定

Corrosionofmetalsandalloys—Determinationofbimetalliccorrosion

inatmosphericexposurecorrosiontests

ISO74412015IDT

(:,)

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T19747—2025/ISO74412015

:

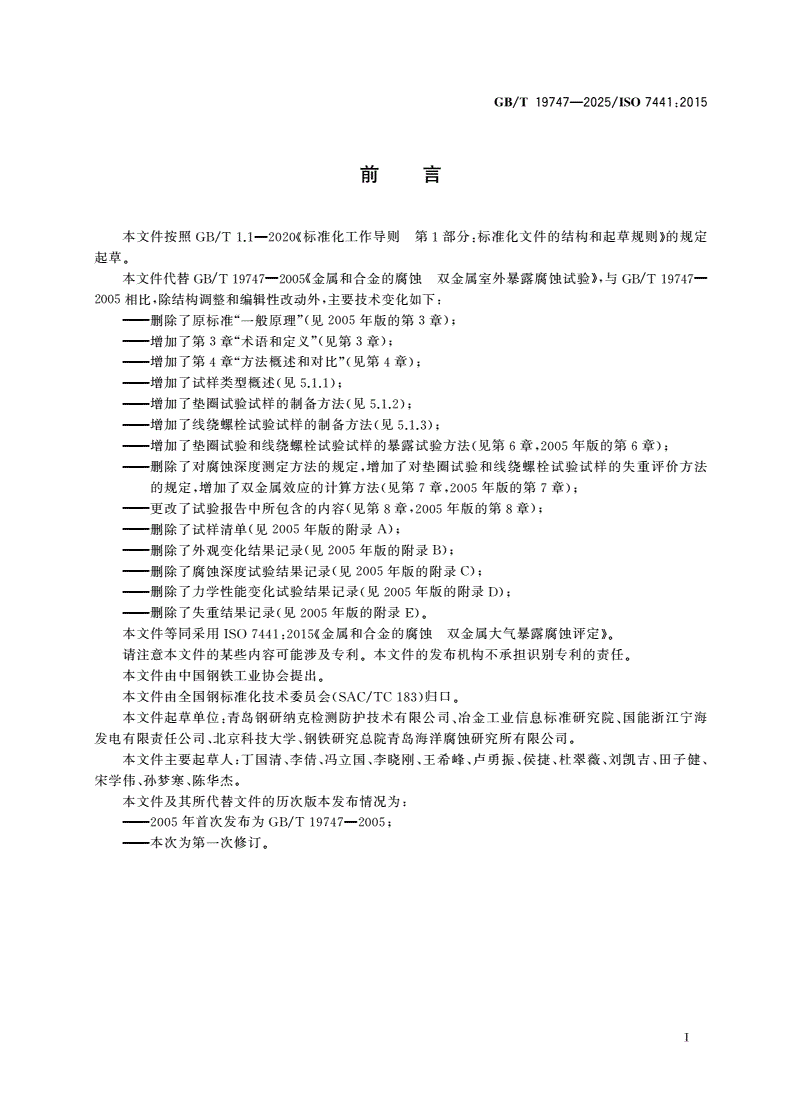

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替金属和合金的腐蚀双金属室外暴露腐蚀试验与

GB/T19747—2005《》,GB/T19747—

相比除结构调整和编辑性改动外主要技术变化如下

2005,,:

删除了原标准一般原理见年版的第章

———“”(20053);

增加了第章术语和定义见第章

———3“”(3);

增加了第章方法概述和对比见第章

———4“”(4);

增加了试样类型概述见

———(5.1.1);

增加了垫圈试验试样的制备方法见

———(5.1.2);

增加了线绕螺栓试验试样的制备方法见

———(5.1.3);

增加了垫圈试验和线绕螺栓试验试样的暴露试验方法见第章年版的第章

———(6,20056);

删除了对腐蚀深度测定方法的规定增加了对垫圈试验和线绕螺栓试验试样的失重评价方法

———,

的规定增加了双金属效应的计算方法见第章年版的第章

,(7,20057);

更改了试验报告中所包含的内容见第章年版的第章

———(8,20058);

删除了试样清单见年版的附录

———(2005A);

删除了外观变化结果记录见年版的附录

———(2005B);

删除了腐蚀深度试验结果记录见年版的附录

———(2005C);

删除了力学性能变化试验结果记录见年版的附录

———(2005D);

删除了失重结果记录见年版的附录

———(2005E)。

本文件等同采用金属和合金的腐蚀双金属大气暴露腐蚀评定

ISO7441:2015《》。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国钢铁工业协会提出

。

本文件由全国钢标准化技术委员会归口

(SAC/TC183)。

本文件起草单位青岛钢研纳克检测防护技术有限公司冶金工业信息标准研究院国能浙江宁海

:、、

发电有限责任公司北京科技大学钢铁研究总院青岛海洋腐蚀研究所有限公司

、、。

本文件主要起草人丁国清李倩冯立国李晓刚王希峰卢勇振侯捷杜翠薇刘凯吉田子健

:、、、、、、、、、、

宋学伟孙梦寒陈华杰

、、。

本文件及其所代替文件的历次版本发布情况为

:

年首次发布为

———2005GB/T19747—2005;

本次为第一次修订

———。

Ⅰ

GB/T19747—2025/ISO74412015

:

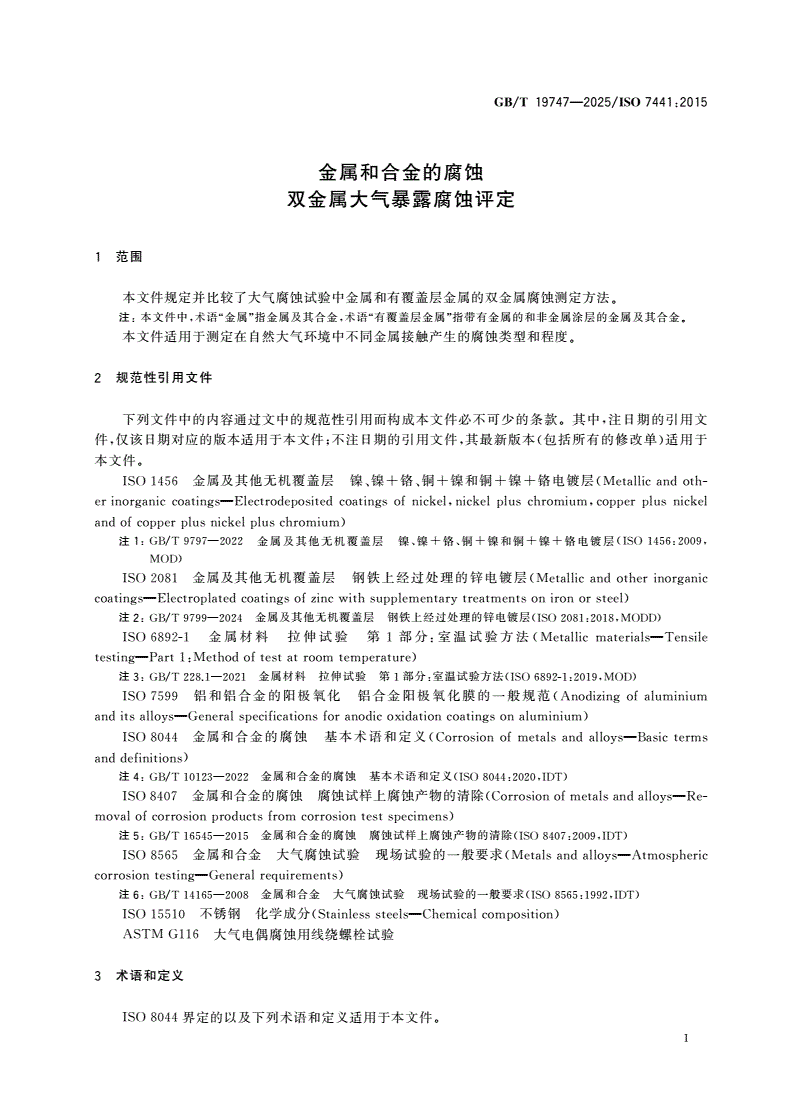

金属和合金的腐蚀

双金属大气暴露腐蚀评定

1范围

本文件规定并比较了大气腐蚀试验中金属和有覆盖层金属的双金属腐蚀测定方法

。

注本文件中术语金属指金属及其合金术语有覆盖层金属指带有金属的和非金属涂层的金属及其合金

:,“”,“”。

本文件适用于测定在自然大气环境中不同金属接触产生的腐蚀类型和程度

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

金属及其他无机覆盖层镍镍铬铜镍和铜镍铬电镀层

ISO1456、+、+++(Metallicandoth-

erinorganiccoatings—Electrodepositedcoatingsofnickel,nickelpluschromium,copperplusnickel

andofcopperplusnickelpluschromium)

注1金属及其他无机覆盖层镍镍铬铜镍和铜镍铬电镀层

:GB/T9797—2022、+、+++(ISO1456:2009,

MOD)

金属及其他无机覆盖层钢铁上经过处理的锌电镀层

ISO2081(Metallicandotherinorganic

coatings—Electroplatedcoatingsofzincwithsupplementarytreatmentsonironorsteel)

注2金属及其他无机覆盖层钢铁上经过处理的锌电镀层

:GB/T9799—2024(ISO2081:2018,MODD)

金属材料拉伸试验第部分室温试验方法

ISO6892-11:(Metallicmaterials—Tensile

testing—Part1:Methodoftestatroomtemperature)

注3金属材料拉伸试验第部分室温试验方法

:GB/T228.1—20211:(ISO6892-1:2019,MOD)

铝和铝合金的阳极氧化铝合金阳极氧化膜的一般规范

ISO7599(Anodizingofaluminium

anditsalloys—Generalspecificationsforanodicoxidationcoatingsonaluminium)

金属和合金的腐蚀基本术语和定义

ISO8044(Corrosionofmetalsandalloys—Basicterms

anddefinitions)

注4金属和合金的腐蚀基本术语和定义

:GB/T10123—2022(ISO8044:2020,IDT)

金属和合金的腐蚀腐蚀试样上腐蚀产物的清除

ISO8407(Corrosionofmetalsandalloys—Re-

movalofcorrosionproductsfromcorrosiontestspecimens)

注5金属和合金的腐蚀腐蚀试样上腐蚀产物的清除

:GB/T16545—2015(ISO8407:2009,IDT)

金属和合金大气腐蚀试验现场试验的一般要求

ISO8565(Metalsandalloys—Atmospheric

corrosiontesting—Generalrequirements)

注6金属和合金大气腐蚀试验现场试验的一般要求

:GB/T14165—2008(ISO8565:1992,IDT)

不锈钢化学成分

ISO15510(Stainlesssteels—Chemicalcomposition)

大气电偶腐蚀用线绕螺栓试验

ASTMG116

3术语和定义

界定的以及下列术语和定义适用于本文件

ISO8044。

1

GB/T19747—2025/ISO74412015

:

31

.

测试试样testspecimen

用于不同材料接触造成的双金属腐蚀测定的暴露试样

。

32

.

对比试样referencespecimen

与测试试样相同结构和设计但制备暴露和测定不遭受双金属腐蚀的试样如与惰性不导电材料

,、,、

或相同材料非不同的材料接触

()。

33

.

标准试样standardspecimen

用于确定无双金属腐蚀试验环境腐蚀性的试样

。

34

.

空白试样controlspecimen

与测试试样制备和测定方式相同存放在不腐蚀的可控环境下而非在试验环境中的试样

,()。

4方法概述和对比

大气暴露腐蚀试验双金属腐蚀测定有几种方法本文件对比并描述了其中种方法

。3:

矩形板

———;

垫圈

———;

线绕螺栓

———。

表给出了这几种方法的概述和对比每种结构都有自己的优点试验方法的选择应根据试验项

1。,

目需要矩形板试验方法的主要优点是能够测定机械性能垫圈试验方法是唯一不需要提前知道哪种

。。

材料是阳极的方法线绕螺栓试验方法的主要优点是暴露时间短

。。

表1用于评估大气中双金属腐蚀的矩形板垫圈和线绕螺栓试验方法对比

、

影响矩形板垫圈线绕螺栓

敏感性暴露时间年年天a

()≥1≥1>90

材料限制无无金属线阳极

不需要提前知道哪种材料是需要提前知道哪种材料

阳极阴极需要提前知道哪种材料是阳极

/阳极是阳极

评价方法质量损失机械性能质量损失质量损失

、

在不拉断金属线情况下

在暴露试验过程中维持试板电在暴露试验过程中维持试板电

机械操作保持足够的金属线张力

接触困难接触困难

困难

缝隙腐蚀可能存在缝隙腐蚀问题可能存在缝隙腐蚀问题缝隙腐蚀风险较小

a在特定条件下允许缩短暴露时间见第章

,,6。

5试样准备

51试样类型

.

511概述

..

在确定双金属腐蚀风险时在特定的测试中试样不仅仅由于双金属效应而遭受更严重的腐蚀例

,,。

2

GB/T19747—2025/ISO74412015

:

如在线绕螺栓试验中在特定应用时金属线张力可能影响试验结果所以根据测试目的确定需要第

,,,。,

章定义的哪几种类型的试样测试试样对比试样标准试样和空白试样

3(、、)。

注测试试样和对比试样结果的对比给出了双金属腐蚀相对的风险但是当因为特定试样设计而没有双金属腐蚀

:,

风险时对比试样通常不适合评价绝对腐蚀侵蚀而使用标准试样更加合适如所述的平的或不规

,,。ISO8565

则的试样的使用取决于试验材料预期用途
