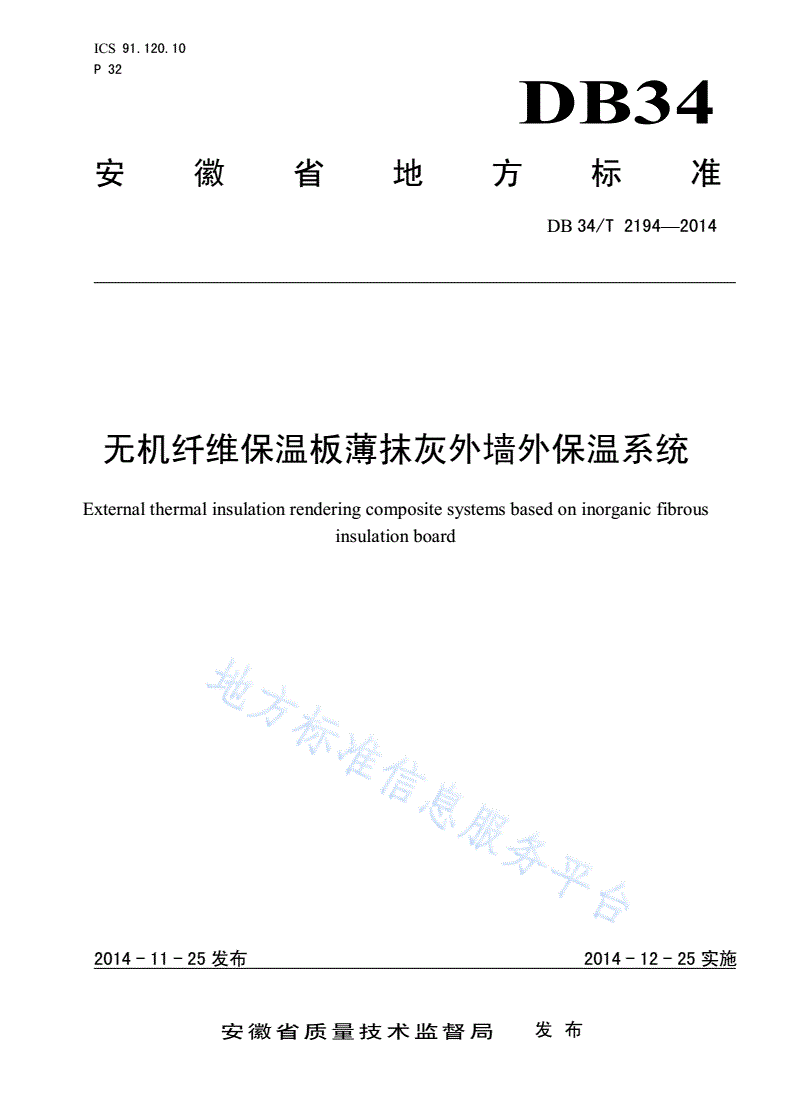

DB34/T 2194-2014 无机纤维保温板薄抹灰外墙外保温系统

ICS91.120.10

P32

DB34

安徽省地方标准

DB34/T2194—2014

无机纤维保温板薄抹灰外墙外保温系统

Externalthermalinsulationrenderingcompositesystemsbasedoninorganicfibrous

insulationboard

文稿版次选择

2014-11-25发布2014-12-25实施

安徽省质量技术监督局发布

DB34/T2194—2014

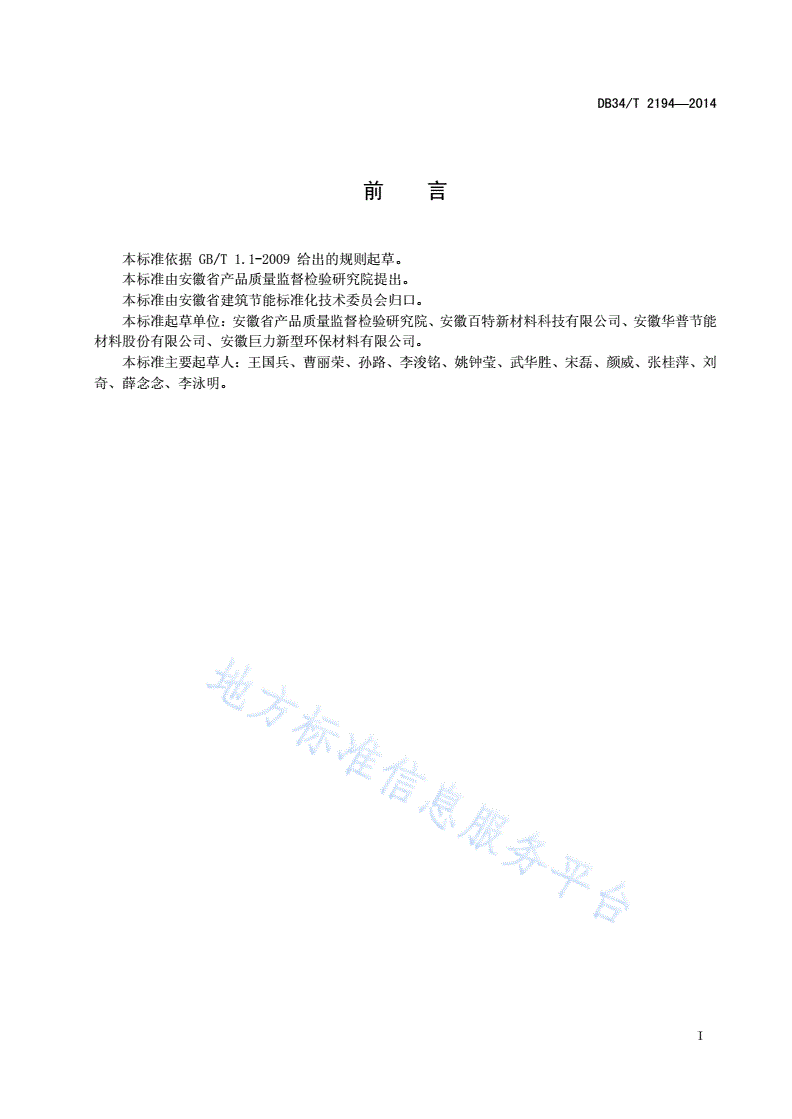

前言

本标准依据GB/T1.1-2009给出的规则起草。

本标准由安徽省产品质量监督检验研究院提出。

本标准由安徽省建筑节能标准化技术委员会归口。

本标准起草单位：安徽省产品质量监督检验研究院、安徽百特新材料科技有限公司、安徽华普节能

材料股份有限公司、安徽巨力新型环保材料有限公司。

本标准主要起草人：王国兵、曹丽荣、孙路、李浚铭、姚钟莹、武华胜、宋磊、颜威、张桂萍、刘

奇、薛念念、李泳明。

I

DB34/T2194—2014

无机纤维保温板薄抹灰外墙外保温系统

1范围

本标准规定了无机纤维保温板薄抹灰外墙外保温系统产品的术语和定义、分类和标记、要求、试验

方法、检验规则、产品合格证和使用说明书，以及产品的包装、运输和贮存。

本标准适用于工业与民用建筑采用的无机纤维保温板薄抹灰外墙外保温系统（涂料饰面或幕墙饰

面）产品，组成系统的各种材料应由系统产品制造商配套供应。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T5486-2008无机硬质绝热制品试验方法

GB/T6342泡沫塑料与橡胶线性尺寸的测定

GB/T8811-2008硬质泡沫塑料尺寸稳定性试验方法

GB8624建筑材料及制品燃烧性能分级

GB/T10294-2008绝热材料稳态热阻及有关特性的测定防护热板法

GB/T10295-2008绝热材料稳态热阻及有关特性的测定热流计法

GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料

JG149-2003膨胀聚苯板薄抹灰外墙外保温系统

JG/T157-2009建筑外墙用腻子

JG/T158胶粉聚苯颗粒外墙外保温系统材料

JG/T366-2012外墙保温用锚栓

JC/T841耐碱玻璃纤维网布

JGJ/T70-2009建筑砂浆基本性能试验方法标准

3术语和定义

下列术语和定义适用于本文件。

3.1

无机纤维保温板

无机纤维保温板是包含铝、钙等金属元素的高聚硅酸盐纤维、玻璃纤维等超细无机纤维为主要原材

料加入纳米无机粘合剂、憎水剂及其他添加物，充分搅拌均匀后，经成型、烘干、切割而成的保温板。

3.2

无机纤维保温板薄抹灰外墙外保温系统

1

DB34/T2194—2014

置于建筑物外墙外侧的保温及饰面系统（涂料饰面或幕墙饰面），是由保温板、胶粘剂和锚栓、抹

面胶浆和耐碱玻璃纤维网布、涂料或干挂石材、金属幕墙等组成的系统产品。该系统采用粘接固定方式

与基层连接固定，辅有锚栓，其基本构造见表1。

表1无机纤维保温板薄抹灰外墙外保温系统基本构造

基层墙体系统基本构造

构造示意图

①粘结层②保温层③连接件④抹面层⑤饰面层⑥

混凝土墙

抹面胶浆+

体、各种砌无机纤维涂料（或幕

胶粘剂锚栓耐碱玻璃

体墙体+防保温板墙饰面）

纤维网布

水找平层

⑥⑤④③②①

3.3基层

建筑物中起承载或围护作用的外墙墙体，可以是混凝土墙体或各种砌体墙体。

4分类和标记

4.1分类

外墙外保温系统按抗冲击能力分为普通型（P）和加强型（Q）两种类型：

a)P型外保温系统用于一般建筑物2m以上墙面；

b)Q型外保温系统主要用于建筑首层或2m以下墙面，以及对抗冲击有特殊要求的部位。

4.2标记

无机纤维保温板薄抹灰外墙外保温系统的标记由代号和类型组成。

ICF□

系统类型(P型或Q型)

无机纤维保温板的英文缩写

5要求

5.1无机纤维保温板薄抹灰外墙外保温系统

系统的性能应符合表2的要求。

2

DB34/T2194—2014

表2无机纤维保温板薄抹灰外墙外保温系统的性能指标

项目性能指标
