DB37/T 3717-2019 电动汽车充电站验收规范

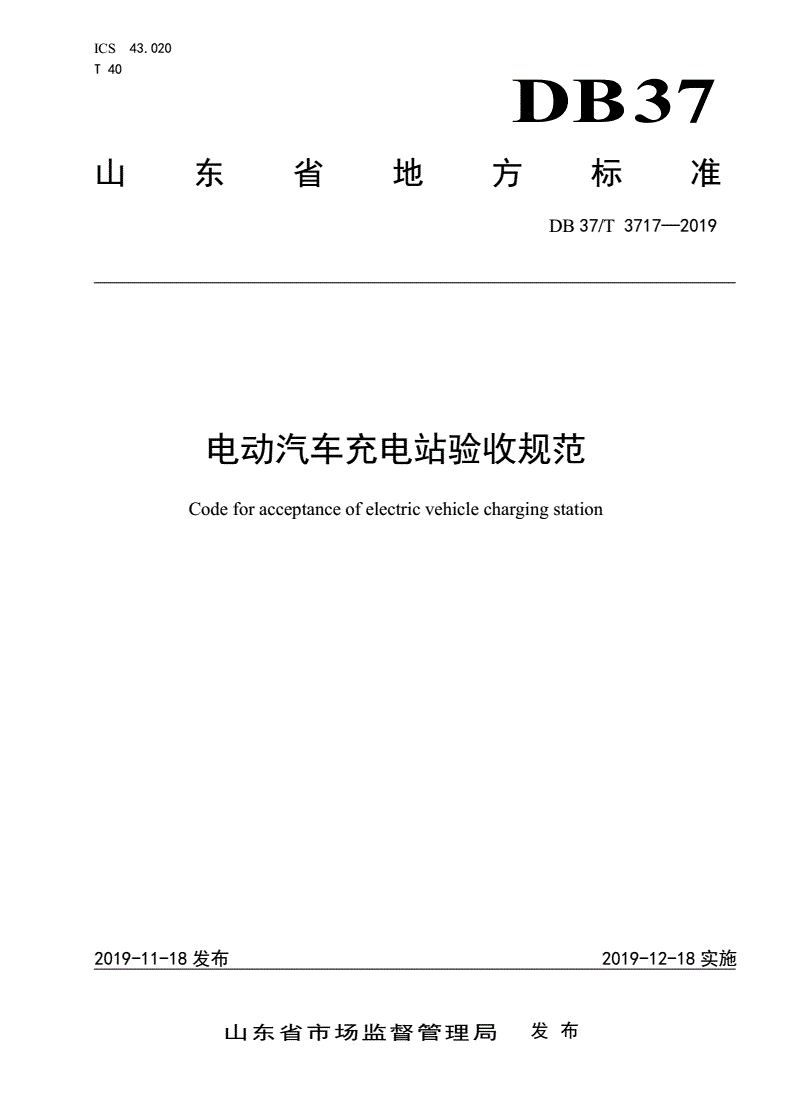

ICS43.020

T40

DB37

山东省地方标准

DB37/T3717—2019

电动汽车充电站验收规范

Codeforacceptanceofelectricvehiclechargingstation

2019-11-18发布2019-12-18实施

山东省市场监督管理局发布

DB37/T3717—2019

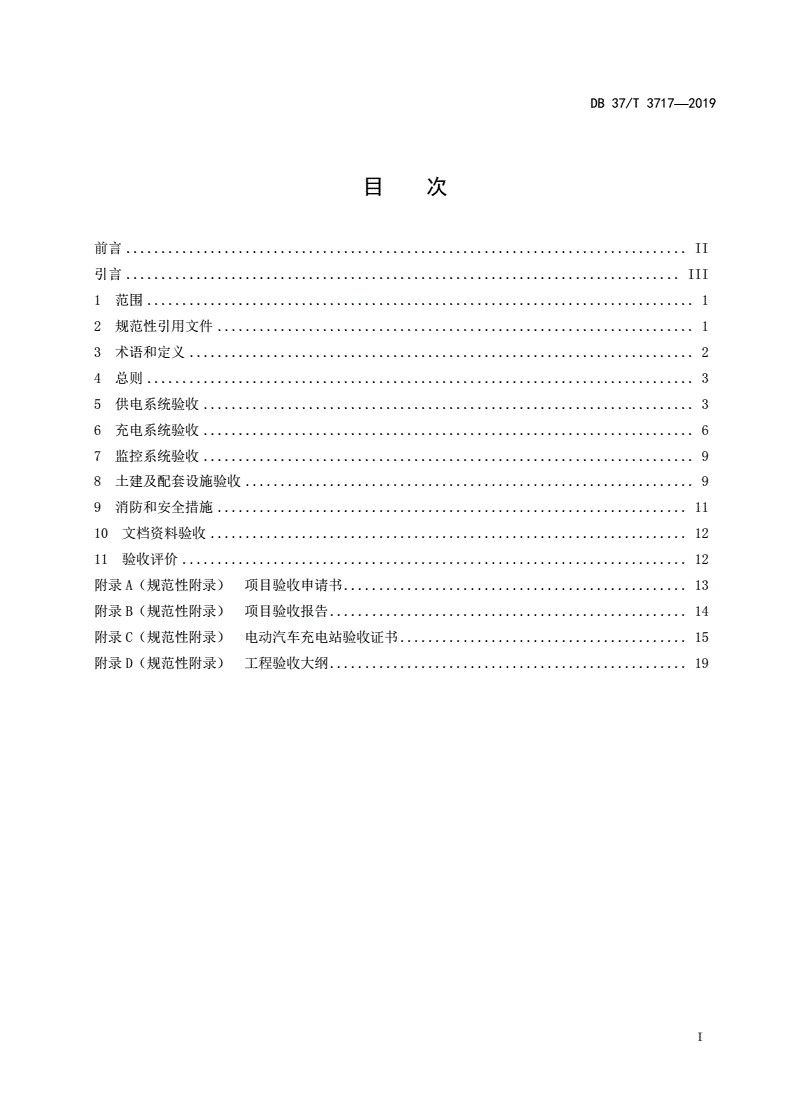

目次

前言................................................................................II

引言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4总则..............................................................................3

5供电系统验收......................................................................3

6充电系统验收......................................................................6

7监控系统验收......................................................................9

8土建及配套设施验收................................................................9

9消防和安全措施...................................................................11

10文档资料验收....................................................................12

11验收评价........................................................................12

附录A（规范性附录）项目验收申请书.................................................13

附录B（规范性附录）项目验收报告...................................................14

附录C（规范性附录）电动汽车充电站验收证书.........................................15

附录D（规范性附录）工程验收大纲...................................................19

I

DB37/T3717—2019

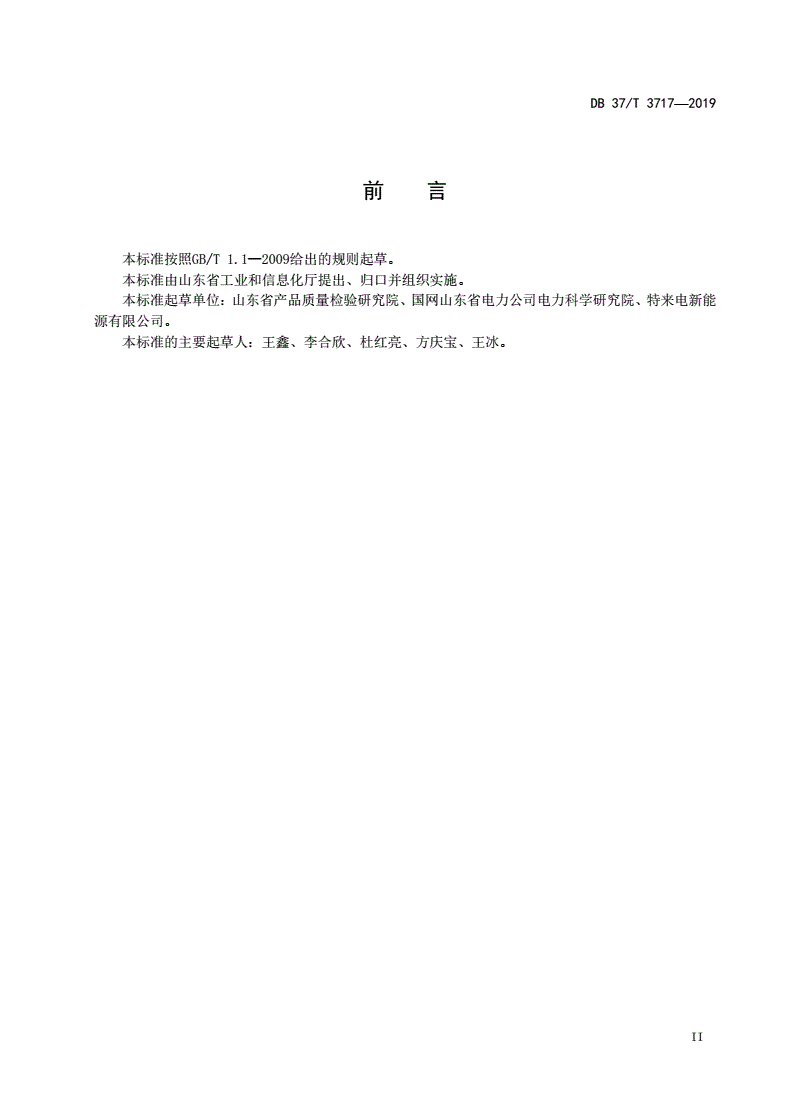

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省工业和信息化厅提出、归口并组织实施。

本标准起草单位：山东省产品质量检验研究院、国网山东省电力公司电力科学研究院、特来电新能

源有限公司。

本标准的主要起草人：王鑫、李合欣、杜红亮、方庆宝、王冰。

II

DB37/T3717—2019

引言

为了促进山东省电动汽车产业的发展和应用，支撑电动汽车充电站建设，加强电动汽车充电站设施

工程质量，统一验收标准，确保工程质量，制定本标准。本标准适用于新建、扩建和改建的电动汽车充

电站的竣工验收。

本标准涵盖了电动汽车充电站的验收总则、验收要求、验收评价，是山东省电动汽车充电站建设的

基本要求和标准。

III

DB37/T3717—2019

电动汽车充电站验收规范

1范围

本标准规定了山东省电动汽车充电站的验收总则、验收要求、验收评价。

本标准适用于山东省内新建、扩建和改建的电动汽车充电站的验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB3096声环境质量标准

GB5768.2道路交通标志

GB/T14549电能质量公用电网谐波

GB/T18487.1电动汽车传导充电系统第1部分：通用要求

GB/T20234.1电动汽车传导充电用连接装置第1部分：通用要求

GB/T20234.2电动汽车传导充电用连接装置第2部分：交流充电接口

GB/T20234.3电动汽车传导充电用连接装置第3部分：直流充电接口

GB/T27930电动汽车非车载传导式充电机与电池管理系统之间的通信协议

GB/T28569电动汽车交流充电桩电能计量

GB/T29316电动汽车充换电设施电能质量技术要求

GB/T29317电动汽车充换电设施术语

GB/T29318电动汽车非车载充电机电能计量

GB/T29781电动汽车充电站通用要求

GB/T31525图形标志电动汽车充换电设施标志

GB50016建筑设施防火规范

GB50034建筑照明设计标准

GB5005320kV及以下变电所设计规范

GB50054低压配电设计规范

GB50057建筑物防雷设计规范

GB50065交流电气装置的接地设计规范

GB50140建筑灭火器配置设计规范

GB50149电气装置安装工程母线装置施工及验收规范

GB50168电气装置安装工程电缆线路施工及验收规范

GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范

GB50203砌体工程施工质量验收规范

GB50207屋面工程施工质量验收规范

GB50209建筑地面工程施工质量验收规范

GB50210建筑装饰装修工程施工质量验收规范

1

DB37/T3717—2019

GB50219水喷雾灭火系统技术规范

GB50229火力发电厂与变电所设计防火规范

GB50242建筑给水排水及采暖工程施工质量验收规范

GB50255电气装置安装工程电力变流设备施工及验收规范

GB50259电气装置安装工程电气照明装置施工及验收规范

GB50303建筑电气工程施工质量验收规范

GB50343建筑物电子信息系统防雷技术规范

GB/T50348安全防范工程技术规范

GB505751kV及以下配线工程施工与验收规范

GB50966电动汽车充电站设计规范

JJG1149电动汽车非车载充电机

NB/T33001电动汽车非车载传导式充电机技术条件

NB/T33002电动汽车交流充电桩技术条件

NB/T33004电动汽车充换电设施工程施工和竣工验收规范

NB/T33008.1电动汽车充电设备检验试验规范第1部分：非车载充电机

NB/T33008.2电动汽车充电设备检验试验规范第2部分：交流充电桩

DL/T448电能计量装置技术管理规程

Q/GDW11164电动汽车充换设施工程施工和竣工验收规范

3术语和定义

GB/T29317、GB/T29781和GB/T18487.1中界定的以及下列术语和定义适用于本文件。

3.1

验收acceptance

电动汽车充电站设施在现场安装调试完成并达到现场试运行条件后进行的验收工作，检验充电站设

施是否满足合同、设计图纸等技术文件和相关标准规范的要求。

[修改：Q/GDW11164，术语和定义3.1]

3.2

差异difference

验收过程中发现的与合同、设计图纸等技术文件或相关标准规范所规定的具体条款之间存在的不相

符合的项目，或者新提出的与原合同技术文件或相关技术规范不一致的技术要求。

[修改：Q/GDW11164，术语和定义3.2]

3.3

缺陷defect

在验收过程中发现的不满足合同、设计图纸等技术文件或相关标准规范规定的基本功能和主要性能

指标，且影响充电站设施正常运行和功能使用的差异。

[引用：Q/GDW11164，术语和定义3.3]

3.4

偏差deflection

2

DB37/T3717—2019

在验收测试中不满足合同技术文件或技术标准规定的具体功能和性能指标，但不影响系统稳定运行

且可通过简易修改补充得以纠正的问题。

[引用：Q/GDW11164，术语和定义3.4]

4总则

4.1充电站验收基本要求。充电站验收必须执行国家、行业及山东省的有关法律、法规、技术标准，

符合电力建设验收标准、规范的有关要求。

4.2充电站验收前的工作。验收前，应提交申请文件，满足如下验收条件，方可进入验收流程：

a)制造单位已向建设单位提供产品说明书、试验记录、合格证件以及装配图等技术文件；

b)制造单位已向建设单位提交设备验收报告；

c)施工单位完成全部充电设施现场安装工作及调试试验工作，并向建设单位提交安装记录、安装

调试报告及其他验收所要求的工程资料；

d)施工单位向建设单位提交竣工图纸；

e)施工单位向建设单位提交验收申请报告；

f)建设单位提供选址依据以及相关政府部门的批准文件。

4.3验收条件具备后，建设单位应按要求进入验收流程。

4.4在验收过程中，验收工作组应按照验收大纲和验收流程进行验收工作，并在验收测试工作结束后

完成验收报告的编制、上报和审批工作。

4.5验收完成后，验收工作组对发现的问题应发出整改通知书，提出限期整改意见，并对整改情况进

行跟踪和反馈，根据需要再次组织验收，直至整改合格。

5供电系统验收

5.1变压器验收

5.1.1基本要求

检查变压器型号、配置和数量，核对变压器技术参数及实际施工结果与合同、设计图纸等技术文件

是否相符，检查施工记录，应符合GB50053、GB50255和GB50966的有关规定。

5.1.2安装要求

变压器室、配电室的通道、出口、围栏、遮拦设置及设备之间的最小安全净距应符合GB50053中4.2

规定，并联电容器的布置和最小安全净距离应符合GB50053中5.3规定；露天或半露天的变压器四周应

设不低于1.8m高的固定围栏或围墙；变压器外廓与围栏墙的净距不应小于0.8m；变压器底部距地面不

应小于0.3m；供电系统应按照施工图纸进行安装施工；供电设备的安装应牢固可靠、标识明确、内外

清洁；同类电气设备的安装高度，在设计无规定时应一致。

5.1.3变压器常规试验报告

按照变压器试验规程的新设备投运标准，查阅变压器检测报告，核对变压器型号规格、数量、技术

参数以及实际施工结果与合同、设计图纸等技术文件是否相符。

5.1.4变压器联接方式

3

DB37/T3717—2019

变压器宜采用Dyn11联接方式，或符合合同、设计图纸等技术文件，若采用Yyn0联接方式，应保证

由其单相不平衡负荷引起的中性线电流不超过低压绕组额定电流的25%，且其一相的电流在满载时不超

过额定电流。

5.1.5变压器主接线和隔离

变压器主接线的设计和隔离电器的选择应符合GB50053中3.2的规定：

a)高压及低压母线宜采用单母线或分段单母线接线，或符合合同、设计图纸等技术文件；

b)配电所专用电源线的进线开关宜采用断路器或负荷开关-熔断器组合电器，或符合合同、设计

图纸等技术文件；当进线无继电保护和自动装置要求且无需带负荷操作时，可采用隔离开关或

隔离触头；

c)配电所的非专用电源线的进线侧，应装设断路器或负荷开关-熔断器组合电器；

d)变压器低压侧电压为1kV及以下的总开关，宜采用低压断路器或符合合同、设计图纸等技术

文件，当有继电保护或自动切换电源要求时，低压侧总开关和母线分段开关均应采用低压断路

器。

5.1.6户外预装式变电站要求

户外预装式变电站应符合下列要求：

a)预装式变电站需提供第三方省级检测机构出具的型式试验检测报告；

b)预装式变电站的高压进线侧宜采用断路器或负荷开关-熔断器组合电器，或符合合同、设计图

纸等技术文件；

c)户外预装式变电站的进出线宜采用电缆，或符合合同、设计图纸等技术文件。

5.2配电系统验收

5.2.1配电柜验收

检查供电系统配电柜的型号、配置和数量，核对配电柜技术参数及实际施工结果与合同、设计图纸

等技术文件是否相符，检查施工记录，应符合GB50053和GB50171的有关规定，并符合下列要求：

a)配电柜的固定及接地应可靠，配电柜漆层应完好、清洁整齐、标识规范；

b)配电柜内所装电器元件应齐全完好，安装位置应正确，固定应牢固；

c)所有二次回路接线应正确，连接应可靠，标识应齐全清晰；

d)手车或抽屉式开关推入或拉出时应灵活，同型号、规格的手车或抽屉应能互换，机械闭锁应可

靠，照明装置应完好；

e)配电柜的接地母线应与主接地网连接可靠；

f)配电柜孔洞及电缆管应封堵严密，并采取防止电缆管内积水结冰的措施。

5.2.2低压母线及二次回路验收

检查设备的型号、配置和数量，核对设备技术参数及实际施工结果与合同、设计图纸等技术文件是

否相符，检查施工记录，应符合GB50171和GB50149的有关规定，并符合下列要求：

a)所有螺栓、垫圈、闭口销、锁紧销、弹簧垫圈等应齐全可靠；

b)母线配置及安装架设应符合设计要求，且连接应正确；

c)油漆应完好，相色应正确，接地应良好。

5.2.3低压配电验收

4

DB37/T3717—2019

检查低压配线的接线和相序、配电设备布置、配电线路的保护、配电线路的敷设等，核对配电设备

技术参数及实际施工结果与合同、设计图纸等技术文件是否相符，检查施工记录，应符合GB50575和GB

50054的有关规定，并符合下列要求：

a)若高压及低压配电设备设在同一室内，且两者有一侧柜有裸露的母线时，两者之间的净距不应

小于2m；

b)配电室内除本室需用的管道外，不应有其它的管道通过；配电屏的上方及电缆沟内不应敷设水、

气管道；

c)配电线路应装设短路保护和过负荷保护；短路保护电器，应能分断其安装处的预期短路电流；

过负荷保护电器宜采用反时限特性的保护电器或符合合同、设计图纸等技术文件，其分断能力

可低于保护电器安装处的短路电流值，但应能承受通过的短路能量；

d)配电线路的敷设应与场所环境的特征相适应，应避免有动物的情况对布线系统带来的损害。

5.2.4电缆验收

检查电缆的型号、配置和数量，核对电缆技术参数及实际施工结果与合同、设计图纸等技术文件是

否相符，检查施工记录，应符合GB50168和GB50303的有关规定，并符合下列要求：

a)电缆敷设前绝缘测试合格，才能敷设；电缆的敷设，应排列整齐、捆扎牢固、标识清晰，端接

处长度应留有适当富裕量，不得有扭绞、压扁和保护层断裂等现象；

b)电缆接入供电和用电设备柜时，应捆扎固定，不应对柜内端子或连接器产生额外应力；

c)低压接地系统为TN-S时，宜选用五芯电缆或符合合同、设计图纸等技术文件，电缆中性线截

面应与相线截面相同；低压接地系统为IT时，可选用带PE保护线的四芯电缆；

d)电缆线路所有应接地的接点应与接地极接触良好；

e)电缆沟内应无杂物，无积水，盖板齐全，深度、宽度、弯曲半径等应符合设计要求；

f)直埋电缆路径标志应清晰、牢固，应与实际路径相符。

5.3电能计量验收

检查电能计量装置的型号、配置和数量，核对电能计量装置的技术参数及实际施工结果与合同、设

计图纸等技术文件是否相符，检查施工记录，应符合DL/T448的有关规定。计量装置应有相应计量机构

出具的证书。

5.4电能质量验收

5.4.1检测供电系统的电压偏差、电压不平衡度、谐波限值等电能质量参数，其数值应符合GB/T29316

的有关规定。

5.4.2充电站在公共电网接入点的电能质量应符合下列要求：

a)谐波电压限值不应超过GB/T14549中的规定；

b)谐波电流允许值不应超过GB/T14549中的规定；

c)功率因数应达到0.9以上。

5.5防雷接地设施

检查供电系统电气装置的防雷接地，核对实际施工结果与合同、设计图纸等技术文件是否相符，检

查施工记录，应符合GB50065的有关规定，并符合下列要求：

a)变电站内不同用途和不同额定电压的电气装置或设备，除另有规定外应使用一个总的接地网；

5

DB37/T3717—2019

b)电力系统、装置或设备的下列部分（给定点）应接地：变压器的中性点、变压器的底座和外壳、

金属封闭开关设备的接地端子、配电柜等金属框架、箱式变电站和环网柜的金属箱体、变电站

电缆沟和电缆隧道内以及地上各种电缆金属支架等。

5.6噪声控制

充电站噪声对周围环境的影响应符合GB3096的有关规定。

6充电系统验收

6.1非车载充电机验收

6.1.1非车载充电机现场检查的项目及技术要求

6.1.1.1外观和结构检查

检查非车载充电机产品图纸与实物，核对设备技术参数，按照合同和设计图纸等技术文件进行验收，

应符合NB/T33001的有关规定，基本结构包括：功率单元、控制单元、计量单元、充电接口、供电接口

及人机交互界面，并符合下列要求：

a)铭牌、合格证、型号规格是否符合要求，铭牌上主要内容包括：产品名称、产品型号、额定输

入电压、额定输出电压、额定功率、生产厂商名称、生产批号或日期；

b)外壳宜采用金属或符合合同、设计图纸等技术文件，壳体应坚固，无明显可见缺陷，无严重积

尘和锈蚀，结构上能有效防止手轻易触及露电部分；

c)柜体安装是否整齐，固定可靠，框架无变形；柜体漆层是否清洁无损；柜体接地螺栓直径不小

于6mm且牢固良好；柜体安装垂直倾斜度不超过5%；

d)检查开启门是否用裸铜线与接地金属构架可靠连接；

e)室外充电机外壳门应装防盗锁，固定充电机的螺栓必须在打开外壳的门后才能安装或拆卸；

f)充电机应具有接线、接地及安全标志，其标志应正确、完整、清晰、牢固。在充电过程中，充

电机应具有明显的状态指示和文字提示，防止人员误操作；

g)二次
