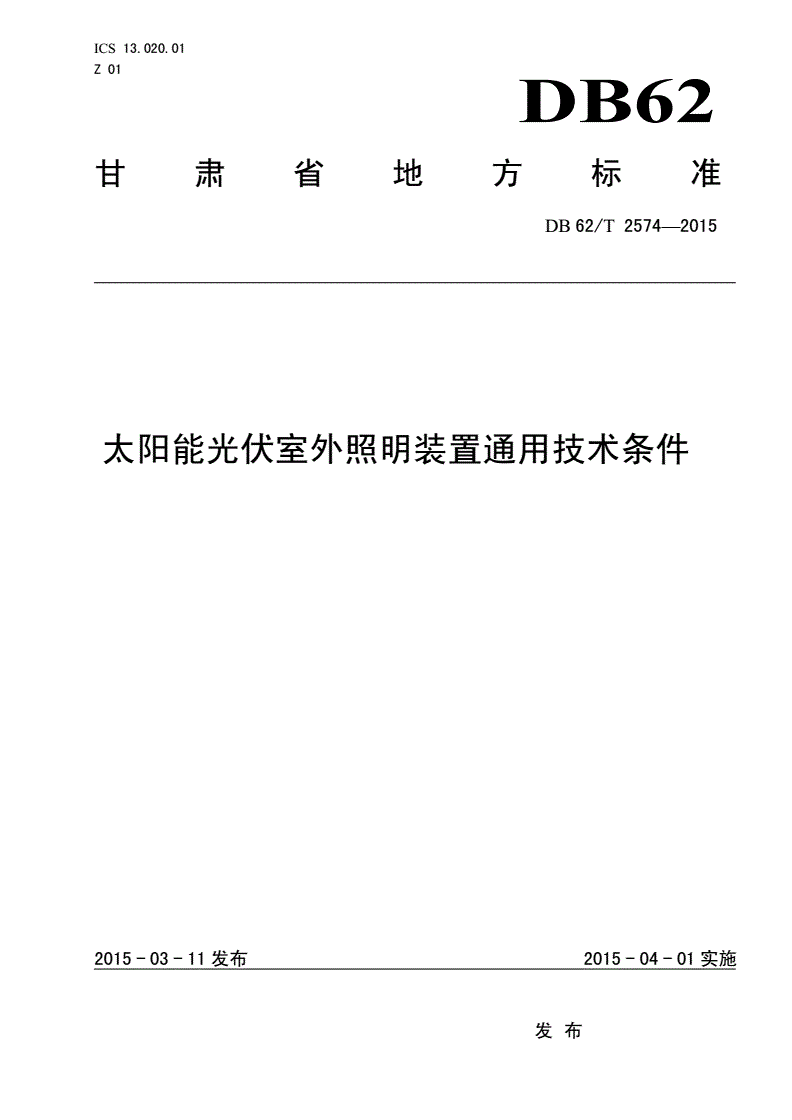

DB62/T 2574-2015 太阳能光伏室外照明装置通用技术条件

ICS13.020.01

Z01

DB62

甘肃省地方标准

DB62/T2574—2015

太阳能光伏室外照明装置通用技术条件

2015-03-11发布2015-04-01实施

发布

DB62/T2574—2015

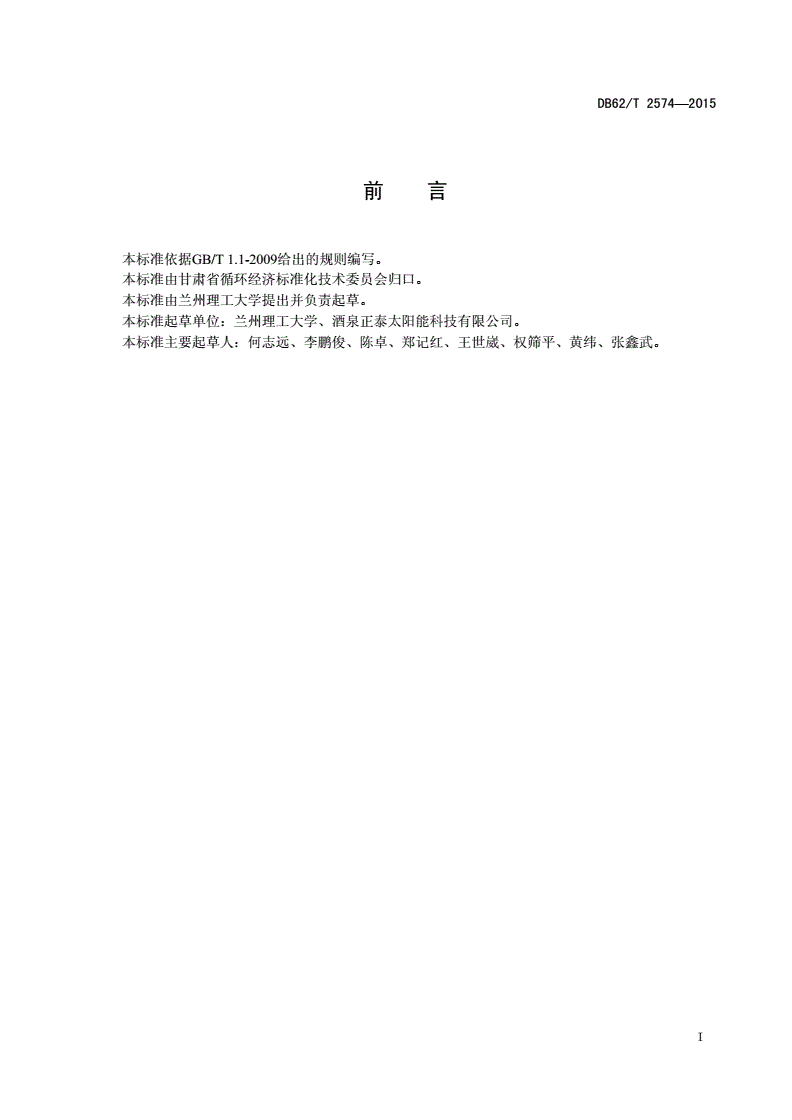

前言

本标准依据GB/T1.1-2009给出的规则编写。

本标准由甘肃省循环经济标准化技术委员会归口。

本标准由兰州理工大学提出并负责起草。

本标准起草单位：兰州理工大学、酒泉正泰太阳能科技有限公司。

本标准主要起草人：何志远、李鹏俊、陈卓、郑记红、王世崴、权筛平、黄纬、张鑫武。

I

DB62/T2574—2015

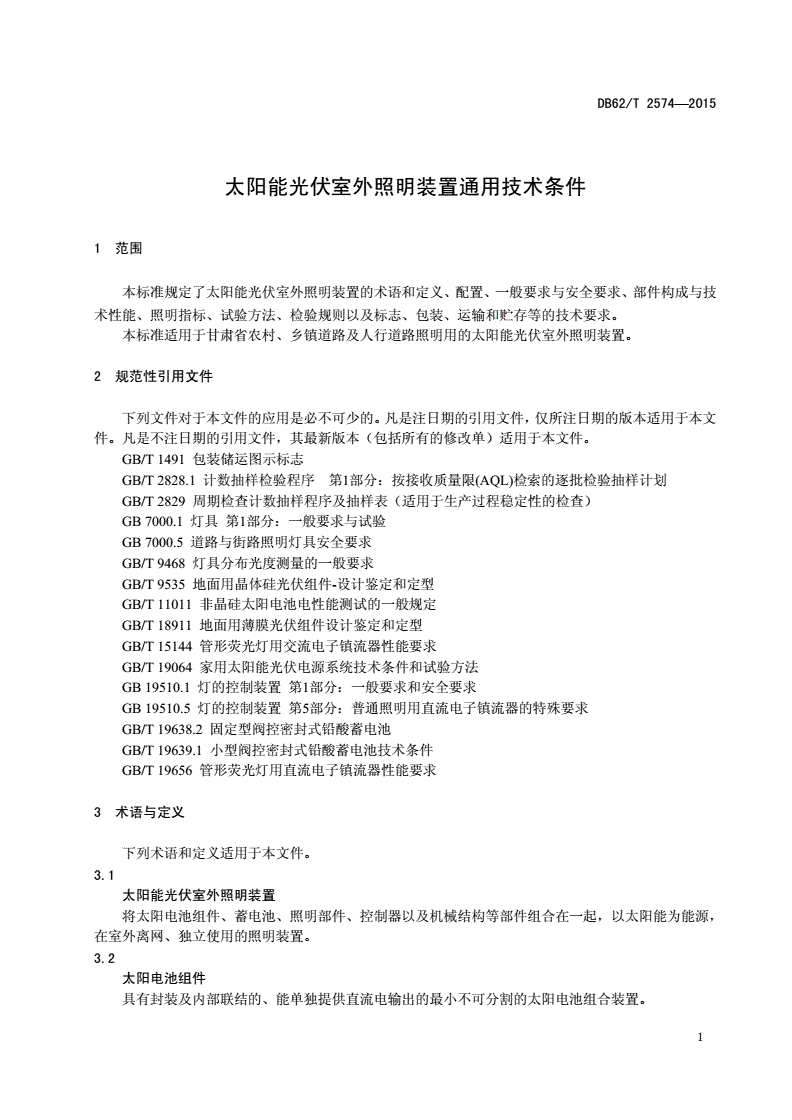

太阳能光伏室外照明装置通用技术条件

1范围

本标准规定了太阳能光伏室外照明装置的术语和定义、配置、一般要求与安全要求、部件构成与技

术性能、照明指标、试验方法、检验规则以及标志、包装、运输和贮存等的技术要求。

本标准适用于甘肃省农村、乡镇道路及人行道路照明用的太阳能光伏室外照明装置。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1491包装储运图示标志

GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

GB/T2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）

GB7000.1灯具第1部分：一般要求与试验

GB7000.5道路与街路照明灯具安全要求

GB/T9468灯具分布光度测量的一般要求

GB/T9535地面用晶体硅光伏组件-设计鉴定和定型

GB/T11011非晶硅太阳电池电性能测试的一般规定

GB/T18911地面用薄膜光伏组件设计鉴定和定型

GB/T15144管形荧光灯用交流电子镇流器性能要求

GB/T19064家用太阳能光伏电源系统技术条件和试验方法

GB19510.1灯的控制装置第1部分：一般要求和安全要求

GB19510.5灯的控制装置第5部分：普通照明用直流电子镇流器的特殊要求

GB/T19638.2固定型阀控密封式铅酸蓄电池

GB/T19639.1小型阀控密封式铅酸蓄电池技术条件

GB/T19656管形荧光灯用直流电子镇流器性能要求

3术语与定义

下列术语和定义适用于本文件。

3.1

太阳能光伏室外照明装置

将太阳电池组件、蓄电池、照明部件、控制器以及机械结构等部件组合在一起，以太阳能为能源，

在室外离网、独立使用的照明装置。

3.2

太阳电池组件

具有封装及内部联结的、能单独提供直流电输出的最小不可分割的太阳电池组合装置。

1

DB62/T2574—2015

3.3

充放电控制器

按预定方式给某电池组充电，并根据蓄电池的荷电程度及时改变充电速率，防止过充电的控制装置。

3.4

道路照明灯具

道路照明所采用的功能性灯具。按其配光分成截光型、半截光型和非截光型灯具。

3.5

灯具效率

在相同的使用条件下，灯具发出的总光通量与灯具内所有光源发出的总光通量之比。

3.6

半截光型灯具

最大光强方向与灯具向下垂直轴夹角在0°～75°之间，90°角和80°角方向上的光强最大允许值分

别为50cd/1OOOlm和lOOcd/1OOOlm的灯具。且不管光源光通量的大小，其在90°角方向上的光强最大

值不得超过lOOOcd。

3.7

灯具的安装高度

灯具的光中心至路面的垂直距离。

3.8

灯具的安装间距

沿道路的中心线测得的相邻两个灯具之间的距离。

3.9

灯具的悬挑长度

灯具的光中心至邻近一侧缘石的水平距离，即灯具伸出或缩进缘石的水平距离。

4配置

装置由下列五种部件组成：

a)太阳能光电转换部件；

b)储能部件；

c)控制部件；

d)照明部件；

e)结构部件。

5一般要求与安全要求

5.1运行环境

5.1.1装置应能在-40℃～50℃环境温度下正常工作。

5.1.2在连续3个阴雨天时装置应能提供正常照明。

5.2一般要求

5.2.1应根据地面光照值或在设定的时间，能自动开启和关闭电光源。

5.2.2表面镀（涂）层应无脱落、无锈蚀、无划痕。

2

DB62/T2574—2015

5.2.3应维护、检修方便。

5.2.4控制器室和蓄电池室应具有很好的防水措施，应具有防止蓄电池污染环境的措施。

5.2.5应根据不同场所对照明的不同要求，分别选用单端荧光灯、高强度气体放电灯、无极灯、功率

型发光二极管(LED)和低压钠灯等电光源。低压钠灯仅适用于道路照明。

5.3安全要求

5.3.1应具有足够的强度，能承受10级风荷载。

5.3.2应有良好的防雷接地，接地电阻应小于30Ω。

5.3.3带电体与灯杆之间的绝缘电阻应大于2MΩ。

5.3.4各部件应具有防盗措施，应使用专用特殊工具才能拆卸。

6装置部件技术性能要求

6.1太阳能光电转换部件

6.1.1晶体硅太阳电池的技术性能应符合GB/T9535的规定；非晶硅和其它薄膜太阳电池的技术性能

应符合GB/T11011和GB/T18911的规定。

6.1.2太阳电池组件的功率应根据使用环境的光照资源和负载功耗确定，应满足照明部件、控制部件

和传输线路所消耗总功率需求。

6.1.3太阳电池组件的工作电压应满足蓄电池充电电压的要求。

6.1.4太阳电池组件的单体电池应排列整齐有序、密封良妤、无破损、裂纹、划伤、脱焊等缺陷。

6.2储能部件

6.2.1宜选择阀控密封式铅酸蓄电池，其技术性能应符合GB/T19638.2或GB/T19639.1的规定。

6.2.2蓄电池容量应满足照明部件、控制部件和线路传输消耗总功率以及连续3个阴雨天照明的需求。

6.2.3蓄电池日放电深度宜不超过20%，连续3个阴雨天正常照明时的最大放电深度宜不超过60%。

6.3控制部件

6.3.1充放电控制器性能应符合GB/T19064的有关规定。

6.3.2在-40℃～50℃的环境温度范围内应能可靠工作。

6.3.3开关灯控制方式应符合如下要求：

a)宜采用光控、时控或两者结合的方式；

b)时控的时间应可调，时间误差应不大于±1min；

c)光控值宜设定在地面的天然光照度为
