DB51/T 2429-2017 雨夜公路交通反光标线质量要求和检测方法

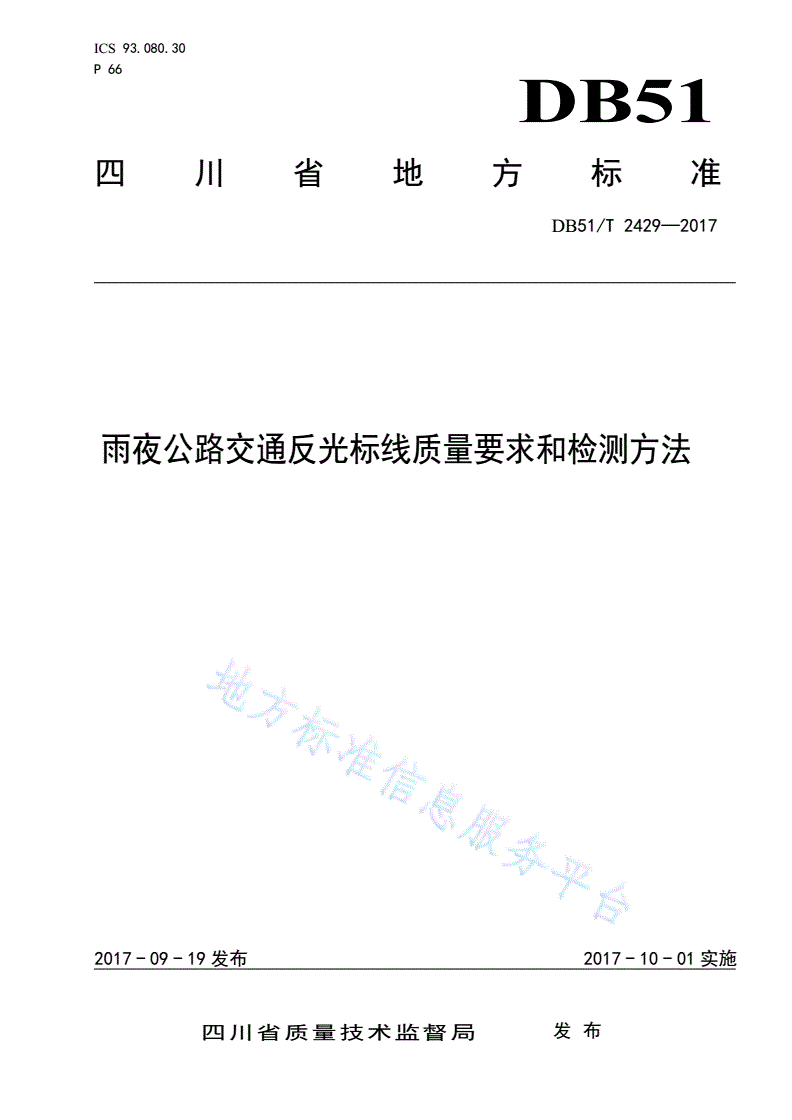

ICS93.080.30

P66

DB51

四川省地方标准

DB51/T2429—2017

雨夜公路交通反光标线质量要求和检测方法

2017-09-19发布2017-10-01实施

四川省质量技术监督局发布

DB51/T2429—2017

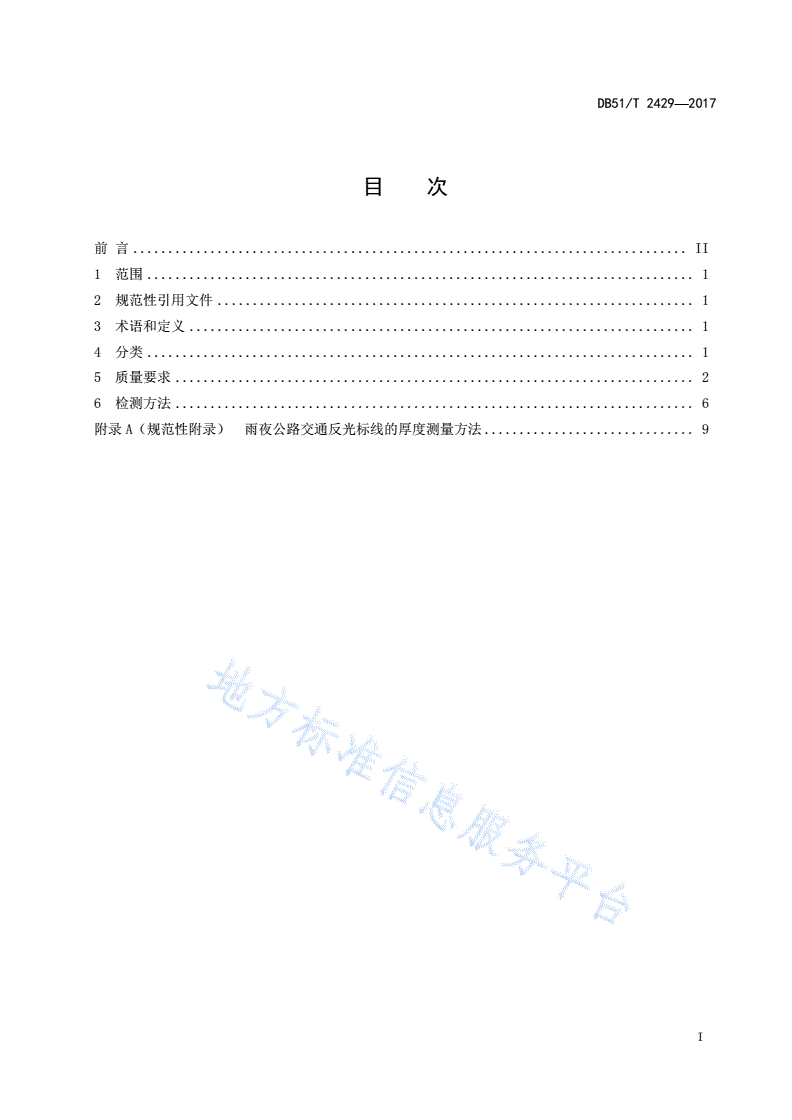

目次

前言...............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4分类..............................................................................1

5质量要求..........................................................................2

6检测方法..........................................................................6

附录A（规范性附录）雨夜公路交通反光标线的厚度测量方法..............................9

I

DB51/T2429—2017

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由四川省交通运输厅提出并归口。

本标准由四川省质量技术监督局批准。

本标准由四川省交通运输厅交通勘察设计研究院负责解释。

本标准主要起草单位：四川省交通运输厅交通勘察设计研究院、四川公路工程咨询监理公司、江西

盛富莱定向反光材料股份有限公司、四川兄弟路标科技有限公司、江西安尼斯新材料股份有限公司、安

徽拓力工程材料科技有限公司。

本标准主要起草人：王兆林、范安军、王兆军、刘明刚、曹曦、李君定、尹东升、施兵、朱建新、

林海兵、邸惠龙。

本标准为首次发布。

II

DB51/T2429—2017

雨夜公路交通反光标线质量要求和检测方法

1范围

本标准规定了雨夜公路交通反光标线的分类、质量要求及检测方法。

本标准适用于四川省行政区域内各级公路上的雨夜交通反光标线。城市、机场、港口、厂矿、住宅

区等道路上的雨夜交通反光标线可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB5768.3道路交通标志和标线第3部分：道路交通标线

GB/T21383新划路面标线初始逆反射亮度系数及测试要求

GB/T24722路面标线用玻璃珠

JT/T280路面标线涂料

JT/T688逆反射术语

JT/T690逆反射体光度性能测试方法

JT/T691水平涂层逆反射亮度系数测试方法

JT/T692夜间条件下逆反射体色度性能测试方法

3术语和定义

JT/T688确立的以及下列术语和定义适用于本标准。

3.1

雨夜公路交通反光标线Rainynighthighwaytrafficreflectivemarkings

雨夜公路交通反光标线是指在标线表面干燥、潮湿及连续降雨条件下，均可以反光且以雨夜反光玻

璃珠为逆反射体的公路交通反光标线。

4分类

4.1按材料可分为：

a)热熔型雨夜公路交通反光标线；

b)双组份雨夜公路交通反光标线；

c)水性雨夜公路交通反光标线。

4.2按设置方式可分为：

a)纵向雨夜公路交通反光标线；

b)横向雨夜公路交通反光标线；

1

DB51/T2429—2017

c)其他雨夜公路交通反光标线。

5质量要求

5.1基本要求

5.1.1雨夜公路交通反光标线设计应符合GB5768.3的规定。

5.1.2使用的雨夜公路交通反光标线材料应符合GB/T24722、JT/T280等相关标准的要求。

5.2外观质量

5.2.1雨夜公路交通反光标线应具有良好的视认性，颜色均匀、边缘整齐、线型规则、线条流畅。

5.2.2雨夜公路交通反光标线涂层厚度应均匀，无明显起泡、皱纹、斑点、开裂、发粘、脱落、泛花

等缺陷。

5.2.3雨夜公路交通反光标线的面撒雨夜反光玻璃珠应均匀，其性能和粒径分布符合相关标准的要求。

5.3外形尺寸

5.3.1雨夜公路交通反光标线实际位置与设计位置的横向允许误差为±30mm。

5.3.2雨夜公路交通反光标线的宽度允许误差为（0～5）mm。

5.3.3雨夜公路交通反光标线长度以及间断线纵向间距的允许误差见表1。

表1雨夜公路交通反光标线尺寸允许误差单位为毫米

项目尺寸允许误差
