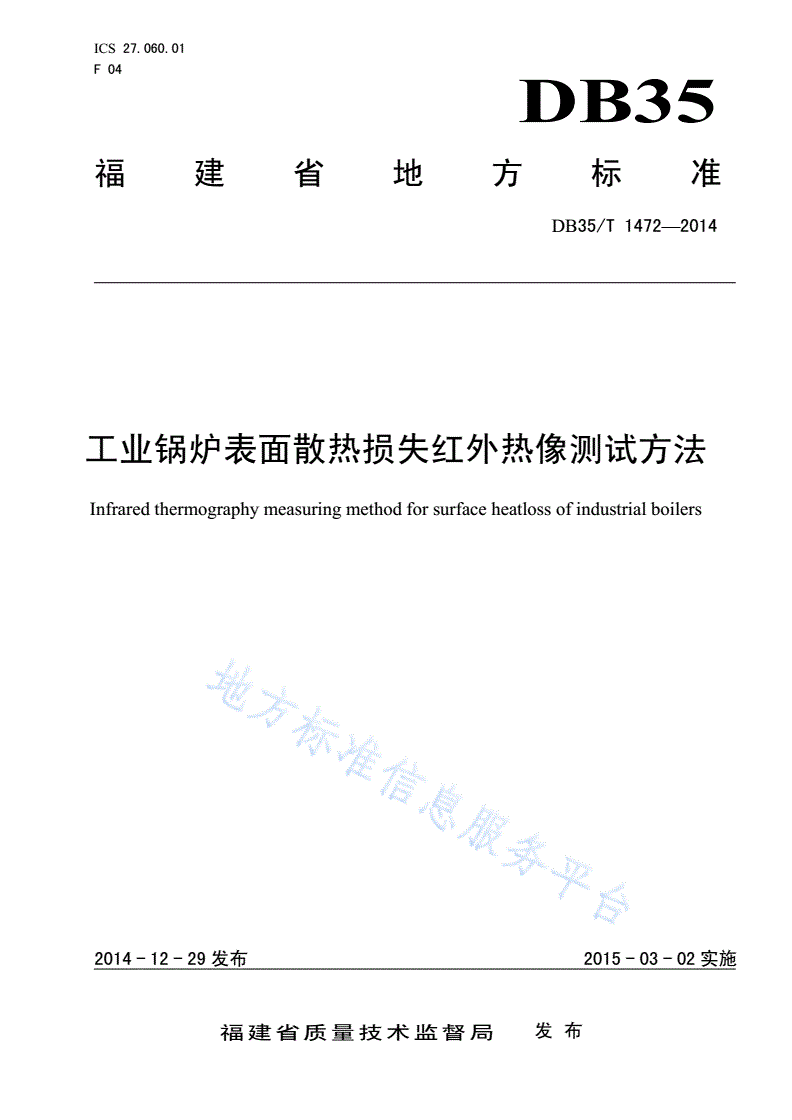

DB35/T 1472-2014 工业锅炉表面散热损失红外热像测试方法

ICS27.060.01

F04

DB35

福建省地方标准

DB35/T1472—2014

工业锅炉表面散热损失红外热像测试方法

Infraredthermographymeasuringmethodforsurfaceheatlossofindustrialboilers

2014-12-29发布2015-03-02实施

福建省质量技术监督局发布

DB35/T1472—2014

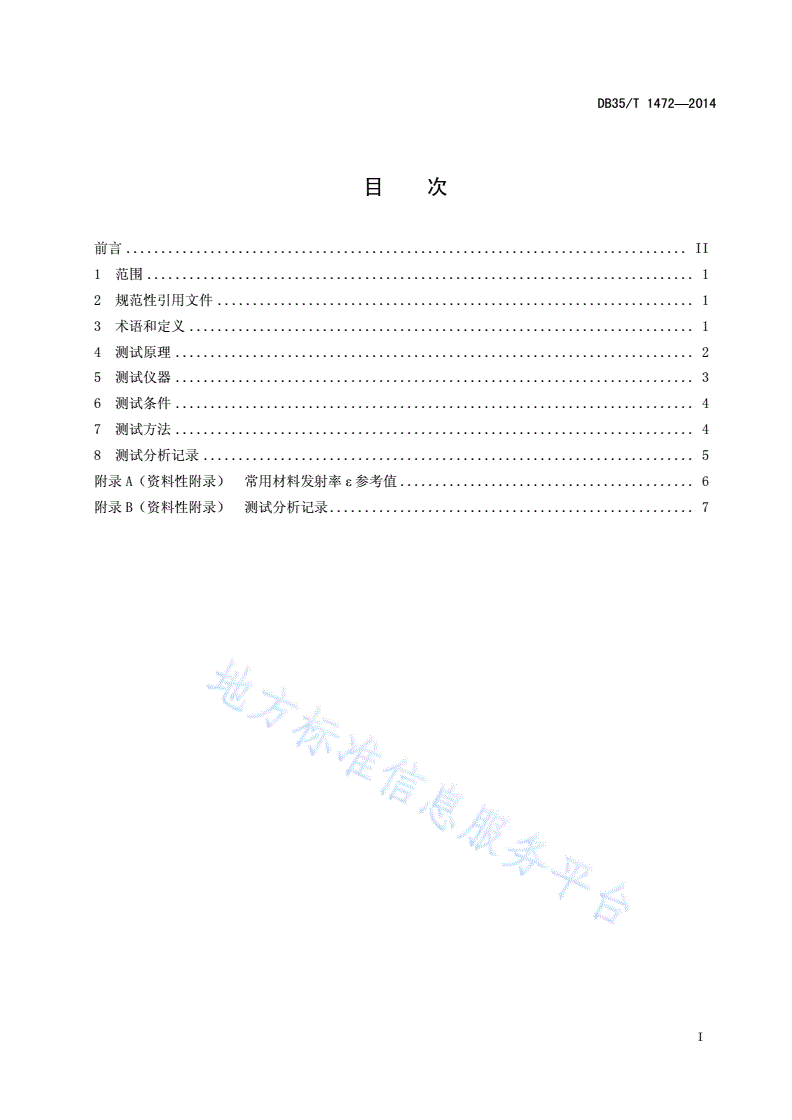

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4测试原理..........................................................................2

5测试仪器..........................................................................3

6测试条件..........................................................................4

7测试方法..........................................................................4

8测试分析记录......................................................................5

附录A（资料性附录）常用材料发射率ε参考值..........................................6

附录B（资料性附录）测试分析记录....................................................7

I

DB35/T1472—2014

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部份：标准的结构和编写》给出的规则起草。

本标准由厦门市质量技术监督局提出。

本标准由福建省质量技术监督局归口。

本标准起草单位：厦门市特种设备检验检测院。

本标准主要起草人：伏喜斌、徐火力、黄学斌、詹叶玉生、冯利刚、赖永泉、范成龙、邹志坚、尤志轩、

王艺聪。

II

DB35/T1472—2014

工业锅炉表面散热损失红外热像测试方法

1范围

本标准规定了工业锅炉热工性能试验过程中表面散热损失采用红外热像测试的方法。

本标准适用于工作压力小于3.8MPa，额定蒸发量（额定热功率）不大于10t/h（7.0MW）的蒸汽

锅炉、热水锅炉及有机热载体锅炉。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.48电工名词术语锅炉

GB/T10180-2003工业锅炉热工性能试验规程

GB/T17357-2008设备及管道绝热层表面热损失现场测定热流计法和表面温度法

GB/T19870工业检测型红外热像仪

DL/T907-2004热力设备红外检测导则

3术语和定义

GB/T2900.48界定的以及下列术语和定义适用于本文件。

3.1

锅炉表面散热损失boilersurfaceheatloss

锅炉本体（炉墙、金属结构）及锅炉范围内管道（烟风道及汽、水管道联箱等）向周围环境中散失

的热量占总输入热量的百分率。

3.2

红外热成像infraredthermalimaging

将来自物体表面的红外辐射亮度的二维空间变化转变成以灰度或伪彩色显示的图像的过程。

3.3

红外热像仪infraredthermographinstrument

由热像检测装置、热像控制装置和图像处理、分析、存储、输出装置等外围设备组成的一套仪器。

1

DB35/T1472—2014

3.4

发射率emissivity

在给定温度下，一个物体的辐射亮度与处于相同温度下黑体的相应辐射亮度之比。

3.5

透射率transmittance

透过物体的辐射通量与入射到该物体表面上的辐射通量之比。

3.6

分区sectionalexamination

由于热成像系统视场限制，对大尺寸物体检测时所进行的区域划分。

4测试原理

4.1利用红外热成像法测量锅炉表面温度以此来获得锅炉表面散热损失，其工作原理如图1所示。

b锅

a炉

表

面

h

区域

红外热像仪

twi

v

计算机

u

红外热像图像

图1测量原理

4.2查询锅炉资料，并实际测量锅炉表面尺寸，根据表面尺寸信息，将锅炉本体及其部件外表面进行

分区，得到n个区域。对于人孔、管道等裸露部分应单独划分，量出各区域的面积A1、A2、……An。各

区域的面积一般不得大于2m2。

4.3对红外热像仪进行温度与视场标定，确保温度的准确性及实现物
