DB51/T 1456-2012 额定电压30kV及以下盾构机用电缆技术规范第2部分:额定电压6kV到30kV电缆

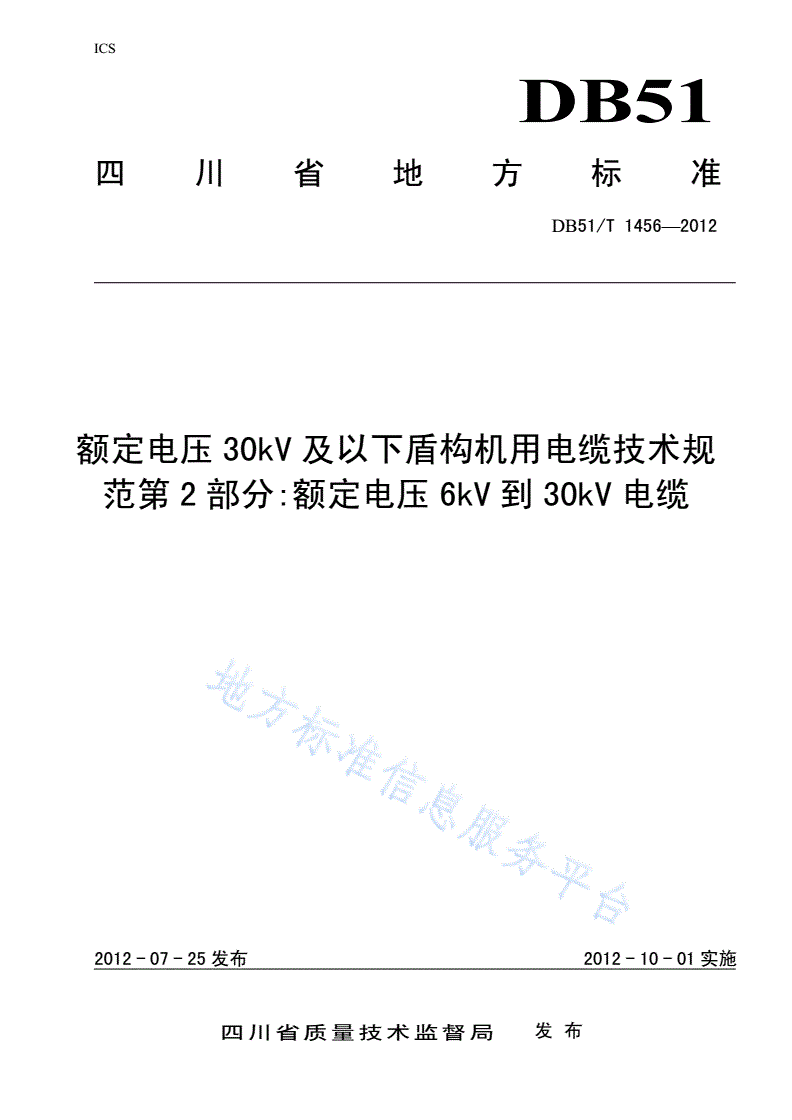

ICS

DB51

四川省地方标准

DB51/T1456—2012

额定电压30kV及以下盾构机用电缆技术规

范第2部分:额定电压6kV到30kV电缆

2012-07-25发布2012-10-01实施

四川省质量技术监督局发布

DB51/T1456—2012

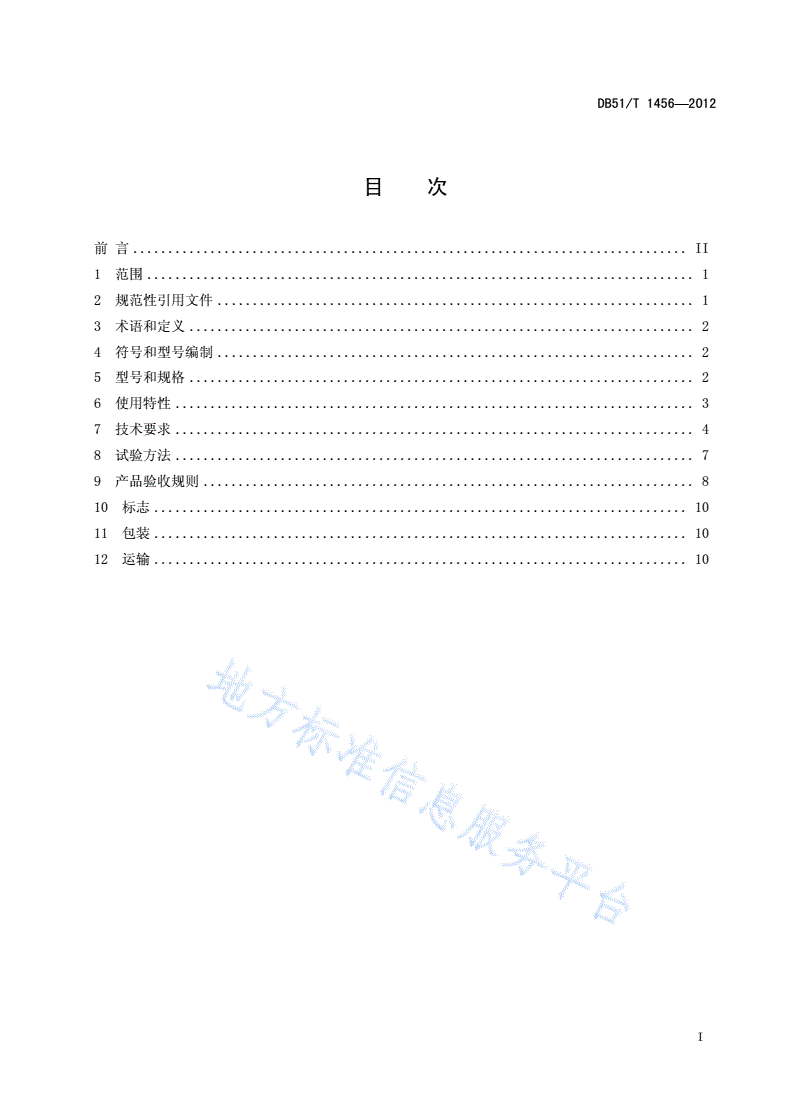

目次

前言...............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4符号和型号编制....................................................................2

5型号和规格........................................................................2

6使用特性..........................................................................3

7技术要求..........................................................................4

8试验方法..........................................................................7

9产品验收规则......................................................................8

10标志............................................................................10

11包装............................................................................10

12运输............................................................................10

I

DB51/T1456—2012

前言

本标准由四川省产品质量监督检验检测院提出并归口。

本标准由四川省产品质量监督检验检测院负责起草。

本标准由四川省质量监督局批准。

本标准参与起草单位：四川省产品质量监督检验检测院、特变电工（德阳）电缆股份有限公司、四

川鑫电电缆有限公司、成都德源电缆有限公司、四川鑫南方高压电缆有限公司、成都市成塑线缆有限公

司。

本标准主要起草人：刘亚赤、刘春昉、崔天峰、曾凡令、夏庆均、曾令才。

II

DB51/T1456—2012

额定电压30kV及以下盾构机用电缆技术规范

第2部分:额定电压6kV到30kV电缆

1范围

本标准规定了额定电压6kV到30kV盾构机专用电缆的术语和定义，代号和型号编制，型号与规格，

使用特性，技术要求，试验方法，检验规则，标志，包装，运输和贮存。

本标准适用于露天矿及地下掘进重型设备用动力电缆。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.10电工术语电缆

GB/T3956电缆的导体

GB/T4909.2裸电线试验方法第2部分：尺寸测量

GB/T4910镀锡圆铜线

GB/T6995.1电线电缆识别标志方法第1部分：一般规定

GB/T6995.5电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志

GB/T12706.2额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部

分：额定电压6kV(Um=7.2kV)和30kV(Um=36kV)电缆

GB/T12972.1矿用橡套软电缆第1部分：一般规定

GB/T18380.11电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直蔓延

试验试验装置

GB/T18380.12电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延

试验1kW预混合型火焰试验方法

GB/T18380.13电缆和光缆在火焰条件下的燃烧试验第13部分：单根绝缘电线电缆火焰垂直蔓延

试验测定燃烧的滴落（物）/微粒的试验方法

GB/T18380.35电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂

直蔓延试验C类

GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚度和外

形尺寸测量——机械性能试验

GB/T2951.12电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法——热老化试

验方法

GB/T2951.13电缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法——密度测定

方法——吸水试验——收缩试验

GB/T2951.14电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法——低温试验

GB/T2951.21电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验

方法——耐臭氧试验——热延伸试验——浸矿物油试验

1

DB51/T1456—2012

GB/T2951.31电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方

法——高温压力试验——抗开裂试验

GB/T2951.32电缆和光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方

法——失重试验——热稳定性试验

GB/T3048.4电线电缆电性能试验方法第4部分：导体直流电阻试验

GB/T3048.5电线电缆电性能试验方法第5部分：绝缘电阻试验

GB/T3048.8电线电缆电性能试验方法第8部分：交流电压试验

GB/T3048.9电线电缆电性能试验方法第9部分：绝缘线芯火花试验

GB/T3048.10电线电缆电性能试验方法第10部分：挤出护套火花试验

3术语和定义

本标准的名词术语采用GB/T2900.10、GB/T12706.1的术语解释。

3.1额定电压

电缆设计、使用和进行电性能试验用的基准电压，用U0/U（Um）表示，单位为kV。

注1：U0──为任一相导体和“地”(金属屏蔽、金属护层或周围介质)之间的电压有效值。

注2：U──为多芯电缆或单芯电缆系统任何两相导体之间的电压有效值。

注3：Um──设备可承受的“最高系统电压”的最大值（见GB/T156－2007）。

当用于交流系统时，电缆的额定电压应至少等于使用电缆系统的标称电压。该条件均适用于U0和U

值。当用于直流系统时，该系统的标称电压应不大于电缆额定电压的1.5倍。

注4：系统的工作电压应不大于系统额定工作电压的1.1倍。

电缆额定电压U0/U（Um）分别为：U0/U（Um）＝3.6/6（7.2）－6/6（7.2）－6/10（12））－8.7/10（12）

－8.7/15（17.5）－12/20（24）－18/30（36）kV。

4符号和型号编制

4.1系列代号

盾构机用电缆DG

4.2材料及结构特征代号

硅橡胶绝缘G

高电性能热塑性弹性体绝缘(TPV或类似聚合物)N

聚氯乙烯丁腈复合物护套F

热塑性弹性体护套（TPU、TPV、TPE或类似聚合物）N

铜导体省略

4.3产品表示方法举例

铜芯热塑性弹性体绝缘热塑性弹性体护套盾构机用动力电缆，额定电压6/10kV，3芯，标称截面

70mm2、地线截面为16mm2，3芯，表示为：DGNN-6/103×70+3×16。

5型号和规格

2

DB51/T1456—2012

5.1型号见表1。

表1型号及规格范围

型号名称规格范围

DGGN铜芯硅橡胶绝缘热塑性弹性体护套盾构机用动力电缆

DGGF铜芯硅橡胶绝缘丁腈聚氯乙烯护套盾构机用动力电缆

10～185mm2

DGNN铜芯热塑性弹性体绝缘热塑性弹性体护套盾构机用动力电缆

DGNF铜芯热塑性弹性体绝缘丁腈聚氯乙烯护套盾构机用动力电缆

注：阻燃型电缆在型号前加ZR-。

5.2规格

规格应符合表2的规定：（芯数×导体标称截面/mm2）

表2电缆规格

单芯3+3型3+3/3型*3+1型

1×103×25+3×103×16+3×16/33×10+1×10

1×163×35+3×103×25+3×16/33×16+1×16

1×253×50+3×163×35+3×16/33×25+1×16

1×353×70+3×163×50+3×25/33×35+1×16

1×503×95+3×163×70+3×25/33×50+1×25

1×703×120+3×253×70+3×35/3**3×70+1×25
