DB51/T 1450-2012 氟塑料绝缘电线电缆技术规范

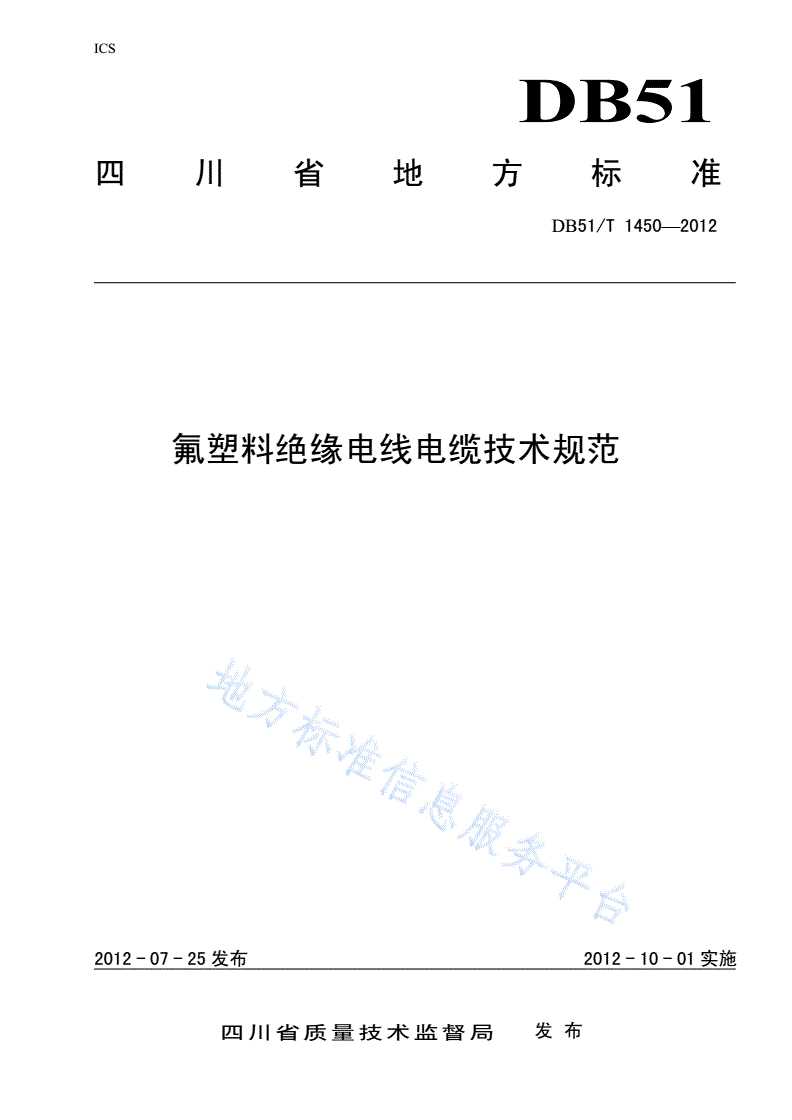

ICS

DB51

四川省地方标准

DB51/T1450—2012

氟塑料绝缘电线电缆技术规范

2012-07-25发布2012-10-01实施

四川省质量技术监督局发布

DB51/T1450—2012

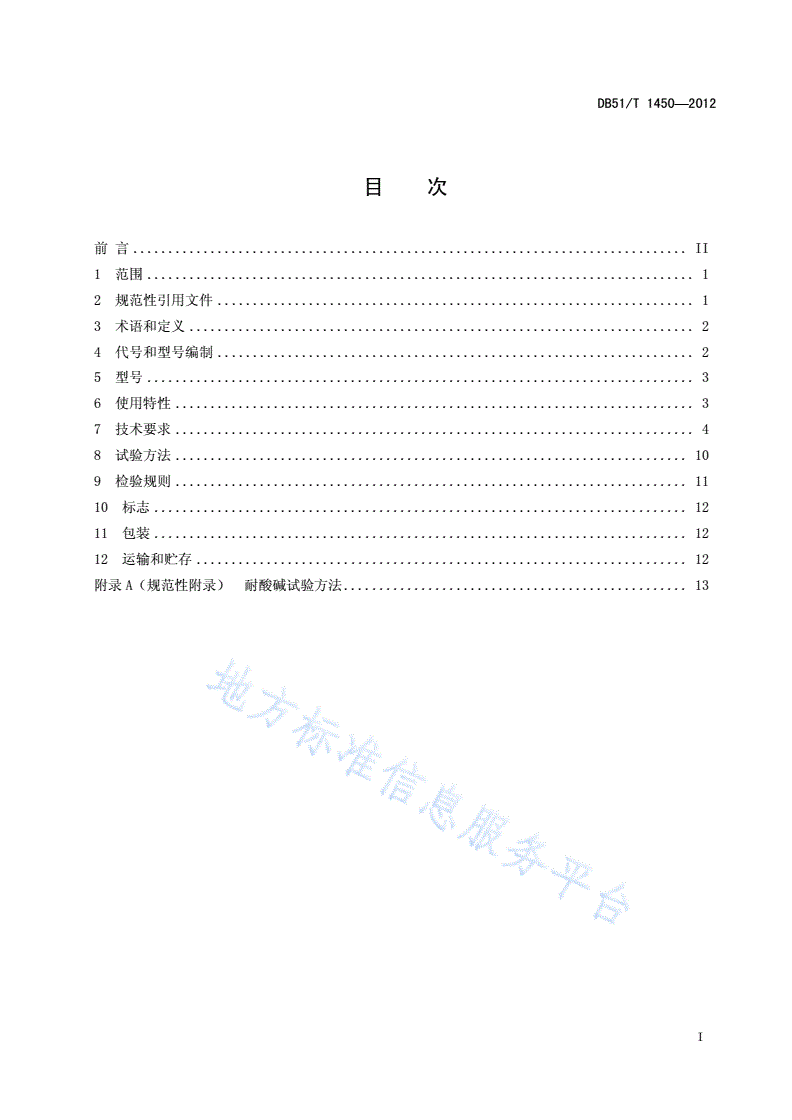

目次

前言...............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4代号和型号编制....................................................................2

5型号..............................................................................3

6使用特性..........................................................................3

7技术要求..........................................................................4

8试验方法.........................................................................10

9检验规则.........................................................................11

10标志............................................................................12

11包装............................................................................12

12运输和贮存......................................................................12

附录A（规范性附录）耐酸碱试验方法.................................................13

I

DB51/T1450—2012

前言

本标准的附录A为规范性的附录。

本标准由四川省产品质量监督检验检测院提出并归口。

本标准由四川省产品质量监督检验检测院负责起草。

本标准由四川省质量监督局批准。

本标准参与起草单位：四川省产品质量监督检验检测院、四川明星电缆股份有限公司、四川鑫电电

缆有限公司、成都营门电缆有限责任公司、四川新蓉电缆有限责任公司、成都大西洋线缆有限公司、成

都黄石双峰电缆有限公司、四川新东方电缆集团有限公司。

本标准主要起草人：杨春尧、沈智飞、毛传岚、曾庆兵、赵保森、吉汝忠、朱萍、吴剑勇。

II

DB51/T1450—2012

氟塑料绝缘电线电缆技术规范

1范围

本标准规定了额定电压U0/U为0.6/1kV及以下氟塑料绝缘电缆的术语和定义，代号和型号编制，

型号，使用特性，技术要求，试验方法，检验规则，标志，包装，运输和贮存。

本标准适用于额定电压U0/U为0.6/1kV及以下工业装置中电力传输、信号监控用氟塑料绝缘耐高温

电缆。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2900.10电工术语电缆

GB/T2951.11电缆绝缘和护套材料通用试验方法第11部分:通用试验方法厚度和外形尺寸测量

机械性能试验

GB/T2951.12电缆绝缘和护套材料通用试验方法第12部分:通用试验方法热老化试验方法

GB/T2951.21电缆绝缘和护套材料通用试验方法第21部分:弹性体混合料专用试验方法耐臭氧

试验热延伸试验浸矿物油试验

GB/T2951.31电缆绝缘和护套材料通用试验方法第第31部分:聚氯乙烯混合料专用试验方法高

温压力试验抗开裂试验

GB/T2952.3电缆的外护层第3部分:非金属套电缆通用外护套

GB/T3048.4电线电缆电性能试验方法第4部分:导体直流电阻试验

GB/T3048.5电线电缆电性能试验方法第5部分:绝缘电阻试验

GB/T3048.8电线电缆电性能试验方法第8部分:交流电压实验

GB/T3048.9电线电缆电性能试验方法第9部分:绝缘线芯火花试验

GB/T3048.10电线电缆电性能试验方法第10部分:挤出护套火花试验

GB/T3956电缆的导体

GB/T4910镀锡圆铜线

GB/T4909.3裸电线试验方法第3部分拉力试验

GB/T6995.3电线电缆识别标志方法第3部分电线电缆识别标志

GB/T6995.5电线电缆识别标志方法第5部分电力电缆绝缘线芯识别标志

GB/T9330.1塑料绝缘控制电缆第1部分：一般规定

GB/T12706.1额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第1

部分：额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆

GB/T18380.11电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直蔓延

试验—试验装置

GB/T18380.33电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂

直蔓延试验-A类

1

DB51/T1450—2012

GB/T19216.21在火焰条件下电缆或光缆的线路完整性试验第21部分：试验步骤和要求额定电

压0.6/1.0kV及以下电缆

GB/T19666阻燃和耐火电线电缆通则

GJB773A航空航天用含氟聚合物绝缘电线电缆

JB/T10696.7电线电缆机械和理化性能试验方法第7部分：抗撕试验

JB/T8137电线电缆交货盘

3术语和定义

GB/T2900.10所界定的定义和术语以及下列定义和术语适用于本文件。

4代号和型号编制

4.1代号

4.1.1系列代号

控制电缆…………………K

电力电缆…………………D（省略）

4.1.2材料特征代号

铜导体……………………T（省略）

氟塑料……………………F

硅橡胶……………………G

4.1.3结构特征代号

铜丝编织屏蔽……………P

镀锡铜丝编织屏蔽………P1

铜/塑复合带（或铜带）绕包屏蔽……P2

铝/塑复合带（或铝带）绕包屏蔽……P3

双钢带铠装………………2

细钢丝铠装………………3

软导体……………………R

4.1.4性能特性代号

阻燃A类…………………ZA

阻燃B类…………………ZB

阻燃C类…………………ZC

阻燃D类…………………ZD

耐火………N

4.2产品表示方法

4.2.1产品用型号、规格及标准编号表示。

2

DB51/T1450—2012

4.2.2当产品有燃烧特性要求时，成品表示方法符合GB/T19666的规定。

对控制电缆，同一品种采用同规格的不同导体结构时，第1种导体用（A）表示（省略），第2种导

体用（B）表示，在规格后标明。

4.3示例

a)氟塑料绝缘和护套耐高温控制电缆，4芯，标称截面积2.5mm2，额定电压450/750V，表示为：

第1种导体结构者：KFF-450/7504×2.5

第2种导体结构者：KFF-450/7504×2.5（B）

b)氟塑料绝缘硅橡胶护套耐高温电力电缆，3+1芯，标称截面积185mm2/95mm2，额定电压0.6/1kV，表示为：

FG0.6/1kV3×185+1×95

5型号

型号与名称见表1。

表1型号与名称

型号名称

FF氟塑料绝缘氟塑料护套耐高温电力电缆

FG氟塑料绝缘硅橡胶护套耐高温电力电缆

KFF氟塑料绝缘氟塑料护套耐高温控制电缆

KFFP氟塑料绝缘氟塑料护套铜丝编织屏蔽型耐高温控制电缆

KFG氟塑料绝缘硅橡胶护套耐高温控制电缆

KFGP氟塑料绝缘硅橡胶护套铜丝编织屏蔽型耐高温控制电缆

注：根据使用要求，允许对护套种类、导体结构、铠装结构等进行选择组合，形成新的电缆型号，并作为本标准的一个

组成部分。

6使用特性

6.1额定电压

6.1.1电力电缆额定电压U0/U为0.6/1kV。

6.1.2控制电缆额定电压U0/U为450/750V。

6.2电缆导体的长期允许最高工作温度

聚四氟乙烯乙烯共聚物（F40）绝缘电缆为150℃；

聚全氟乙丙烯（F46）绝缘电缆为200℃。

6.3电缆的长期允许使用工作温度

聚四氟乙烯乙烯共聚物（F40）绝缘及护套的电缆允许在-55℃～+150℃；

聚全氟乙丙烯（F46）绝缘及护套的电缆允许在-55℃～+200℃。

6.4电缆敷设时的允许弯曲半径

6.4.1氟塑料绝缘耐高温电力电缆

3

DB51/T1450—2012

非铠装型电缆应不小于电缆外径的20倍。

6.4.2氟塑料绝缘耐高温控制电缆

非铠装型或金属丝编织屏蔽电缆应不小于电缆外径的8倍；

7技术要求

7.1导体

7.1.1材料

导体应是退火铜线，导体中的单线可以镀锡或不镀锡。

导体的性能符合GB/T3956或GB/T4910的规定。其表面应光洁，无油污，无尖锐凸起或其它损伤

绝缘的缺陷

7.1.2结构

固定敷设用电缆导体采用符合GB/T3956标准规定的第1种圆形实心导体或第2种圆形绞合导体。

移动敷设用软电缆导体采用符合GB/T3956标准规定的第5种或第6种柔软圆形绞合导体。

7.2耐火绝缘层

凡型号中有N的即为有耐火性能要求的电缆，应在导体外绕包云母带作为耐火绝缘层。

7.3绝缘

7.3.1绝缘材料为聚四氟乙烯—乙烯共聚物（F40），聚全氟乙丙烯（F46）中的一种。

7.3.2绝缘材料其性能应符合表2的规定。

表2氟塑料机械物理性能

性能要求

序号项目单位

F40F46

1机械性能

1.1原始性能抗张强度最小值N/mm22018

断裂伸长率最小值﹪200200

1.2空气箱老化后性能

试验条件温度（±2℃）℃200260

时间h168168

老化后抗张强度最小N/mm21414

变化率最大
