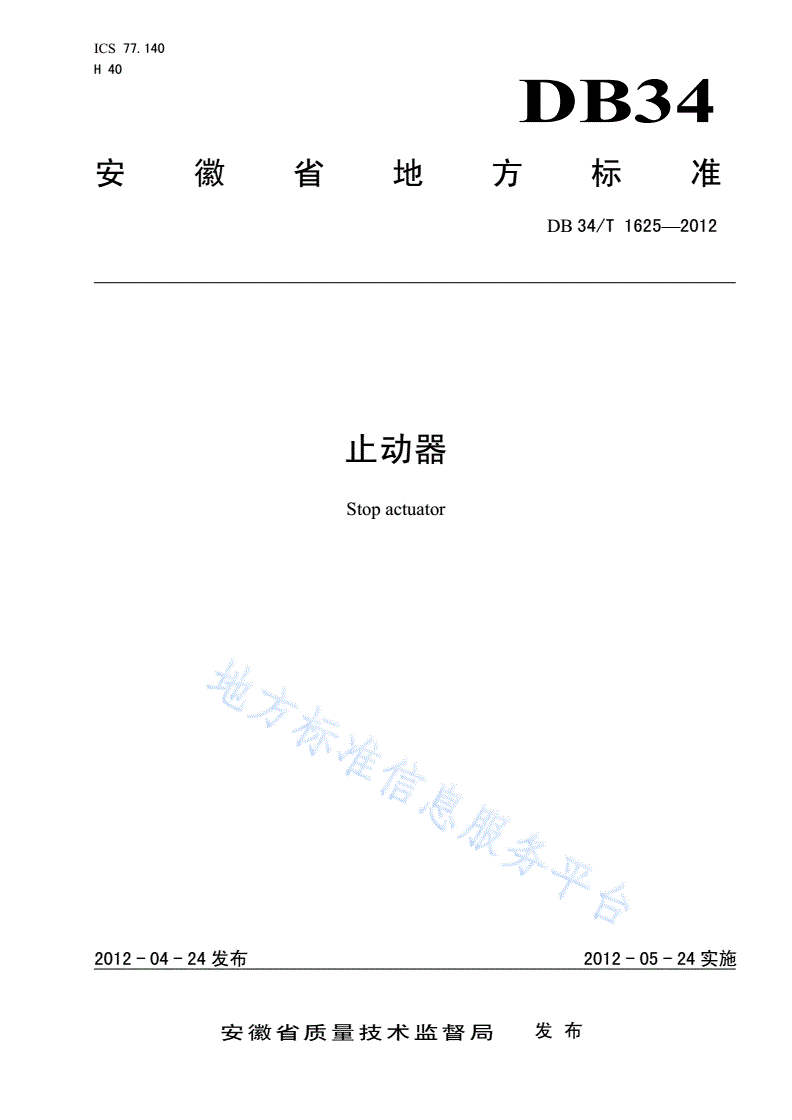

DB34/T 1625-2012 止动器

ICS77.140

H40

DB34

安徽省地方标准

DB34/T1625—2012

止动器

Stopactuator

2012-04-24发布2012-05-24实施

安徽省质量技术监督局发布

DB34/T1625—2012

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由合肥市经济和信息化委员会提出。

本标准由安徽省经济和信息化委员会归口。

本标准主要起草单位：合肥金陶科技有限责任公司、合肥机务段。

本标准主要起草人：任诗福、方杰、唐啸、姚金斗。

I

DB34/T1625—2012

止动器

1范围

本标准规定了止动器的要求，试验方法，检验规则，标志、包装、运输和贮存。

本标准适用于采用Q235型钢板焊接制造，有轨车辆在静止状态下的止动，型号为JT-ZDQ所有止

动器系列产品。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T222钢的产品化学成分允许偏差

GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法

GB/T223.61钢铁及合金化学分析法磷钼酸铵容量法测定磷量

GB/T223.63钢铁及合金化学分析法高碘酸钠（钾）光度法测定锰量

GB/T223.68钢铁及合金化学分析法管式炉内燃烧后碘酸钾滴定法测定硫含量

GB/T223.71钢铁及合金化学分析法管式炉内燃烧后重量法测定碳含量

GB/T228.1金属材料拉伸试验第1部分:室温试验方法

GB/T229金属材料夏比摆锤冲击试验方法

GB/T700碳素结构钢

GB/T12467.3金属材料熔焊质量要求第3部分:一般质量要求

3要求

3.1外形尺寸及公差

3.1.1立体图.

止动器立体图见图1。

1

DB34/T1625—2012

图1止动器（铁鞋）立体图

3.1.2尺寸及公差

止动器的尺寸及公差应满足表1的要求。

表1止动器基本尺寸

鞋尖底板

部位

长度宽度
