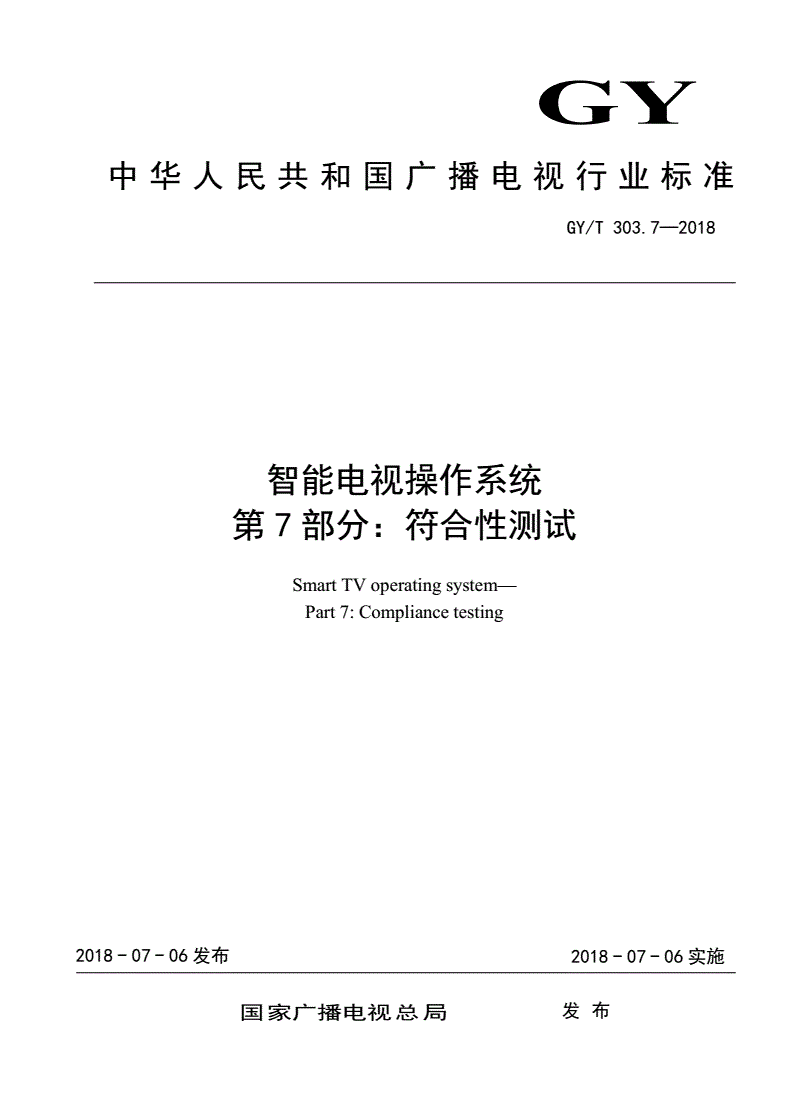

GY/T 303.7-2018 智能电视操作系统 第7部分：符合性测试

GY

中华人民共和国广播电视行业标准

GY/T303.7—2018

智能电视操作系统

第7部分：符合性测试

SmartTVoperatingsystem—

Part7:Compliancetesting

2018-07-06发布2018-07-06实施

国家广播电视总局发布

GY/T303.7—2018

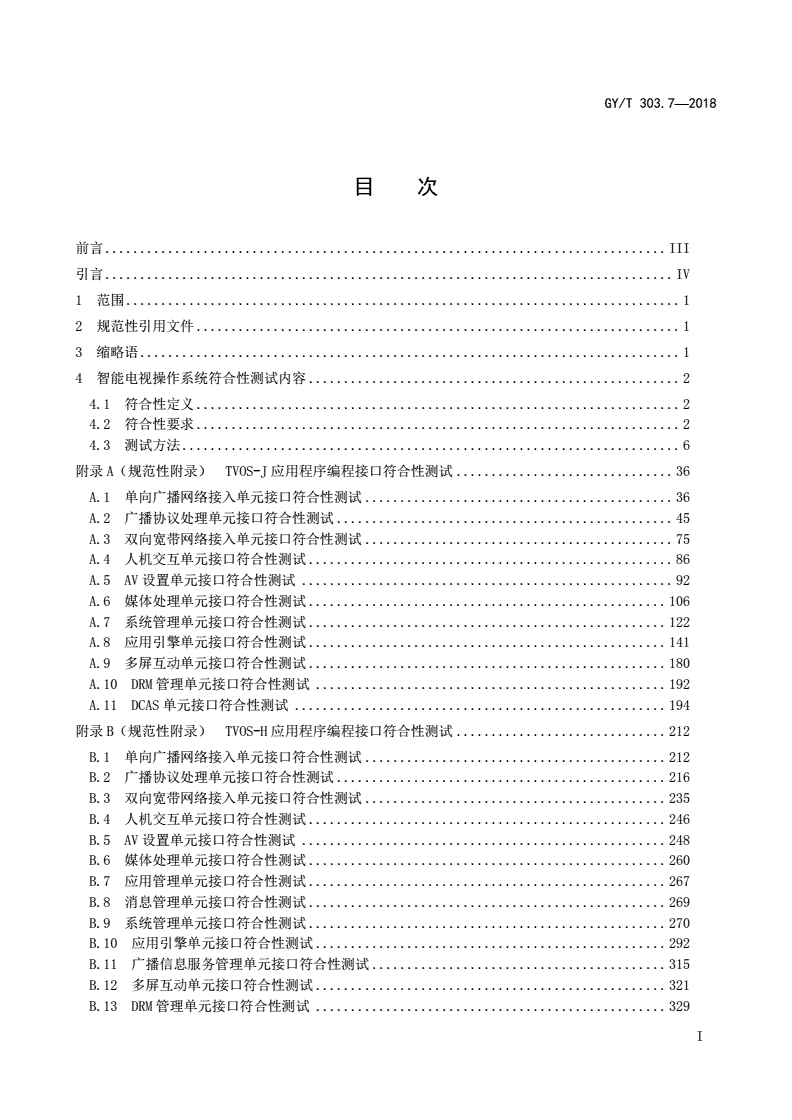

目次

前言III

引言IV

1范围1

2规范性引用文件1

3缩略语1

4智能电视操作系统符合性测试内容2

4.1符合性定义2

4.2符合性要求2

4.3测试方法6

附录A（规范性附录）TVOS-J应用程序编程接口符合性测试36

A.1单向广播网络接入单元接口符合性测试36

A.2广播协议处理单元接口符合性测试45

A.3双向宽带网络接入单元接口符合性测试75

A.4人机交互单元接口符合性测试86

A.5AV设置单元接口符合性测试92

A.6媒体处理单元接口符合性测试106

A.7系统管理单元接口符合性测试122

A.8应用引擎单元接口符合性测试141

A.9多屏互动单元接口符合性测试180

A.10DRM管理单元接口符合性测试192

A.11DCAS单元接口符合性测试194

附录B（规范性附录）TVOS-H应用程序编程接口符合性测试212

B.1单向广播网络接入单元接口符合性测试212

B.2广播协议处理单元接口符合性测试216

B.3双向宽带网络接入单元接口符合性测试235

B.4人机交互单元接口符合性测试246

B.5AV设置单元接口符合性测试248

B.6媒体处理单元接口符合性测试260

B.7应用管理单元接口符合性测试267

B.8消息管理单元接口符合性测试269

B.9系统管理单元接口符合性测试270

B.10应用引擎单元接口符合性测试292

B.11广播信息服务管理单元接口符合性测试315

B.12多屏互动单元接口符合性测试321

B.13DRM管理单元接口符合性测试329

I

GY/T303.7—2018

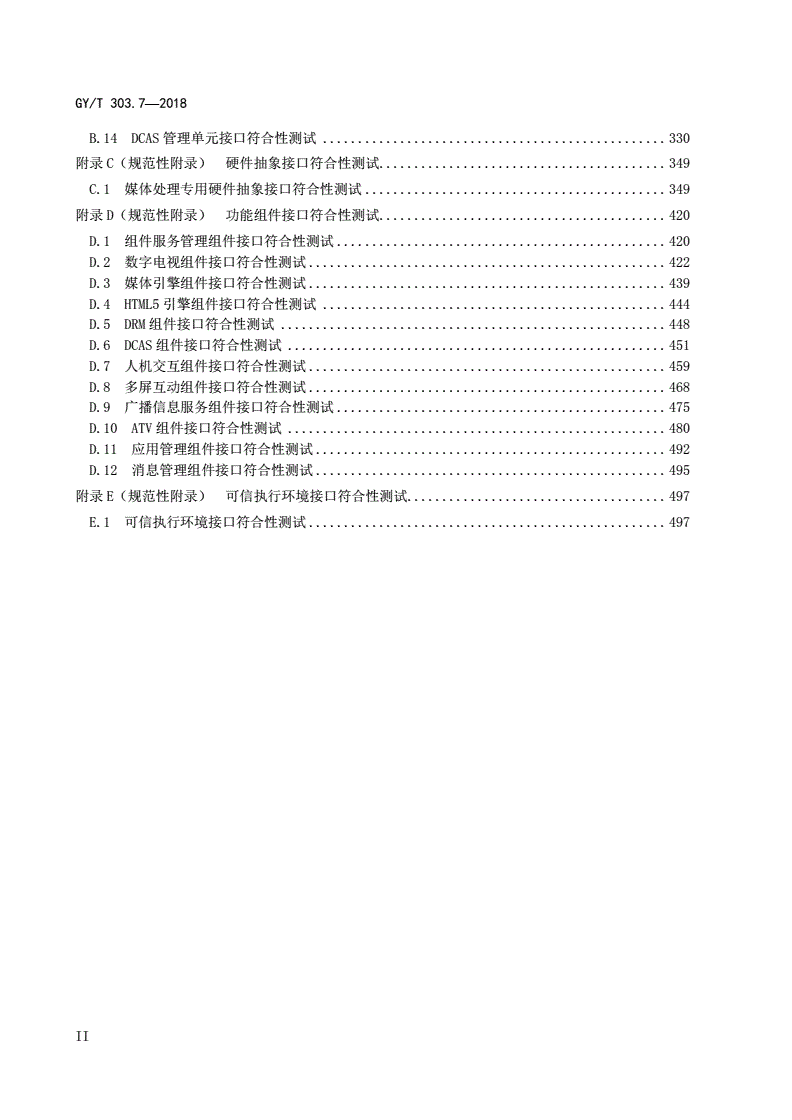

B.14DCAS管理单元接口符合性测试330

附录C（规范性附录）硬件抽象接口符合性测试349

C.1媒体处理专用硬件抽象接口符合性测试349

附录D（规范性附录）功能组件接口符合性测试420

D.1组件服务管理组件接口符合性测试420

D.2数字电视组件接口符合性测试422

D.3媒体引擎组件接口符合性测试439

D.4HTML5引擎组件接口符合性测试444

D.5DRM组件接口符合性测试448

D.6DCAS组件接口符合性测试451

D.7人机交互组件接口符合性测试459

D.8多屏互动组件接口符合性测试468

D.9广播信息服务组件接口符合性测试475

D.10ATV组件接口符合性测试480

D.11应用管理组件接口符合性测试492

D.12消息管理组件接口符合性测试495

附录E（规范性附录）可信执行环境接口符合性测试497

E.1可信执行环境接口符合性测试497

II

GY/T303.7—2018

前言

GY/T303《智能电视操作系统》已经或计划发布以下部分：

——第1部分：功能与架构；

——第2部分：安全；

——第3部分：应用程序编程接口；

——第4部分：硬件抽象接口；

——第5部分：功能组件接口；

——第6部分：可信执行环境接口；

——第7部分：符合性测试。

本部分为GY/T303的第7部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由全国广播电影电视标准化技术委员会（SAC/TC239）归口。

本部分起草单位：国家新闻出版广电总局广播科学研究院、国家广播电视网工程技术研究中心、中国

广播电视网络有限公司、华为技术有限公司、深圳市海思半导体有限公司、创维数字技术股份有限公司、

晨星软件研发（深圳）有限公司、深圳创维-RGB电子有限公司、上海兆芯集成电路有限公司、湖南国科微

电子股份有限公司、上海高清数字科技产业有限公司、青岛海信电器股份有限公司、北京海尔集成电路设

计有限公司、杭州国芯科技股份有限公司、北京泰合志远科技有限公司、北京永新视博数字电视技术有限

公司、北京数码视讯科技股份有限公司、四川长虹网络科技有限责任公司、四川九州电子科技股份有限公

司、东方有线网络有限公司、上海仪电数字技术有限公司、上海联彤网络通讯技术有限公司、江苏省广电

有线信息网络股份有线公司、陕西广电网络传媒（集团）股份有限公司、湖南省有线电视网络（集团）股

份有限公司、北京数字太和科技有限责任公司、中兴通讯股份有限公司、深圳市茁壮网络股份有限公司、

江苏银河电子股份有限公司、国家新闻出版广电总局卫星直播管理中心、上海全景数字技术有限公司。北

京赛科世纪科技股份有限公司。

本部分主要起草人：盛志凡、赵良福、裘洪国、解伟、刘金晓、付瑞、严海峰、杨明磊、安亚超、谢

振雷、丁送星、贾兴华、白伟、黎政、白鹤、杨旭、孙明勇、朱里越、宋勇立、郭晓霞、郭沛宇、万乾荣、

王明敏、同磊、程伯钦、黄新军、郭金花、蒲佳、李佳、那琼、来永胜、王旭升、昝元宝、蒋艳山、方中

华、李洪浩、郭永伟、于龙朕、袁宏伟、马万铮、何剑、赵学庆、张定京、付光涛、王颖、汤新坤、王磊、

曾品超、郭成、陶春、黄玲玲、梁志坚、杨波涛、李晓榕、王欣刚、王佳敏、张晶、贾庭兰、陈宝霞、杨

战兵、蒋新农、徐其桓、涂立、占亿民、林宝成、管丹东、李玮帆、董进刚、李登彪。

III

GY/T303.7—2018

引言

本部分作为GY/T303的第7部分，目前针对已经发布的GY/T303.1—2016、GY/T303.2—2016、GY/T

303.3—2018、GY/T303.4—2018、GY/T303.5—2018、GY/T303.6—2018定义了如何测试验证智能电视

操作系统是否满足GY/T303.1—2016、GY/T303.2—2016、GY/T303.3—2018、GY/T303.4—2018、GY/T

303.5—2018、GY/T303.6—2018所规定的要求。因此，通过本部分测试的产品可认定符合智能电视操作

系统标准。

IV

GY/T303.7—2018

智能电视操作系统

第7部分：符合性测试

1范围

GY/T303的本部分规定了对采用GY/T303.1—2016、GY/T303.2—2016、GY/T303.3—2018、GY/T303.4

—2018、GY/T303.5—2018、GY/T303.6—2018的智能电视操作系统进行符合性测试的要求和方法。

本部分适用于对采用GY/T303.1—2016、GY/T303.2—2016、GY/T303.3—2018、GY/T303.4—2018、

GY/T303.5—2018、GY/T303.6—2018的智能电视操作系统的符合性测试。

2规范性引用文件

下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本部分。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本部分。

GB/T4880.2—2000语种名称代码第2部分：3字母代码

GB/T17191.2—1997信息技术具有1.5Mbit/s数据传输率的数字存储媒体运动图像及其伴音的编

码第2部分：视频

GB/T17191.3—1997信息技术具有1.5Mbit/s数据传输率的数字存储媒体运动图像及其伴音的编

码第3部分：音频

GB/T17975.2—2000信息技术运动图象及其伴音信息的通用编码第2部分：视频（ITU-T

H.262:1995）

GB/T17975.3—2002信息技术运动图像及其伴音信号的通用编码第3部分:音频（ISO/IEC

13818-3:1998）

GY/T303.1—2016智能电视操作系统第1部分：功能与架构

GY/T303.2—2016智能电视操作系统第2部分：安全

GY/T303.3—2018智能电视操作系统第3部分：应用程序编程接口

GY/T303.4—2018智能电视操作系统第4部分：硬件抽象接口

GY/T303.5—2018智能电视操作系统第5部分：功能组件接口

GY/T303.6—2018智能电视操作系统第6部分：可信执行环境接口

3缩略语

下列缩略语适用于本部分。

App应用程序（Application）

AV音视频（AudioVideo）

CA认证机构（CertificationAuthority）

CA条件接收（ConditionalAccess）

CAS条件接收系统（ConditionalAccessSystem）

CSS样式级联表（CascadingStyleSheets）

1

GY/T303.7—2018

DCAS可下载条件接收系统（DownloadableConditionalAccessSystem）

DRM数字版权管理（DigitalRightsManagement）

DVB数字视频广播（DigitalVideoBroadcasting）

ECM授权控制信息（EntitlementControlMessage）

EMM授权管理信息（EntitlementManagementMessage）

EPG电子节目指南（ElectronicProgramGuide）

ES基本码流（ElementaryStream）

HTML超文本标记语言（HyperTextMarkupLanguage）

HTTP超文本传输协议（HyperTextTransferProtocol）

IPTVIP电视（IPTelevision）

JS脚本语言（JavaScript）

MPEG动态图像专家组（MovingPictureExpertsGroup）

OSD屏幕叠加显示（On-ScreenDisplay）

OTA空中下载（OverTheAir）

PID包识别码（PacketIdentifier）

REE富执行环境（RichExecutionEnvironment）

TApp可信应用（TrustedApplication）

TEE可信执行环境（TrustedExecutionEnvironment）

TS传送流（TransportStream）

4智能电视操作系统符合性测试内容

4.1符合性定义

智能电视操作系统的符合性是指智能电视操作系统符合GY/T303.1—2016、GY/T303.2—2016、GY/T

303.3—2018、GY/T303.4—2018、GY/T303.5—2018、GY/T303.6—2018所规定的相关要求。其中对于

TVOS-C平台版本要求其符合功能与架构符合性要求、安全符合性要求、性能符合性要求和接口符合性要求。

对于TVOS-H平台版本要求其符合功能与架构符合性要求（不包括应用软件支持要求部分）、安全符合性要

求、性能符合性要求和接口符合性要求（不包括附录A接口要求部分）。

4.2符合性要求

4.2.1功能与架构符合性要求

电视直播符合性要求

序号要求项

1支持系统频点调谐。

2支持系统频道搜索。

3支持节目换台。

4支持系统获取EPG信息。

5支持系统获取EPGP/F信息。

6支持系统直播音视频同步。

7支持系统频道信息显示。

2

GY/T303.7—2018

视频点播符合性要求

序号要求项

1支持系统对点播节目的播放操作。

2支持系统对点播节目的暂停操作。

3支持系统对点播节目的恢复操作。

4支持系统对点播节目的停止操作。

5支持系统对点播节目的拖放控制操作。

互联网电视符合性要求

序号要求项

1支持系统对网络视频的播放操作。

2支持系统对网络视频的暂停操作。

3支持系统对网络视频的恢复操作。

4支持系统对网络视频的停止操作。

5支持系统对网络视频的拖放控制操作。

本地音视频文件播放符合性要求

序号要求项

1支持系统对GY/T303.1-2016文中4.1.5部分要求的音视频文件的正常播放操作。

2支持系统对本地音视频文件的暂停播放操作。

3支持系统对本地音视频文件的恢复播放操作。

4支持系统对本地音视频文件的停止播放操作。

5支持系统对本地音视频文件的拖放操作。

人机交互符合性要求

序号要求项

1支持三键鼠标输入的交互。

2支持键盘输入的交互。

3支持遥控器输入的交互。

4支持语音输入的交互。

5支持手机输入的交互。

HTML5支持符合性要求

序号要求项

1支持HTML5。

系统设置符合性要求

3

GY/T303.7—2018

序号要求项

1支持恢复系统出厂设置。

2支持待机/唤醒。

3支持音量加减。

4支持设置静音/取消静音。

应用软件支持符合性要求

序号要求项

1支持JAVA应用的安装。

2支持JAVA应用的运行。

3支持WEB应用的安装。

4支持WEB应用的运行。

架构符合性要求

序号要求项

1系统需要包含TEE和REE两部分。

2媒体功能由智能操作系统的媒体引擎处理。

3WEB应用由智能电视操作系统的HTML5引擎处理。

4WEB应用运行不依赖JAVA环境。

4.2.2安全符合性要求

安全启动符合性要求

序号要求项

1使用经过合法BL_KEY0签名的BL_KEY1、BOOT、内核和系统镜像并烧写，可以正常启动。

2使用包含被篡改的BL_KEY1镜像并烧写，无法正常启动。

3使用包含错误BL_KEY1及签名的镜像并烧写，无法正常启动。

4使用包含被篡改的Bootloader镜像并烧写，无法正常启动。

5使用包含错误Bootloader镜像及签名数据并烧写，无法正常启动。

6使用包含被篡改的内核镜像并烧写，无法正常启动。

7使用包含错误内核镜像及签名数据并烧写，无法正常启动。

8使用包含被篡改的系统镜像并烧写，无法正常启动。

9使用包含错误系统镜像及签名数据并烧写，无法正常启动。

应用安全符合性要求

序号要求项

1使用正确的运营商证书和正确的个人证书签名的应用安装包，可以成功安装。

2使用错误的运营商证书和正确的个人证书签名的应用安装包，无法成功安装。

3使用正确的运营商证书和错误的个人证书签名的应用安装包，无法成功安装。

4使用被篡改的应用安装包，无法成功安装。

4

GY/T303.7—2018

序号要求项

5使用未经过运营商证书签名的应用安装包，无法成功安装。

6使用未经过个人证书签名的应用安装包，无法成功安装。

业务安全符合性要求

序号安全类型要求项

1使用DCAS前端和DCAS应用，支持系统对频道的搜索。

2使用DCAS前端和DCAS应用，支持系统对节目的播放。

DCAS

3使用DCAS前端和DCAS应用，支持系统EPG显示。

4使用DCAS前端和DCAS应用，支持节目换台。

5使用融合CA前端和融合CA应用，支持系统对频道的搜索。

6使用融合CA前端和融合CA应用，支持系统对节目的播放。

融合CA

7使用融合CA前端和融合CA应用，支持系统EPG显示。

8使用融合CA前端和融合CA应用，支持节目换台。

内容安全符合性要求

序号要求项

1使用DRM前端和DRM应用，支持系统对终端设备的注册。

2使用DRM前端和DRM应用，支持系统对终端设备的授权。

3使用DRM前端和DRM应用，支持系统对终端设备取消授权。

4使用DRM前端和DRM应用，支持系统对节目的播放操作。

5使用DRM前端和DRM应用，支持系统对节目的暂停操作。

6使用DRM前端和DRM应用，支持系统对节目的恢复操作。

7使用DRM前端和DRM应用，支持系统对节目的停止操作。

8使用DRM前端和DRM应用，支持系统对节目的拖放操作。

安全升级符合性要求

序号升级方式要求项

1支持高版本检测。

2支持强制升级。

OTA升级

3升级过程中，信号中断，系统可安全启动的支持。

4升级过程中，突然断电，系统可安全启动的支持。

5支持高版本检测。

6IP升级支持强制升级。

7升级过程中，突然断电，系统可安全启动的支持。

4.2.3性能符合性要求

开机时间符合性要求

5

GY/T303.7—2018

序号要求项

1支持系统从加电到出现第一个开机画面的时间不大于5秒。

2支持系统从加电到出现主页面的时间不超过50秒。

换台时间符合性要求

序号要求项

1支持系统高清节目频道之间相互切换时间不大于2秒。

4.2.4接口符合性要求

应用程序编程接口符合性要求

符合GY/T303.3—2018中规定的相关接口要求，其中包括：附录ATVOS-J应用程序编程接口符合性测

试和附录BTVOS-H应用程序编程接口符合性测试。

硬件抽象接口符合性要求

符合GY/T303.4—2018中规定的相关接口要求，其中包括：附录C硬件抽象接口符合性测试。

功能组件接口符合性要求

符合GY/T303.5—2018中规定的相关接口要求，其中包括：附录D功能组件接口符合性测试。

可信执行环境接口符合性要求

符合GY/T303.6—2018中规定的相关接口要求，其中包括：附录E可信执行环境接口符合性测试。

4.3测试方法

4.3.1测试环境

硬件平台

TVOS-C双平台硬件配置要求：待测终端的Flash等存储容量配置不低于1GB，RAM存储容量配置不低于

1GB，CPU双核以上，主频不低于1GHz。

TVOS-H单平台硬件配置要求：待测终端的Flash等存储容量配置不低于256MB，RAM存储容量配置不低

于512MB，CPU主频不低于600MHz。

功能与架构测试环境

.1电视直播测试

电视直播测试框图见图1。

6

GY/T303.7—2018

码流服务器调制器显示终端

SI管理服务器复用器调制器混频器

遥控器

待测终端

码流服务器调制器

图1电视直播测试框图

.2视频点播测试

视频点播测试框图见图2。

显示终端

IPQAM调制器

遥控器

视频点播前端待测终端

双向网络

图2视频点播测试框图

.3互联网电视测试

互联网电视测试框图见图3。

显示终端

应用商店前端

遥控器

双向网络待测终端

互联网电视前端业务平台

图3互联网电视测试框图

.4本地音视频播放测试

本地音视频播放测试框图见图4。

7

GY/T303.7—2018

显示终端

遥控器

应用商店前端双向网络待测终端

本地存储设备

图4本地音视频播放测试框图

.5人机交互测试

人机交互测试框图见图5。

显示终端

USB/蓝牙

外设

语音引擎前端双向网络待测终端

图5人机交互测试框图

.6HTML5支持测试

HTML5支持测试框图见图6。

显示终端

遥控器

HTML5测试网站双向网络待测终端

图6HTML5支持测试框图

.7系统设置测试

系统设置测试框图见图7。

8

GY/T303.7—2018

码流服务器调制器显示终端

复用器调制器混频器

遥控器

待测终端

码流服务器调制器

图7系统设置测试框图

.8应用软件支持测试

应用软件测试框图见图8。

显示终端

遥控器

待测终端

应用商店前端双向网络

图8应用软件测试框图

.9架构测试

系统架构测试框图，见图9。

码流服务器调制器显示终端

SI管理服务器复用器调制器混频器

遥控器

码流服务器调制器

待测终端

WEB前端双向网络

图9系统架构测试框图

安全测试环境

.1安全启动测试

安全启动测试框图见图10。

9

GY/T303.7—2018

安全启动镜像管理系统显示终端

镜像编辑工具

待测终端

镜像签名工具

终端烧写工具

图10安全启动测试框图

.2应用安全测试

应用安全测试框图见图11。

应用商店前端

签名服务器显示终端

遥控器

双向网络

打包服务器待测终端

证书服务器

图11应用安全测试框图

.3业务安全测试

业务安全测试框图见图12。

融合CA前端

码流服务器调制器

SI管理服务器复用器混频器

码流服务器调制器

DCAS前端待测终端显示终端

图12业务安全测试框图

.4内容安全测试

内容安全测试框图见图13。

10

GY/T303.7—2018

显示终端

DRM前端

遥控器

双向网络待测终端

流媒体系统

图13内容安全测试框图

.5安全升级测试

可升级支持测试框图见图14。

显示终端

OTA升级前端

待测终端遥控器

IP升级前端双向网络

图14升级测试框图

性能测试环境

.1开机时间测试

开机时间测试框图，见图15。

显示终端

遥控器

待测终端

图15开机时间测试框图

.2换台时间测试

换台时间测试框图见图16。

11

GY/T303.7—2018

码流服务器调制器显示终端

复用器调制器混频器

遥控器

待测终端

码流服务器调制器

图16换台时间测试框图

接口测试环境

.1应用程序编程接口测试

TVOS应用程序接口测试框图见图17。

DCAS前端

码流服务器

SI
